Alüminyum 6061 Malzeme Vizyon Ölçüm Makinesi VMM Muayene Armatürleri

Alüminyum 6061 Malzeme Vizyon Ölçüm Makinesi VMM Muayene Armatürleri

Alüminyum 6061 Malzeme Vizyon Ölçüm Makinesi VMM Muayene Armatürleri
video
Alüminyum 6061 Malzeme Vizyon Ölçüm Makinesi VMM Muayene Armatürleri
Ürün ayrıntıları:
Menşe yeri: Dongguan, Çin
Marka adı: UNIMETRO
Model numarası: VMM
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1
Fiyat: Discussible
Ambalaj bilgileri: Alüminyum Alaşım Kutusu
Teslim süresi: 5 ~ 10gün
Ödeme koşulları: L / C, T / T
Yetenek temini: 100
İletişim
Detaylı ürün tanımı
Ürün adı: CMM fikstürle bağlama kitleri renk: altın
Malzeme: Alüminyum 6061 boyut: 114 / set
Uygulama: Elektronik, havacılık, otomotiv, plastik veya tıbbi bakım vb.
Vurgulamak:

vizyon ölçme makinesi

,

vizyon ölçme sistemi

VMM Vision Ölçüm Makinesi Fikstürleri



VMM Vision Ölçüm Makinesi Armatürleri VMM Armatürleri Muayene Armatürleri



Uygulama



Flexfix fikstür serisi elektronik, havacılık, otomotiv, plastik veya tıbbi bakım gibi çeşitli sektörlerde yaygın olarak kullanılmaktadır.CMM ve VMM'nin tüm boyut ve modellerine tanıtılabilir.Ölçüm sürecinizi esnek, tekrarlanabilir ve standart hale getiren araçlardır.



Alüminyum 6061 Malzeme Vizyon Ölçüm Makinesi VMM Muayene Armatürleri 0

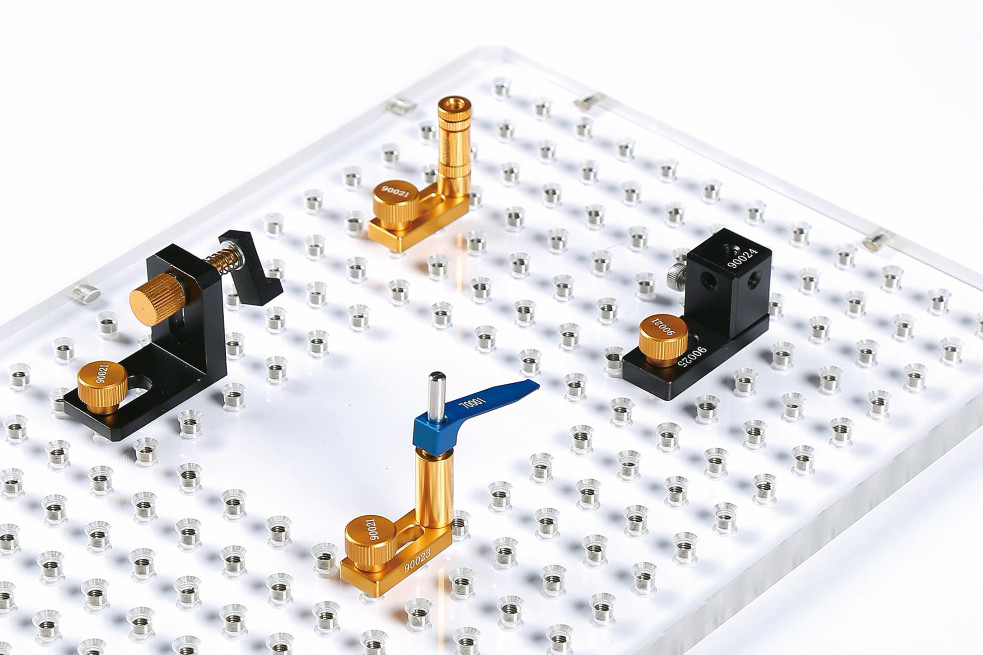

VMM fikstürleri



Görsel ölçüm makinesi uygulaması her zaman farklı şekil veya malzemelere sahip farklı parçalarla birlikte gelir.Hatta bazılarının çalışma aşamasında doğru bir şekilde konumlandırılması için etkili bir referans düzlemi bile yoktur.Her bileşen için özel armatürler geliştirmek, düşük verimlilik ve yüksek maliyetle olmalıdır.Bu nedenle, kullanıcıların zamandan ve maliyetten tasarruf etmelerine yardımcı olmak ve aynı zamanda VMM ölçüm işlemi sırasında hızlı ve güvenilir fikstürle bağlama yapmalarına yardımcı olmak için Flexfix serisi VMM fikstür kitini ve taban plakalarını geliştirdik.Flexfix serisi, hızlı ve tekrarlanabilir fikstürle bağlama kurulumlarıyla denetim sürecinin iş hacmini, tekrarlanabilirliğini ve doğruluğunu iyileştirmeye yardımcı olur.



 Alüminyum 6061 Malzeme Vizyon Ölçüm Makinesi VMM Muayene Armatürleri 1

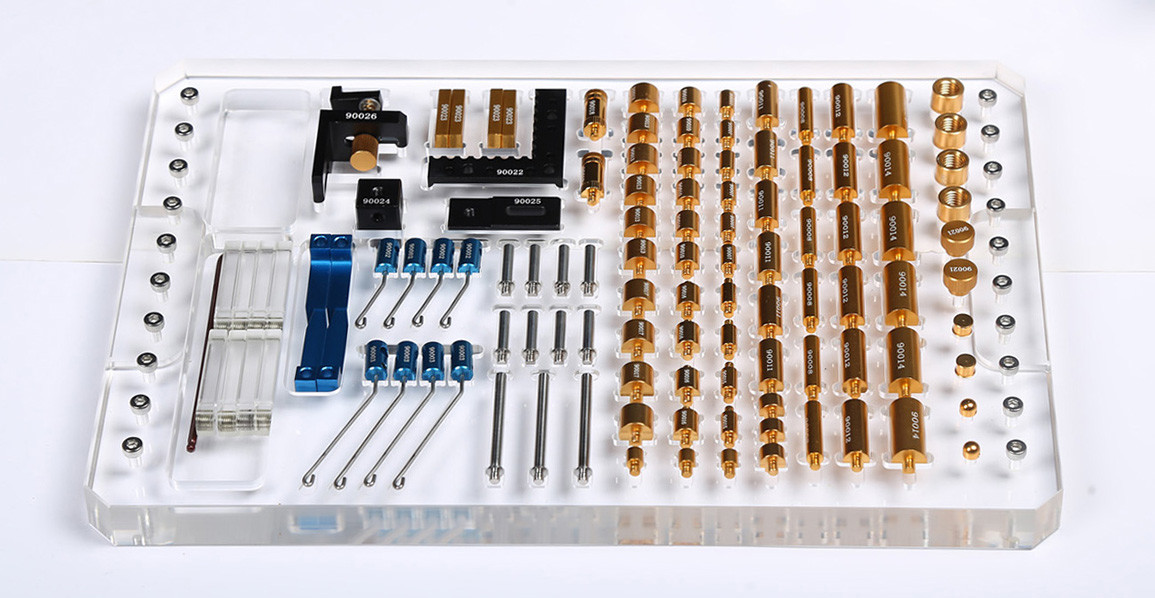

VMM fikstürle bağlama kiti



 Alüminyum 6061 Malzeme Vizyon Ölçüm Makinesi VMM Muayene Armatürleri 2 Alüminyum 6061 Malzeme Vizyon Ölçüm Makinesi VMM Muayene Armatürleri 3



Flexfix serisi VMM fikstürleri, eksiksiz bir bileşen kiti olarak tasarlanmıştır.VMM ölçüm uygulamalarının çoğunu VMM kullanıcılarından edindiğimiz deneyimlerden inceledik ve fikstür kiti bileşenlerini geliştirmek için farklı parça türlerine başvurduk.Kit, kullanıcının fikstürle bağlama işlemini kolayca yönetmesini sağlayan ve hiçbir özel alet gerektirmeyen destekleyici, presleme ve tutma bileşenleri içerir.Şekil veya malzemeden bağımsız olarak kullanıcı, ölçüm işlemi sırasında fikstürle bağlama çözümünü kolayca bulabilir.

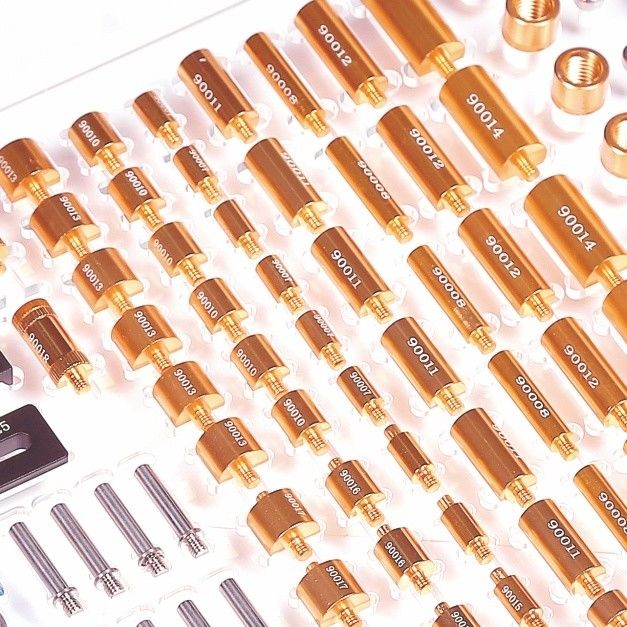

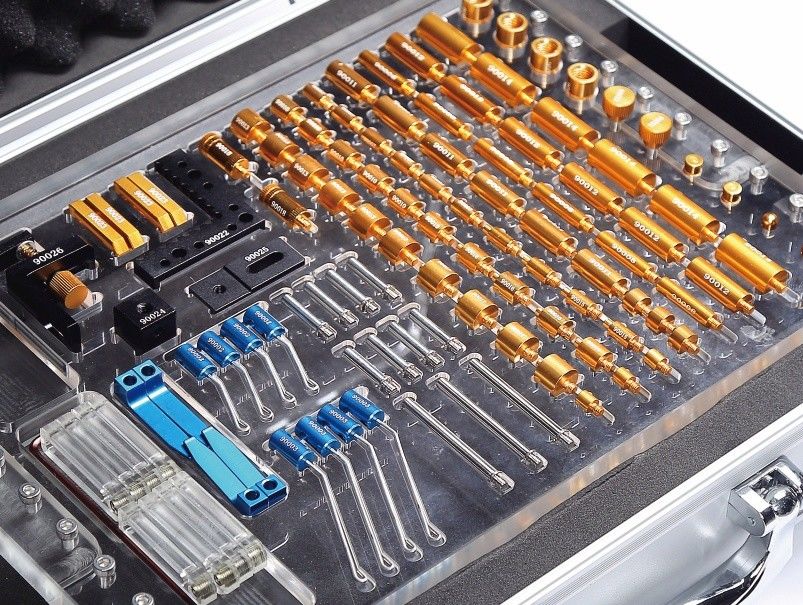

Fikstür kitleri bileşenleri



Tüm bileşenler hassas üretim süreci ve eloksal kaplama ile yapılır.Her parça lazer markalama kodlamasına sahiptir, bu nedenle bileşenlerin tüm kombinasyonu sonraki incelemeler için tekrarlanabilir.Bu, farklı parçaların veya operatörlerin varyasyonunu ortadan kaldırmaya ve ölçüm doğruluğunu ve tekrarlanabilirliği artırmaya yardımcı olur.



Alüminyum 6061 Malzeme Vizyon Ölçüm Makinesi VMM Muayene Armatürleri 4 Alüminyum 6061 Malzeme Vizyon Ölçüm Makinesi VMM Muayene Armatürleri 5

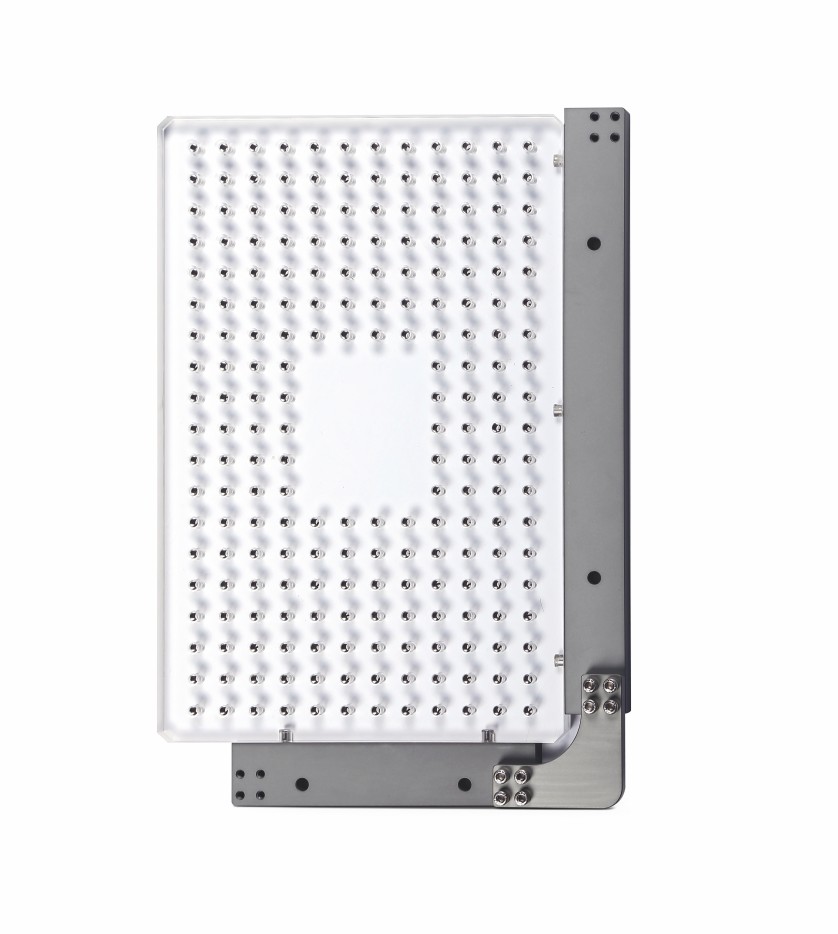

Taban plakaları

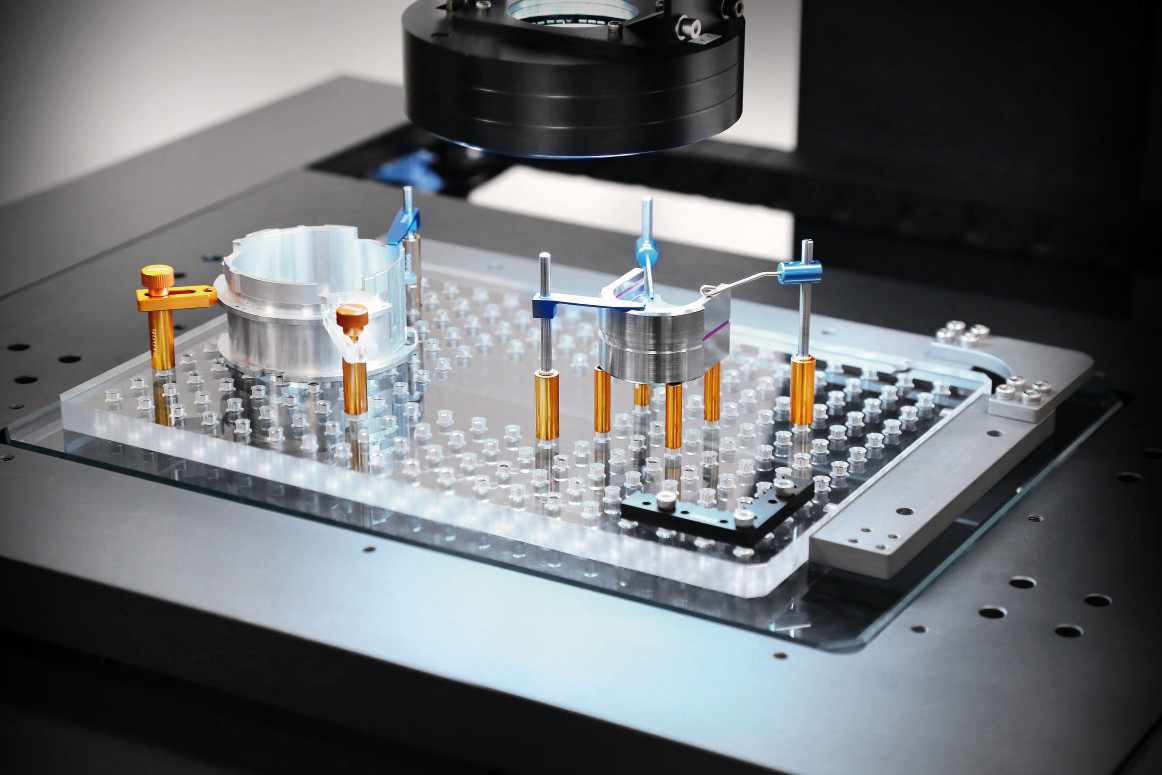

VMM ölçümünün çoğu durumda kontur ölçüm uygulaması gerektirmesi için, kontur ışığından düz ışık yolunu sağlayan ve makinenin orijinal ölçüm doğruluğunu koruyan yüksek geçirgenliğe ve düzlükte akrilik malzemeye sahip VMM fikstür taban plakasını oluşturuyoruz.

Metal M4 vida dişleri taban plakasının içine monte edilmiştir, bileşenler sıkıca sabitlenebilir ve taban plakasının kullanım ömrünü büyük ölçüde artırabilir.



Ayrıca bir L tipi manyetik hızlı montaj köşesi sunulmaktadır, kullanıcının sadece koyması ve ölçmesi gerekir, bu da ölçüm verimliliğini büyük ölçüde artırır.



Alüminyum 6061 Malzeme Vizyon Ölçüm Makinesi VMM Muayene Armatürleri 6

Tabak boyutları:

300 * 200 mm, M4 dişleri

400 * 300 mm, M4 dişleri

300 * 300 mm, M4 dişleri

400 * 400 mm, M4 dişleri

Özel boyutlar











Bileşenler listesi



Öğe
işaret
Miktar
Çekme kelepçesi
90001
4
Kısa Tel çekme kelepçesi
90002
4
Uzun Tel çekme kelepçesi
90003
4
Kısa gerilim kelepçesi desteği
90004
8
Uzun gerilim kelepçesi desteği
90005
3
6 * 5mm Uzaklaşma
90006
3
6 * 10mm Uzaklaştırma
90007
6
6 * 25mm Uzaklaşma
90008
6
9 * 5mm Uzaklaşma
90009
3
9 * 10mm Uzaklaştırma
90010
6
9 * 20mm Standoff
90011
6
9 * 25mm Standoff
90012
6
12 * 10mm Uzaklaştırma
90013
6
12 * 25mm Standoff
90014
6
6 * 10mm Düz Standoff
90015
4
9 * 10mm Düz Standoff
90016
4
12 * 10mm Düz Standoff
90017
4
9mm ayarlanabilir Standoff
90018
2
6mm bilye tipi Standoff
90019
2
Çok Yönlü Adaptör
90020
2
Germe sopport vidası
90021
2
L bloğu
90022
1
Ayarlanabilir sürgü
90023
4
Yön değiştirme bloğu
90024
1
Yön değiştirme blok tabanı
90025
1
Gerilim sopport
90026
1
M4 - M8 adaptörü
90027
4
Şeffaf ayarlanabilir sürgü
90028
8
M3 tornavida
90029
1
Bileşenler paketleme plakası


M4 * 10 vida (20 adet)
