Yüksek Hassasiyetli Izgara Cetvel Okuma Başlığı, 20 nm Etkili Çözünürlük Sağlar

Temel bilgi
Menşe yeri: Dongguan
Marka adı: UNIMETRO
Model numarası: RU2
Min sipariş miktarı: 1
Fiyat: Discussible
Ambalaj bilgileri: kutusu
Detay Bilgi
Boyut: L36mm*G16.4mm*H14.3mm SAHA: 20um
Ağırlık: Okuma kafası: 15g, Kablo: 35g/m sinyal: Diferansiyel TTL veya SinCos 1Vpp
Kesinlik: +-5um Çözünürlük: Diferansiyel TTL 5um,1um,0.5um,0.2um,100nm,50nm,20nm
Elektron alt bölümü hatası: <40nm Azami hız: 12m/s(Sayaç çözünürlüğü ve minimum saat frekansı ile ilgilidir)
Maksimum hızlanma: 35g Orijinde tek yönlü tekrarlama hassasiyetine bakın: 1LSB
Vurgulamak:

doğrusal dijital ölçek

,

optik doğrusal kodlayıcı


Ürün Açıklaması

Yüksek Hassasiyetli Izgara cetveli okuma kafası, 20 nm'lik etkili çözünürlüğe ulaşır



Ürün Açıklaması

RU2 Serisi Izgara cetveli okuma kafası

● RU2 ızgaralı cetvel okuma kafası, yüksek hassasiyetli doğrusal ölçüm için geri bildirim sağlamak üzere tasarlanmıştır.UNIMETRO'nun en gelişmiş tek alan tarama teknolojisini, gelişmiş otomatik kazanç ve otomatik sapma düzeltme teknolojisini benimser.Yüksek hassasiyet ve kirlilik önleme performansı ile 20 MHI ızgara cetvelini okuyabilir.Yüksek hassasiyetli takım tezgahları ve otomatik sapma düzeltme teknolojisi, Yüksek hızlı otomasyon ekipmanı vb. gibi kapalı döngü ve hız kontrolü gerektiren yüksek performans ve yüksek güvenilirlik uygulamaları için uygundur.



Yüksek Hassasiyetli Izgara Cetvel Okuma Başlığı, 20 nm Etkili Çözünürlük Sağlar 0






Referans verisi

Yüksek Hassasiyetli Tek Alan Tarama Serisi Okuyucu

● RU2 okuma kafası, UNIMETRO'nun en gelişmiş geniş alan tek alan tarama teknolojisini, otomatik kazanç kontrol teknolojisini ve kirliliğin etkisini etkin bir şekilde azaltabilen otomatik sapma düzeltme teknolojisini benimser.Okuma kafasının yerleşik gerçek hızlı ADC alt bölümü, daha fazla bant genişliği sağlayabilir ve alt bölüm gürültüsünü ve alt bölüm hatasını daha etkili bir şekilde azaltabilir. -REF referans orijin ve limit çıkışında ve standart bir diferansiyel TTL dijital artımlı arayüz sağlar.Çok renkli LED, sinyal gücünü gösterebilen ve kurulumu kolaylaştıran okuma kafasına entegre edilmiştir.







Çevresel Gereklilikler
çalışma sıcaklığı

-10℃ ~ +70℃

çalışma nemi

RH<%95 (Yoğuşmasız)

mühürlemek

IP40

Depolama sıcaklığı

-20℃ ~ +85℃

Depolama nemi

RH<%95 (Yoğuşmasız)





Ana Özellikler



◆ Maksimum çözünürlük 50 nm.
◆ Güçlü kirlilik önleme yeteneği: Geniş alan tek alan tarama teknolojisi, aynı anda 100'den fazla ızgara çizgisi taraması, toz gibi diğer kirleticilerin etkisini etkili bir şekilde azaltır.
◆ Yüksek bant genişliği, düşük alt bölüm hatası: yerleşik yüksek hızlı ADC ve filtre devresi, daha yüksek bant genişliği, daha yüksek çözünürlük, daha yüksek dinamik yanıt, daha düşük alt bölüm hatası sağlar.
◆ Otomatik fayda kontrolü, otomatik sapma düzeltme: daha kararlı sinyal çıkışı sağlamak için gelişmiş otomatik kazanç kontrolü, otomatik sapma düzeltme devresi ve algoritma.Kurulum da daha uygundur.
◆ Çok renkli gösterge, sinyal gücünü ve kurulum durumunu gösterir.

◆ SinCos 1Vpp, Diferansiyel TTL Sinyal Arayüzü.

◆ Dahili REF orijini ve limit sinyali.



Boyut

U:36mm * G16.4mm * Y14.3

Ağırlık

Okuma Kafası:15g Kablo:35g/m

Güç

5V±%10 150mA

Çıkış sinyali

Diferansiyel TTL veya SinCos 1Vpp, orijin, limit, okuma kafası hazır

bağlayıcı

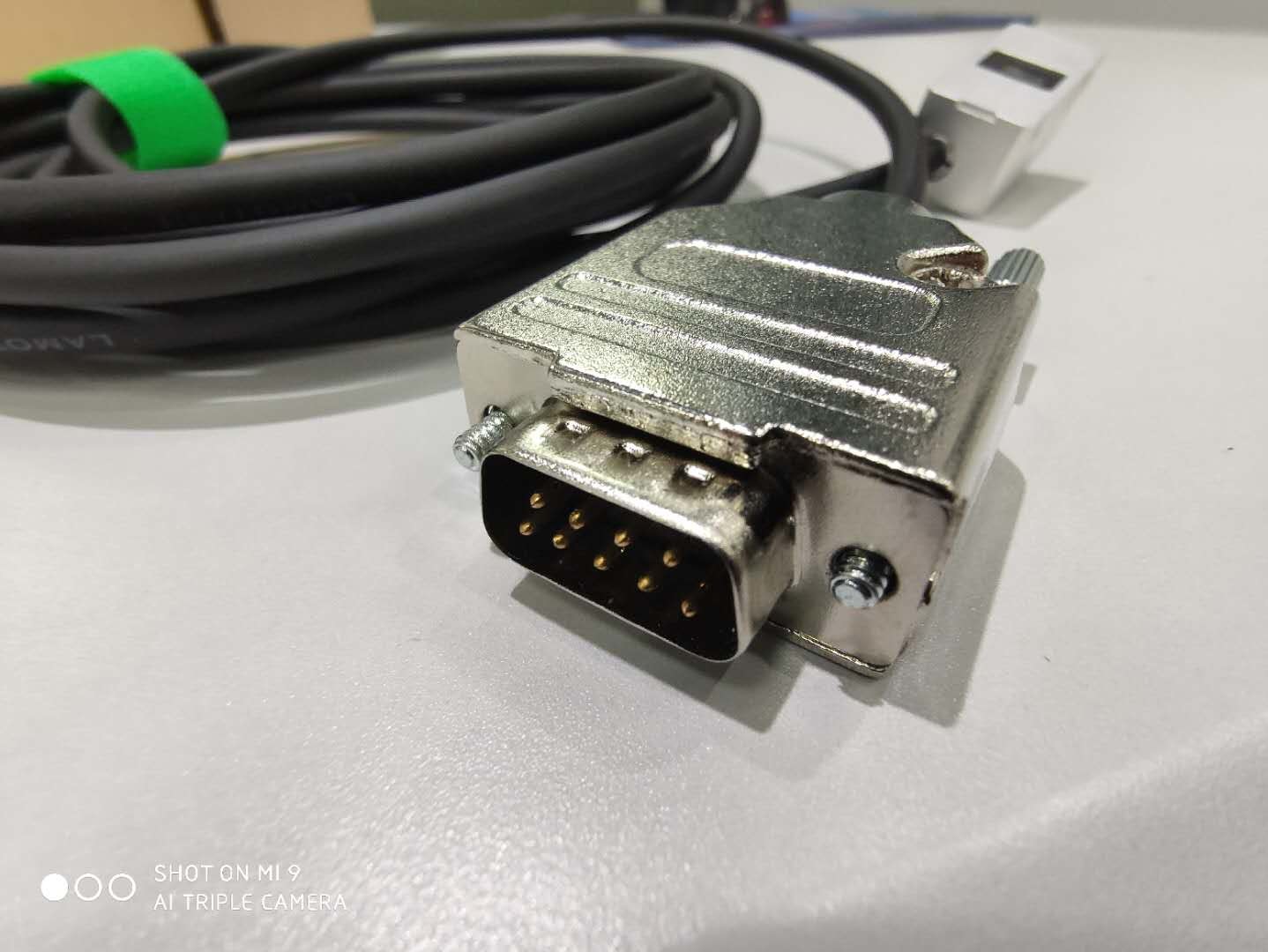

D-sub 15 Pin Erkek

doğruluk derecesi

±5 um(RUS Izgara cetveli)

Çözünürlük

Diferansiyel TTL 5um,1um,0.5um,0.2um,100nm,50nm,20nm (SinCos 1Vpp)20um

Elektronik alt bölüm hatası

<40nm

Azami hız

12m/s (Çözünürlük ve sayacın minimum saat frekansı ile ilgili)

Maksimum hızlanma

35G

referans kaynağı

Okuma kafasının altındaki manyetik anahtar

Limit anahtarı

Okuma kafasının altındaki manyetik anahtar

Referans Kaynağının Tek Yönlü Tekrar Doğruluğu

1LSB





Tarama Teknolojisi



RU2 okuma kafası, LAMOTION gelişmiş geniş alan tek alan tarama teknolojisini benimser.Işık kaynağı tarafından yayılan saçılan ışık, mercekten geçer ve paralel ışına ayarlanır.Fazla ışını ızgara üzerindeki pencereden süzdükten sonra ızgara cetveli üzerinde aydınlatır ve ızgara cetveli tarafından yansıtılarak parlak ve koyu saçaklar oluşturur.Penceredeki ızgara, tek alan tarama sensöründe yanar.





Tek Alanda Taramanın Yüksek Kirlilik Direnci






LAIVIOTION Dalian Banyan optik testi sayesinde, RUS paslanmaz çelik ızgara cetveli kullanıldığında, RU2 okuma kafası yukarıdaki şekle benzer şekilde toz, mürekkep ve çiziklerle kirlenir, ölçüm doğruluğu sadece onlarca nanometreden etkilenir ve Lissajou figürü sinyal sadece biraz etkilenir, DC sapması olmaz ve genlikte eşit olmayan bozulma olmaz.Okuma kafasının çalışamamasına neden olmaz.

RU2 okuma kafasının tek alan taraması, yalnızca bir sensörde Sin+, Sin-, Cos+, Cos-sinyallerini verir.Dört alanlı taramanın aksine, sinyal çıkışı için dört sensör gerektirir.Izgara cetveli kirlendiğinde, sinyalin genliği aynı anda değişir ve bu da Lissajou model bozulmasına neden olmaz.






Otomatik Kazanç Kontrol Teknolojisi

RU2 okuma kafası, LAMOTION Dalian Banyan Optics'in en gelişmiş otomatik kazanç kontrol teknolojisini kullanır.Okuma kafası ve ızgara cetveli arasındaki mesafe değiştiğinde (çoğunlukla okuma kafası ayarlandığında ve kurulduğunda) veya okuma kafasının hızı değiştiğinde, sinyalin genliği değişecektir.RU2 okuma kafasının otomatik kazanç kontrol teknolojisi, bu sinyallerin genliğini her zaman sabit tutabilir ve çıktı doğruluğunu sağlayabilir.

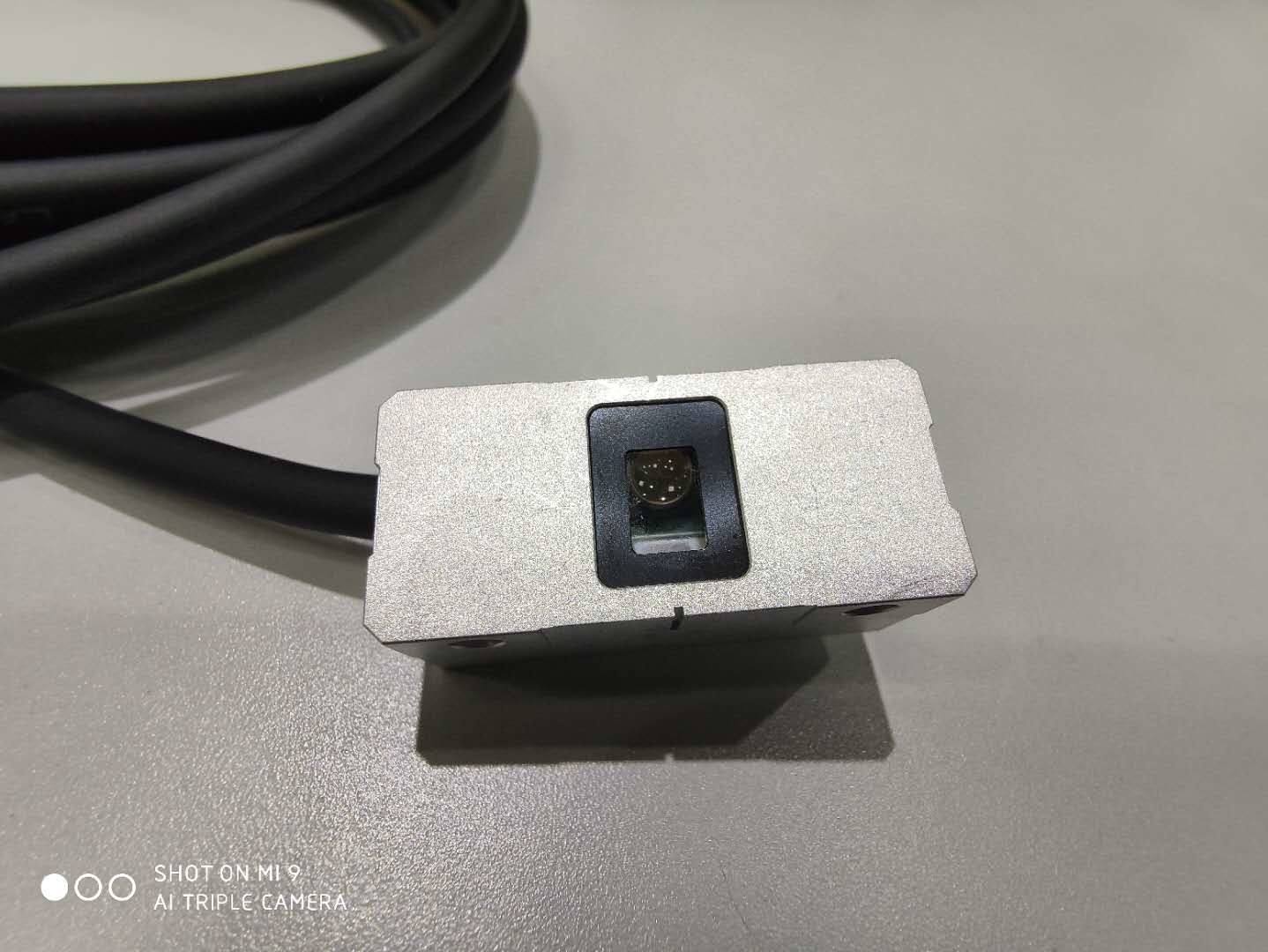

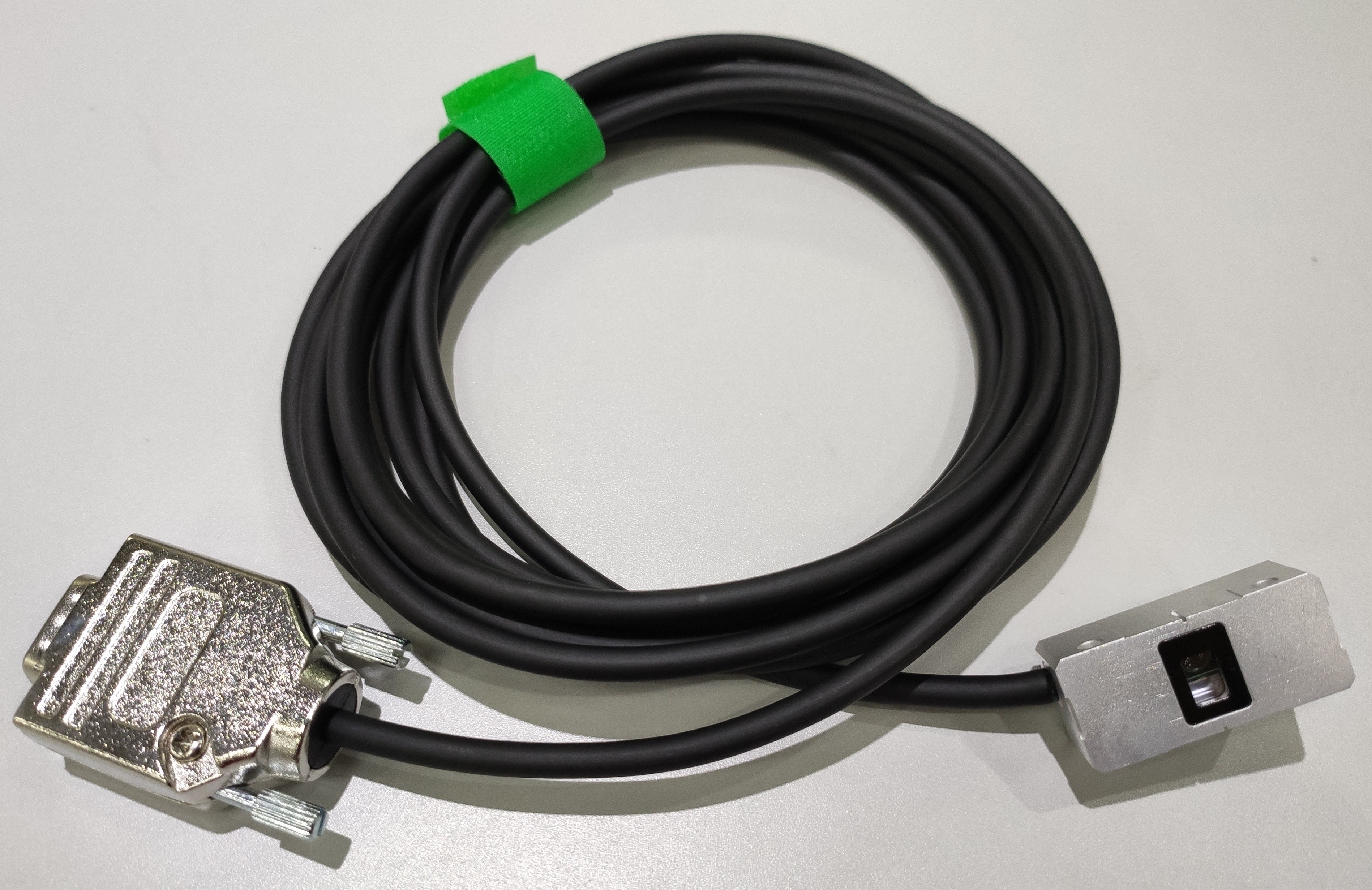

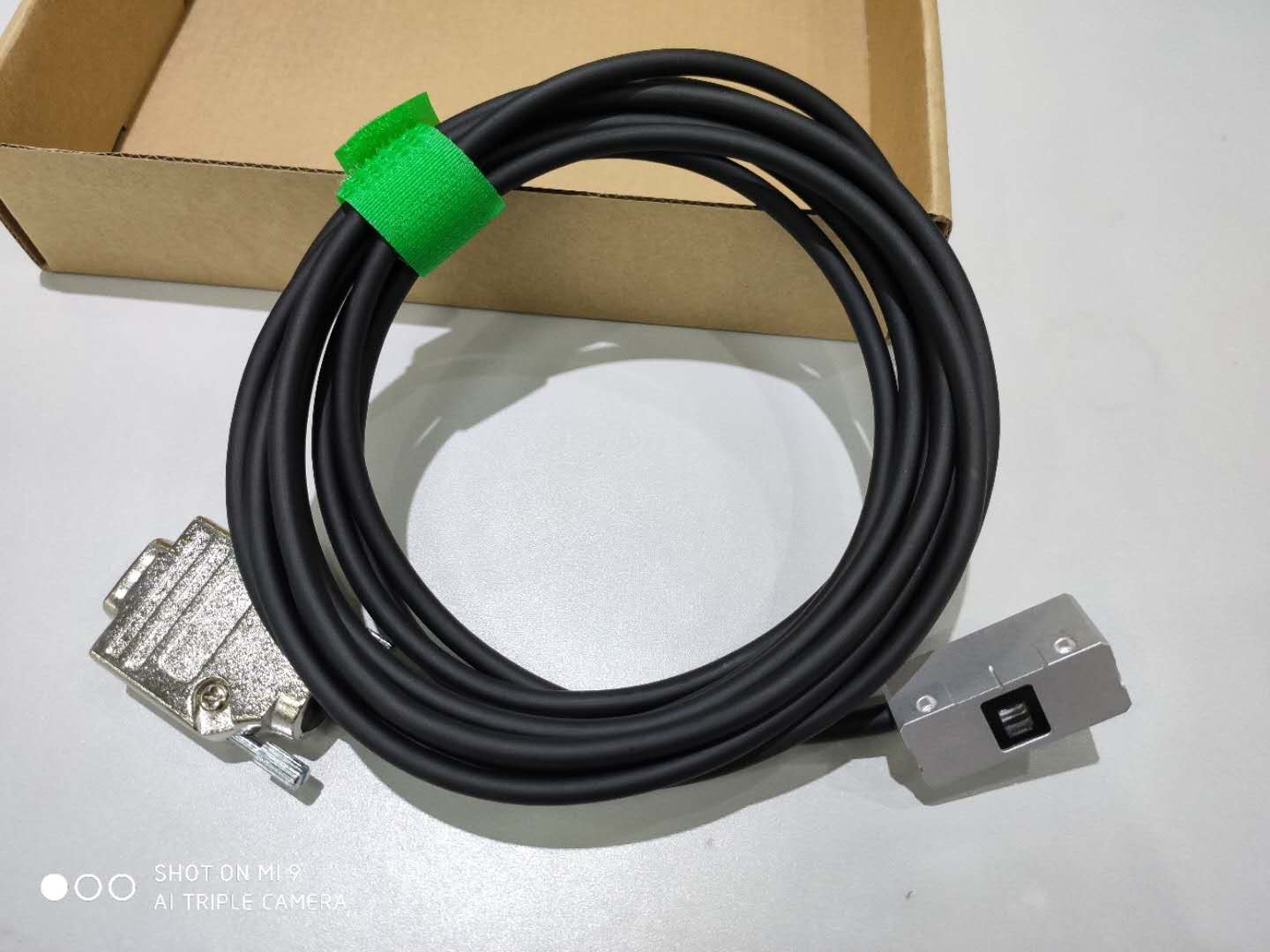

Detaylı Görüntüler.


Sinyal elektrik parametreleri
Diferansiyel TTL

Sinyal konumu

2 diferansiyel sinyal A ve B

Referans başlangıç ​​sinyali

1 diferansiyel sinyaller Z

Darbe genişliği 90°
sinyal seviyesi

RS-422(TIA/EIA-422-B)

Çıkış yüksek seviyesi ≥ 2.4V Çıkış akımı 20 mA olduğunda
Çıkış düşük seviyesi ≤ 0.4V Çıkış akımı 20 mA olduğunda
İzin verilen yük

Çıkış akımı ≤ 30 mA

Empedans 120ohm Her bir diferansiyel sinyal çifti arasında
SinCos 1Vpp

Sinyal konumu

Sin sinyali ve Cos sinyali

Referans başlangıç ​​sinyali

1 diferansiyel sinyal REF

Darbe genişliği -18°~ -108°
sinyal seviyesi

Sinyal seviyesi M 0.6V~1.2V Tipik değer 1Vpp

Simetri sapması |PN |/2M ≤ 0.065
Faz açısı |φ1+φ2 |/2 90°±1°Elektron açısı
İzin verilen yük

Çıkış akımı ≤ 10 mA

Empedans 120ohm Her bir diferansiyel sinyal çifti arasında
sınır

Sinyal tipi

Açık devre çıkışını boşaltın

İzin verilen yük

Giriş seviyesi 3.3V~24V

Giriş akımı ≤20mA
Okuyucu hazır

Sinyal tipi

Açık devre çıkışını boşaltın

İzin verilen yük

Giriş seviyesi 3.3V~24V

Giriş akımı ≤20mA





Not: Orijin sinyalinin fazını sağlamak için orijin mıknatısını ayarlamak gerekebilir.





Hız ve Çözünürlük ve Frekans Arasındaki İlişki



Çıkış çözünürlüğü




1um

0.5um

0.2um

0.1um

50um



Sayaç Minimum saat frekansı

10 milyon

12 milyon

12 milyon

8 milyon

4 milyon

2 milyon

Azami hız

5 milyon

12m/s

10m/s

4m/s

2m/s

1m/s

2.5 milyon

10m/s

5m/s

2m/s

1m/s

0,5m/s

1 milyon

4m/s

2m/s

0,8 m/s

0,4 m/s

0,2







Sinyal Bağlantısı



Okuma Kafası Arayüzü Satır Sırası
PIN numarası

İşlev

PIN numarası

İşlev

PIN 1

Diferansiyel TTL A+ (Dijital çıkış) SinCos 1Vpp Sin+ (Analog çıkış)

PIN 9

Diferansiyel TTL A- (Dijital çıkış) SinCos 1Vpp Sin- (Analog çıkış)

PIN 2

Diferansiyel TTL A+ (Dijital çıkış) SinCos 1Vpp Sin+ (Analog çıkış)

PIN 10

Diferansiyel TTL B- (Dijital çıkış) SinCos 1Vpp Sin- (Analog çıkış)

PIN 3

Diferansiyel TTL Z+ (Dijital çıkış) SinCos 1Vpp Ref+ (Analog çıkış)

PIN 11

Diferansiyel TTL Z- (Dijital çıkış) SinCos 1Vpp Ref- (Analog çıkış))

PIN 4

Boş

PIN 12

Boş

PIN 5

Okuyucu hazır

PIN 13

Boş

PIN 6

sınır

PIN 14

+5V

PIN 7

+5V

PIN 15

0V

PIN 8

0V, İç ekranlama (anti-parazit performansını artırmak için PIN15 ile 0V'a bağlanması gerekir)









Sinyal Anlamı



Okuyucu hazır ve limit sinyalinin anlamı sistem göstergesine bakılarak somut olarak değerlendirilebilir.



Okuma Kafası Arayüzü Satır Sırası
PIN numarası

İşlev

PIN numarası

İşlev

PIN 1

Diferansiyel TTL A+ (Dijital çıkış) SinCos 1Vpp Sin+ (Analog çıkış)

PIN 9

Diferansiyel TTL A- (Dijital çıkış) SinCos 1Vpp Sin- (Analog çıkış)

PIN 2

Diferansiyel TTL A+ (Dijital çıkış) SinCos 1Vpp Sin+ (Analog çıkış)

PIN 10

Diferansiyel TTL B- (Dijital çıkış) SinCos 1Vpp Sin- (Analog çıkış)

PIN 3

Diferansiyel TTL Z+ (Dijital çıkış) SinCos 1Vpp Ref+ (Analog çıkış)

PIN 11

Diferansiyel TTL Z- (Dijital çıkış) SinCos 1Vpp Ref- (Analog çıkış))

PIN 4

Boş

PIN 12

Boş

PIN 5

Okuyucu hazır

PIN 13

Boş

PIN 6

sınır

PIN 14

+5V

PIN 7

+5V

PIN 15

0V

PIN 8

0V, İç ekranlama (anti-parazit performansını artırmak için PIN15 ile 0V'a bağlanması gerekir)











Sistem Göstergesi

RU2 okuma kafası, mevcut sinyali, başlangıç ​​ve sınır durumunu gösterebilen ve okuma kafasının kurulumuna ve ayarlanmasına yardımcı olabilen yerleşik çok renkli gösterge ışığına sahiptir.



Okuyucu hazır, sınır sinyali durumu anlamı
Sinyal Durumu

Okuyucu hazır

sınır

Açık tahliye

Sinyal hattının kesilmesi

Sinyal hattının kesilmesi

Düşük Yoğunlukta Okuma Baş Sinyali

Algılama Sınırı

Okuma kafası aşırı hızı



Okuma kafasının anormal güç kaynağı



Drenaj kapatma

Okuma kafası normal çalışıyor

Okuma kafası normal çalışıyor





Okuma Başlığı Göstergesinin Diğer İşlevleri
0,5 saniye boyunca kırmızı ışıklar yanıyor

Başlangıç ​​konumu algılandı

Kırmızı ışık iki kez yanıp sönüyor

Başlangıç ​​fazı hatası, fazı ayarlamanız gerekiyor Başlangıç ​​noktası algılama hızı çok hızlı.
