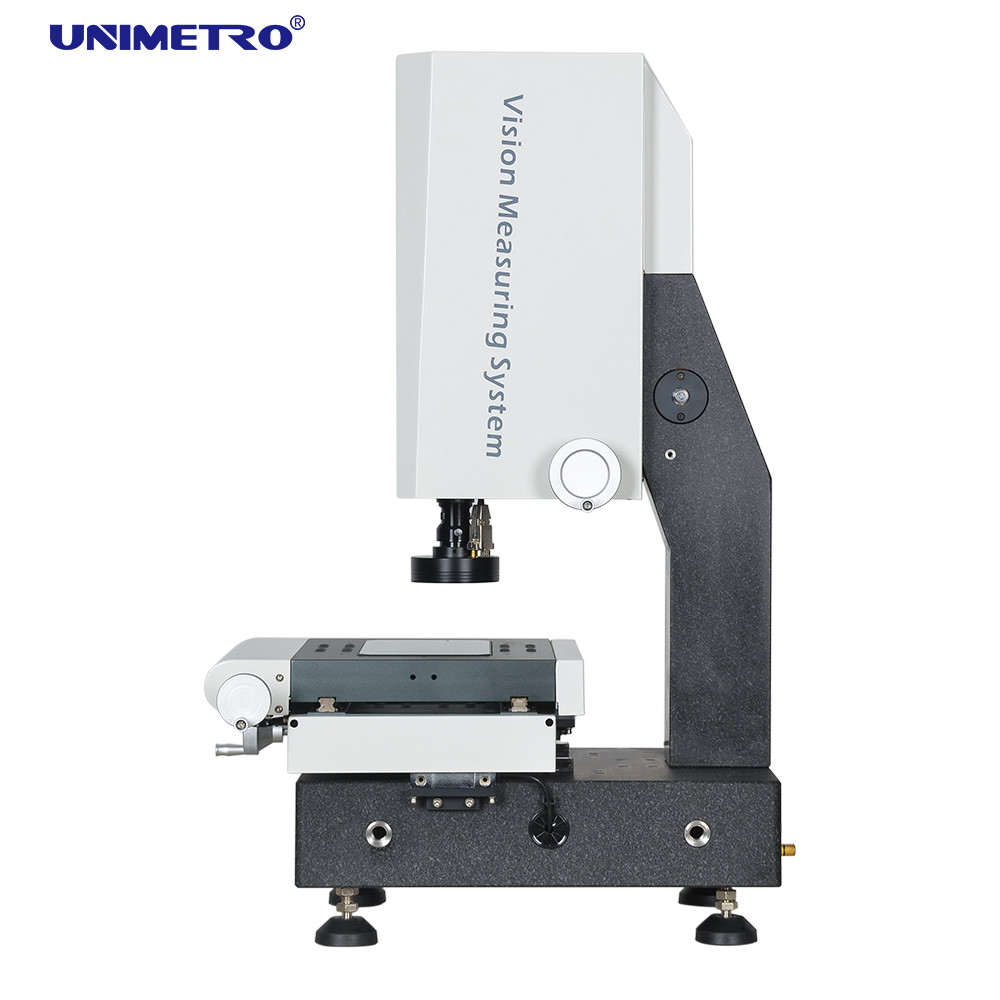

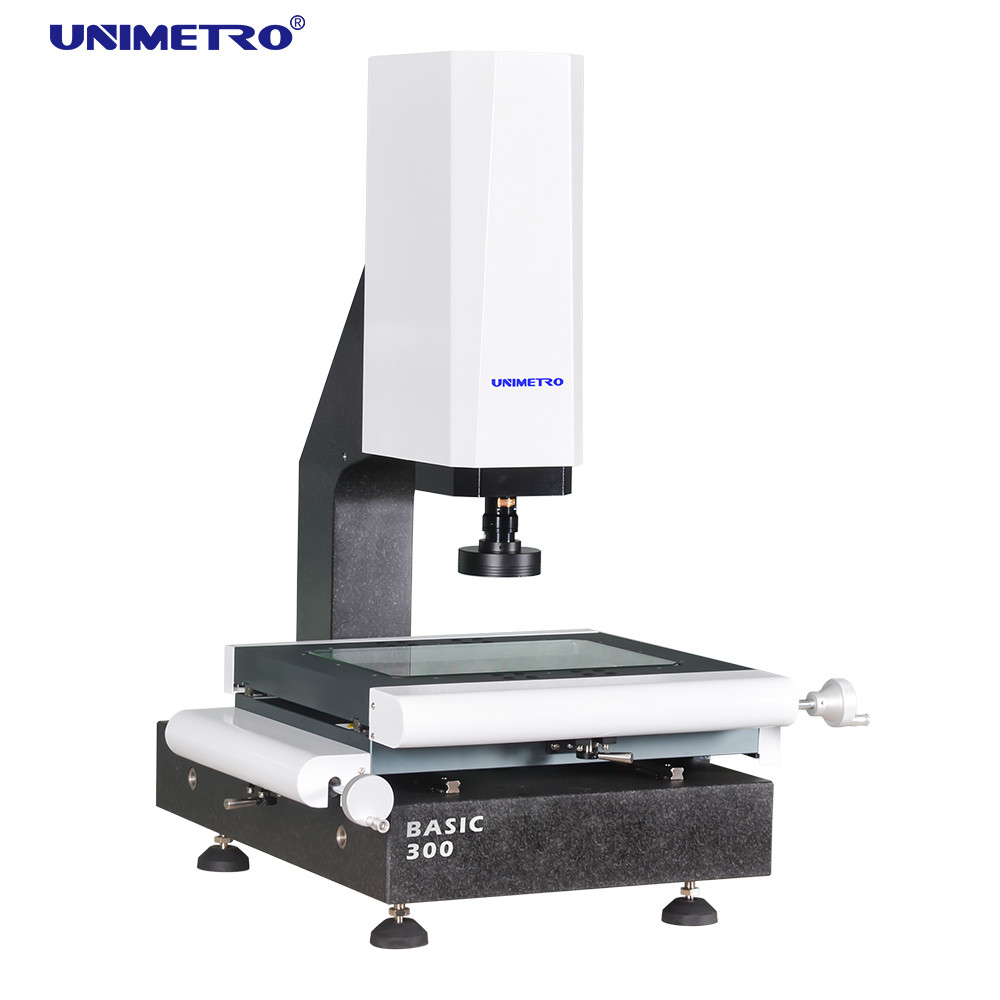

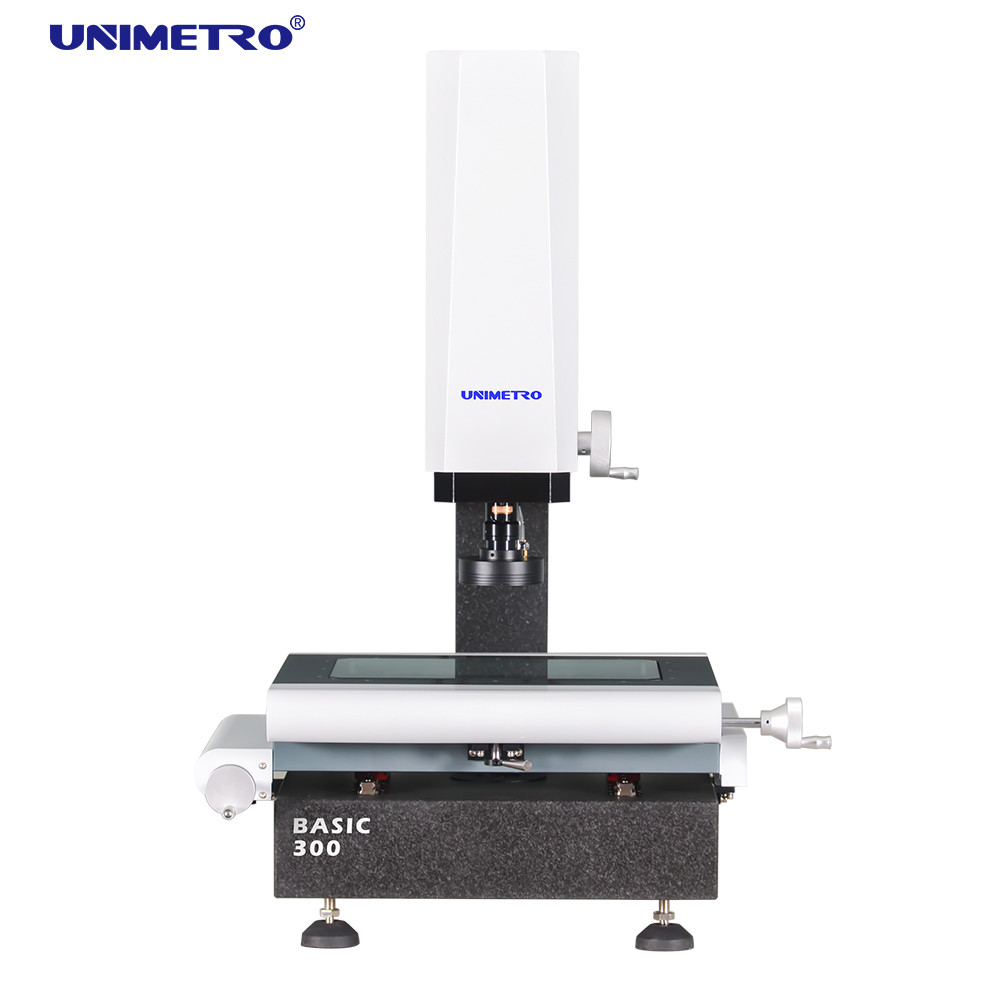

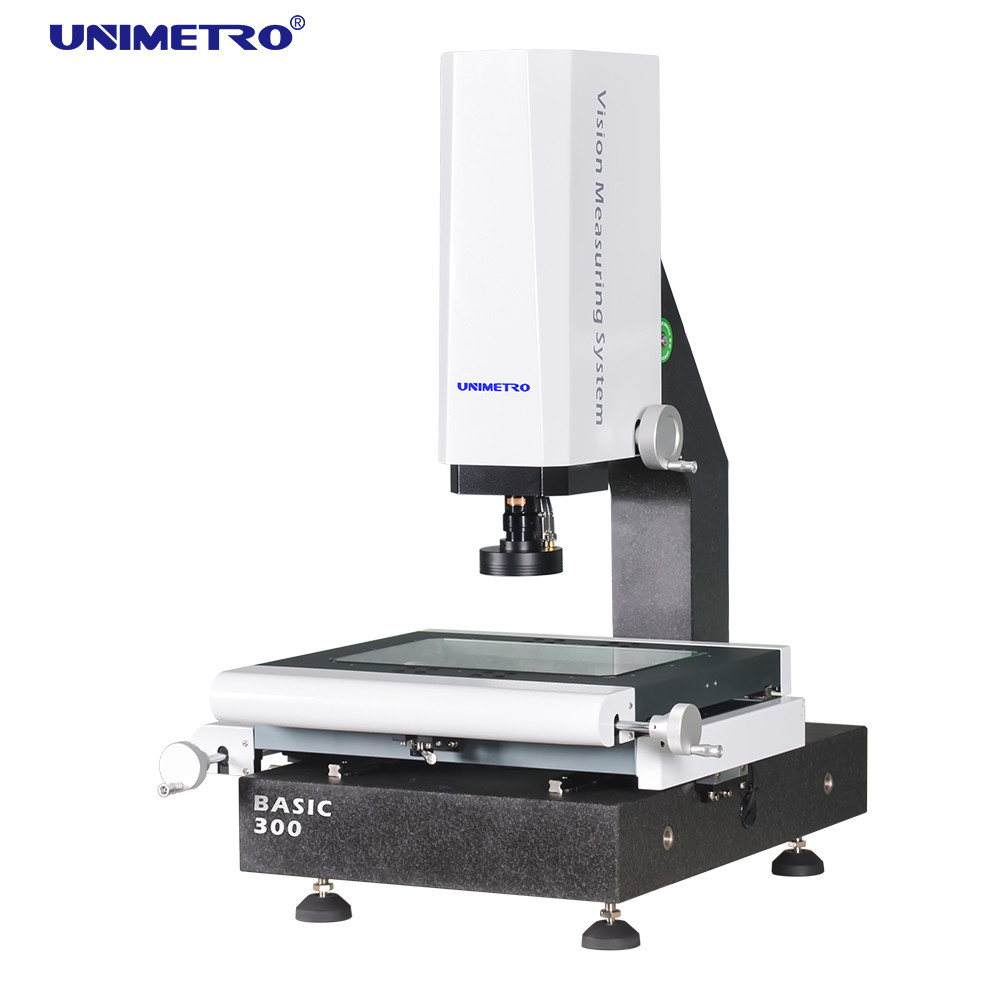

2D Ölçüm İçin Manuel Optik Ölçüm Makinesi

2D Ölçüm İçin Manuel Optik Ölçüm Makinesi

2D Ölçüm İçin Manuel Optik Ölçüm Makinesi
video
2D Ölçüm İçin Manuel Optik Ölçüm Makinesi
Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: UNIMETRO
Sertifika: CE,ISO
Model numarası: Temel
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1
Fiyat: Discussible
Ambalaj bilgileri: Ahşap kasa
Teslim süresi: 5 ~ 15days
Ödeme koşulları: L / C, T / T
Yetenek temini: 40
İletişim
Detaylı ürün tanımı
boyut: 600 * 740 * 980mm Ölçüm aralığı: 300 * 200 * 200mm
Ölçüm hassasiyeti: 2.5 + L / 100um Tekrarlanabilirlik: 2.5um
ağırlık: 190kg Doğrusal ölçek çözünürlüğü: 0.5um (seçenek için 0.1um)
Vurgulamak:

Manuel Optik Ölçüm Makinesi

,

Ölçek Çözünürlüğü 0.5um Optik Ölçüm Makinesi

2d Ölçüm için Manuel Optik Alet Video Ölçüm Makinesi



Açıklama

Görsel ölçüm makinesi, doğru fiziksel boyut ölçümü, mikron seviyesine kadar doğruluk için kullanılan, iş parçasının görüntüsünü yakalamak, görüntü pikselini analiz etmek ve ölçüm yazılımı ile 2D boyutu hesaplamak için kamerayı kullanan optik bir ölçüm cihazı .


◉ BASIC Serisi görsel ölçüm makinesi, Kalıp, Elektronik, Yarı iletken, Plastik Enjeksiyon, 3C ürünleri, Medikal gibi farklı endüstrilerden doğru 2D boyut ölçüm uygulamalarının çoğu ve son kullanıcılar için uygun popüler bir model olan UNIMETRO tarafından tasarlanmış ve geliştirilmiştir bakım, Havacılık ... vb. ürünlerinizin kalite kontrol sürecinde kullanılan, ürünlerinizin boyut doğruluğunu sağlayan, ürünlerinizi daha rekabetçi hale getiren önemli bir araçtır.
◉ BASIC serisi VMM, doğru parçalar üreten fabrikaların çoğu için en yaygın modeldir.Küçük miktarlı örnekler ölçüm uygulaması için uygundur.Kullanıcı dostu yazılım ile 3 eksenli manuel kontrol, operatörün makineyi çok kısa sürede yönetmesini sağlar.


◉ 3 eksenli 0.0005 mm yüksek çözünürlüklü doğrusal sensör ile makine tabanı ve sütun olarak yüksek doğruluk ve stabilite granit kullanılması
---- Her makinenin yüksek performansını ve doğruluğunu sağlayın.
◉ Alüminyum çalışma aşaması ve sert eloksal yüzey işleme ile HIWIN doğrusal kılavuz yolu ve yüksek hassasiyetli doğrusal kılavuz rayı kullanma.
---- Makinenin yüksek dinamik performansını ve uzun kullanım ömrü kullanımını sağlar.
◉ Doğrusal ölçekler, ışık kontrolü ve dokunmatik prob sinyal aktarımı için UNIMETRO tarafından geliştirilen entegre bir çekirdek kontrol kutusu kullanma.
---- Kolay kablolama ve bakım sağlayın.Makinenin stabilitesini büyük ölçüde artırın.
◉ Paralel ışık yollu programlanabilir kontur LED ışığı, görüntünün deformasyonunu önler.
---- Ölçüm doğruluğunu sağlar.
◉ 8 bölümlü yazılım kontrollü LED halka ışığı ile birden fazla aydınlatma açısı ve parlaklık sunar.
---- Farklı şekil ve malzemelere sahip parçalar için uygundur.
◉ Aydınlatma parametreleri parça ölçüm programına kaydedilebilir, kullanıcıların ölçüm işlemi sırasında ayarlama yapmasına gerek yoktur.
---- Dost canlısı ve uygun kullanım.



Uygulama Alanı

◆ Kalıp endüstrisi

Otomobil üretimi

Tıp endüstrisi

Mekanik imalat

3C dijital endüstrisi

PCB üretimi

Vb.

2D Ölçüm İçin Manuel Optik Ölçüm Makinesi 0   2D Ölçüm İçin Manuel Optik Ölçüm Makinesi 1   2D Ölçüm İçin Manuel Optik Ölçüm Makinesi 2



Donanım yapılandırması

◆ HIWIN doğrusal kılavuz yolu

◆ Alüminyum çalışma aşaması ve sert eloksal

◆ Entegre çekirdek kontrol kutusu

◆ 3 eksenli 0.5um çözünürlüklü doğrusal ölçekler

◆ Çok fonksiyonlu LED paralel ışık grubu

◆ Endüstriyel sınıf yüksek çözünürlüklü CCD kamera

◆ 0.7-4.5X yüksek tekrarlanabilirliğe sahip manuel çentikli zum lens

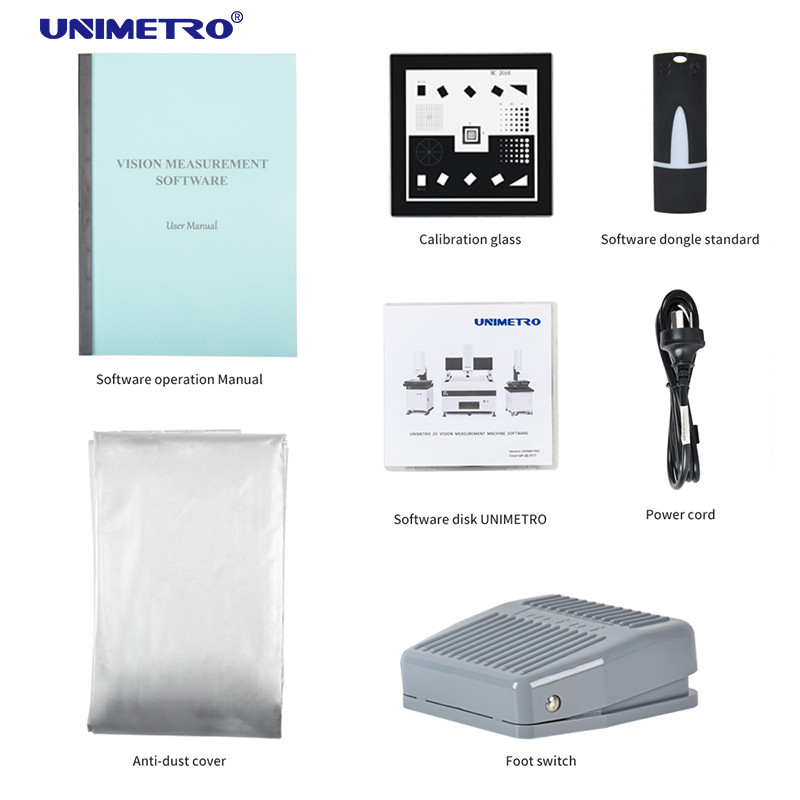

◆ Birden fazla harici aksesuarı desteklemek

2D Ölçüm İçin Manuel Optik Ölçüm Makinesi 3 2D Ölçüm İçin Manuel Optik Ölçüm Makinesi 4 2D Ölçüm İçin Manuel Optik Ölçüm Makinesi 5



Parametre


BASIC200
BASIC300
BASIC400
BASIC500
Boyut (mm) (L × G × Y)
550 * 540 * 930
600 * 740 * 980
700 * 840 * 980
800 * 940 * 980
Ölçüm aralığı (mm) (X × Y × Z)
200 * 100 * 150
300 * 200 * 200
400 * 300 * 200
500 * 400 * 200
Ölçüm Doğruluğu (μm)
2,5 + L / 100
3,0 + L / 100
Tekrarlanabilirlik (μm)
2.5
3.0
Ağırlık (kg)
140
190
240
290
Görüntü ve Ölçme
Kamera
Endüstriyel sınıf yüksek çözünürlüklü CCD kamera
Lens
Yüksek tekrarlanabilirliğe sahip 0.7 ~ 4.5X manuel çukurlu zoom lens
Büyütme
18 ~ 195 X
Görüş alanı
8,1 mm ~ 1,3 mm
Çalışma mesafesi
80 mm
Doğrusal ölçek çözünürlüğü
0.5μm (0.1μm İsteğe Bağlı)
Sürüş sistemi
X / Y / Z manuel kontrol
Aydınlatma
Programlanabilir LED 8 bölüm / tek bölüm halka yüzey ışığı, paralel LED kontur ışığı





Yazılıma Genel Bakış



UNIMETRO INSPECT3D yazılımı, kullanıcı dostu kullanıcı arayüzüne sahiptir, öğrenmesi kolay, güçlü işlevi, kullanıcıların
hızlı ve hassas ölçüm.Yazılım, tam İngilizce kullanıcı arayüzü sunuyor ve ayrıca yeni dil gelişimine izin veriyor.


◉ CAD dosyasını girin ve ölçün

◉ Parça dizisi ve makro ölçümü
◉ Otomatik odaklama ve yükseklik ölçümü
◉ Gezinme işlevi, hızlı bulmaya yardımcı olur
◉ Güçlü geometrik ölçüm fonksiyonu
◉ Çoklu veri raporları ve grafik veri çıktı fonksiyonu


◉ Esnek kullanıcı programı

◉ Referans unsurları oluşturma
◉ Güçlü kenar algılama işlevi
◉ Birden fazla harici aksesuarı desteklemek
◉ Geometrik tolerans elemanlarının otomatik hesaplanması
◉ Karmaşık üretimin hızlı ve rahat bir şekilde ölçülmesi

2D Ölçüm İçin Manuel Optik Ölçüm Makinesi 6

S: Siz bir fabrika veya ticaret şirketi misiniz?

C: Biz bir fabrikayız ve size 24 saat içinde en hızlı cevabı veriyoruz.


S: Şirketinizin ağırlıklı olarak bulunduğu yer nedir?
A: Biz esas olarak Vision ölçüm makinesi, Koordinat ölçüm makinesi, CMM ve VMM fikstür üretiyoruz.

S: Uygun Şartname Nasıl Seçilir?
C: Ölçülecek ürünün çeşitliliğini ve boyutunu bize söylediğiniz sürece, profesyonel ekibimiz size ölçüm yapmanızı tavsiye eder.
uygun özelliklere sahip alet.

S: Özelleştirilmiş hizmeti kabul ediyor musunuz?
A: Emin olun!Sadece tipik makineleri değil, aynı zamanda müşterinin ihtiyaçlarına göre özelleştirilmiş makineleri de sağlayabiliriz.

S: Garanti süreniz nedir?
A: Ürün garanti süremiz 2 yıldır.Ürün kalitemiz çok kararlı ve bazı kırılabilir parçalarda çok gelişme kaydettik.Ürün kalitemizden emin olabilirsiniz.
