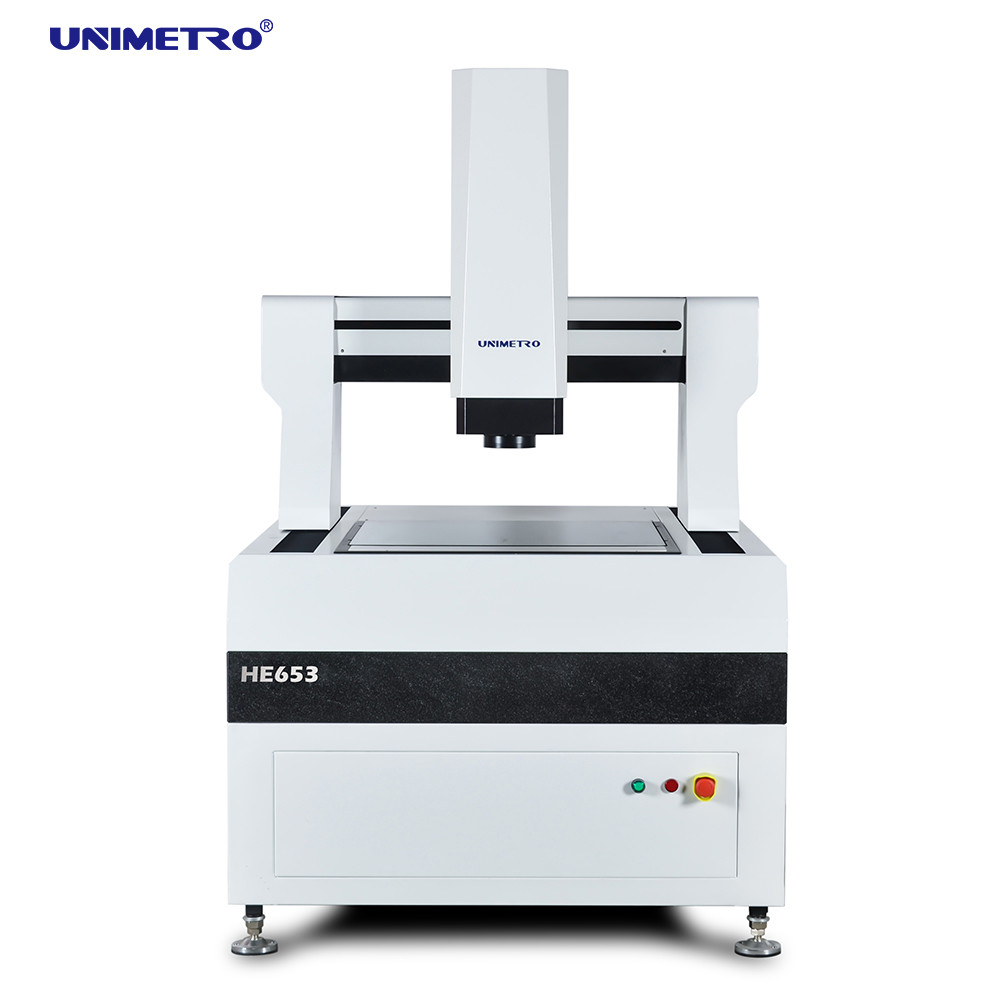

CE Onaylı Otomatik Optik Ölçüm Makinesi VMZ

Düz Cam Ölçümü İçin Otomatik Optik Ölçüm Makinesi / VMZ


He serisi yüksek verimli portal tipi CNC Optik Ölçüm Makinesi, yüksek hassasiyetli ve büyük ölçekli ölçüm için özel olarak tasarlanmıştır.Ölçüm işini sabit tutmak için tamamen kapalı mobil köprü yapısını benimser.Çeşitli ürünlerin geometrik parametrelerini etkili bir şekilde tespit etmek için yüksek hassasiyet ve yüksek verimliliği organik olarak birleştirir.Şu anda ağırlıklı olarak PCB devre kartı, bakır kaplı laminat, düz cam, sıvı kristal modül, bıçak kalıbı, yalıtım malzemesi, hassas sac ve diğer endüstrilerde kullanılmaktadır.



Donanım Özellikleri

>> Kabul edilen tüm kapalı çerçeve hareketli köprü yapısı, ölçüm iş parçasını, büyük taşıma kapasitesini ve iyi performans performansını sabitledi.
>> Yüksek rijitlik ve yüksek hassasiyetli mekanik yapı sağlamak için mekanik tasarıma sonlu eleman analiz teknolojisini dahil edin.
>> Grade 000 granit mermer taban, yüksek mukavemet, korozyon direnci ve iyi stabilite.
>> Alüminyum oksit yüzey işleme tezgahı --- hızlı ve esnek hareket kontrolü, dayanıklı ve güzel.

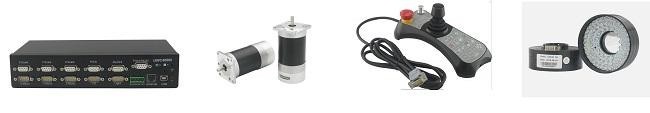

Yapılandırma

>> Açık ızgara cetveli, 0.1um çözünürlük, yüksek hassasiyet ve iyi stabilite.
>> Hassas lineer kılavuz ray, öğütücü bilyalı vida ve AC servo motor, makine sisteminin konumlandırma doğruluğunun kararlılığını sağlar.
>> 2M piksel yüksek çözünürlüklü renkli Giga dijital kamera, net gözlem ve kararlı ölçüm gereksinimlerine uygundur.
>> 6.5X yüksek çözünürlüklü optik lens, doğru otomatik yakınlaştırma, bir kez hızlı piksel kalibrasyonu.
>> Programlanabilir 8 bölümlü paralel LED kontur ışık kaynağına sahip LED yüzey ışık kaynağı (Yeşil veya Beyaz).
>> CNC kontrolü, yakın döngü AC Servo sürüş sistemi, joystick, fare veya klavye kontrolü.






parametreler

modeli	HE 652	HE862	HE1080	HE1210	HE1512	HE1812
X,Y Seyahat (mm)	500*600	600*800	800*1000	1000*1200	1200*1500	1200*1800
Z ekseni Hareketi (mm)	200 (müşterilerin ihtiyaçlarına göre yükseltilebilir)
Yükleme kapasitesi	yaklaşık35 kg
Boyut (mm)	1700*1180*1750	1700*1280*1750	1900*1480*1750	2100*1680*1750	2500*1880*1750	2700*1880*1750
Ağırlık (kg)	1500	1800	2900	3200	4400	4800
Çözünürlük	0.5μm (seçenek için 0.1um)
	Kamera	2M HD GIGA dijital kamera
	Yakınlaştırma lensi	profesyonel otomatik yakınlaştırma lensi Yakınlaştırma lensi büyütme: 1~10X
	Video Büyütme	18~195X (Seçilen kameranın farklı modellerine göre büyütme oranı değişecektir; gerçek büyütme ölçülen verilere tabidir)
	bakış açısı	8.1~1.3mm (Kamera ve lensin farklı eşleştirme şemalarına göre, görüş alanı buna göre değişecektir ve gerçek görüş alanı ölçülen verilere tabidir)
	Kesinlik*	≤ (3+L/200)μm
Aydınlatma	Programlanabilir 5 halkalı 8 bölümlü LED yüzey aydınlatması (40 bölümlü halka ışığı, Koaksiyel ışık, seçenek için hareketli çok renkli halka ışığı)





Şirket Bilgisi

Müşterimiz ve Temsilcimiz

SSS
Q1: Bir fabrika veya ticaret şirketi misiniz?
A1: Biz bir fabrikayız ve size 24 saat içinde en hızlı yanıtı veriyoruz.
S2: Şirketiniz ağırlıklı olarak ne yapıyor?
A2: Biz esas olarak Vizyon ölçüm makinesi, Koordinat ölçüm makinesi, CMM ve VMM fikstürleri vb. üretiyoruz.
S3: Uygun Şartname Nasıl Seçilir?
A3: Ölçülecek ürünün çeşidini ve boyutunu bize bildirdiğiniz sürece, profesyonel ekibimiz size uygun özelliklerde ölçüm aleti tavsiye edecektir.
Q4: özelleştirilmiş hizmeti kabul ediyor musunuz?
A4: Emin olun!Sadece tipik makineler değil, aynı zamanda müşterinin ihtiyaçlarına göre özelleştirilmiş makineler de sağlayabiliriz.
S5: Garanti süreniz nedir?
A5: Ürün garanti süremiz 1 yıldır.Ürün kalitemiz çok istikrarlı ve bazı kırılabilir parçalarda çok gelişti.Ürün kalitemizden emin olabilirsiniz.
