Optik 3D Kompozit Görme Ölçüm Sistemi Portal tamamen otomatik olarak programlanabilir

Temel bilgi
Menşe yeri: Çin
Marka adı: UNIMETRO
Model numarası: narin
Min sipariş miktarı: 1
Fiyat: Discussible
Ambalaj bilgileri: Ağaç çalışması
Teslim süresi: 15 işgünü
Ödeme koşulları: T/T
Yetenek temini: ayda 5 setleri
Detay Bilgi
Kamera: Endüstriyel sınıf 1/2" renkli CCD kamera Büyütme: 33-195X
Sürüş sistemi: Tam kapalı çevrim CNC kontrolü, AC servo motor, 3 eksenli otomatik ve programlanabilir, joystick kon Doğrusal Ölçek Çözünürlüğü: İsteğe bağlı olarak 1um / 0.5um / 0.25um / 0.1um
Ölçüm yazılımı: Rational Vue 3D kompozit ölçüm yazılımı
Vurgulamak:

görüş ölçüm makinesi

,

görüş ölçüm sistemleri

,

3D Kompozit Görüş Ölçüm Sistemi


Ürün Açıklaması



3D Kompozit Görüntü Ölçüm Makinesi Tam Otomatik Programlanabilir





giriiş

● UNIMETRO tarafından tasarlanan ve oluşturulan Delicate serisi görsel ölçüm cihazı, bileşik görsel ölçüm cihazıdır.Doğruluk, tekrarlanabilirlik ve hareket performansı sağlayan gelişmiş optik, problama, lazer sensörü ve hareket kontrolü teknolojisine dayalı olarak üretilmiştir.



Delicate serisi, doğru denetim, kalite kontrol ve üretim için olağanüstü bir cihazdır.

Delicate serisi görüntülü ölçüm cihazı, Alman yapı tasarımından alınan koordinat ölçümü ve optik görüş teknolojisine sahip yüksek kaliteli bir kompozit ölçüm cihazıdır.

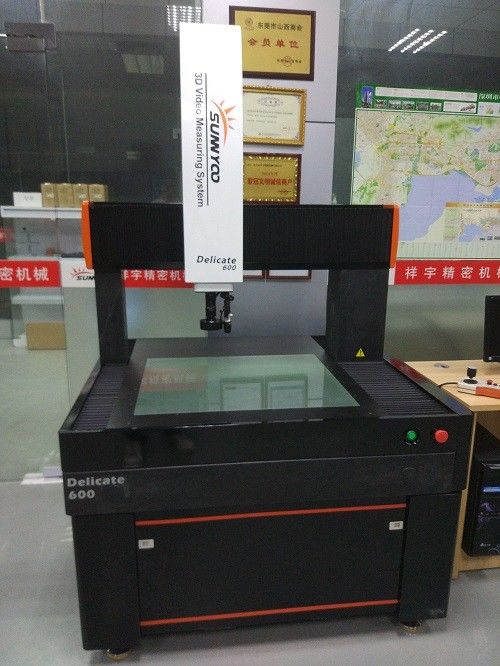

Optik 3D Kompozit Görme Ölçüm Sistemi Portal tamamen otomatik olarak programlanabilir 0





Özellikler

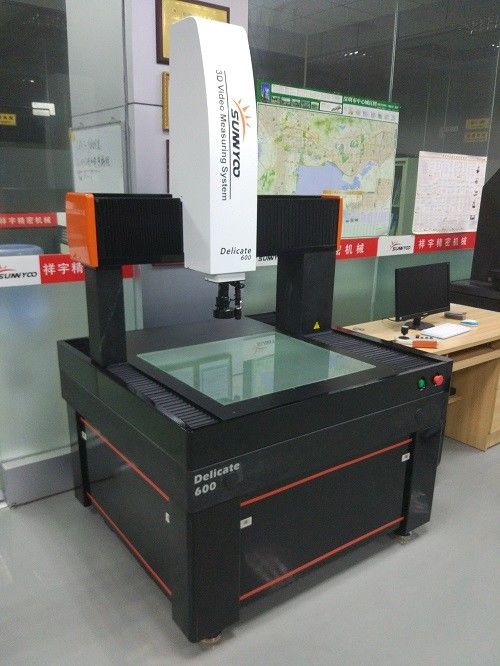

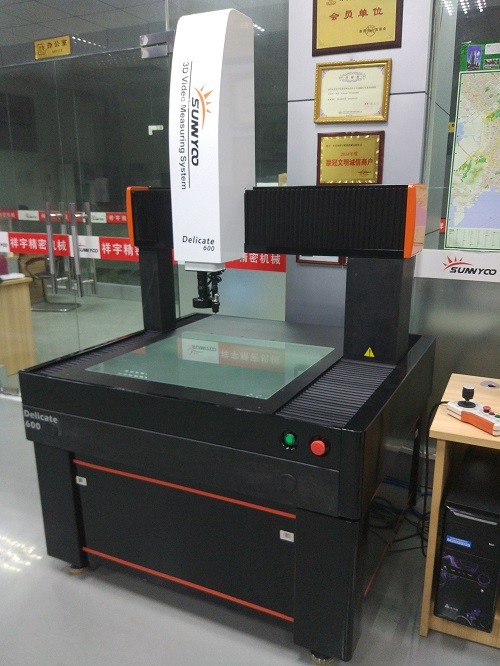

Optik 3D Kompozit Görme Ölçüm Sistemi Portal tamamen otomatik olarak programlanabilir 1Optik 3D Kompozit Görme Ölçüm Sistemi Portal tamamen otomatik olarak programlanabilir 2





1. 000 kalite granit makine tabanı, çalışma masası ve portal, hareket sırasında makinenin yapı stabilitesini sağlamak için.


2. Yüksek hassasiyetli donanım ile koordine edilen yakın döngü hareket kontrol sistemi, makine ekseni konumlandırması hızlı ve doğru olabilir.


3. Renishaw lineer terazisi, yüksek ölçüm doğruluğu ve istikrarlı performans sunmak için gömülü.



4. Hareket hızını, sağlamlığı ve kararlılığı artırmak için orijinal Panasonic servo motorların kullanılması.

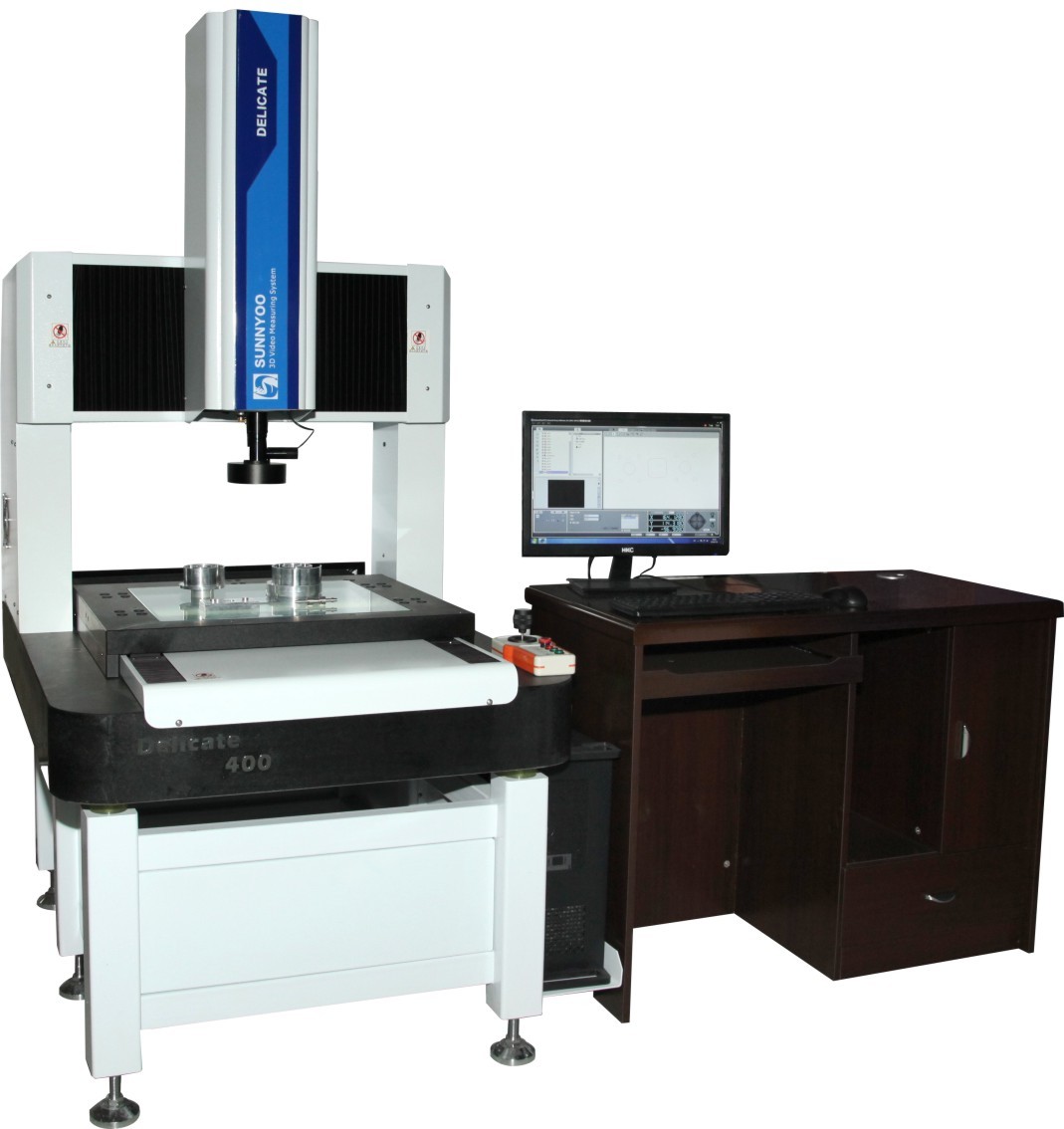

Optik 3D Kompozit Görme Ölçüm Sistemi Portal tamamen otomatik olarak programlanabilir 3 Optik 3D Kompozit Görme Ölçüm Sistemi Portal tamamen otomatik olarak programlanabilir 4


5. Yüksek hassasiyetli lineer kızak, hareketin doğruluğunu ve kararlılığını garanti eder.

6. Farklı görüş ölçüm gereksinimlerini karşılamak için müşterilerin gereksinimlerine göre lens veya kameralar için çoklu seçenek.

7. RationalVue 3D kompozit yazılımı mevcuttur:








Enstrüman aksesuarları



2B denetim yazılımı + 3B denetim yazılımı + CAD tersine çevirme yazılımı + Form analiz yazılımı + kontur tarama yazılımı + SPC istatistik yazılımı + çevrim dışı programlama yazılımı + tolerans değerleme Yazılımı.


Optik 3D Kompozit Görme Ölçüm Sistemi Portal tamamen otomatik olarak programlanabilir 5


◆ Seçenekleri Aç

CCD optik lens – Farklı ölçüm gereksinimlerine dayalı olarak daha hızlı ve daha kararlı görüntü elde etmek için farklı ölçüm nesnelerine dayalı seçenek için farklı çözüm.

Tarama probu – 3D ölçüm elde etmek için

Lazer sensörler – Temassız yükseklik, derinlik ve düzlük ölçümü için








parametreler



modeli

Hassas 400 CNC

Hassas 500 CNC

Hassas 600 CNC

Boyut (mm)

1300*1100*1800

1400*1200*1800

1500*1300*1800

Ölçüm aralığı (mm)

Ölçüm aralığı (mm)

400

500

600

Y

300

400

500

Z

200





Ölçüm doğruluğu (um)

3+B/100

5+B/100

Ağırlık (kg)

1800

2500

3000

Görüntü ve Ölçüm Sistemi

Kamera

Endüstriyel sınıf 1/2" renkli CCD kamera

Objektif lens

Manüel kilitli yakınlaştırma merceği/Otomatik yakınlaştırma merceği 0,7-4,5X/isteğe bağlı Navitar merceği

Büyütme

33-195X

Görüş alanı

8.1-1.3

çalışma mesafesi

108mm

Ölçüm çözünürlüğü

0,001 mm

Doğrusal ölçek çözünürlüğü

İsteğe bağlı olarak 1um / 0.5um / 0.25um / 0.1um

Sürüş Sistemi

Tam kapalı döngü CNC kontrolü, AC servo motor, 3 eksenli otomatik ve programlanabilir, joystick kontrolü, klavye kontrolü

Ölçüm yazılımı

Rational Vue 3D kompozit ölçüm yazılımı

Aydınlatma

Yüzey ışığı için programlanabilir 8 bölümlü halka LED, seçenek için 40 bölümlü halka LED, seçenek için LED paralel kontur ışığı, koaksiyel ışık.

Güç kaynağı

220V±10%(AC)50Hz, direnç≦4Ω ile topraklama gereklidir

Çalışma ortamı

Sıcaklık: 18-24°C, Nem: %30-%75, Titreşimden kaçının
