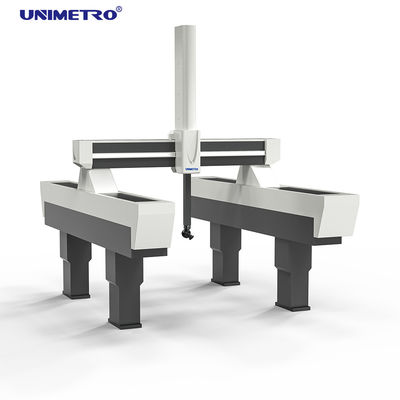

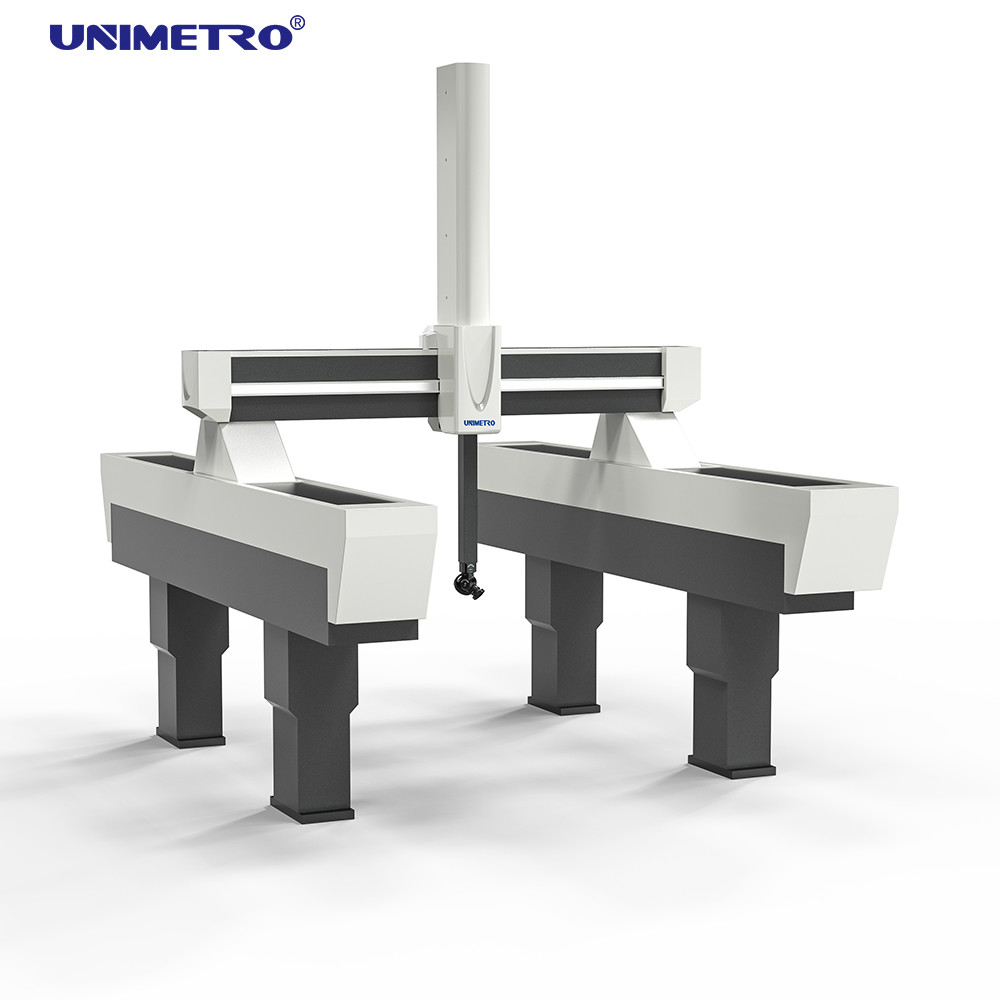

Süper Doğru 3D Koordinat Ölçüm Makinesi 1.1 um Koordinat Ölçüm Makinesi

Süper Doğru 3D Koordinat Ölçüm Makinesi 1.1 um Koordinat Ölçüm Makinesi

    • Super Accurate 3D Coordinate Measuring Machine 1.1 um Coordinate Measure Machine
  • Super Accurate 3D Coordinate Measuring Machine 1.1 um Coordinate Measure Machine

    Ürün ayrıntıları:

    Menşe yeri: Çin
    Marka adı: UNIMETRO
    Sertifika: CE
    Model numarası: Metroking

    Ödeme & teslimat koşulları:

    Min sipariş miktarı: 1
    Ambalaj bilgileri: Ağaç çalışması
    Teslim süresi: 60 iş günü
    Ödeme koşulları: T/T
    Yetenek temini: 75 gün başına 1
    İletişim
    Detaylı ürün tanımı
    Malzeme: Granit Y ekseni yönlendirme yolu: DUO kırlangıç ​​kuyruk kılavuzu yolu
    Servo motorlar: Yüksek güçlü servo motorlar MPEE (um) S: 1,1 + L / 400 arası
    MPEP (um) S: 1.4'den itibaren
    Vurgulamak:

    coordinate measuring machines

    ,

    optical coordinate measuring machine

    Süper doğru 3B koordinat ölçme makinesi Doğruluk 1,1 um Kurumundan

    Özellikler

    Metroking serisi 3D koordinat ölçme makinesi, yüksek hassasiyetli ölçme makinesi geliştirme ve imalat deneyiminin bir yansımasıdır. Metroking serisi, birden fazla sektör tarafından onaylanarak yüksek hassasiyetli ölçüm endüstrisinde tipik bir model haline gelir. Resmi kurumlar ve standart parçanın ölçümü için yüksek hassasiyetli iş parçası ölçümü ve eğri tarama için uygundur.

    Metroking serisi yüksek hassasiyetli CNC 3D koordinat ölçme makinesi granit malzeme, sonlu elemanlar tasarımı ve portal yapısı kullanıyor, yüksek kararlılık ve güvenilirlik sağlar.

    Granit çapraz kiriş, entegre makine tabanı, kolon çalışma aşaması ve Z ekseni, tam kapalı çerçeveleme yapısı oluşturarak yüksek stabilite, düşük deformasyon ve mükemmel termal stabilite özelliklerini sağlar.

    Metroking serisi 3D koordinat ölçme makinesinin 3 ekseni, gelişmiş yumuşak çelik tel senkron dişli kayışını sürüş sistemi olarak kullanıyor; çalışma süreci herhangi bir gürültü, hızlı tespit ve uzun ömür gerektirmiyor.

    Y ekseni, sürüş sistemi olarak DUO kırlangıç ​​kuyruğu kılavuz yolunu, merkez sürüşü kullanarak 3 eksen kullanıyor; yüksek doğruluktaki doğrusal ölçekler, eksen hareketinin kaymasını kısıtlayan, merkez hattına yerleştiriliyor, abbe hatasını en aza indiriyor.

    Yüksek güçlü servo motorları kullanarak, hareket kontrolü performansını büyük ölçüde geliştirir, çok daha iyi hızlanma, frenleme ve hızlı çalışma sağlar.

    Metroking serisi 3D koordinat ölçme makinesi, yüksek performanslı hava sistemi kullanıyor, Z ekseni hava dengesi ile, yer tespit hassasiyetini artırıyor, hareketi güvenilir ve pürüzsüz hale getiriyor. 3 kademeli hassas filtre sistemi, kılavuz yolunun uzun ömürlü olmasını sağlar. Yüksek performanslı güç kablosu ve çekme halatı kullanarak elektroniklerin kararlılığını sağlar.

    Renishaw tarafından desteklenmektedir

    Gelişmiş Renishaw UCC serisi Denetleyici

    3 Boyutlu koordinat ölçme makinesi için evrensel kontrol

    Metroking serisi 3D koordinat ölçüm cihazı tam hat tetik sondaları ve kontak tipi tarama probları ile uyumludur. Yüksek doğruluklu karmaşık eğri yüksek hızlı tarama (Tersine mühendislik), mikro boyutlu yüksek doğruluk temassız ölçüm elde etmek için ayrıca lazer hat tarama probları, yüksek hassasiyetli nokta tarama kafası ve LV serisi yüksek çözünürlüklü CCD dijital optik görme ölçüm kafası.

    Parametreler

    model eksen Ölçüm Hassasiyeti boyut Çalışma alanı Ağırlık Maksimum yükleme
    Aşındırıcı Menzil ISO10360-2: 2001 / GB / T16857.2-2006
    X Y Z S Lx Ly lz Wx Wy wz
    aa aa aa MPEE (um) MPEP (um) aa aa aa aa aa aa kilogram kilogram
    NCF553 500 500 300 1,1 + L / 400 arası 1.4'den itibaren 1600 1400 2550 600 600 400 6000 300
    NCF564 500 600 400 1.2'den + L / 400'e kadar 1.5'den 1600 1600 2750 600 700 500 6200 350
    NCF575 500 700 500 1,4 + L / 400'den itibaren 1.5'den 1600 1800 2950 600 800 600 6800 500
    NCF686 600 800 600 1,4 + L / 400'den itibaren 1.5'den 1700 2000 3150 700 900 700 7200 600
    NCF8106 800 1000 600 1.2'den + L / 400'e kadar 1.5'den 1900 2400 3150 900 1100 700 7800 700
    NCF10126 1000 1200 600 1,5 + L / 400 arası 1,8'den 2100 2800 3150 1100 1300 700 9800 800

    Çalışma şartları

    Güç Voltajı: 220V

    Hava Basıncı: 0.7-1.0Mpa

    Filtre Doğruluğu: 0.3um

    Hava Besleme: 0.12-0.45m³ / dak

    Sıcaklık Aralığı: 18-22 ° C

    Saat Sıcaklığı: 1 ° C / h

    Isıl Gradyan: 1 ° C / m

    Bağıl Nem:% 55 -% 65
