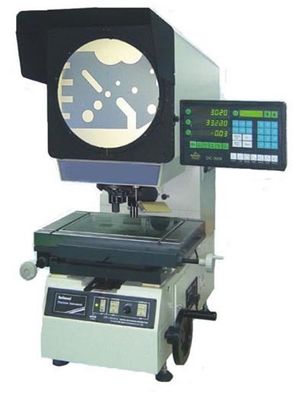

Değiştirilebilir Mercek Optik Profil Projektör Programlanabilir Z Eksen 90mm Optik Karşılaştırıcı

Temel bilgi
Menşe yeri: Çin
Marka adı: UNIMETRO
Model numarası: UNIPJ-3000CZ
Min sipariş miktarı: 1
Fiyat: Discussible
Ambalaj bilgileri: Ağaç çalışması
Teslim süresi: 20 iş gün
Ödeme koşulları: T/T
Yetenek temini: 10 ayda
Detay Bilgi
ayak anahtarı: Mevcut RS232 bağlantısı: Mevcut
Tazminat: Lineer kompanzasyon veya kesit lineer kompanzasyon Çözünürlük (X ekseni, Y ekseni): 0.5um
Ekran Boyutu (mm): Ф312 kullanılan aralık>Ф300 Aydınlatma: 24V/150w-halojen lamba
Vurgulamak:

Yatay profil projektör

,

profil projeksiyon makinesi


Ürün Açıklaması



Değiştirilebilir Lens Optik Profil Projektör Programlanabilir Z Ekseni 90 mm



Özellikler



UNIPJ-3000CZ serisi optik profil projektörü, yüksek performans ve kararlı işleve sahip optik bir ölçüm cihazıdır.Seri, hızlı ölçüm ve veri çıkışı ve yüksek verimlilik sağlayan ayak anahtarı ve çok işlevli dijital okuma DC3000'e sahiptir.



UNIPJ-3000CZ serisi optik profil projektörü, 3 lens için mevcut olan lensi takmak için değiştirilebilir plakaya sahiptir.Ölçüm işlemi sırasında büyütme değişikliği gerekiyorsa, kullanıcıların lensi değiştirmek yerine sadece plakayı değiştirmeleri gerekir, bu çok daha yüksek verimlilik sunar.



UNIPJ-3000CZ serisi profil projektörü, sabit sahne yapısını kullanıyor.Kullanıcılar odaklama için optik kutuyu hareket ettirir.Bu, çalışma aşaması için çok daha ağır yükleme kapasitesi sağlar.Ayrıca sahne seyahat boyutunun geleneksel modellerden çok daha büyük olması mümkündür.



DC3000 Dijital okuma

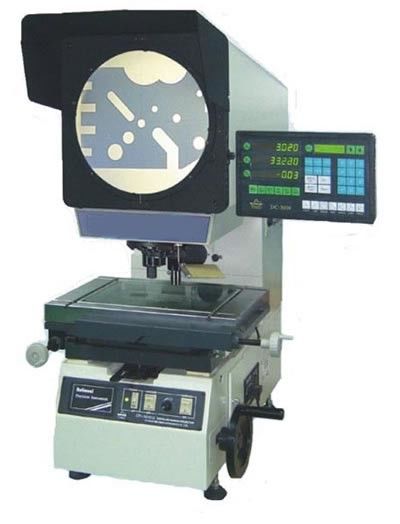

Değiştirilebilir Mercek Optik Profil Projektör Programlanabilir Z Eksen 90mm Optik Karşılaştırıcı 0



DC3000, kullanıcılar için güçlü bir ölçüm işlevi sunar:



1. Nokta, çizgi, daire, açı, mesafe, dikdörtgen, vida dişi vb. gibi görüntü öğesinin ölçülmesi, önceden ayarlanması ve oluşturulması.

2. Koordinatlar ofset.

3. Ayak anahtarı veya kenar dedektörü için kullanılabilir.

4. Kullanıcı programını, görüntü öğesini veya eksen okumasını yazdırabilen yazdırma işlevi mevcuttur.

5. Doğrusal ölçek okumalarını bilgisayara gönderebilen RS232 çıkış işlevi.

6. Kullanıcı programlama işlevi, kullanıcılar aynı iş parçalarının tekrarlanan ölçümünü çok daha hızlı hale getiren ölçüm adımlarını kaydedebilir.

7. Çoklu koordinat tipi mevcut, kutupsal ve dikdörtgen eksen, INC ve ABS, mm/inç anahtarı.

8. Lineer kompanzasyon veya kesit lineer kompanzasyon mevcuttur.

9. 100 grup kalıcı eleman depolama belleği, 10 geçici.



parametreler

Şartname

modeli

UNIPJ-3015CZ

UNIPJ-3020CZ

UNIPJ-3025CZ

Çalışma masası

Metal masanın boyutu (mm)

354*228

404*228

450*280

Cam masanın (mm)

210*160

260*160

306*196

X ekseni, hareket (mm)

150

200

250

Y ekseni hareketi (mm)

100

100

150

Z ekseni hareketi (mm)

100

100

100

Ağırlık

170

175

(kilogram)

(kilogram)

Boyut (U * G * Y)

(mm)

780*810*1120

780*810*1120

780*810*1120

Ölçüm doğruluğu

(um)

(3+L/75)

(3+L/75)

(3+L/75)

Yansıtıcı ekran

Ekran boyutu (mm)

Ф312 kullanılan aralık>Ф300(çapraz çizgi ile)

Ekran döner aralığı

0°~360°

Döner açı çözünürlüğü

1‵ veya 0.01°

Lens

Büyütme

10X(seçenek)

20X(seçenek)

50X(seçenek)

100X(seçenek)

Nesne görünümü (mm)

Ф30

Ф15

Ф6

Ф3

Çalışma mesafesi (mm)

77.7

44.3

77.7

77.7

Max.İş parçası yüksekliği

90mm

90mm

90mm

90mm

Dijital okuma sistemi

İngilizce olarak görünen DC-3000 çok fonksiyonlu veri işleme sistemi, verileri toplamak ve nokta, çizgi, daire, açı ve mesafeyi ölçmek için kullanılabilir.

Aydınlatma

İletim ve yansımanın aydınlatılması: 24V/150w-halojen lamba.

Güç

110V/220V(AC) 50/60Hz toplam güç=400W

Soğutma

hayranlar tarafından

Aksesuarlar

Mini yazıcı (isteğe bağlı), Kenar dedektörü (isteğe bağlı), M2D yazılımı (isteğe bağlı) vb., daha fazla ayrıntı için lütfen Profil Projektörü aksesuarlarına bakın

Önerilen destek tablosu

Yükleme ağırlığı>250kg Boyut:800(L)*550(Y)*650(W)mm
