Flexible 3D Optical Coordinate Measuring Machine Baseboard / Fixture Kits Precision

Flexible 3D Optical Coordinate Measuring Machine Baseboard / Fixture Kits Precision

    • Flexible 3D Optical Coordinate Measuring Machine Baseboard / Fixture Kits Precision
    • Flexible 3D Optical Coordinate Measuring Machine Baseboard / Fixture Kits Precision
  • Flexible 3D Optical Coordinate Measuring Machine Baseboard / Fixture Kits Precision

    Ürün ayrıntıları:

    Place of Origin: China
    Marka adı: UNIMETRO
    Model Number: FlexFix

    Ödeme & teslimat koşulları:

    Minimum Order Quantity: 1
    Packaging Details: Paper box
    Delivery Time: 5 work days
    Payment Terms: T/T
    Supply Ability: 30 per month
    İletişim
    Detaylı ürün tanımı
    Temel Kart Boyutu: 400 * 300,400 * 400,500 * 500,600 * 600mm , ve özelleştirin Kit bileşenleri miktarı: 108 adet veya 60 adet
    Taban tahtası yüzey işleme: Sert Eloksal Bavul paketleme: Oksidasyon
    İplik delikleri: M8
    Vurgulamak:

    3d coordinate measurement machine

    ,

    optical coordinate measuring machine

    Esnek 3D Optik Koordinat Ölçüm Makinesi Süpürgelik / Fikstür Kitleri Hassasiyet



    Uygulama



    Flexfix fikstür Kitleriserisi elektronik, havacılık, otomotiv, plastik veya tıbbi bakım gibi çeşitli sektörlerde yaygın olarak kullanılmaktadır.CMM ve VMM'nin tüm boyut ve modellerine tanıtılabilir.Ölçüm sürecinizi esnek, tekrarlanabilir ve standart hale getiren araçlardır.





    CMM'niz için Modüler Fikstürle Bağlama



    FlexFix serisi CMM fikstür kitleri sistemi, UNIMETRO tarafından tasarlanmış ve geliştirilmiştir; bu, bileşenler için hızlı ve tekrarlanabilir fikstürle bağlama ayarları sağlayarak CMM kullanıcılarının denetim sürecinin tekrarlanabilirliğini ve doğruluğunu iyileştirmesine yardımcı olmak anlamına gelir.FlexFix serisi CMM fikstürleri modülerdir ve boyutu, şekli veya malzemesinden bağımsız olarak herhangi bir parça için eksiksiz bir fikstürle bağlama çözümü sağlamak üzere kullanıcının gereksinimleri ile genişletilebilir.



    Flexible 3D Optical Coordinate Measuring Machine Baseboard / Fixture Kits Precision 0 Flexible 3D Optical Coordinate Measuring Machine Baseboard / Fixture Kits Precision 1



    Elektronik, havacılık, otomotiv, plastik veya tıbbi bakım gibi çok sayıda uygulama için FlexFix serisi, CMM fikstürle bağlama gereksinimlerine tam bir çözüm sağlayabilir.Seri, sistemin doğruluğunu ve güvenilirliğini sağlamak için yüksek hassaslıkta alüminyum malzemeden yapılmış ve karmaşık üretim sürecine sahip çok çeşitli standart boyutlarda M8 dişli bağlantı parçalarına sahip fikstür plakaları sunar.Mükemmel fikstürle bağlama çözümleri, verimi artırmak ve incelemede gecikmeleri önlemek için herhangi bir alet gerekmeden çok hızlı bir şekilde monte edilebilir.





    Fikstürle bağlama kitinizi seçme



    Flexible 3D Optical Coordinate Measuring Machine Baseboard / Fixture Kits Precision 2 Flexible 3D Optical Coordinate Measuring Machine Baseboard / Fixture Kits Precision 3

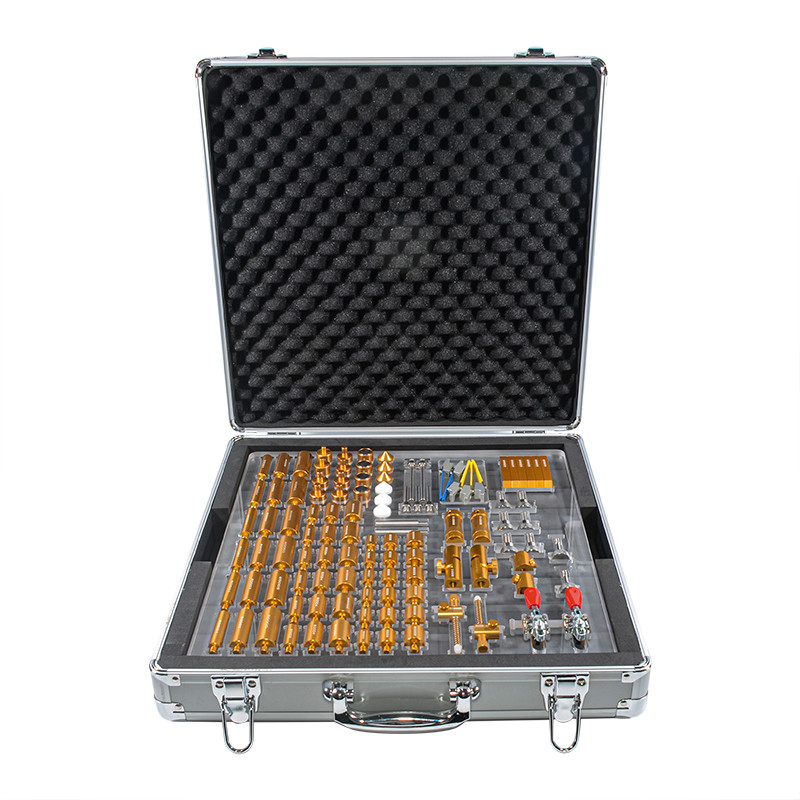

    Flexfix serisi CMM armatürleri, kolay çalıştırma için kitler halinde satılmaktadır.Bir kit, bir ana kart ve kapsamlı bir bileşen setinden oluşur.


    Taban plakaları için farklı boyut seçenekleri sunuyoruz ve kullanıcı CMM makine boyutuna ve ölçüm gereksinimine göre uygun olanı seçmelidir.





    CMM fikstür kitleri bileşenleri



    Flexfix serisi Fikstürle bağlama bileşenleri, bileşenleri minimum gerekli kuvvetle ve herhangi bir özel alet kullanmadan sıkıca tutacak şekilde tasarlanmıştır; tüm bileşenler, destekleme, sıkıştırma veya presleme dahil olmak üzere farklı işlevlere sahiptir.Makul tasarım, ölçüm parçasında hasar veya bozulmayı önlemeye izin verir.Bu esnek bileşenlerle kullanıcılar, çeşitli parçalar için farklı tipte fikstürle bağlama kombinasyonu oluşturabilirler.Ayrıca 3D ölçüm için net bir prob yolu oluşturmak da kolaydır.



    Flexible 3D Optical Coordinate Measuring Machine Baseboard / Fixture Kits Precision 4

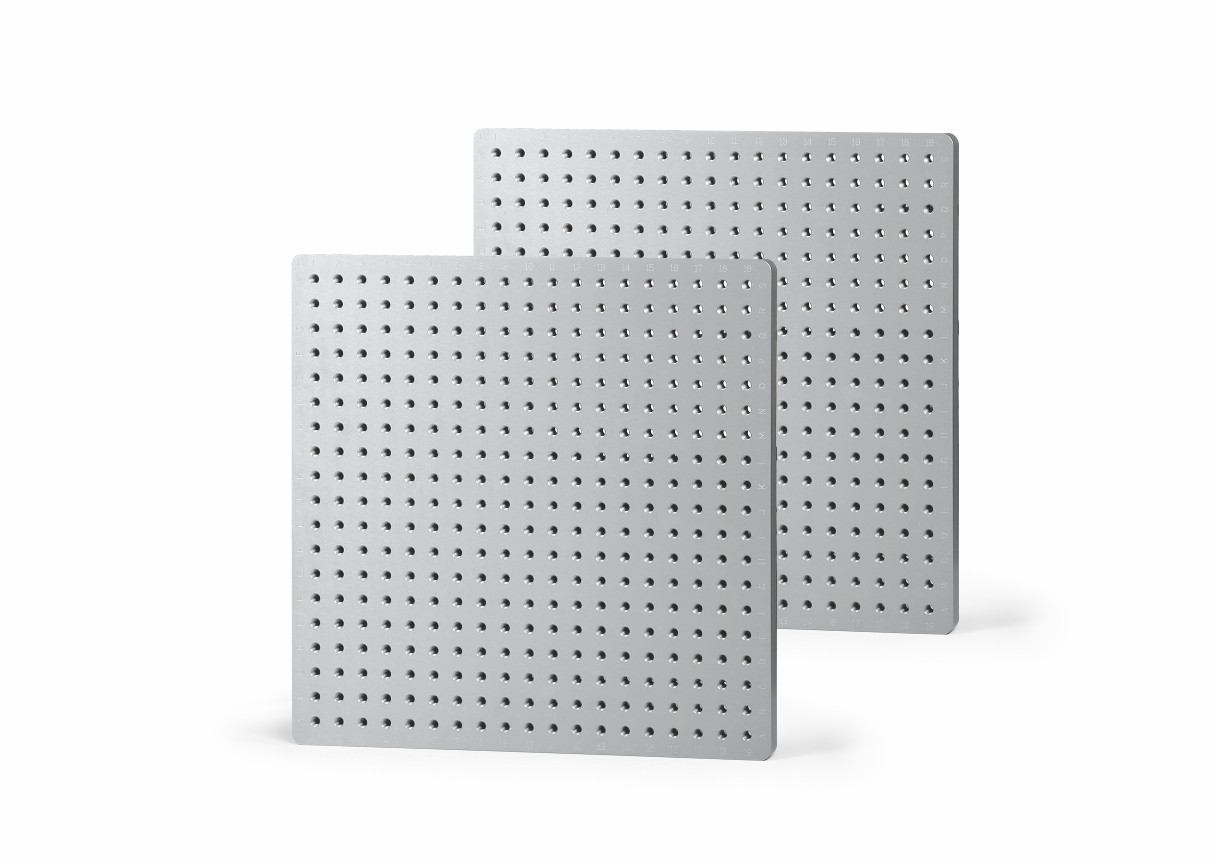

    CMM taban plakaları



    Flexfix serisi CMM fikstürleri seçeneği için çok sayıda taban plakası mevcuttur.Bu, farklı CMM boyutları için geniş uygulama yelpazesine izin verir ve aynı zamanda farklı boyuttaki parçaların fikstürle bağlama gereksinimlerini karşılar.

    Plakaları yüksek doğruluk, düzlük ve güvenilirlik ile yapmak için CNC işleme, hassas taşlama, anot kaplama ve lazer markalama içeren CMM fikstür taban plakaları için karmaşık bir üretim süreci gereklidir.Standart boyutlar dışında, özelleştirilmiş boyutlar ve diş delikleri de sunuyoruz.

    Fikstür plakaları, alfanümerik bir ızgara deseni sunar ve her bir fikstürle bağlama bileşeninin parça numarası kolayca görülebilir.Her bir fikstürle bağlama bileşeninin montajını ve konumunu kaydederek kullanıcı kurulumunun tam olarak tanımlanmasını ve belgelenmesini sağlar, böylece aynı kurulum sonraki denetimler için hızlı ve doğru bir şekilde yeniden üretilebilir.



    Flexible 3D Optical Coordinate Measuring Machine Baseboard / Fixture Kits Precision 5

    Tabak boyutları:

    400 * 300mm, M8 İplik delikleri

    400 * 400mm, M8 Diş delikleri

    500 * 500mm, M8 İplik delikleri

    600 * 600mm, M8 Diş delikleri

    Diğer özelleştirilmiş boyutlar





    Bileşenler listesi



    Öğe
    işaret
    Adet
    12 * 50mm Standoff 80001 6
    12 * 30mm Uzaklaşma 80002 6
    16 * 50mm Standoff 80003 6
    16 * 30mm Standoff 80004 6
    20 * 50mm Standoff 80005 6
    20 * 30mm Standoff 80006 6
    12 * 20mm Standoff 80007 6
    16 * 20mm Standoff 80008 6
    20 * 20mm Standoff 80009 6
    İtici kelepçe 800010 2
    Vidalı itme kelepçesi 800011 2
    Ayarlanabilir pivot mafsal 800012 2
    Ayarlanabilir kriko standı 800013 2
    Mıknatıs 800014 4
    Pin Uzaklaşma 800015 2
    Adptor 800016 6
    Taban kartı vidası 800017 2
    V gönderisi 800018 2
    Vidalar 800019 4
    Ayarlanabilir sürgü 800020 8
    Çekme kelepçesi 800021 4
    Kelepçeyi basılı tutun 800024 2
    Kısa gerilim kelepçesi desteği 800022 2
    Uzun gerilim kelepçesi desteği 800023 2
    Koni 800025 3
    Naylon koni 800026 3
    Tornavida 800027 2
