Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems

Temel bilgi
Place of Origin: China
Marka adı: UNIMETRO
Model Number: HE
Minimum Order Quantity: 1
Fiyat: Discussible
Packaging Details: Wood case
Delivery Time: 30 work days
Payment Terms: T/T
Supply Ability: 1 per month
Detay Bilgi
Z ekseni hareketi: 150MM Objektif lens: Manuel kilitli yakınlaştırma merceği / Otomatik yakınlaştırma merceği 0,7-4,5X / Seçenek için Navita
Büyütme: 33-195X Görüş alanı: 8.1-1.3
Ölçüm çözünürlüğü: İsteğe bağlı olarak 1um / 0.5um / 0.25um / 0.1um Ölçüm yazılımı: Rational Vue 3D kompozit ölçüm yazılımı
Aydınlatma: Yüzey ışığı için programlanabilir 8 bölümlü halka LED, seçenek için 40 bölümlü halka LED, seçenek iç
Vurgulamak:

görüş ölçüm sistemi

,

görüş ölçüm sistemleri

,

Büyük Boy Görüş Ölçüm Makinesi


Ürün Açıklaması

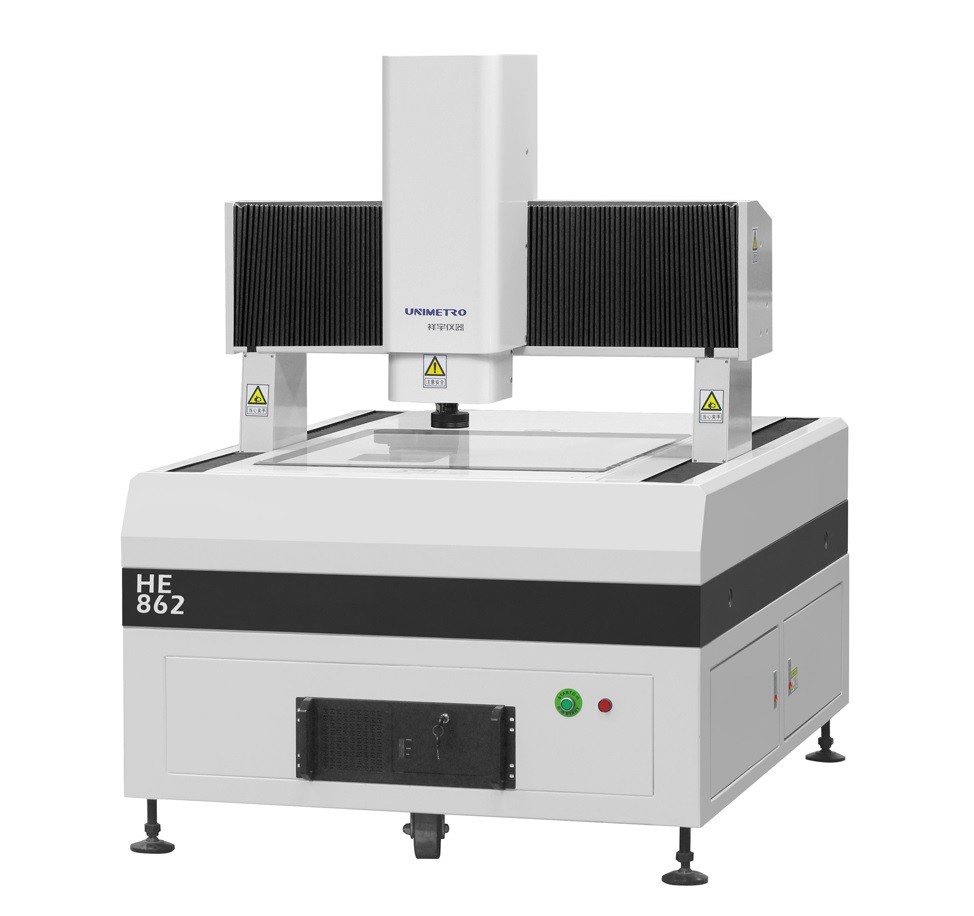

HE Serisi Portal Tipi CNC Otomatik Kamera Ölçüm Cihazı





Ürün Açıklaması



HE serisi yüksek hassasiyetli gantry tipi kameralı ölçüm makinesi, yüksek doğruluk ve yüksek verimliliği birleştirir, farklı parça türlerinin geometrik elemanları için yüksek hızlı ölçüm sunar.HE serisi, PCB, bakır kaplı laminat, büyük camlar, LCD modülleri ve yalıtım malzemeleri vb. gibi çeşitli endüstrilerde ve ürünlerde yaygın olarak kullanılmaktadır.



HE serisinin tasarım sürecine sonlu elemanlar analizi dahil edilmiştir, yüksek rijitlik ve doğru mekanik yapı sağlar.Makine tabanı, basit ve yüksek yükleme kapasitesi ve en iyi hareket performansı sunan kapalı çerçeve hareketli köprü tipi yapı kullanıyor.



000 kalite granit makine tabanı, yüksek sertlik, korozyon direnci ve yüksek stabilite sunar.



Çalışma aşaması, birden fazla ürün fikstürleme çözümünü önceden ayarlayabilir, ayrıca çoklu lens kombinasyonu seçenek içindir, farklı müşterilerden farklı ölçüm gereksinimlerini karşılar.



Tam kapalı döngü hareket kontrol sistemi, en iyi hareket ve konumlandırma performansını sağlar.

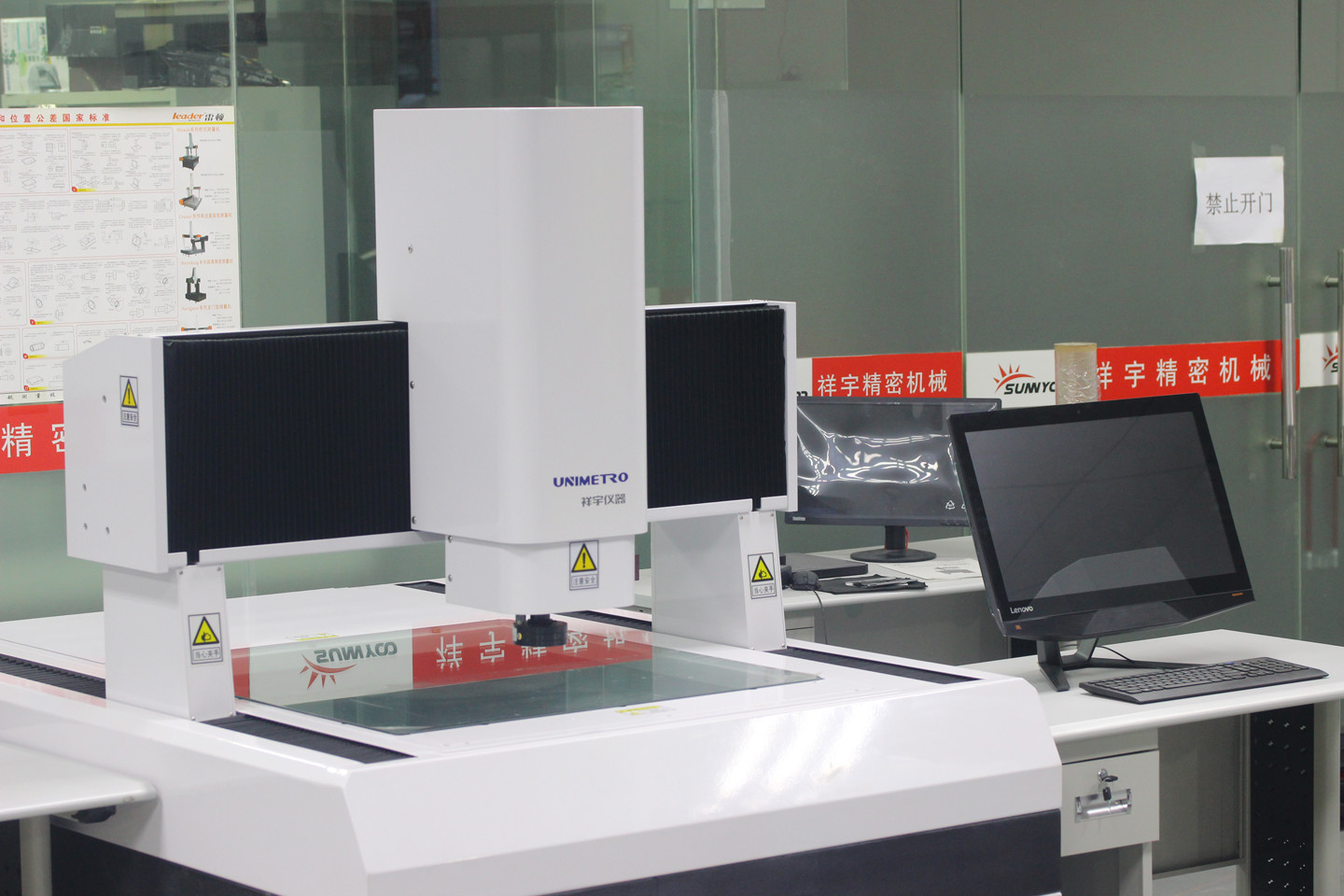

Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems 0



Sonlu elemanlar analizi ve 000 kalite granit ile, yüksek rijitlik ve güvenilirlik sağlayan en makul ve optimize edilmiş makine çerçeve tasarımını elde ediyoruz.



HE serisi yüksek verimli büyük boyutlu kameralı ölçüm makinesi, UWC hareket kontrolörü ve yüksek torklu motorlar kullanır, yüksek performanslı hareket kontrolü sunar, yüksek hızlanma ve hızlı konumlandırma, ölçüm sürecinde yüksek verimlilik sunar.

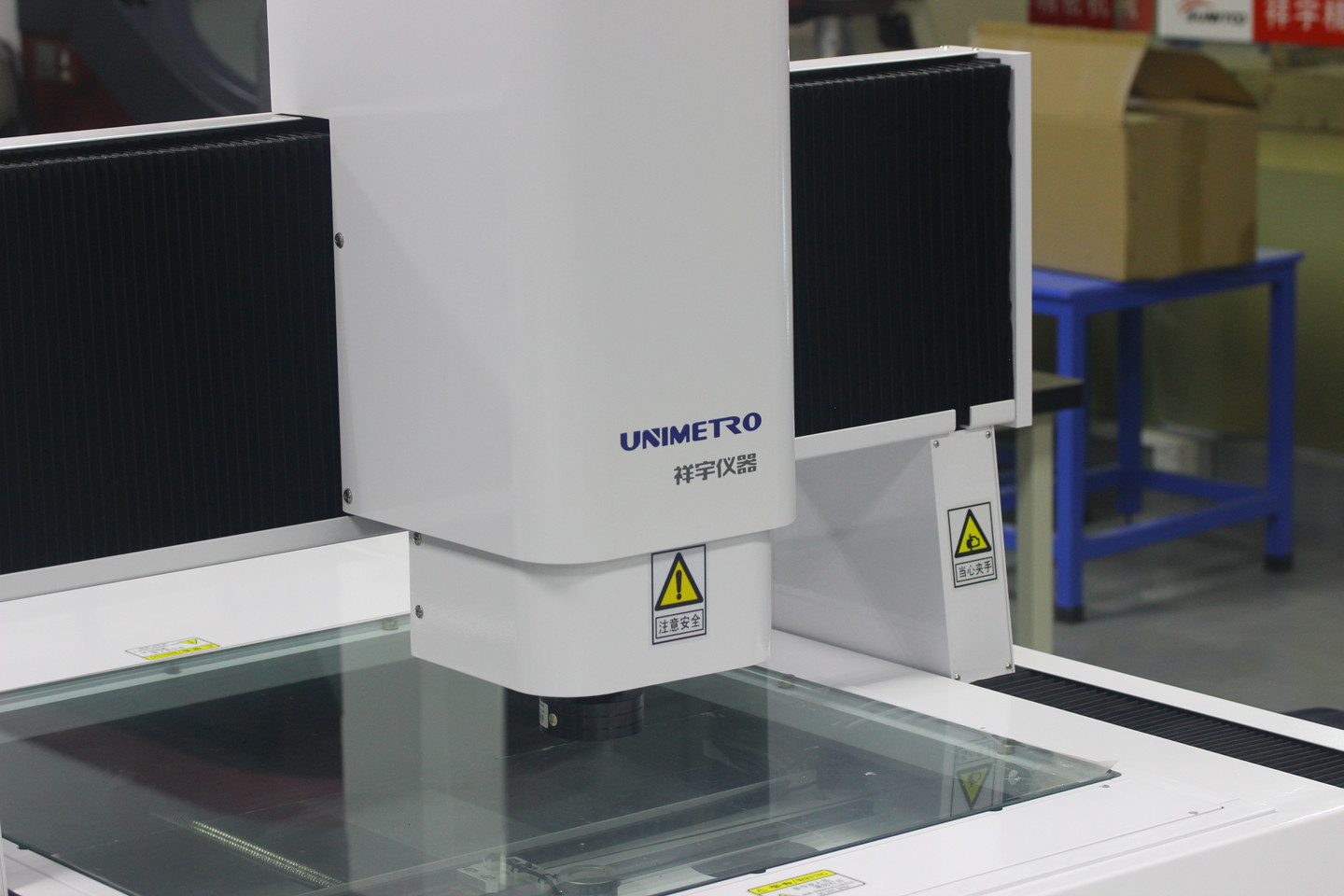

Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems 1

UWC büyük boy kameralı ölçüm makinesi çözüm paketi, seçenek için Panasonic motorlar



Makine çerçevesi, daha yüksek yükleme ve daha iyi hareket Performansı ile daha basit, daha akıllı bir yapı sağlayan hareketli portal yapıya sahiptir.







Detaylı Görseller

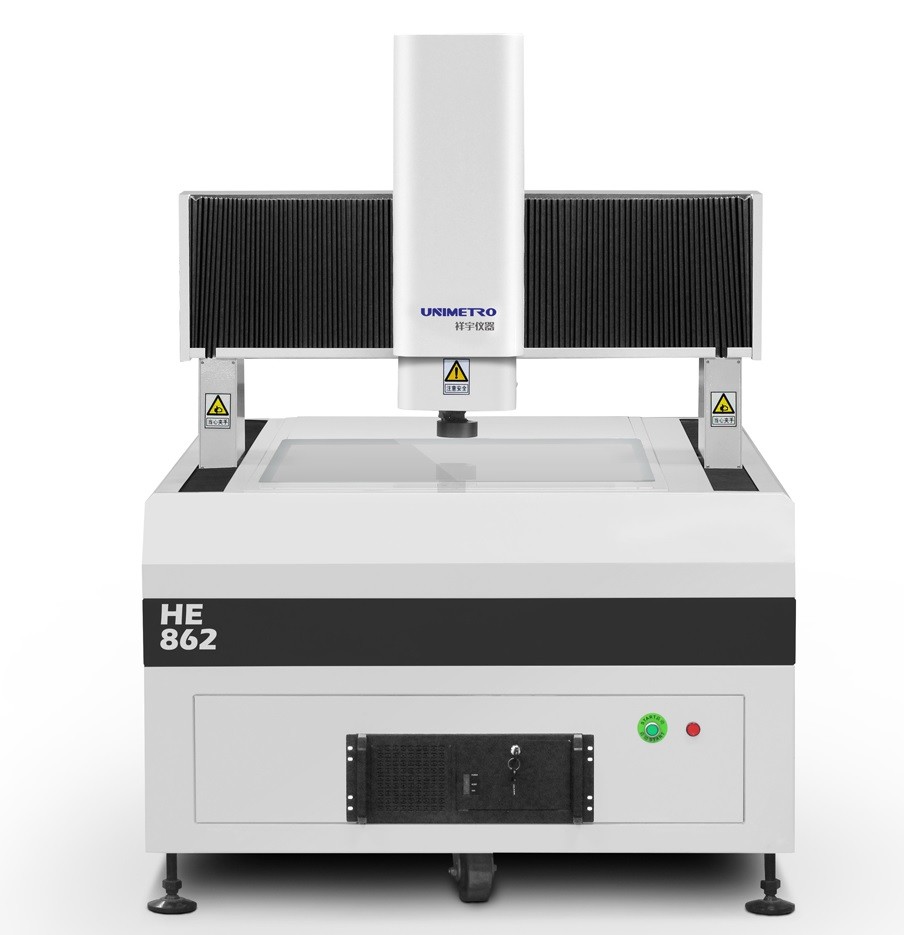

Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems 2 Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems 3



Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems 4 Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems 5

X/Y ekseni doğru astar kılavuz yolu kullanır, Z ekseni orijinal Alman sürtünme tahrikli grup ile yüksek performanslı çapraz ray kullanır.



Yüksek doğruluk, kararlılık ve uzun ömür döngüsüne sahip Renishaw lineer terazileri dahildir.



Kullanıcıların gereksinimlerine göre, çalışma aşaması birden fazla ürün armatürü ile önceden ayarlanabilmektedir, ayrıca çoklu lens ve kamera kombinasyon seçeneği mevcuttur, kullanıcılara daha fazla esneklik sağlar.

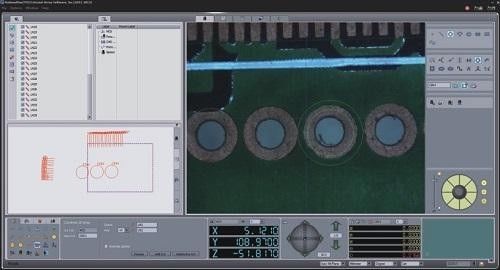

Güçlü Rational-Vue yazılımı ile kullanıcılar, karmaşık ölçüm programlarını kolayca gerçekleştirebilir.Seri üretimde HE serisi kameralı ölçüm makinesi güçlü bir ölçüm aracı olabilir.



Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems 6











parametreler



Modeli

O 652

HE862

HE1080

HE1210

HE1512

HE1812

X,Y Hareket(mm)

500*600

600*800

800*1000

1000*1200

1200*1500

1200*1800

Z ekseni Seyahat(mm)

200 (müşterilerin gereksinimlerine göre yükseltilebilir)

Yükleme kapasitesi

yakl.35 kilo

Boyut (mm)

1700*1180*1750

1700*1280*1750

1900*1480*1750

2100*1680*1750

2500*1880*1750

2700*1880*1750

Ağırlık (kg)

1500

1800

2900

3200

4400

4800

Çözünürlük

0,5μm (seçenek için 0,1um)

Kamera

2M HD GIGA dijital kamera

Yakınlaştırma lensi

profesyonel otomatik yakınlaştırma merceği Yakınlaştırma merceği büyütmesi: 1~10X

Video Büyütme

18~195X (Seçilen kameranın farklı modellerine göre, büyütme oranı değişecektir; gerçek büyütme, ölçülen verilere tabidir)

görüş açısı

8,1~1,3 mm (Kamera ve lensin farklı eşleştirme şemalarına göre, görüş alanı buna göre değişir ve gerçek görüş alanı ölçülen verilere tabidir)

Kesinlik*

≤ (3+L/200)μm

Aydınlatma

Programlanabilir 5 halkalı 8 bölüm LED yüzey aydınlatması (seçenek için 40 bölüm halka ışık, Koaksiyel ışık, hareketli çok renkli halka ışık)










Opsiyonel çözümler



Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems 7 Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems 8



Aydınlatma:
Lens:
Dokunma probu:
Lazer sensörü
4/8/40 bölüm LED yüzey halka ışığı
48 bölüm 4 renk LED halka ışık
Hareketli 4 renk LED halka ışık
Manuel girintili yakınlaştırma merceği
otomatik yakınlaştırma merceği
Eş eksenli ışığa sahip manuel girintili yakınlaştırma lensi
Koaksiyel ışıklı otomatik yakınlaştırma lensi
Renishaw MCP kitleri
Ölçüm hatası<=0.75µm
Renishaw PH6+TP20
Ölçüm hatası<=0.35µm
KEYENCE temassız lazer sensörü
Beyaz ışık ölçüm sensörü
