Ürün adı: | Görüş Ölçüm Sistemi | Boyut: | 1950*1280*1700mm |
---|---|---|---|
Ölçüm aralığı: | 600*500*200mm | ölçüm doğruluğu: | 2,5+L/200um |
tekrarlanabilirlik: | 2.5um | Doğrusal Ölçek Çözünürlüğü: | 0.1um |
Sürüş sistemi: | CNC kontrolü, yakın döngü AC Servo sürüş sistemi, joystick, fare veya klavye kontrolü | Aydınlatma: | Programlanabilir 8 bölüm LED halka ışık paralel LED kontur ışığı |
Vurgulamak: | dro okuma sistemleri,dijital okuma dro,Paralel LED Görüş Ölçüm Sistemi |

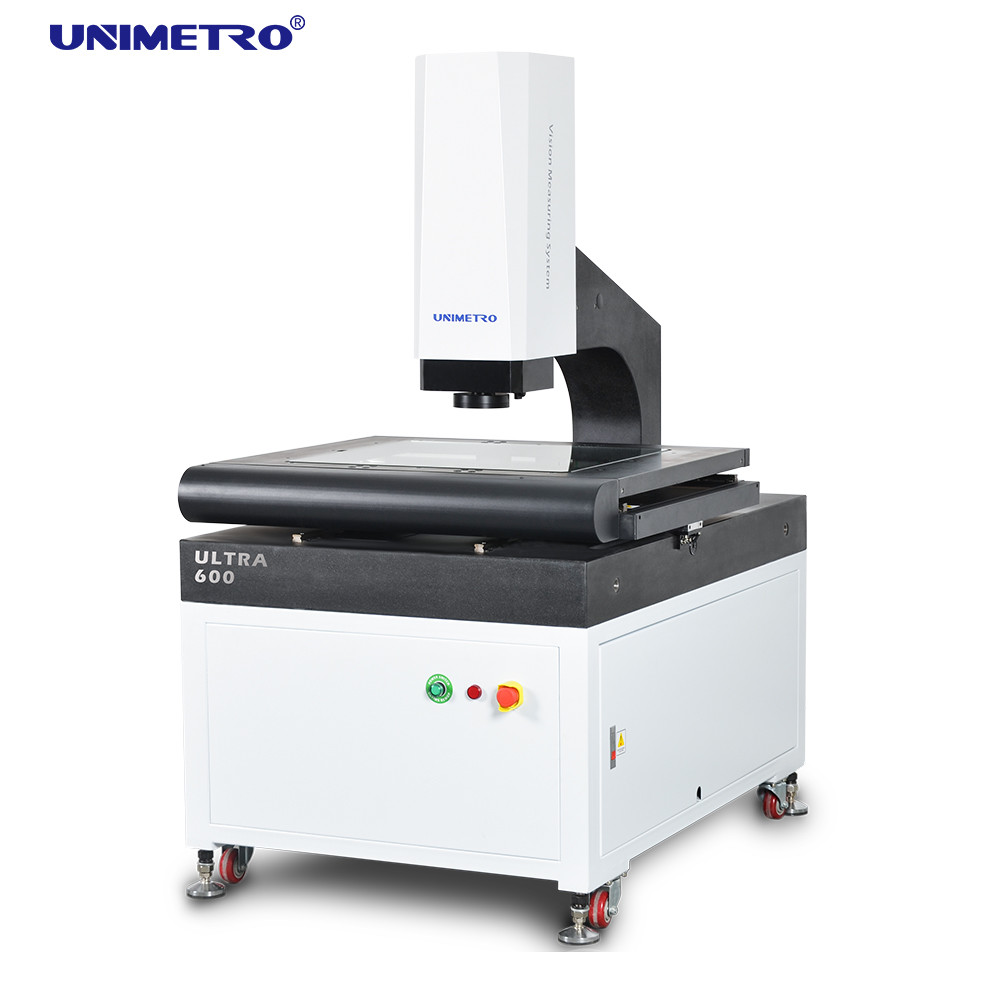

ULTRA serisi Kameralı Ölçüm Sistemi, 3 eksenli otomatik motorlu kontrollü GD&T ölçümü için geliştirilmiş konsol tipi yüksek hassasiyetli tam otomatik kameralı ölçüm cihazıdır.Doğrusal ve geometrik boyutların ölçümünü hızlı ve doğru bir şekilde yapmak için otomatik odaklama, otomatik aydınlatma kontrolü ve donanım ve yazılım konfigürasyonunun otomatik hareketi ile donatılmıştır.
Özellikler
◆ Kalite ayrıntıları kontrolü
Ø Granit taban ve sütun, mükemmel stabilite;
Ø Alüminyum çalışma aşaması, hareket kontrolünü hızlı tepki veren ve esnek hale getirir;
Ø Sert oksidasyon yüzey işleme çizilmez çalışma aşaması;
Ø Hareket sisteminin hassasiyetini ve kararlılığını sağlamak için hassas lineer kılavuz, taşlama bilyalı vidası ve AC servo motor vb. ile standart;
Ø Hareket kontrolü ile gömülü entegre kontrol sistemi ve aydınlatma ve doğrusal ölçek okuma olarak tüm sinyal kontrolü, makinenin performansının son derece kararlı olmasını sağlar.
◆ Yüksek performanslı yapılandırma
Ø XYZ üç eksenli CNC otomatik kontrol ve doğru konumlandırma;
Sistemin konumlandırma doğruluğunu ve ölçüm doğruluğunu sağlamak için Ø 0,1 um yüksek hassasiyetli cam doğrusal cetvel;
Ø Net gözlem ve doğru ölçüm ihtiyaçlarını karşılamak için GIGA yüksek çözünürlüklü renkli kamera;
Ø 6,5x yüksek çözünürlüklü tıklamalı yakınlaştırma lensi, yalnızca doğru ikiye katlama ve bir kez piksel düzeltme gereklidir;
Ø Programlanabilir yüzey 5 halkalı 8 bölümlü LED Soğuk Aydınlatma ve kontur LED paralel aydınlatma ve yerleşik akıllı ışık ayarı ile 8 bölmedeki parlaklığı otomatik olarak kontrol edebilir ve 256 seviyeli parlaklık ayarını akıllıca gerçekleştirebilir.
◆ Esnek genişletilebilirlik
ØÇok sayıda temassız sensör ve hızlı sabitleme sistemi, farklı müşterilerden farklı ölçüm gereksinimlerini karşılayabilen seçenek içindir.
ØMavable renkli LED halka ışık, ULTRA serisi için mevcuttur, bu seriyi farklı malzeme veya şekillerdeki farklı parçalara göre daha esnek ve güçlü kılar, daha güçlü ölçüm uygulaması sunar.
ØULTRA serisinin esnek genişletilebilirliği sayesinde dokunmatik prob, temassız ölçüm sensörleri ve robot kolu ile uyumludur, ölçüm verimliliğini oldukça artırır.
Fonksiyonlar Giriş
-- Yazılım, doğru odaklama, hızlı odaklama ve görüntü ölçüm işlevleri sağlar ve tekrarlama doğruluğu 3um'a ulaşabilir (2x optik büyütmenin üzerinde).
-- Yazılım, rahat ve hızlı konumlandırma işlemi için çeşitli hareket kontrol modları sağlar.
1. Çalıştırma kolu;2. Görüntü penceresinde orta tıklama;3. Çizim penceresinde orta tıklama;4. Öğe listesi penceresini öğeye taşıyın;5. Hareket kontrol penceresinde fareye tıklayın;6. Tarama penceresinde orta fare düğmesi;7. Harita penceresinde orta fare düğmesi;8. Koordinat değerini girin.
-- Yazılım, XY düzlemindeki herhangi bir konumun doğruluğunu sağlamak için doğrusal telafi, bölüm telafisi, Diklik Hatası telafisi, z ekseni düzlük hatası telafisi, lens merkezi ofset hata telafisi gibi çeşitli sistem hatası düzeltme işlevleri sağlar. 2um ulaşabilir.
-- Yazılım, 3B boyut ve yapı çizgisi toleransının basit ölçümünü gerçekleştirmek için görüntü ölçümü temelinde basit prob eklenmesini destekler.
-- Yazılım, Navigasyon görünümünü içe aktarabilir, farenin orta düğmesine tıklayabilir ve test edilecek konumu rahat ve hızlı bir şekilde bulabilir.
parametreler
modeli |
ULTRA 300 |
ULTRA 400 |
ULTRA 500 |
ULTRA 600 |
|
X/Y ekseni Hareketi(mm) |
300x200 |
400x300 |
500x400 |
600x500 |
|
Z ekseni Hareketi |
200mm (müşteri gereksinimlerine göre yükseltilebilir) |
||||
X/Y/Z-3 ekseni Doğrusal Ölçek |
Cam Doğrusal Ölçek Çözünürlüğü: 0.1um |
||||
Rehberlik Modu |
Hassas lineer kılavuz, çift hatlı çift kaydırmalı kılavuz. |
||||
Operasyon modu |
Joystick denetleyicisi, Fare işlemi, otomatik algılama programı. |
||||
Kesinlik |
XYZ ekseni: ≤2,5+L/200um |
||||
tekrarlanabilirlik |
±2,5um |
||||
Video sistemi |
CCD |
Yüksek çözünürlüklü 1/3" Renkli CCD Kamera |
|||
Lens |
6,5X sürekli tıklamalı yakınlaştırma lensi;Optik Büyütme: 0,7X-4,5X;Video Büyütme: 26X~172X(21,5" monitör) |
||||
aydınlatma sistemi |
kontur |
LED paralel kontur aydınlatması |
|||
Yüzey |
0~255 Kademesiz ayarlanabilir 5 halkalı 8 bölmeli LED yüzey aydınlatması |
||||
Büyütme |
0,7X~4,5X |
||||
Ölçüm Yazılımı |
UNIMETRO 2D Tam Otomatik Ölçüm Yazılımı |
||||
Yükleme kapasitesi |
±2,5um |
||||
Çalışma ortamı |
25Kg |
||||
Güç kaynağı |
Sıcaklık 20℃±2℃,Nem Aralığı<2℃/saat, Nem %30~80, Titreşim<0,002g, <15Hz |
||||
Dboyut(G*D*Y)(mm) |
220V/50Hz/10A |
||||
Dboyut(G*D*Y)(mm) |
1600*780*1700 |
1750*920*1700 |
1900x1080x1700 |
1050*1280*1700 |
|
Net ağırlık / kilogram) |
380 |
450 |
600 |
800 |
* L, ölçüm uzunluğudur (mm), Z ekseninin mekanik doğruluğu ve odak doğruluğu, iş parçasının yüzeyi ile ilgilidir.
* Büyütme yaklaşık bir değerdir, monitörün boyutu ve çözünürlüğü ile ilgilidir.
* Görüş alanı(mm) = (çapraz*Yatay*Dikey)
* 0,5X veya 2X objektif isteğe bağlıdır ve görüntü büyütmeyi gerçekleştirir: 13X~86X veya 52X~344X.
