Manuel İşletme Vision Measurement Machine 2D / 3D Ölçüm Yüksek Hassasiyet

Temel bilgi
Menşe yeri: Çin
Marka adı: UNIMETRO
Sertifika: CE,ISO
Model numarası: Temel
Min sipariş miktarı: 1
Fiyat: Discussible
Ambalaj bilgileri: Ağaç çalışması
Teslim süresi: 15 iş günü
Ödeme koşulları: T/T
Yetenek temini: aylık 30 setleri
Detay Bilgi
Ürün adı: Görüş Ölçüm Makinesi Ölçüm aralığı: 200*100*150mm
Çalışma Aşaması: 550*540*930 Ağırlık: 140
Objektif lens: Manuel sabitlenen yakınlaştırma merceği Eksen hareket modu: X, Y, Z ekseni kılavuzu
Büyütme: 18-188X Kamera: Endüstriyel sınıf renkli CCD kamera
Ölçüm çözünürlüğü: 0,5um(0,1um İsteğe Bağlı) Aydınlatma: Programlanabilir LED 8 bölüm, paralel LED kontur ışığı
Vurgulamak:

görüş ölçüm sistemi

,

görüş ölçüm sistemleri

,

Manuel Çalıştırma Görüş Ölçüm Makinesi


Ürün Açıklaması

Manuel Çalışma Vizyon Ölçüm Makinesi 2D / 3D Yüksek Hassasiyet Ölçme

◉ Görsel ölçüm makinesi, doğru fiziksel boyut ölçümü, mikron seviyesine kadar doğruluk için kullanılan bir alettir. Bu, iş parçasının görüntüsünü yakalamak, görüntü pikselini analiz etmek ve ölçüm ile 2D boyutunu hesaplamak için kamerayı kullanan bir optik ölçüm aletidir. yazılım.
◉ BASIC Serisi kameralı ölçüm cihazı, doğru 2D boyut ölçüm uygulamalarının çoğuna ve Kalıp, Elektronik, Yarı iletken, Plastik Enjeksiyon, 3C ürünleri, Medikal gibi farklı sektörlerden son kullanıcılara uyan popüler bir model olan UNIMETRO tarafından tasarlanmış ve geliştirilmiştir. bakım, Havacılık... vb. Ürünlerinizin kalite kontrol sürecinde kullanılan, ürünlerinizin boyut doğruluğunu sağlayan, ürünlerinizi daha rekabetçi hale getiren önemli bir araçtır.
◉ BASIC serisi VMM, hassas parçalar üreten fabrikaların çoğu için en yaygın modeldir.Uygulamayı ölçen küçük miktar numuneleri için uygundur.Kullanıcı dostu yazılım ile 3 eksenli manuel kontrol, operatörün makineyi çok kısa sürede yönetmesini sağlar.

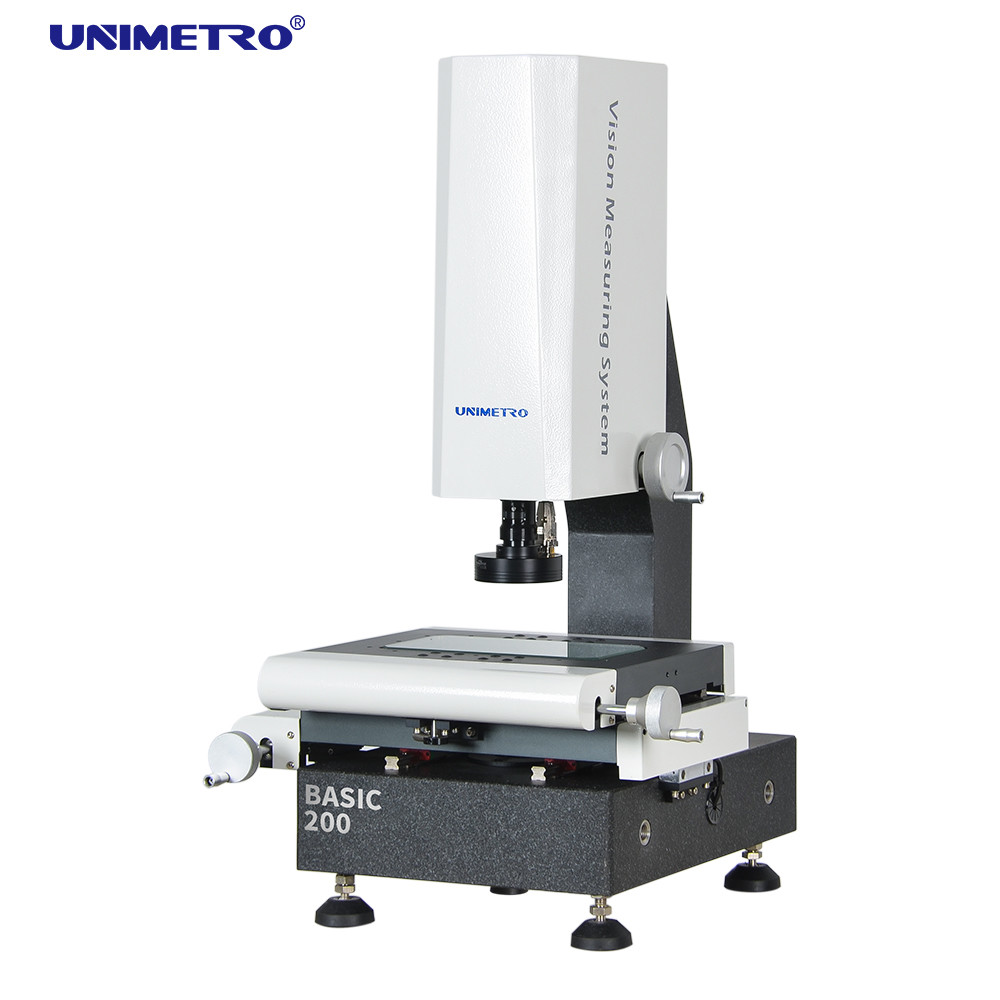

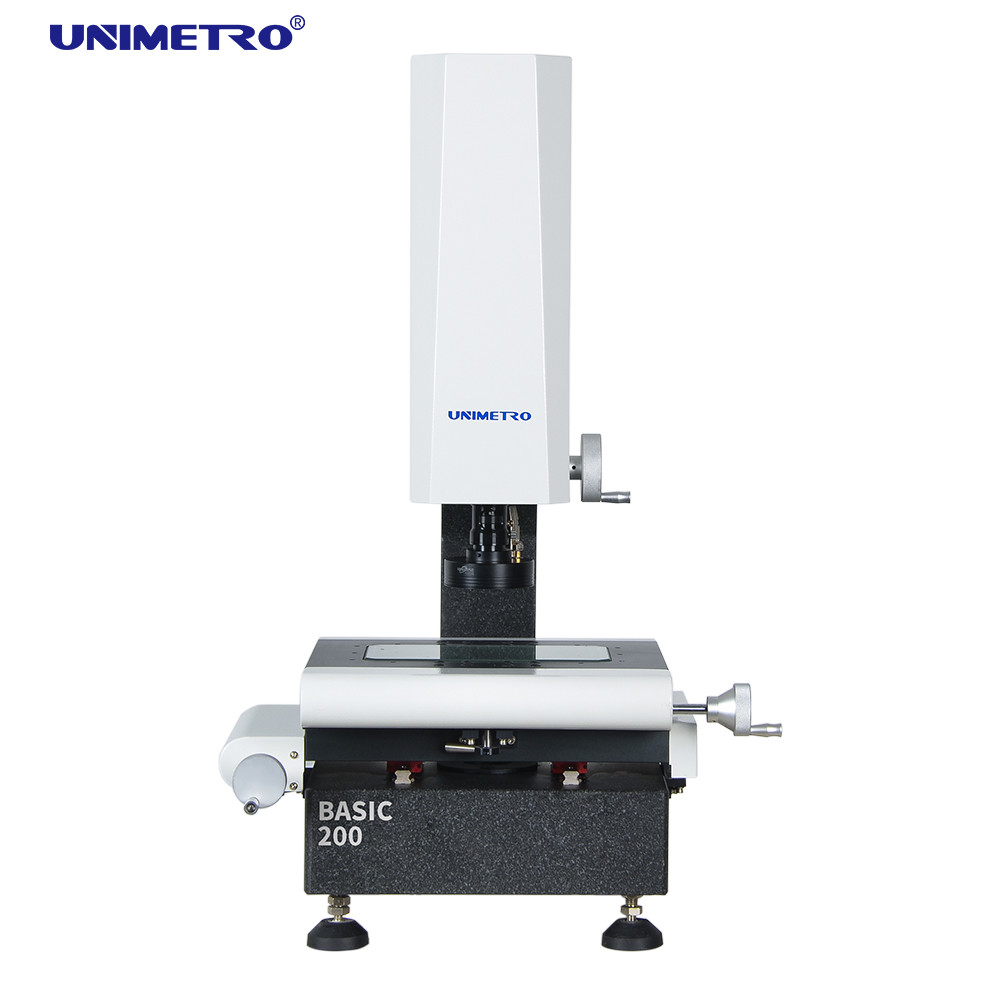

Manuel İşletme Vision Measurement Machine 2D / 3D Ölçüm Yüksek Hassasiyet 0 Manuel İşletme Vision Measurement Machine 2D / 3D Ölçüm Yüksek Hassasiyet 1 Manuel İşletme Vision Measurement Machine 2D / 3D Ölçüm Yüksek Hassasiyet 2



◉ 3 eksenli 0.0005mm yüksek çözünürlüklü lineer sensör ile makine tabanı ve sütunu olarak yüksek doğruluk ve stabilite granitinin kullanılması
---- Her makinenin yüksek performans ve doğruluğunu sağlayın.
◉ Alüminyum çalışma aşaması ve sert anotlama yüzey işleme ile HIWIN lineer kılavuz yolu ve yüksek hassasiyetli lineer kılavuz rayı kullanma.
---- Makinenin yüksek dinamik performansını ve uzun ömürlü kullanımını sağlar.
◉ Doğrusal ölçekler, ışık kontrolü ve tarama sistemi sinyali aktarımı için UNIMETRO tarafından geliştirilmiş entegre bir çekirdek kontrol kutusu kullanma.
---- Kolay kablolama ve bakım sağlayın.Makinenin stabilitesini yüksek oranda artırın.
◉ Paralel ışık yolu ile programlanabilir kontur LED ışığı, görüntünün deformasyonunu önler.
---- Ölçüm doğruluğunu sağlar.
◉ 8 bölümlü yazılım kontrollü LED halka ışık ile çoklu aydınlatma açısı ve parlaklık sunun.
---- Farklı şekil ve malzemelere sahip parçalar için uygundur.
◉ Parça ölçüm programında aydınlatma parametreleri kaydedilebilir, kullanıcıların ölçüm işlemi sırasında ayarlama yapmasına gerek yoktur.
---- Dostu ve rahat kullanım.

parametreler

modeli TEMEL 200 TEMEL 300 TEMEL 400 TEMEL 500
Boyut(mm)(L*W*H) 550*540*930 600*740*980 700*840*980 800*940*980
Ölçüm aralığı (mm)(X*Y*Z) 200*100*150 300*200*200 400*300*200 500*400*200
Ölçüm Doğruluğu (μm) 2,5+L/100 2,5+L/100 2,5+L/100 3+B/100
Tekrarlanabilirlik (μm) 2.5 2.5 2.5 3
Ağırlık (kg) 140kg 190kg 240kg 290kg
Görüntü ve Ölçüm CCD 1.2M piksel HD dijital kamera
Lens 0,7-4,5X manuel girintili yakınlaştırma lensi, büyütme sinyali geri bildirim sensörlü
Büyütme 18-195X (Yalnızca referans içindir. Farklı kamera ve lenslerde büyütme farklı olacaktır.)
Görüş alanı 8,1~1,3 mm
çalışma mesafesi 80mm
Doğrusal ölçek çözünürlüğü 0,5 μm (seçenek için 0,1 μm)
Sürüş sistemi X,Y,Z ekseni manuel kontrolü
Aydınlatma Programlanabilir 4 bölüm LED halka yüzey ışığı, paralel LED kontur ışığı, 8 bölüm LED halka ışık, koaksiyel, seçenek için

Yazılım İşlevleri

◉ CAD dosyasını girin ve ölçün
◉ Parça dizisi ve makro ölçümü
◉ Otomatik odaklama ve yükseklik ölçümü
◉ Gezinme işlevi, hızlı konumlandırmaya yardımcı olur
◉ Güçlü geometrik ölçüm fonksiyonu
◉ Çoklu veri raporları ve grafiksel veri çıkış fonksiyonu


◉ Esnek kullanıcı programı
◉ Referans öğeleri oluşturma
◉ Güçlü kenar algılama işlevi
◉ Birden fazla harici aksesuarı destekleme
◉ Elemanların geometrik toleransının otomatik hesaplanması
◉ Karmaşık üretimin hızlı ve rahat bir şekilde ölçülmesi



Manuel İşletme Vision Measurement Machine 2D / 3D Ölçüm Yüksek Hassasiyet 3
