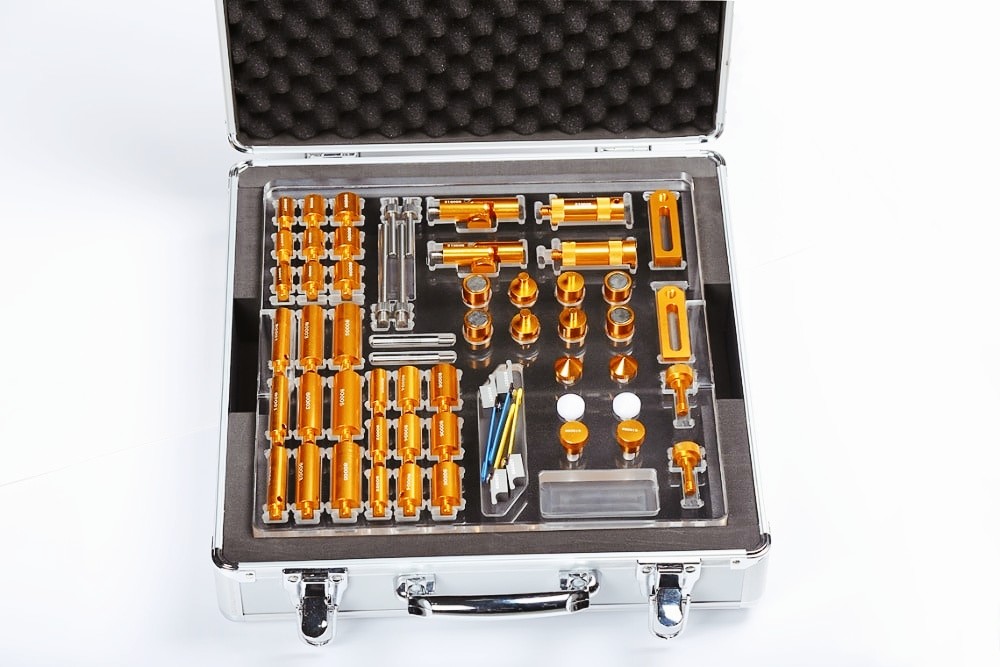

Ürün adı: | CMM sabitleme kitleri | Renk: | Altın |
---|---|---|---|
Malzeme: | Alüminyum 6061 | Boyut: | 60/takım,108/takım |
Başvuru: | Elektronik, havacılık, otomotiv, plastik veya tıbbi bakım vb. | ||
Vurgulamak: | Alüminyum 6061 CMM Fikstür Kitleri,Elektronik CMM Fikstür Kitleri,alüminyum 6061 cmm fikstür bileşenleri |
Başvuru
Flexfix armatür serisi, elektronik, havacılık, otomotiv, plastik veya tıbbi bakım gibi çeşitli sektörlerde yaygın olarak kullanılmaktadır.CMM ve VMM'nin tüm boyut ve modellerine tanıtılabilir.Ölçüm sürecinizi esnek, tekrarlanabilir ve standart hale getiren araçlardır.
CMM'niz için Modüler Fikstür
FlexFix serisi CMM fikstür sistemi UNIMETRO tarafından tasarlanmış ve geliştirilmiştir; bu, CMM kullanıcılarının bileşenler için hızlı ve tekrarlanabilir fikstür kurulumları sağlayarak denetim sürecinin tekrarlanabilirliğini ve doğruluğunu iyileştirmelerine yardımcı olmak anlamına gelir.FlexFix serisi CMM fikstürleri modülerdir ve boyutu, payı veya malzemesi ne olursa olsun herhangi bir parça için eksiksiz bir fikstürle bağlama çözümü sağlamak üzere kullanıcının gereksinimlerine göre genişletilebilir.
Elektronik, havacılık, otomotiv, plastik veya tıbbi bakım gibi çoklu uygulamalar için FlexFix serisi, CMM fikstür gereksinimlerine eksiksiz bir çözüm sağlayabilir.Seri, sistemin doğruluğunu ve güvenilirliğini sağlamak için yüksek hassasiyetli alüminyum malzemeden ve karmaşık üretim sürecinden oluşan çok çeşitli standart boyutlarda M8 dişli bağlantılara sahip fikstür plakaları sunar.Mükemmel fikstürle bağlama çözümleri, verimi artırmak ve denetimde gecikmeleri önlemek için herhangi bir alet kullanmadan çok hızlı bir şekilde monte edilebilir.
Fikstür kitinizi seçme
Flexfix serisi CMM armatürleri, kolay bir başlangıç yapmak için kitler halinde satılmaktadır.Bir kit, bir ana kart ve kapsamlı bir bileşen setinden oluşur.
Taban plakaları için farklı boyut seçeneği sunuyoruz ve kullanıcı, CMM makine boyutuna ve ölçüm gereksinimine göre uygun olanı seçmelidir.
CMM fikstür bileşenleri
Flexfix serisi Fikstürleme bileşenleri, bileşenleri minimum gerekli kuvvetle ve herhangi bir özel alet kullanmadan sıkıca tutmak için tasarlanmıştır; tüm bileşenler, destekleme, sıkıştırma veya presleme dahil olmak üzere farklı işlevlere sahiptir.Makul tasarım, ölçüm parçasında hasar veya bozulmayı önlemeye izin verir.Bu esnek bileşenlerle kullanıcılar, çeşitli parçalar için farklı tipte fikstür kombinasyonları oluşturabilirler.Ayrıca 3D ölçümün net bir prob yolunu ayarlamak da kolaydır.
CMM taban plakaları
Flexfix serisi CMM fikstürleri için birden fazla boyutta taban plakası mevcuttur.Bu, farklı boyutlarda CMM için geniş bir uygulama yelpazesine izin verir ve ayrıca farklı boyuttaki bileşenlerin fikstür ihtiyacını karşılar.
Plakaları yüksek doğruluk, düzlük ve güvenilirlik ile yapmak için CNC işleme, hassas taşlama, anot kaplama ve lazer markalama içeren CMM fikstür taban plakaları için karmaşık bir üretim süreci gereklidir.Standart ölçüler dışında, özel ölçüler ve diş delikleri de sunuyoruz.
Fikstür plakaları alfanümerik bir ızgara deseni sunar ve her fikstür bileşeninin parça numarası kolayca görülebilir.Fikstür bağlama bileşenlerinin her birinin montajını ve konumunu kaydederek kullanıcı kurulumunun tam olarak tanımlanmasını ve belgelenmesini sağlar, böylece aynı kurulum sonraki denetimler için hızlı ve doğru bir şekilde yeniden üretilebilir.
Plaka boyutu:
400*300mm, M8 Diş delikleri
400*400mm, M8 Diş delikleri
500*500mm, M8 Diş delikleri
600*600mm, M8 Diş delikleri
Diğer özelleştirilmiş boyutlar
parametreler
Ürün adı | İşaret | ADET |
|
12*50mm mesafe | 80001 | 6 |
|
12*30mm mesafe | 80002 | 6 |
|
16*50mm mesafe | 80003 | 6 |
|
16*30mm mesafe | 80004 | 6 |
|
20*50mm mesafe | 80005 | 6 |
|
20*30mm mesafe | 80006 | 6 |
|
12*20mm mesafe | 80007 | 6 |
|
16*20mm mesafe | 80008 | 6 |
|
20*20mm mesafe | 80009 | 6 |
|
Ayarlanabilir pivot eklem | 800012 | 2 |
|
Ayarlanabilir kriko standı | 800013 | 2 |
|
Mıknatıs | 800014 | 4 |
|
Karşılaşmayı Sabitle | 800015 | 2 |
|
adaptör | 800016 | 6 |
|
Süpürgelik vidası | 800017 | 2 |
|
Vidalar | 800019 | 2 |
|
Ayarlanabilir slayt | 800020 | 8 |
|
Gerginlik kelepçesi | 800021 | 4 |
|
Kısa gerilimli nemli destek | 800023 | 2 |
|
Uzun gerdirme kelepçesi desteği | 800024 | 2 |
|
koni | 800025 | 3 |
|
naylon koni | 800026 | 3 |
|
Tornavida | 800027 |
|
Şirket Bilgisi
Müşterimiz ve Temsilcimiz
SSS |
---|
Q1: Bir fabrika veya ticaret şirketi misiniz? |
A1: Biz bir fabrikayız ve size 24 saat içinde en hızlı yanıtı veriyoruz. |
S2: Şirketiniz ağırlıklı olarak ne yapıyor? |
A2: Biz esas olarak Vizyon ölçüm makinesi, Koordinat ölçüm makinesi, CMM ve VMM fikstürleri vb. üretiyoruz. |
S3: Uygun Şartname Nasıl Seçilir? |
A3: Ölçülecek ürünün çeşidini ve boyutunu bize bildirdiğiniz sürece, profesyonel ekibimiz size uygun özelliklerde ölçüm aleti tavsiye eder. |
Q4: özelleştirilmiş hizmeti kabul ediyor musunuz? |
A4: Emin olun!Sadece tipik makineler değil, aynı zamanda müşterinin ihtiyaçlarına göre özelleştirilmiş makineler de sağlayabiliriz. |
S5: Garanti süreniz nedir? |
A5: Ürün garanti süremiz 1 yıldır.Ürün kalitemiz çok istikrarlı ve bazı kırılabilir parçalarda çok gelişti.Ürün kalitemizden emin olabilirsiniz. |
