Ana sayfa > Ürünler> Ölçüm Cihazları> 0.05ppm Lazer İnterferometre Ölçüm Sistemi 1nm Çözünürlük

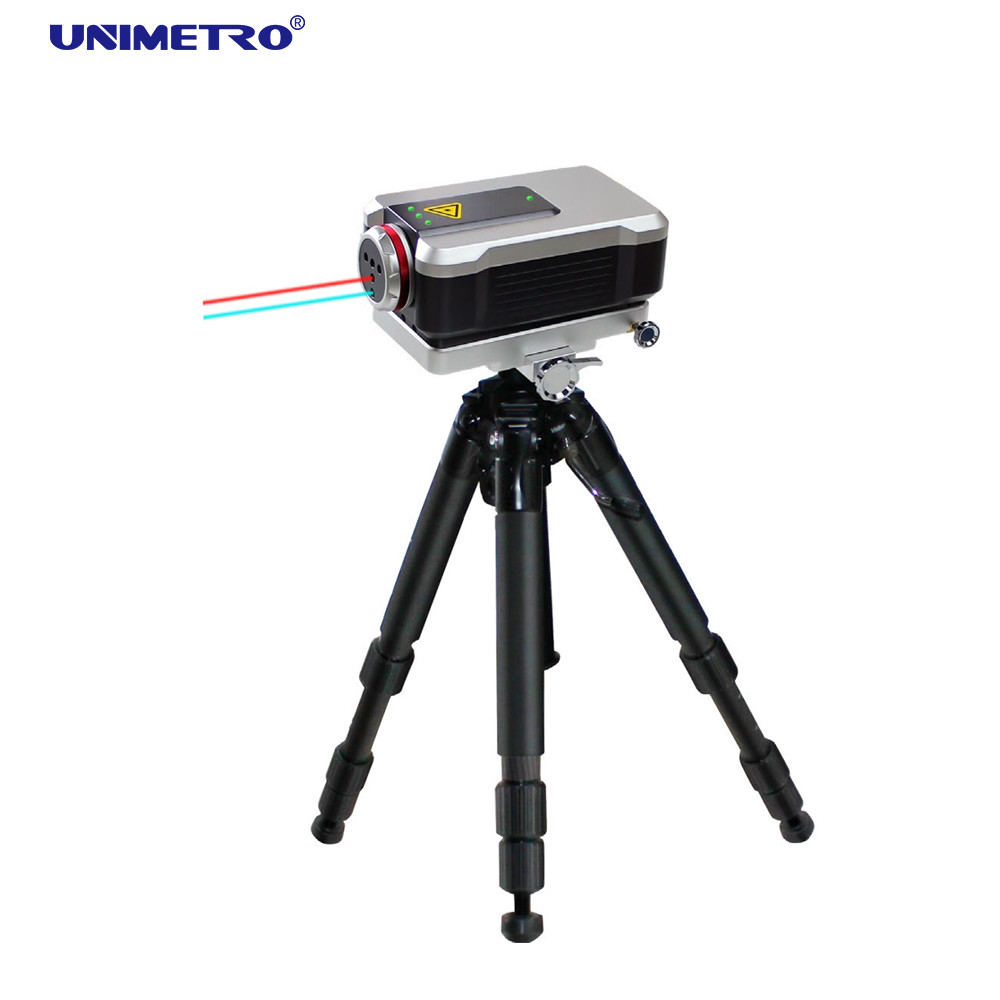

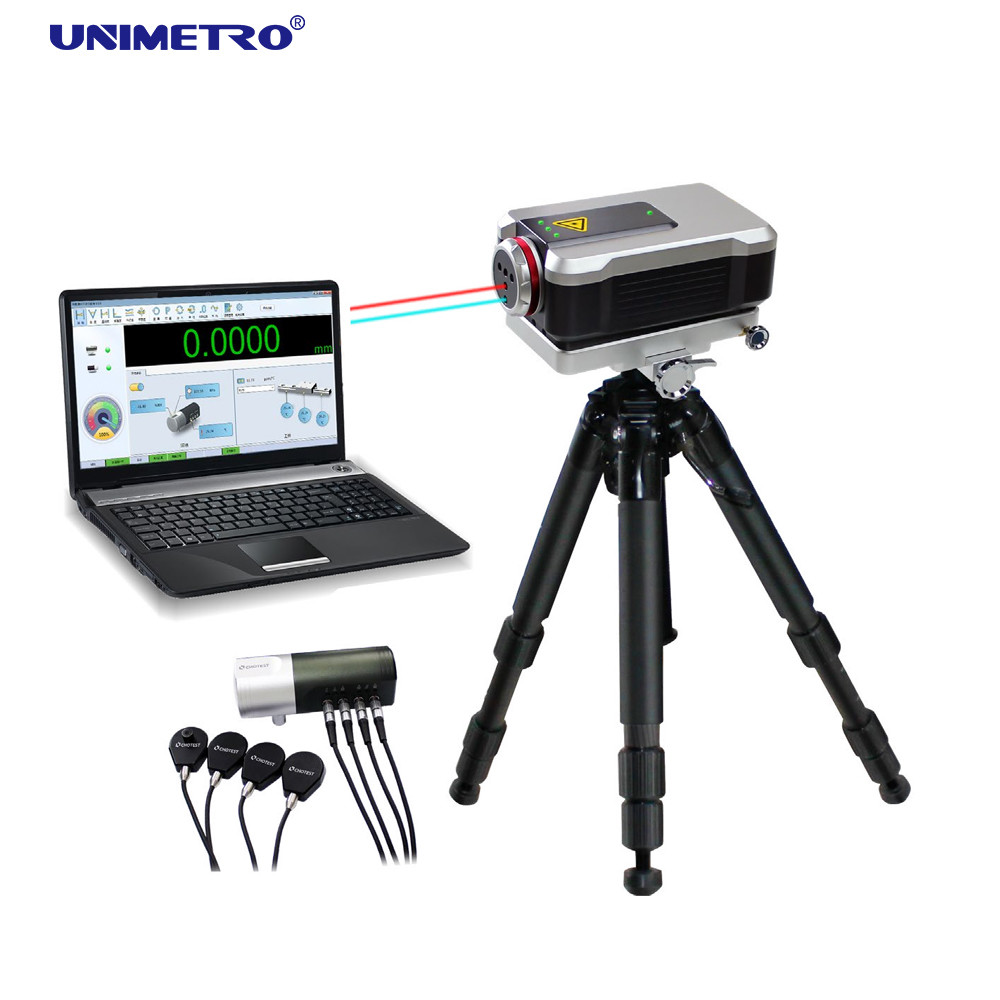

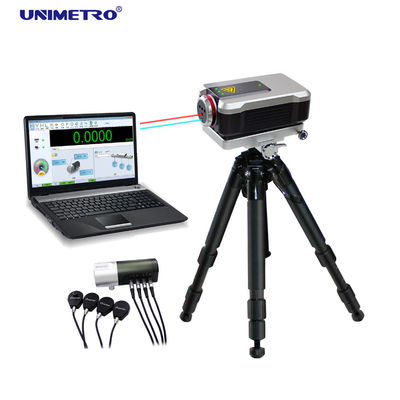

0.05ppm Lazer İnterferometre Ölçüm Sistemi 1nm Çözünürlük

0.05ppm Laser Interferometer Measurement System 1nm Resolution
0.05ppm Laser Interferometer Measurement System 1nm Resolution 0.05ppm Laser Interferometer Measurement System 1nm Resolution
Temel bilgi
Menşe yeri: Çin
Marka adı: UNIMETRO/CHOTEST
Sertifika: CE
Model numarası: SJ6000
Min sipariş miktarı: 1 takım
Fiyat: Discussible
Ambalaj bilgileri: Kağıt kutusu
Ödeme koşulları: T/T
Yetenek temini: 100 set ay
En iyi fiyat Şimdi başvurun
Detay Bilgi
Ürün adı: SJ6000 Lazer İnterferometre Ölçüm Sistemi Doğrusal ölçüm aralığı: 0~80m
Çözünürlük: 1nm Lazer frekansı doğruluğu: 0,05ppm
Çalışma sıcaklığı:: (0-40) ℃ Dinamik yakalama oranı:: 50KHz
Vurgulamak:

0.05ppm Lazer İnterferometre Ölçüm Sistemi

,

1nm Lazer İnterferometre Ölçüm Sistemi

,

1nm Yer Değiştirme Ölçüm İnterferometresi

Ürün Açıklaması



Tanım

Lazer interferometre, ışık dalga boyunu kriter olarak uygulayarak yüksek hassasiyetli, yüksek hassasiyetli bir ölçüm yöntemi olarak tanınmaktadır ve üst düzey üretim alanında yaygın olarak kullanılmaktadır.SJ6000 lazer interferometre, bir ABD tedarikçisinden yüksek frekanslı Helyum-Neon lazer jeneratörü, yüksek hassasiyetli çevresel kompanzasyon modülleri, yüksek hassasiyetli lazer girişim sinyal işleme sistemi, yüksek performanslı bilgisayar kontrol sistemi konusunda ısrar ediyor.Lazer çift boyuna modunun termal frekans stabilizasyon teknolojisi ve geometrik parametreler girişim optik yol tasarımı ile uygulanarak, SJ6000, güçlü anti-parazit performansına sahip uzun vadeli kararlı ve yüksek hassasiyetli (0.05ppm) lazeri hızlı bir şekilde (yaklaşık 6 dakika) çıkarabilir. .Farklı prizma modülleri ile doğrusallık, açı, doğrusallık, düzlük ve diklik ölçebilir, ayrıca dinamik karakteristikleri analiz edebilir.SJ6000, yüksek hassasiyet, yüksek hız, yüksek çözünürlük, uzun menzil gibi birçok avantaja sahiptir.

Fonksiyonlar

1. Yüksek ölçüm hassasiyeti: Çözünürlük, lazer interferometri teknolojisine dayalı olarak nano ölçeğe kadardır; Yüksek hassasiyetli çevresel kompanzasyon ünitesi ile, ortam sıcaklığından, basınçtan, nemden ve malzeme sıcaklığından ölçüm sonucunun etkileri ortadan kaldırılır; lazer termal frekans stabilizasyon kontrol sistemini kullanarak lazerin terim frekans kararlılığı; İnterferoskopu ana bilgisayardan ayırma tasarımı, girişim optik yolunun stabilitesini sağlayan interferoskopun ısı bozulmasını önler.
2. Doğrusallık, açı, doğrusallık, diklik ve diğer geometrik parametreleri ölçebilir; CNC takım tezgahları, koordinat ölçüm makineleri ve diğer hassas hareket ekipmanları için kılavuz rayların doğrusal konumlandırma doğruluğunu ve tekrarlanan konumlandırma doğruluğunu ölçebilir; Pitch'i ölçebilir kılavuz rayların açısı, salınım açısı, dikliği ve düzlüğü, ayrıca takım tezgahlarının döner eksenini kalibre edebilir.
3. Kullanıcı tarafından yapılan kompanzasyon ayarlarına göre sistem otomatik olarak takım tezgahlarının kalibrasyonu için hata kompanzasyon tablosu oluşturur.
4. Dinamik ölçümler (yer değiştirme-zaman eğrisi, hız-zaman eğrisi, ivme-zaman eğrisi), genlik ölçümü ve frekans analizi fonksiyonları ile takım tezgahının titreşim testini, vidalı milin dinamik özelliklerini, tahrik sisteminin tepki özelliklerini analiz edebilir. , kılavuz rayın dinamik özellikleri vb.
5. GB, ISO, BS, ANSI, DIN, JIS ve benzeri yerleşik yerel ve uluslararası standartlar.Sistem, verileri ilgili standarda göre analiz eder ve işler, son olarak karşılık gelen oyma çizelgeleri ve verileri içeren test raporları oluşturur.
6. Ortam sıcaklığı, malzeme sıcaklığı, ortam nemi ve atmosferik basınç parametrelerini otomatik olarak alabilir.Çevresel telafiyi elle veya sistem tarafından otomatik olarak ayarlayabilir.
7. Ölçüm kayıtları için merkezi veri tabanı yönetimi ile kullanıcı ölçüm kayıtlarını nesne tipine, test kurumuna, üretim numarasına, denetçiye, gönderilen kuruma, ekipman numarasına, muayene tarihine ve yürürlük tarihine göre sorgulayabilir ve yönetebilir; Verileri Word'e aktarabilir , Excel, AutoCAD (isteğe bağlı) dosyaları.
8. Kurulumu kolay: Temel ağırlık 15kg, rahat ve taşınabilir.

parametreler

Sistem parametreleri

Çevresel sensörler

1. Ölçüm yöntemi: tek frekans

1. Atmosfer sıcaklığı sensörü: ±0.1℃ (0-40)℃, çözünürlük: 0.01℃

2. Lazer frekans doğruluğu: 0.05ppm

2. Malzeme sıcaklık sensörü: ±0,1°C (0-40)°C, çözünürlük: 0,01°C

3. Dinamik yakalama hızı: 50kHz

3. Atmosferik nem sensörü: ±%5 (%0-95)

4. Isınma süresi: yaklaşık 6 dakika

4. Atmosfer basıncı sensörü: ±0.1kPa (65~115)kPa

5. Çalışma sıcaklığı: (0-40)℃



6. Ortam sıcaklığı: (0-40)℃, nem: %0-95



7. Saklama sıcaklığı: -20°C -70°C


doğrusal ölçüm

açı ölçümü

1. Ölçüm aralığı: (0-80)m

1. Eksen aralığı: (0-15)m

2. Ölçüm hassasiyeti: 0.5ppm (0-40)℃

2. Ölçüm aralığı: ±10°

3. Ölçüm çözünürlüğü: 1nm

3. Doğruluk: ±(0,02%R+0,1+0,24M)″ (R, değeri gösterir, birim: ″;M, m cinsinden ölçülen uzunluktur)

4. Maksimum ölçüm hızı: 4m/s

4. Ölçüm çözünürlüğü: 0,1"
Düzlük ölçümü:



1. Eksen aralığı: (0-15) m



2. Düzlük ölçüm aralığı: ±1,5 mm



3. Doğruluk: ±(0,2%R+0,02M2) μm (R, μm cinsinden değeri gösterir;M, m cinsinden ölçülen uzunluktur)



4. Yüzey boyutu: 180 mm ayarlanabilir, 360 mm ayarlanabilir



5. Ölçüm çözünürlüğü: 0.1μm


Doğruluk ölçümü:

Öğe

eksen aralığı

Ölçüm aralığı

Kesinlik

Çözünürlük

Kısa düzlük

(0.1-4)m

±3,0 mm

±(0,5+0,25%R+0,15M2)μm

0,01 mikron

uzun düzlük

(1-20)m

±3,0 mm

±(5,0+2,5%R+0,015M2)μm

0,01 mikron

Not: R, değeri μm olarak belirtir;M, metre cinsinden ölçülen uzunluktur
diklik ölçümü

Öğe

eksen aralığı

Ölçüm aralığı

Kesinlik

Çözünürlük

Kısa düzlük

(0,1-3)m

±3,0 mm

±(2,5+0,25%R+0,8M)μm/m

0,01 mikron

uzun düzlük

(1-15)m

±3,0 mm

±(2,5+2,5%R+0,08M)μm/m

0,01 mikron

Not: R, değeri μm olarak belirtir;M, metre cinsinden ölçülen uzunluktur
