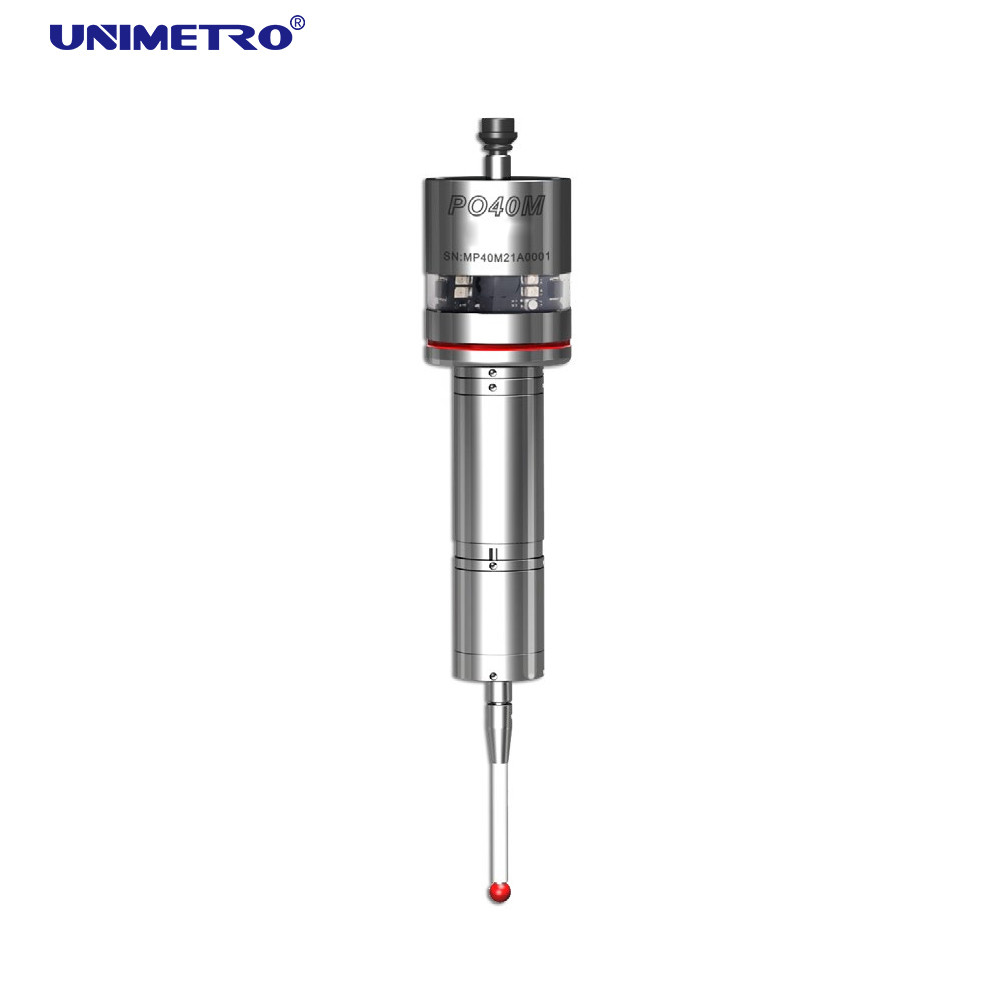

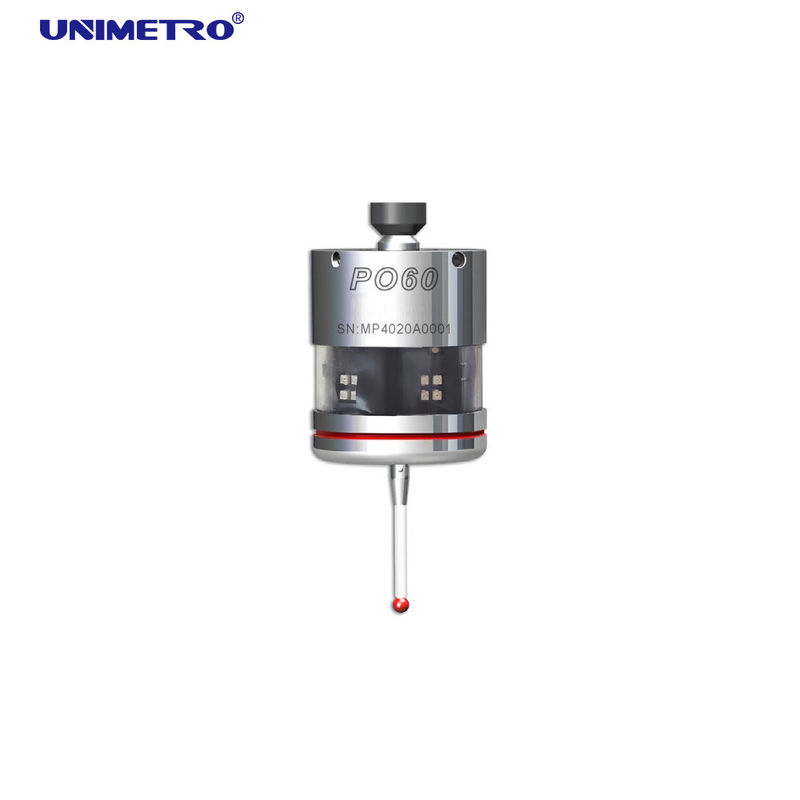

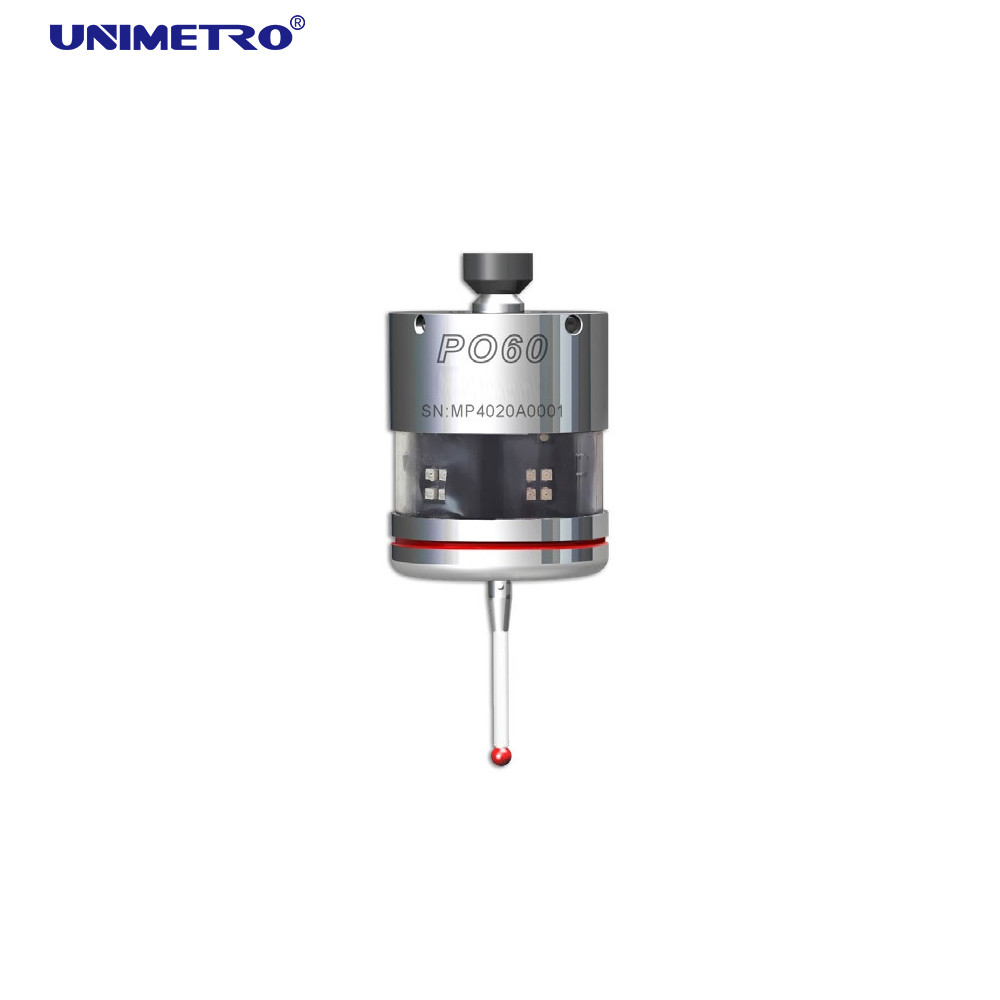

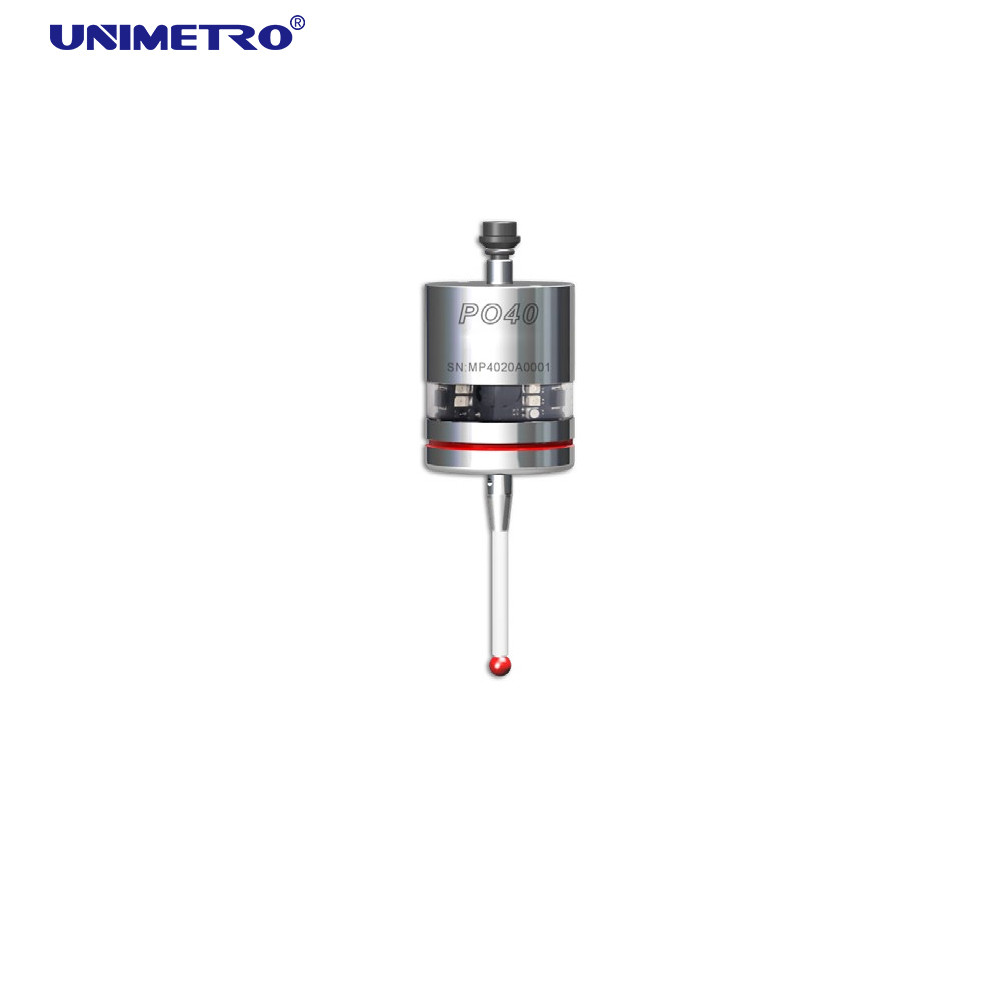

5m İletim Mesafesi Takım Tezgahı Probu, CNC İşleme Tezgahı Probu

Tanım

Takım tezgahı probu PO serisi, en kararlı yapı olan 3 noktalı tetik tasarımı uygular.Probun içinde bir tetikleme ünitesi vardır.Kalem, harici bir kuvvetle radyal veya eksenel olarak hareket ettirildiğinde, tetik ünitesi tetiklenir.Daha sonra sondanın içindeki devre alıcıya bir tetikleme sinyali gönderir ve alıcı bunu takım tezgahına iletir, sonuç olarak takım tezgahının her ekseninin mevcut koordinatları otomatik olarak kaydedilir.Son olarak ilgili noktaların koordinat kayıtlarına göre ölçüm sonuçları hesaplanır.

Fonksiyonlar

CNC işlemeden önce, iş parçasının koordinat sistemini ve referans noktasını otomatik olarak bulun.
CNC işlemede, telafinin gerekli olup olmadığını belirlemek için anahtar boyutları ve ilgili koordinatları otomatik olarak ölçün.
CNC işlemeden sonra, bitmiş ürünü nitelemek için boyutları, şekilleri ve konumları otomatik olarak ölçün.

Özellikler

Yüksek tekrarlanabilirlik: Tek yönlü tekrarlanabilirlik∠1μm
Uzun bekleme süresi: 6 aya kadar
Çok yönlü enerji emici tasarım: Bir çalışma kazası meydana geldiğinde iş milinin darbesini hafifletmeye yardımcı olan 360 ° çok yönlü enerji emici tasarım
Su geçirmez tasarım: Prob ve alıcı için IP67
Akıllı LED göstergeler: Probun mevcut çalışma durumunu göster

parametreler

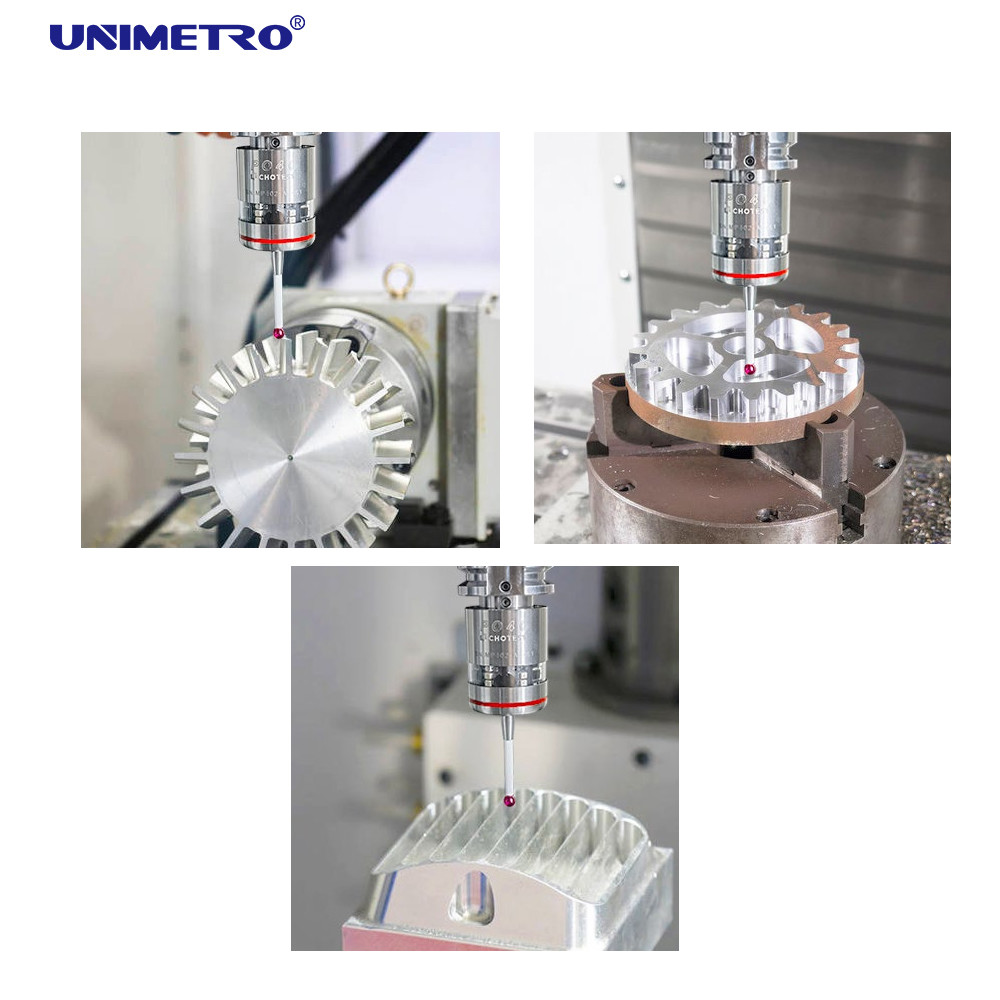

Uygulamalar

Koordinat ayarı: iş parçasının sıfır noktası, iş parçasının doğru koordinat sistemi.
İş parçasını hizalayın: İş parçasının doğru yerleştirilip yerleştirilmediğini ve iş parçasının sıkıştırma tertibatının kuvvetiyle deforme olup olmadığını kontrol edin.
Boyut ölçümü: sahne yüksekliği, uzunluğu, çapı
Konum ölçümü: delik mesafesi, diklik, açı vb.
Kavisli yüzey ölçümü: bıçak şekli, kalıp yüzeyi, karmaşık şekil
İşlem sonrası inceleme: Aşırı toleransı bulun, takım telafisini düzeltin
İş parçasının yerleştirilip yerleştirilmediğini kontrol edin
