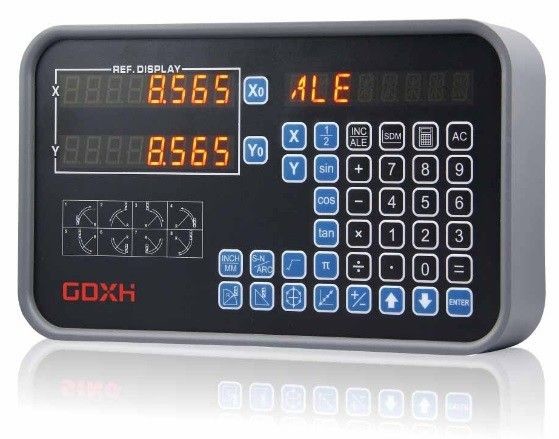

EMC Tasarımı, Doğrusal Kompanzasyon ve Gürültü Bağışıklığına Sahip 2 Eksenli Dijital Okuma Sistemi, Model XH-2E

Taşlama makineleri, delik işleme makineleri ve ölçüm aletleri gibi mikron seviyesinde doğruluk gerektiren uygulamalarda, gerekli hassasiyetin yalnızca makine gövdesi yapısıyla elde edilmesi hem maliyetli hem de zorludur.

XH-2E serisi 2 eksenli dijital okuma sistemleri, doğrusal olmayan hata telafisini birleştirerek uygun maliyetli bir çözüm sunar. CNC makine kontrolörlerinde kullanılan dengeleme yöntemlerine benzeyen bu gelişmiş işlev, pahalı mekanik değişikliklere gerek kalmadan ekran doğruluğunu önemli ölçüde artırır.

XH-2E serisi, dönüştürücü sinyal girişi için gelişmiş bir üç aşamalı gürültü filtresi içerir ve geniş frekans bant genişliğinde (1kHz-1000MHz) kapsamlı gürültü zayıflatma sağlar.

PCB ve bileşen düzenlerimiz, gürültü bağışıklığını ve EMC performansını en üst düzeye çıkarmak için belirlenmiş yönergeleri sıkı bir şekilde takip eder. Sistem, optimum performans ve elektrik kaynağı girişimine karşı koruma sağlamak için doğrusal bir güç kaynağı kullanır.

XH-2E serisi, membran anahtar imalat endüstrisinde mevcut en yüksek kaliteli membran filmi olarak tanınan, Birleşik Krallık'taki AUTOTYPE Ltd. firmasının Autotex serisi polyester filmini içerir.

Bu birinci sınıf malzeme, yaygın endüstriyel solventlere karşı olağanüstü kimyasal direnç sunar ve 100.000 işlemlik minimum anahtar ömrü beklentisi sunar.

XH-2E muhafazası, dahili elektronikleri, EDM işleme proseslerinden kaynaklanan toz ve buharlaşmış soğutma sıvısı dumanları da dahil olmak üzere tehlikeli atölye ortamlarından korumak için tamamen yalıtılmıştır.

Kapalı ortamda aşırı ısınmayı önlemek için sistem, etkili ısı dağıtımı için metal bir ön plaka ve panel kullanır ve bunu ultra düşük sıcaklık artışlı bir transformatörle tamamlar.

Öğütücü uygulamaları için yüksek doğruluk ve çözünürlük (1μm) ekran şarttır. Ancak çalışma sırasındaki makine titreşimleri, özellikle büyük öğütücülerde ekran rakamlarının değişmesine neden olabilir.

Yenilikçi titreşim filtreleme işlevi ekranı sabitleyerek insan hatasını azaltan ve operasyonel verimliliği artıran rahat, istikrarlı okumalar sağlar.
