0 ~ 200 mm aralıklı Freze Ölçme Makinesi

0~200mm Aralığında Freze Ölçme Makinesi









Ürün uygulaması

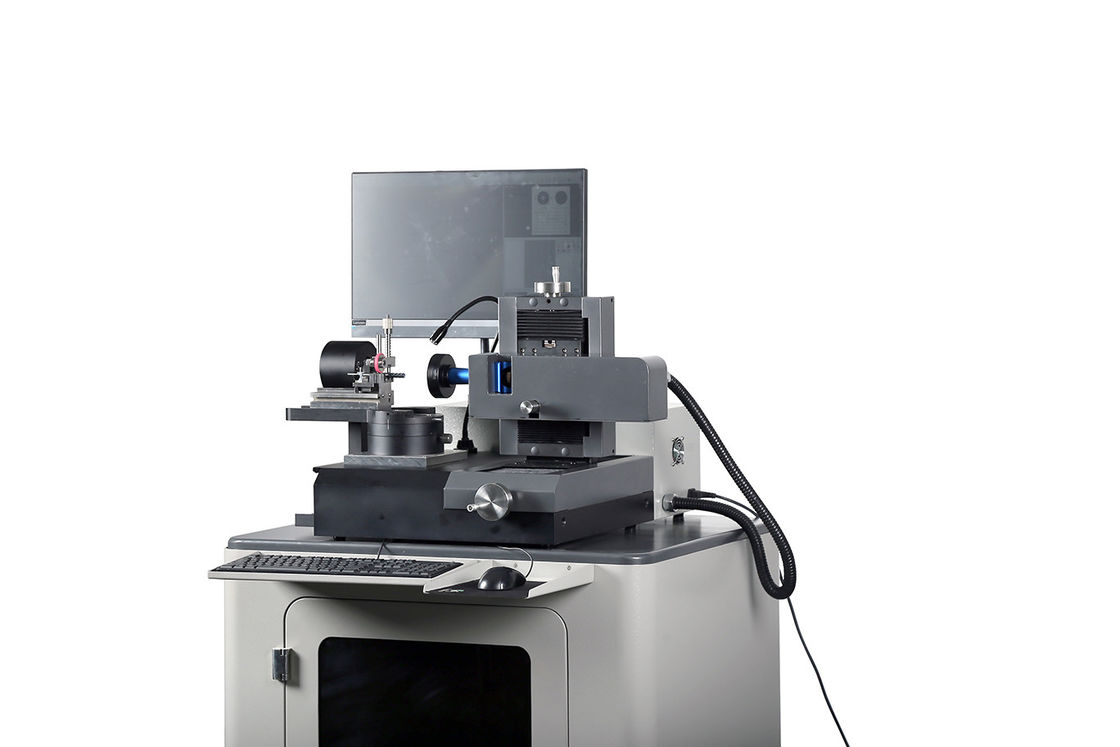

UNIMETRO RANGER600 Tool VMM Makinesi, Esnek aydınlatma sistemi altında matkaplar, frezeler ve sayaçlar ve havşalar için evrensel ölçüm makinesidir.Kompakt tasarımı ve mükemmel stabilitesi sayesinde RANGER600, metroloji odasında, muayene sırasında veya doğrudan üretimde kullanılabilir.RANGER600 Takım Kontrol sistemi, dış kontur veya açılar gibi tek bir kriterin hızlı kontrolünden özel takım geometrilerinin eksiksiz kontrolüne kadar her tür metal kesme takımı için en iyi cihaz olmasını sağlayan SMARTOOL evrensel ölçüm yazılımı ile yapılandırılmıştır. .Kullanıcılar, RANGER600 ile kolayca bir PUT-MEASURE-ANALİZ ölçüm işlemi gerçekleştirebilir.






Gelişmiş Tasarım



--Ergonomik tasarım ve sağlam yapı.
--HD görüntü yakalama ve görüntüleme kombinasyonu, ayrıca mikroskop büyütme seviyesi isteğe bağlıdır.
--Yüksek hassasiyetli kodlayıcı döner tablaya yerleştirilmiştir, kullanıcılar için hassas açı konumu sunar.
-- Standart özellikler için kontur aydınlatması ve serbest açılı yardımcı ışık da dahil olmak üzere yüzey aydınlatması için çok bölümlü programlanabilir LED halka ışığı.
--SMARTOOL ölçüm yazılımı, kesici takımlar için özel ölçüm işlevi sunar.







parametreler



Freze Ölçüm Sistemi ÖZELLİKLERİ
X ekseni hareketi	80mm
Y ekseni hareketi	60mm
Z ekseni ölçüm aralığı	60mm
Maksimum araç Çapı	20 mm (isteğe bağlı 30 mm)
Maksimum takım uzunluğu	200 mm (isteğe bağlı 350 mm)
çalışma mesafesi	90mm
Lens	0.7X-4.5X girintili zoom lensi
Kamera	2M piksel HD kamera/5M piksel HD kamera(Seçenekler)
Doğrusal ölçek çözünürlüğü	0,0001 mm
Büyütme	12.6X-79.2X/25.2X-158.4X(isteğe bağlı)
Görüş alanı	27*20mm~4.3*3.3mm/13.5*10mm~2.3*1.6mm(Opsiyonel)
Ölçüm doğruluğu	X~Y,(2.5+L/100)μm,L ölçülen uzunluktur
bilgisayar	HEPSİ BİR ARADA PC sistemi, Windows 10 OS, 24" LCD monitörlü
aydınlatma sistemi	8 bölüm LED halka ışık, kontur ışığı ve esnek yardımcı ışık, tüm yazılım kontrollü ve programlanabilir.
Giriş biçimi	DXF dosyaları
Çıkış formatı	EXCEL, DXF





Özellikler



RANGER600'ün döner tablası, ölçüm işlemi sırasında daha hızlı ve hassas bir alet açısı konumu için 0 derece ve 90 derece olmak üzere 2 mekanik sabit açı sunar.0 derece konumunda kullanıcılar Takım Sonu, Takım Ucu - Merkez mil, Takım Ucu - ön açı vb. ölçümlerini yapabilirler. Helis açısı, Eksenel Ön açı, Birinci Arka açı, İkinci Arka açı ve Devirme için 90 derecelik konum mevcuttur. Kenar açısı vb.
Başka bir açı konumu gerekliyse, kullanıcılar döner tablaya gömülü olan doğru kodlayıcıyı da kullanabilirler.Açı okuması yazılımda görüntülenir.











Yazılım İşlevi



Lider kesici takım ölçüm çözümü
SMARTOOL Kesici Takımlar Ölçme Yazılımı, yüksek doğrulukta optik ve dijital ölçüm teknolojisine dayalı olarak geliştirilmiştir, kullanımı kolay ve sezgiseldir ve özellikle taşlama işinde üretilen veya bilenmiş takımlar için çok sayıda ölçüm ve değerlendirme algoritması sunar.



Tüm büyütmelerde keskin, yüksek kontrastlı görüntüler. Tüm büyütmeler kalibre edilmiştir.
Yüksek yakınlaştırma seviyesi, en küçük yüzey detaylarının bile analiz edilmesini veya mikro aletlerin incelenmesini sağlar.
Sezgisel ve kolay kullanımlı yazılım arayüzü-hızlı ve kolay ölçüm uygulaması için tüm fonksiyon tuşları ve operasyon paneli grafikseldir ve otomatik kenar algılama fonksiyonu, farklı operatörlerin ölçüm sonucu farkını ortadan kaldırmaya yardımcı olur.
Obiect görüntü görünümü ve gerçek zamanlı kontur eğrisi görünümü arasında ücretsiz geçiş - kullanıcılar, dinamik döndürme işlemi sırasında aletlerin maksimum kenarlarını gözlemleyebilir ve ölçebilir. Gelişmiş kalibrasyon ve telafi işlemi - SMARTOOL yazılımı, gelişmiş kalibrasyon ve telafi işlevi sunar. ölçümün doğruluğunu artırın.






Ölçme Yeteneği



Helis Açısı Eksenel Ön Açı Birinci Arka Açı


Takım Ucu Takım Ucu - Merkez Mil Takım Ucu - Ön Açı
