Ana sayfa > Ürünler> Optik Profil Projektörü> 300 mm Ekranlı Optik Profil Projektörü Fix Sahne ağır yük 250 mm seyahat

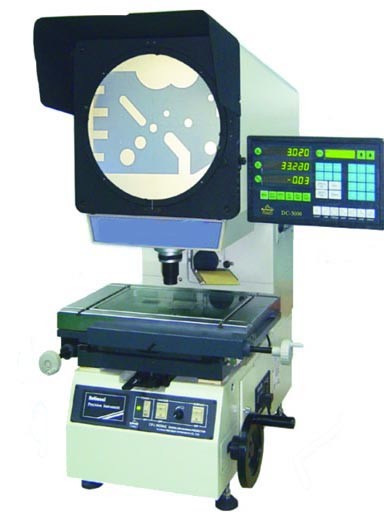

300 mm Ekranlı Optik Profil Projektörü Fix Sahne ağır yük 250 mm seyahat

300 mm Screen Optical Profile Projector Fix Stage Heavy loading 250 mm travel
300 mm Screen Optical Profile Projector Fix Stage Heavy loading 250 mm travel
Temel bilgi
Menşe yeri: Çin
Marka adı: UNIMETRO
Model numarası: UNIPJ-300AZ
Min sipariş miktarı: 1
Fiyat: Discussible
Ambalaj bilgileri: Ağaç çalışması
Teslim süresi: 5 çalışma günleri
Ödeme koşulları: T/T
Yetenek temini: Ayda 20
En iyi fiyat Şimdi başvurun
Detay Bilgi
Ölçüm doğruluğu: ≤ (3+L/75) Ekran Boyutu (mm): Ф 312mm, görüntüleme aralığı>Ф300(çapraz çizgi ile)
Ekran döner aralığı: 0°～360° Döner açı çözünürlüğü: 1' veya 0.01°
Aydınlatma: 24V / 150w - halojen lamba
Vurgulamak:

Dijital profil projektör

,

profil projeksiyon makinesi

Ürün Açıklaması



300 mm Perde Optik Profil Projektör Sabitleme Aşaması Ağır yükleme 250 mm hareket





Özellikler



Yüksek dikeylik: Olgun kurulum teknolojisi, XY, XY ve YZ ekseninin dikeyliğini sağlar.



Yüksek doğruluk: 3+L/75um ölçüm doğruluğu, sektörde lider.



Ağır yükleme: Gelişmiş mekanik tasarım, sabitleme aşaması, maksimum 50 KG yükleme sunar ve maksimum yükleme altında doğruluk sabit kalır.



Olağanüstü optik yapı: UNIPJ serisi optik profil projektörü, olağanüstü optik tasarıma sahiptir, kullanıcılara net görüntü sunar ve ortam ışık kaynağının etkisini ortadan kaldırır.



300 mm Ekranlı Optik Profil Projektörü Fix Sahne ağır yük 250 mm seyahat 0  300 mm Ekranlı Optik Profil Projektörü Fix Sahne ağır yük 250 mm seyahat 1



Hassas açı ölçümü: projeksiyon ekranı A ekseni, geleneksel kodlayıcı yerine daire ızgaralı konum dönüştürücü kullanır, mekanik hatayı ve geri tepmeyi ortadan kaldırır, açı ölçümünün yüksek doğruluğunu sağlar.



300 mm Ekranlı Optik Profil Projektörü Fix Sahne ağır yük 250 mm seyahat 2





giriiş



UNIPJ-300AZ serisi profil projektörü, olağanüstü optik sistemi ve doğru büyütme ile iyi bilinir, kontur kenar ölçüm hatası, kontur ışığını kullanırken %0,08'den azdır.Ayrıca ayak pedalı dahildir, kullanıcılara daha rahat kullanım sunar.



UNIPJ-300AZ serisi profil projektörü, sabit sahne yapısı kullanıyor.Kullanıcılar odaklama için optik kutuyu hareket ettirir.Bu, çalışma aşaması için çok daha ağır yükleme kapasitesi sağlar.Ayrıca sahne seyahat boyutunun geleneksel modellerden çok daha büyük olması mümkündür.





parametreler

modeli

olumsuz görüntü

UNIPJ-3015A

UNIPJ-3020A

UNIPJ-3025A

olumlu imaj

UNIPJ-3015AZ

UNIPJ-3025AZ

UNIPJ-3025AZ
Çalışma masasıSahne boyutu (mm)

354*228

404*228

450*280
Cam boyutu (mm)

210*160

260*160

306*196
X ekseni, hareket (mm)

150

200

250
Y ekseni, seyahat (mm)

100

100

250
Z ekseni, seyahat (mm)

100

100

100
Ağırlık

(kilogram)

160

160

180
Boyut (U * G * Y)

(mm)

780*780*1100

780*780*1100

810*780*1120
Ölçüm doğruluğu(um)

&le (3+L/75) (L ölçülecek iş parçasının uzunluğudur,birim:mm)
Çözünürlük (X ekseni, Y ekseni)

0,5μm

Yansıtıcı ekran

Ekran boyutu (mm)

∅312 kullanılan aralık>∅300(çapraz çizgi ile)

Ekran döner aralığı

0°～360°

Döner açı çözünürlüğü

1‵ veya 0.01°

Lens

Büyütme

10X(seçenek)

20X(seçenek)

50X(seçenek)

100X(seçenek)
Nesne görünümü (mm)

∅60

∅30

∅15

∅6
Çalışma mesafesi (mm)

77.7

44.3

38.4

25.4
Max.İş parçası yüksekliği

90mm

90mm

90mm

90mm
Veri işleme sistemi

İngilizce olarak görünen DC-3000 çok fonksiyonlu veri işleme sistemi, verileri toplamak ve nokta, çizgi, daire, açı ve mesafeyi ölçmek için kullanılabilir.
Aydınlatma

İletim ve yansımanın aydınlatılması: 24V/150w-halojen lamba.
Güç

110V/220V(AC) 50/60Hz toplam güç=400W
Soğutma

hayranlar tarafından
Aksesuarlar

Min-yazıcı (seçenek), Kenar dedektörü (seçenek), M2D yazılımı (seçenek) vb., daha fazla ayrıntı için lütfen Profil Projektörü aksesuarlarına bakın
