Motorlu Z Eksenli Optik Profil Projekörü, 0.1 mm Traverse Hız ve 0.5 mm Çözünürlük

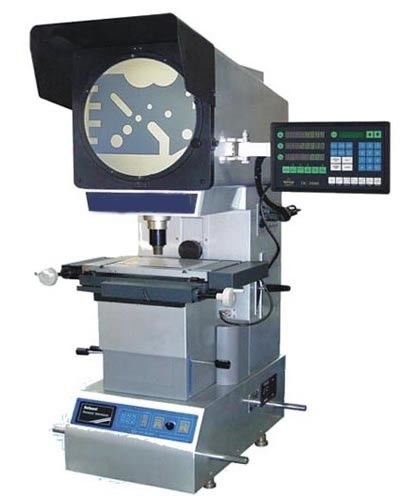

Optical Profile Projector with Motorized Z-Axis, 0.1 mm Traverse Speed and 0.5 mm Resolution
Optical Profile Projector with Motorized Z-Axis, 0.1 mm Traverse Speed and 0.5 mm Resolution
Temel bilgi
Menşe yeri: Çin
Marka adı: UNIMETRO
Model numarası: UNIPJ-3000DZ
Min sipariş miktarı: 1
Fiyat: Discussible
Ambalaj bilgileri: Ağaç çalışması
Teslim süresi: 10 iş günü
Ödeme koşulları: T/T
Yetenek temini: 10 ayda
En iyi fiyat Şimdi başvurun
Detay Bilgi
Z Eksen hareketi: Motorlu X,Y ekseni Hareketi: Manuel
Çözünürlük: 0,5 mm Büyütme: Seçenek için 10, 20, 50, 100 X
Z Ekseni Hareket Hızı: 5, 1, 0,01 Güç: 110V/220V(AC) 50/60Hz toplam güç=400W
Vurgulamak:

Dijital profil projektör

,

yatay profil projektör

Ürün Açıklaması

Z Eksenli Motorlu Optik Profil Projekör Seyahat Hızı 0.1 mm Çözünürlük 0.5 mm
Tanıtım

UNIPJ-3000DZ optik profilli projektör, Z eksen hareketleri için adım motoru kullanıyor, daha kolay ve daha hızlı odaklama süreci sunuyor.Farklı uygulamaları karşılamak için.

UNIPJ-3000DZ serisi optik profil projektörü, mükemmel kalite optik sistemle yerleştirilmiştir. Serisi net görüntü ve doğru büyütme işlenmiştir.Kontür ölçümünün hatası 0'dan küçük.Koordinatın gösterim hatası (3+l/75) um altında (L, ölçülecek iş parçasının uzunluğudur, birim: mm).

Motorlu Z Eksenli Optik Profil Projekörü, 0.1 mm Traverse Hız ve 0.5 mm Çözünürlük 0
Özellikleri
  • Motorlu Z eksen hareketi.
  • Sabit ve yüksek sertlik çalışma aşaması, doğru ölçümün temelidir.
  • 0.5um çözünürlüklü doğrusal ölçeklerle gömülü, daha hassas ölçüm sunar.
  • Köşe ölçümü için kodlayıcı yerine daire ızgara dönüştürücüsü kullanmak, daha yüksek doğruluğu sağlar.
  • Mükemmel optik sistem, net görüntü.
  • Parlaklık ayarlanabilir aydınlatma, kullanıcıların net görüntü ve kenar elde etmesine yardımcı olur.
  • Yüzey ışığı dahil. Kullanıcılar aynı zamanda serilerle nesnenin yüzeyini gözlemleyebilirler.
Motorlu Z Eksenli Optik Profil Projekörü, 0.1 mm Traverse Hız ve 0.5 mm Çözünürlük 1
Parametreler
Spesifikasyon

Model

UNIPJ-3015DZ

UNIPJ-3020DZ
Çalışma masasıMetal masanın boyutu ((mm)

354*228

404*228
Cam masa.

210*160

260*160
X eksen, yolculuk ((mm)

150

200
Y eksen, yolculuk (mm)

100

100
Z ekseni, yolculuk ((mm)

100

100
Ağırlık

(kg)

120

125
Boyut ((L*W*H)

(mm)

770*550*1100

770*550*1100
Ölçme doğruluğu (mm)

X-oks,Y-oks: ((3+L/50) Z-oks;4+L/10 (L, ölçülecek parçaların uzunluğudur, birim: mm)
Z ekseni yolculuk hızı

5,1,0.01
Çözünürlük (X-eksen,Y-eksen)

0.5μm

Projector ekranı

Ekran boyutu ((mm)

F312 kullanılmış aralığı> F300 (çapraz çizgi ile)

Ekran dönme aralığı

0° 360°

Döner açı çözünürlüğü

1‵ veya 0.01°

Lens

Büyütme

5X ((opsiyon)

10X ((opsiyon)

20X ((opsiyon)

50X ((opsiyon)

100X ((opsiyon)
Nesne görünümü ((mm)

F60

F30

F15

F6

F3
Çalışma mesafesi ((mm)

53

77.7

44.3

38.4

25.3
Veri işleme sistemi

İngilizce olarak ortaya çıkan DC-3000 çok fonksiyonel veri işleme sistemi, verileri toplamak ve noktayı, çizgiyi, daireyi, açıyı ve mesafeyi ölçmek için kullanılabilir.
Işıklandırma

Akış ve yansımanın aydınlatılması:24V/150w halogen lamba.
Güç

110V/220V ((AC) 50/60Hz toplam güç=400W
Soğutma

Hayranlar tarafından.
Aksesuarlar

Min yazıcı ((opsiyon), Kenar dedektörü ((opsiyon), M2D yazılımı ((opsiyon) ve benzeri, lütfen daha fazla ayrıntı için Profil Projector için aksesuarlara bakın
Önerilen destek tablosu

Yükleme ağırlığı> 250kg Boyut: 800 ((L) * 550 ((H) * 650 ((W) mm
Şirket Bilgisi
Motorlu Z Eksenli Optik Profil Projekörü, 0.1 mm Traverse Hız ve 0.5 mm Çözünürlük 2
Motorlu Z Eksenli Optik Profil Projekörü, 0.1 mm Traverse Hız ve 0.5 mm Çözünürlük 3
Motorlu Z Eksenli Optik Profil Projekörü, 0.1 mm Traverse Hız ve 0.5 mm Çözünürlük 4
Motorlu Z Eksenli Optik Profil Projekörü, 0.1 mm Traverse Hız ve 0.5 mm Çözünürlük 5
Müşterimiz ve Ajanımız
Motorlu Z Eksenli Optik Profil Projekörü, 0.1 mm Traverse Hız ve 0.5 mm Çözünürlük 6
Motorlu Z Eksenli Optik Profil Projekörü, 0.1 mm Traverse Hız ve 0.5 mm Çözünürlük 7
Sık Sorulan Sorular
Motorlu Z Eksenli Optik Profil Projekörü, 0.1 mm Traverse Hız ve 0.5 mm Çözünürlük 8S1: Fabrika mı yoksa ticaret şirketi misiniz?
Motorlu Z Eksenli Optik Profil Projekörü, 0.1 mm Traverse Hız ve 0.5 mm Çözünürlük 9A1: Biz bir fabrikayız ve size 24 saat içinde en hızlı cevabı veriyoruz.
Motorlu Z Eksenli Optik Profil Projekörü, 0.1 mm Traverse Hız ve 0.5 mm Çözünürlük 8S2: Şirketiniz esas olarak ne yapıyor?
Motorlu Z Eksenli Optik Profil Projekörü, 0.1 mm Traverse Hız ve 0.5 mm Çözünürlük 9A2: Biz esas olarak Vision ölçüm makinesi, Koordinat ölçüm makinesi, CMM ve VMM armatürleri vb. üretiyoruz.
Motorlu Z Eksenli Optik Profil Projekörü, 0.1 mm Traverse Hız ve 0.5 mm Çözünürlük 8S3: Uygun bir özellik nasıl seçilir?
Motorlu Z Eksenli Optik Profil Projekörü, 0.1 mm Traverse Hız ve 0.5 mm Çözünürlük 9A3: Bize ölçülecek ürünün çeşitliliğini ve boyutunu söylediğiniz sürece, profesyonel ekibimiz size uygun özelliklerin ölçüm cihazını tavsiye eder.
Motorlu Z Eksenli Optik Profil Projekörü, 0.1 mm Traverse Hız ve 0.5 mm Çözünürlük 8S4: Özel hizmeti kabul ediyor musunuz?
Motorlu Z Eksenli Optik Profil Projekörü, 0.1 mm Traverse Hız ve 0.5 mm Çözünürlük 9A4: Emin olun! Sadece tipik makineleri değil, müşterinin ihtiyaçlarına göre özel makineleri de sağlayabiliriz.
Motorlu Z Eksenli Optik Profil Projekörü, 0.1 mm Traverse Hız ve 0.5 mm Çözünürlük 8S5: Garanti süreniz nedir?
Motorlu Z Eksenli Optik Profil Projekörü, 0.1 mm Traverse Hız ve 0.5 mm Çözünürlük 9A5: Ürünümüzün garanti süresi 1 yıldır. Ürünümüzün kalitesi çok istikrarlıdır ve
Bazı kırılgan parçalarda çok iyileştirdik.
