Freze Aleti Muayene Sistemi Aleti Vizyon Ölçüm Cihazı 24 "LCD Monitörlü



Freze Aracı Muayene Sistemi Aracı Video Ölçüm sistemi Görsel Ölçüm Makinesi





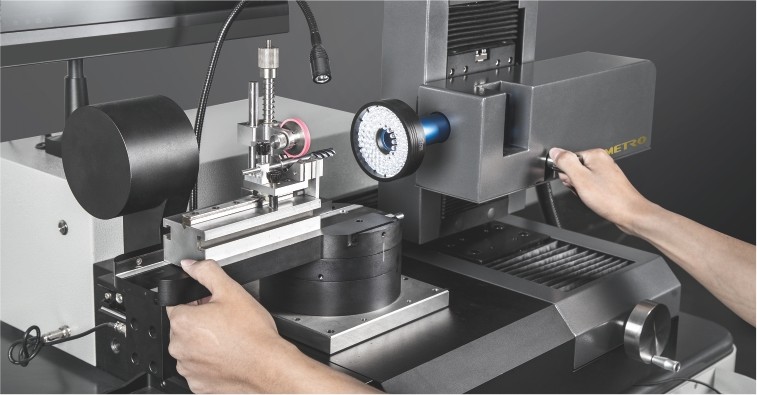

Ürün uygulaması

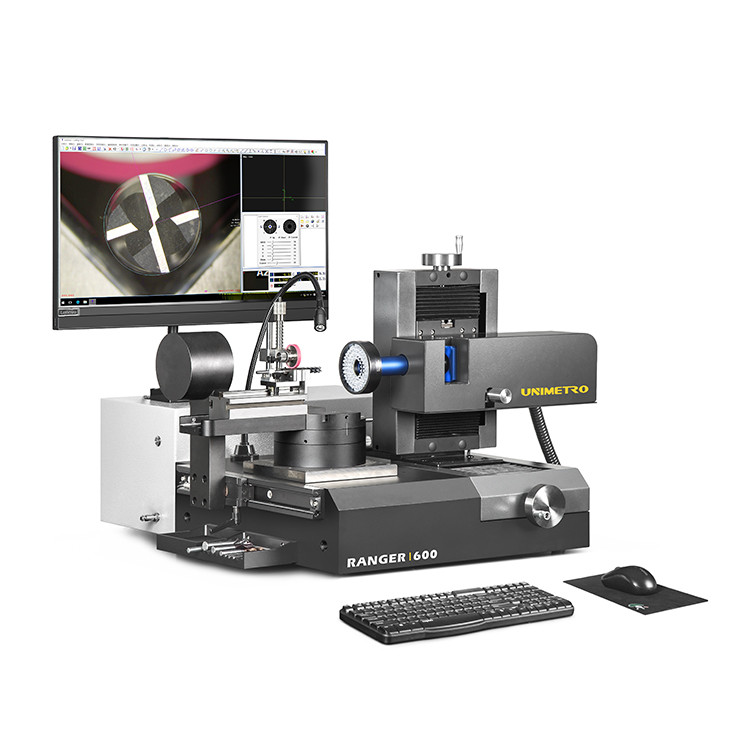

UNIMETRO RANGER600 Alet Muayene Sistemi, Esnek aydınlatma sistemi altında matkaplar, frezeler ve sayaçlar ve havşa için evrensel ölçüm makinesidir.Kompakt tasarımı ve mükemmel stabilitesi sayesinde RANGER600, metroloji odasında, muayene sırasında veya doğrudan üretimde kullanılabilir.RANGER600 Tool Inspection sistemi, SMARTOOL evrensel ölçüm yazılımı ile yapılandırılmıştır ve bu, onu dış kontur veya açılar gibi tek kriterlerin hızlı kontrolünden başlayarak özel takım geometrilerinin tam kontrolüne kadar her tür metal kesme takımı için en iyi cihaz haline getirir. .Kullanıcılar, RANGER600 ile PUT-ÖLÇ-ANALİZ ölçüm sürecini kolayca gerçekleştirebilir.





Gelişmiş Tasarım



--Ergonomik tasarım ve sağlam yapı.
--HD görüntü yakalama ve görüntüleme kombinasyonu, ayrıca mikroskop büyütme seviyesi isteğe bağlıdır.
- Kolay alet tutma ve hizalama için kararlı ve doğru V bloğu.
- Döner kademede 0 derece ve 90 derece mekanik sabit ölçüm açısı mevcuttur.
- Yüksek hassasiyetli kodlayıcı, döner tablaya yerleştirilmiştir, kullanıcılar için hassas açı konumu sunar.

- Standart özellikler için kontur aydınlatması ve serbest açılı yardımcı ışık dahil, yüzey aydınlatması için çok bölümlü programlanabilir LED halka ışık.
--SMARTOOL ölçüm yazılımı, kesici takımlar için özel ölçüm işlevi sunar.
- Otomatik kenar algılama, retikül ile hızlı açı ölçümü, CAD elemanı karşılaştırma fonksiyonları mevcuttur.
EXCEL dosya raporuna veya CAD dosyasına ölçüm sonucu hızlı çıktı.
- HEPSİ BİR ARADA PC sistemi, makineyi daha kararlı hale getirir.



Şartname



25 TON PALETLİ EKSKAVATÖR İÇİN ÖZELLİKLER
X ekseni hareketi	80 mm
Y ekseni Hareketi	60 mm
Z ekseni ölçüm aralığı	60 mm
Maksimum takım Çapı	50 mm
Maksimum takım uzunluğu	300 mm
Çalışma mesafesi	90 mm
Lens	0,7-4,5X girintili yakınlaştırma lensi
Kamera	2M piksel HD kamera / 5M piksel HD kamera (Opsiyonl)
Doğrusal ölçek çözünürlüğü	0.0001 mm
Büyütme	12.6X ~ 79.2X / 25.2X ~ 158.4X (İsteğe Bağlı)
Görüş alanı	27 * 20mm ~ 4.3 * 3.3mm / 13.5 * 10mm ~ 2.3 * 1.6mm (İsteğe bağlı)
Ölçüm doğruluğu	X ~ Y, (2.5 + L / 100) µm, L ölçülen uzunluktur
PC	HEPSİ BİR ARADA PC sistemi, Windows 10 OS, 24 "LCD monitörlü
Aydınlatma	8 bölümlü LED halka ışık, kontur ışığı ve esnek yardımcı ışık, tümü yazılım kontrolü ve programlanabilir.
Giriş biçimi	DXF dosyaları
Çıkış biçimi	EXCEL, DXF







Çoklu Açı Ölçümü



Ölçüm işlemi sırasında daha hızlı ve hassas takım açı konumu için, RANGER600'ün döner tablası, 0 derece ve 90 derece olmak üzere 2 mekanik sabit açı sunar.0 derece konumunda kullanıcılar, Takım Ucu, Takım Ucu - Merkez şaftı, Takım Ucu - ön açı, vb. Ölçebilirler. Heliks açısı, Eksenel Ön açı, Birinci Arka açı, İkinci Arka açı ve Eğme için 90 derece pozisyon mevcuttur Kenar açısı vb.
Başka bir açı konumu gerekliyse, kullanıcılar elde etmek için döner tablaya gömülü olan doğru kodlayıcıyı da kullanabilir.Açı okuması yazılımda görüntülenir.



                      0 derece 45 derece 90 derece



Standart aksesuarlar



Serbest açılı yardımcı ışık

Esnek bir kol üzerinde kısılabilir ek ışık mevcuttur.Bu, kullanıcıların yerel bir gelişmiş imaj elde etmelerine yardımcı olur.

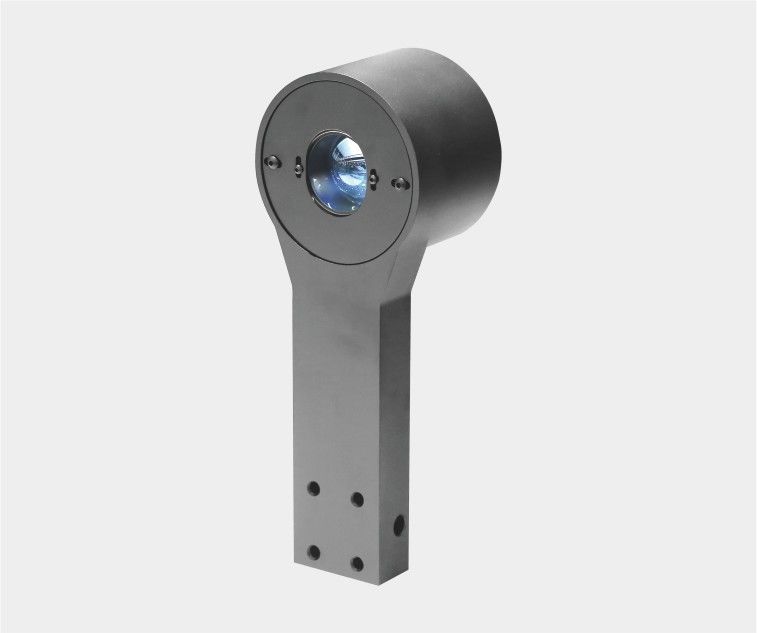

Kontur ışık modülü

RANGER600, X ekseni yönünde hareket edebilen bir paralel ışık yolu konturlu LED ışık modülü içerir, aletin konturunu ölçerken kullanıcıya en iyi görüntüyü ve nesne görünümünün keskin kenarını sunar.

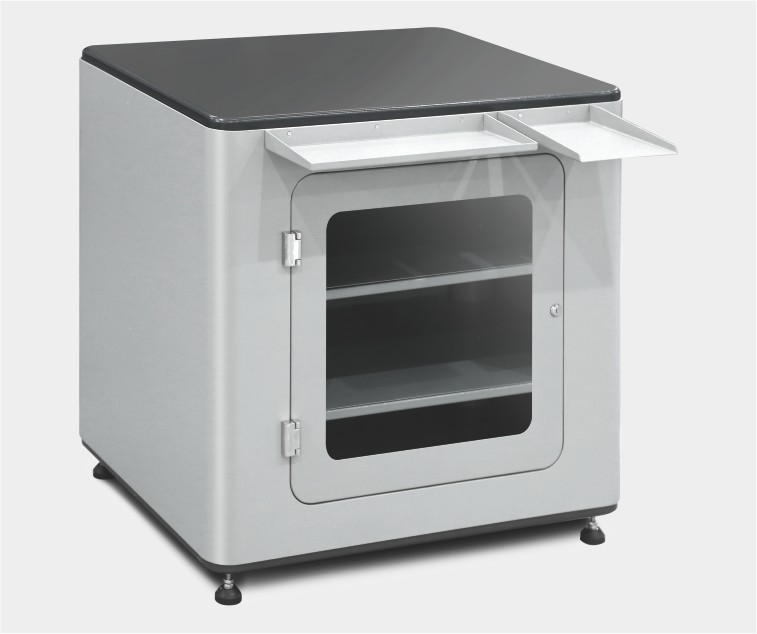

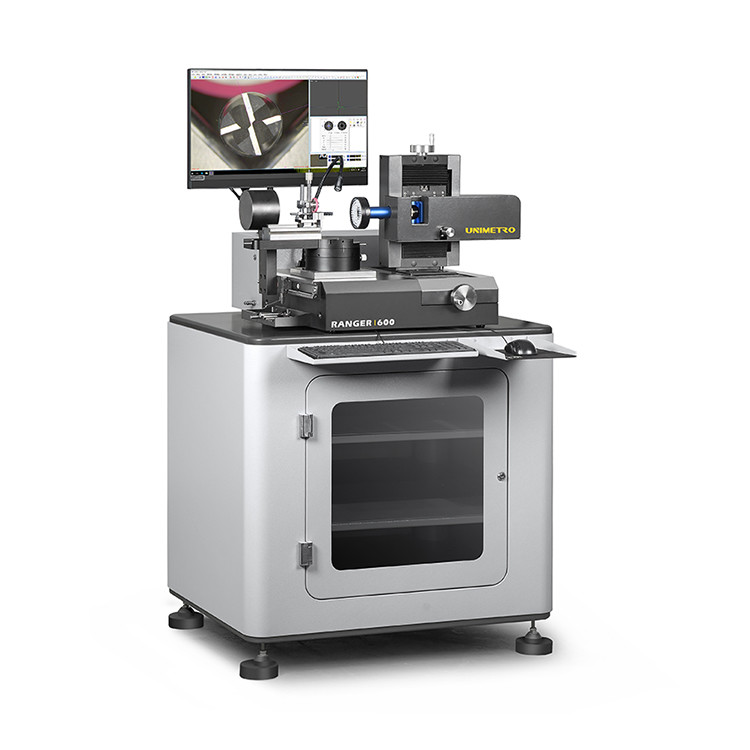

Temel tablo

Malzemelerin ve aletlerin depolanması için pratik ve açık görüşlü saklama alanına sahip sağlam ayakta çalışma istasyonu.

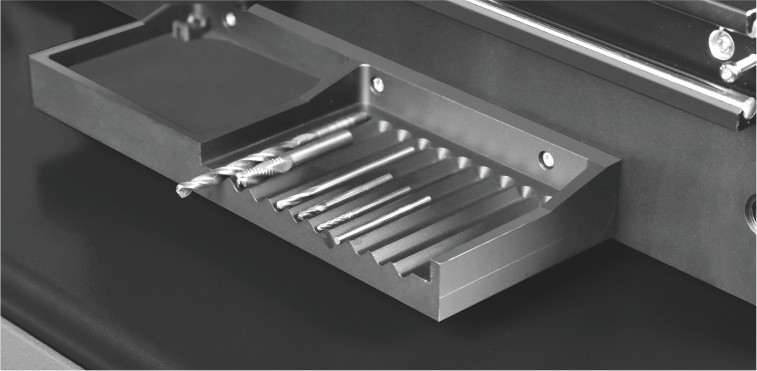

Alet tutucu

Makinenin yan tarafına çok bölümlü bir alet tutucu yerleştirilmiştir.Kullanıcılar, karışıklığı önlemek için hazırlık yapmak için tüm araçları tutabilir.





SMARTOOL Ölçüm Yazılımı


Önde gelen kesici takımlar ölçme çözümü

SMARTOOL Kesici Aletler Ölçüm Yazılımı, yüksek hassasiyetli optik ve dijital ölçüm teknolojisine dayalı olarak geliştirilmiştir, kullanımı kolay ve sezgiseldir ve özellikle taşlama işinde üretilen veya bilenen aletler için çok sayıda ölçüm ve değerlendirme algoritması sunar.

Tüm büyütmelerde keskin, yüksek kontrastlı görüntüler. Tüm büyütme kalibre edilir.
Yüksek yakınlaştırma seviyesi, en küçük yüzey ayrıntılarının bile analizine veya mikro aletlerin incelenmesine izin verir.
Hızlı ve kolay ölçüm uygulaması için sezgisel ve kolay çalışan yazılım arayüzü, tüm fonksiyon tuşları ve operasyon paneli grafikseldir ve otomatik kenar algılama fonksiyonu, farklı operatörlerin ölçüm sonucu farkını ortadan kaldırmaya yardımcı olur.
Obiect görüntü görünümü ve gerçek zamanlı kontur eğrisi görünümü arasında ücretsiz geçiş - kullanıcılar, dinamik döndürme işlemi sırasında gözlemi elde edebilir ve takımların maksimum kenarlarını ölçebilirler.Gelişmiş kalibrasyon ve telafi süreci - SMARTOOL yazılımı, ileri düzeyde kalibrasyon ve telafi işlevi sunar ölçümün doğruluğunu artırın.



Lider Özellikler



Kolay operasyon

Yüksek çözünürlüklü görüntü ekranı ve grafik işlem arayüzü.Yazılım penceresinde tüm işlev tuşları ve kontrol paneli görüntülenir.







Dinamik Gerçek Zamanlı eğri görünümü

Yazılım, gerçek zamanlı kenar algılama eğrisi görünümü sunar, kenar analizi ve ölçümü daha sezgisel ve net hale getirir.Kullanıcılar, ölçüm işlemi sırasında istedikleri zaman eğri görünüm moduna geçebilirler.







Retikal ile hızlı açı ölçümü

SMARTOOL yazılımının görüntü alanında görüntülenen retikül serbestçe döndürülebilir ve açıları gösterebilir.Kullanıcılar, kenar karşılaştırması için retikali kullanarak hızlı açı ölçümüne kolayca ulaşabilirler.







CAD karşılaştırması

SMARTOOL ölçüm yazılımı, CAD karşılaştırma fonksiyonunu desteklemektedir.Kullanıcılar, aletin CAD çizimini referans olarak yazılıma doğrudan girebilir ve kesme takımlarının geometrilerini değerlendirmek için gerçek görüntüyü çizimle karşılaştırabilir.

Ölçme Yeteneği.





Ölçme Yeteneği



Helis Açısı Eksenel Ön Açı Birinci Arka Açı



İkinci Arka Açı Eğimli Kenar Açısı





Takım Ucu Takım Ucu - Merkez Şaft Takım Ucu - Ön Açı



Birinci Arka Açı İkinci Arka Açı



Hakkımızda



UNIMETRO kendi işinizi kurmanıza yardımcı olur!

UNIMETRO, 10 yılı aşkın deneyime sahip profesyonel metroloji üreticisidir.Uygun fiyatla yüksek performanslı ürünler sunuyoruz.Küresel pazardaki profesyonel işbirlikçileri her zaman bize katılmaya davetlidir ve UNIMETRO her zaman en iyi pazarlama ve teknik desteği sunacaktır.





Servisimiz

UNIMETRO kendini en iyi metroloji ürünlerini ve çözümünü sunmaya adamıştır, aynı zamanda en iyi satış sonrası hizmeti de sunmaktadır. Ücretsiz çevrimiçi destek, ücretsiz yazılım yükseltmesi ve satış sonrası hizmetin hızlı reaksiyonu, müşterilerimizin ve bayilerimizin memnuniyetini sağlar.



Küresel pazar

Dünyanın her yerindeki bayiler veya distribütörler memnuniyetle karşılanır ve ticari ve teknik aşamada tam destek sunarız.



OEM ve özel ölçüm çözümü

UNIMETRO, distribütörlerimiz için OEM servisi için mevcuttur.
UNIMETRO'nun profesyonel teknik ekibi sayesinde, çeşitli özel ölçüm çözümleri veya cihaz geliştirme türlerine de sahibiz, bu tür bir gereksiniminiz varsa lütfen mühendisimize danışın.
