Hafif Alüminyum 6061 CMM Fikstür Kitleri Yüksek Hassasiyetli Elektronik Parça Hizalaması İçin
Koordinat Ölçüm Makineleri İçin Yüksek Kaliteli CMM Fikstür Kitleri
FlexFix fikstür serisi, elektronik, havacılık, otomotiv, plastik ve medikal bakım dahil olmak üzere çeşitli sektörlerde hassas ölçüm uygulamaları için tasarlanmıştır. Tüm boyut ve modellerdeki CMM ve VMM sistemleriyle uyumlu olan bu araçlar, ölçüm esnekliğini, tekrarlanabilirliğini ve standardizasyonunu artırır.
CMM Uygulamaları İçin Modüler Fikstür Sistemi
UNIMETRO tarafından geliştirilen FlexFix serisi, hızlı, tekrarlanabilir fikstür kurulumları aracılığıyla denetim süreci tekrarlanabilirliğini ve doğruluğunu iyileştirir. Bu modüler sistem, her boyutta, şekilde veya malzemede parça için eksiksiz fikstür çözümleri sunmak üzere kullanıcı gereksinimlerine göre genişler.
Sistem, sistem doğruluğunu ve güvenilirliğini sağlamak için karmaşık işlemlerle yüksek hassasiyetli alüminyum 6061'den üretilmiş, çeşitli standart boyutlarda M8 dişli bağlantı elemanlarına sahip fikstür plakaları içerir. Çözümler, verimi artırmak ve denetim gecikmelerini ortadan kaldırmak için alet kullanmadan hızlı bir şekilde monte edilebilir.
Fikstür Kitinizi Seçme

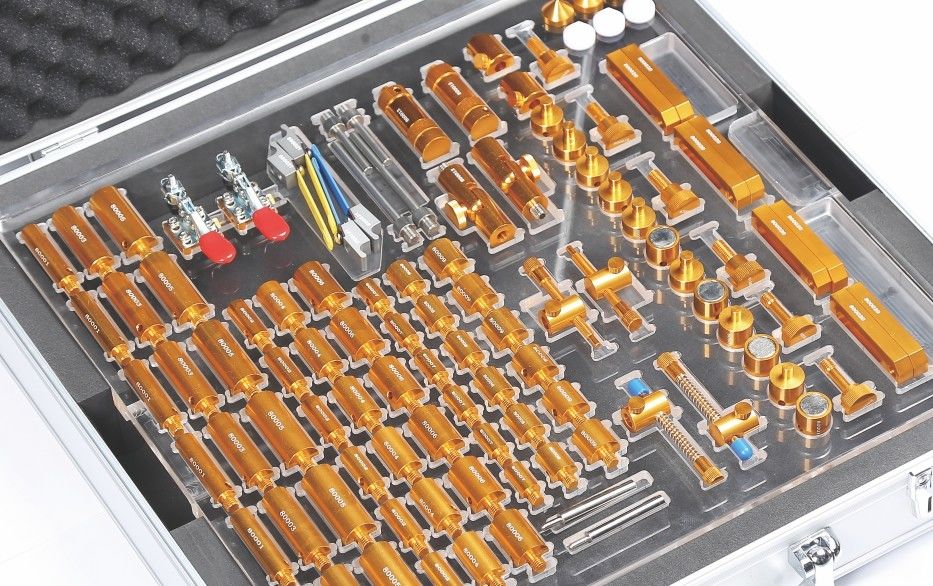

FlexFix serisi CMM fikstürleri, bir taban panosu ve kapsamlı bileşen setleri içeren başlangıç kitleri olarak mevcuttur. CMM makinenizin boyutlarına ve ölçüm gereksinimlerinize göre taban plakası boyutlarını seçin.
CMM Fikstür Bileşenleri
FlexFix bileşenleri, özel alet gerektirmeyen, minimum gerekli kuvvetle parçaları sıkıca tutacak şekilde tasarlanmıştır. Bileşenler, ölçülen parçalara zarar veya deformasyonunu önleyen rasyonel tasarımlara sahip destekler, kelepçeler ve pres elemanları içerir. Esnek sistem, çeşitli fikstür kombinasyonlarına ve net 3D ölçüm prob yollarına olanak tanır.
CMM Taban Plakaları
Çoklu taban plakası boyutları, farklı CMM modellerine ve bileşen fikstür gereksinimlerine uyum sağlar. Üretim, yüksek doğruluk, düzlük ve güvenilirlik sağlamak için CNC işleme, hassas taşlama, eloksal kaplama ve lazer işaretleme içerir. Özel boyutlar ve dişli delik desenleri mevcuttur.
Alfanümerik ızgara desenleri ve görünür parça numaraları, kullanıcıların bileşen montajını ve konumlarını kaydederek kurulumları belgelemelerine olanak tanır, bu da sonraki denetimler için hızlı, doğru bir şekilde yeniden üretilmesini sağlar.
Standart Plaka Boyutları
400×300mm, M8 Dişli delikler
400×400mm, M8 Dişli delikler
500×500mm, M8 Dişli delikler
600×600mm, M8 Dişli delikler
Özel boyutlar mevcut
Kit Bileşenleri ve Parametreleri
| Öğe |
İşaret |
ADET |
| 12×50mm yükseltici |
80001 |
3 |
| 12×30mm yükseltici |
80002 |
3 |
| 16×50mm yükseltici |
80003 |
3 |
| 16×30mm yükseltici |
80004 |
3 |
| 20×50mm yükseltici |
80005 |
3 |
| 20×30mm yükseltici |
80006 |
3 |
| 12×20mm yükseltici |
80007 |
3 |
| 16×20mm yükseltici |
80008 |
3 |
| 20×20mm yükseltici |
80009 |
3 |
| Ayarlanabilir pivot mafsalı |
800012 |
2 |
| Ayarlanabilir kriko ayağı |
800013 |
2 |
| Mıknatıs |
800014 |
4 |
| Pin Yükseltici |
800015 |
2 |
| Adaptör |
800016 |
6 |
| Taban panosu vidası |
800017 |
2 |
| V direği |
800018 |
2 |
| Vidalar |
800019 |
2 |
| Ayarlanabilir sürgü |
800020 |
2 |
| Gerdirme kelepçesi |
800021 |
4 |
| Kısa gerdirme kelepçesi desteği |
800023 |
2 |
| Uzun gerdirme kelepçesi desteği |
800024 |
2 |
| Koni |
800025 |
2 |
| Naylon koni |
800026 |
2 |
| Tornavida |
800027 |
2 |
Sıkça Sorulan Sorular
Fabrika mısınız yoksa ticaret şirketi misiniz?
Biz bir fabrikayız ve 24 saat içinde yanıt veriyoruz.
Şirketiniz öncelikli olarak ne üretiyor?
Görüntü ölçüm makineleri, koordinat ölçüm makineleri ve CMM/VMM fikstürleri konusunda uzmanız.
Uygun spesifikasyon nasıl seçilir?
Profesyonel ekibimiz, ürün çeşitliliğinize ve ölçüm gereksinimlerinize göre uygun spesifikasyonları önerecektir.
Özelleştirilmiş hizmet kabul ediyor musunuz?
Evet, hem standart makineler hem de müşteri ihtiyaçlarına göre uyarlanmış özelleştirilmiş çözümler sunuyoruz.
Garanti süreniz nedir?
Ürünlerimiz 1 yıl garantilidir. Ürün stabilitesini ve kalite güvencesini artırmak için kırılabilir parçaları güçlendirdik.
