Yüksek Çözünürlüklü 20MP Dijital Görüntü Boyut Ölçer, Yüksek Hacimli İnceleme İçin
Toplu Test İçin FOV 100mm Görüntü Boyut Ölçüm Sistemleri

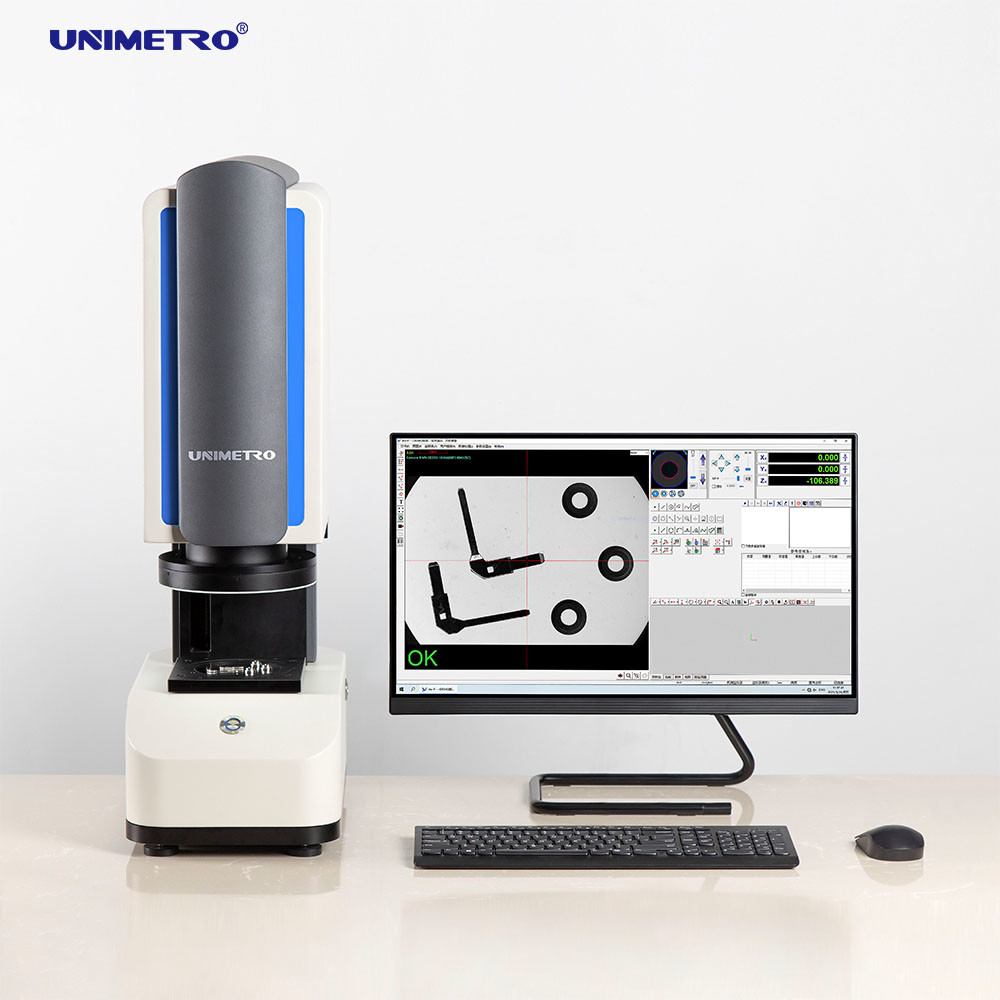

A100 Görüntü Boyut Ölçüm Sistemi, UNIMETRO'nun görüntü ölçüm teknolojisine yenilikçi yaklaşımını temsil eder. Geleneksel 2D görüntü ölçüm cihazlarının aksine, bu sistem ölçüm hassasiyetini sağlamak için referans olarak grating cetvel yer değiştirme sensörlerine olan ihtiyacı ortadan kaldırır ve büyük odak uzaklığına sahip lenslere gerek duymaz.

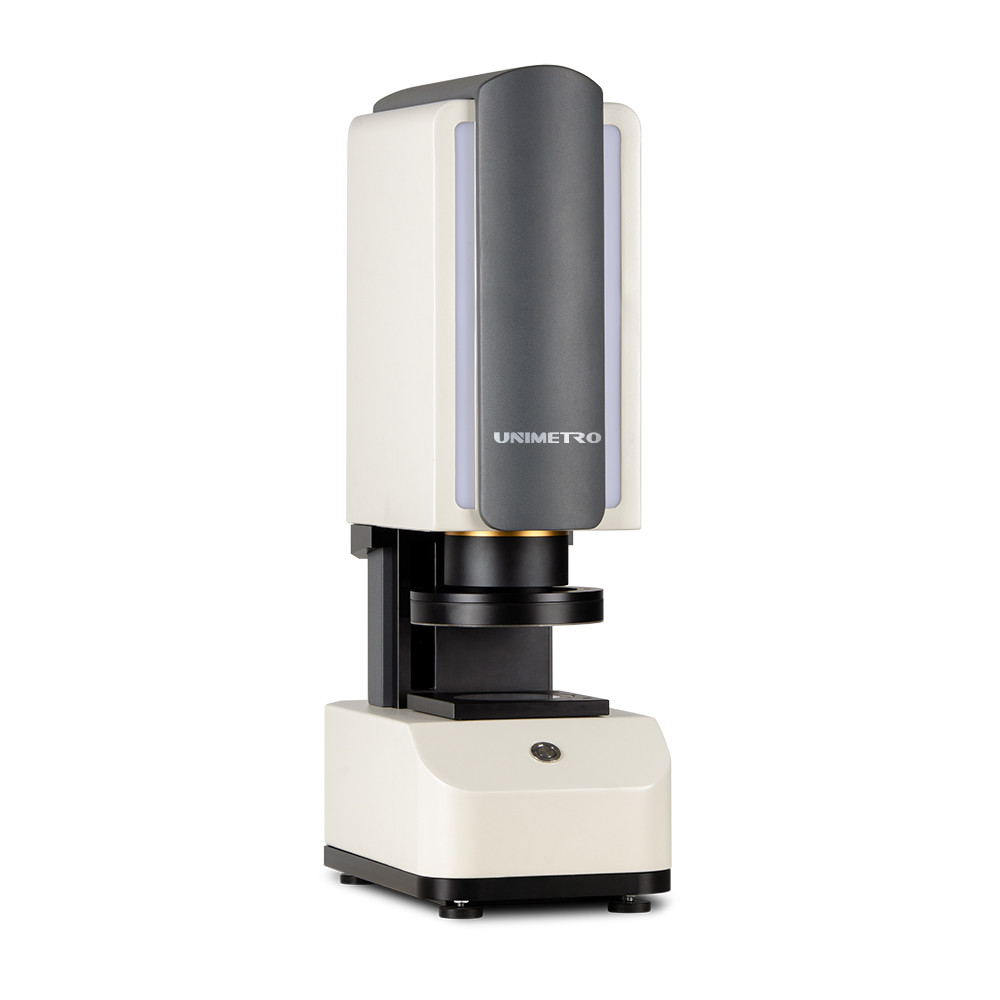

Sistem, yer değiştirme sensörü grating cetvelleri olmadan çalışan basitleştirilmiş bir gövde yapısına sahiptir. Olağanüstü performans sunmak için geniş görüş açılarına ve büyük alan derinliğine sahip telecentrik zoom lensler, yüksek pikselli CCD kameralar ve güçlü arka plan yazılımları kullanır.
Geniş görüş açılarına ve alan derinliğine sahip çift telecentrik optik lensler, yüksek hızlı dijital işleme yetenekleri ve hassas görüntü analiz algoritmaları ile birleştiğinde, sistem tek bir tuşa basarak boyutsal tolerans değerlendirmesini tamamlar. Bu teknoloji, makine, elektronik, kalıp imalatı, enjeksiyonlu kalıplama, donanım, kauçuk, düşük voltajlı elektrikli ev aletleri, manyetik malzemeler, hassas damgalama, konektörler, terminaller, cep telefonları, ev aletleri, baskılı devre kartları, tıbbi ekipmanlar, saatler ve kesici takımlar dahil olmak üzere birçok sektörde uygulama alanı bulmaktadır.
Teknik Özellikler
| Parametre |
Özellik |
| Model Numarası |
A100 |
| Görüntü sensörü |
2000W HD renkli dijital kamera |
| Harici ekran |
24" |

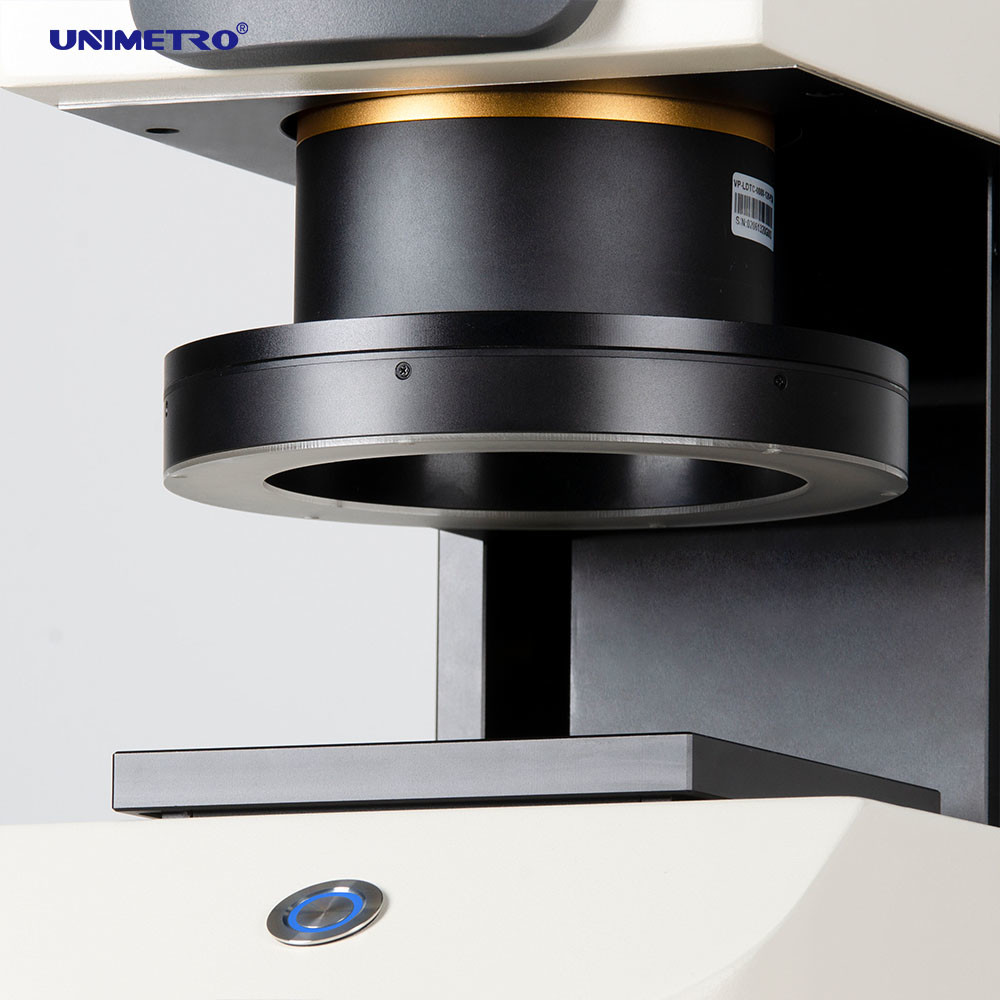

| Işık alıcı lens |
Tek/çift telecentrik lens |

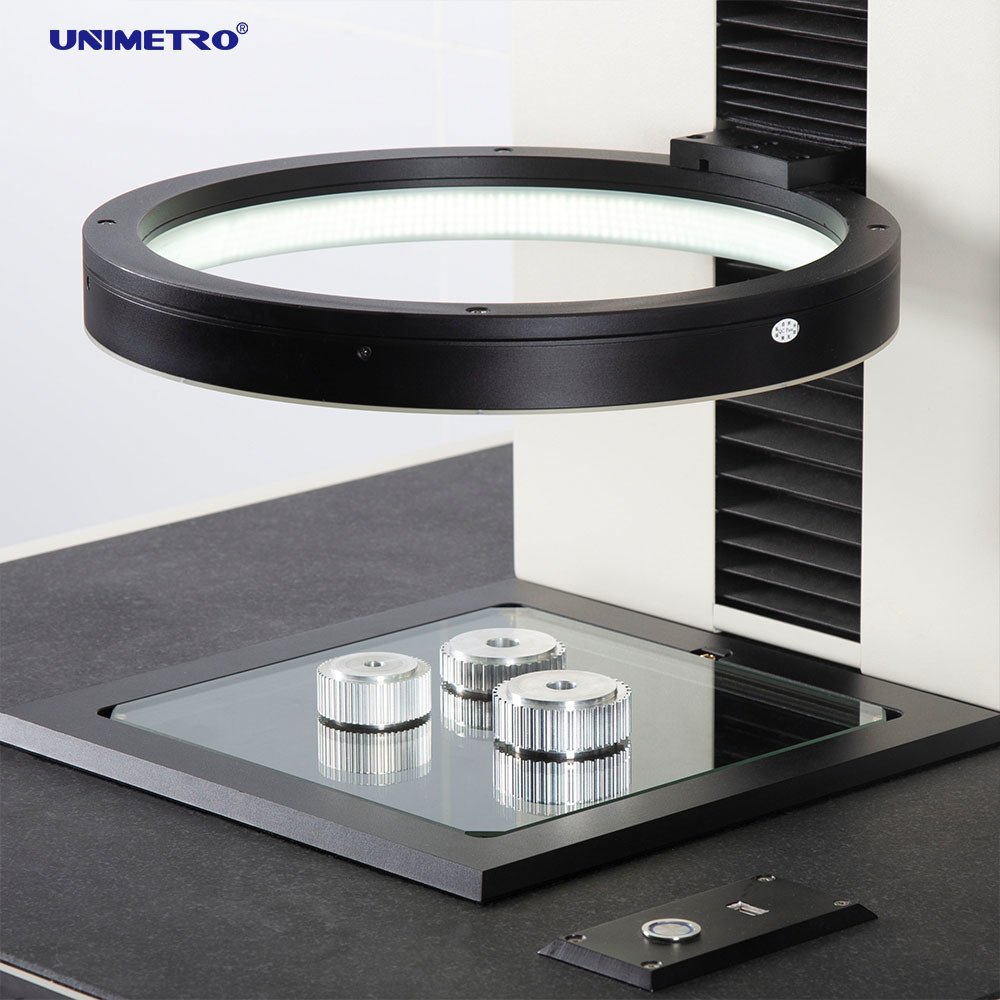

| Aydınlatma |
Düşme atış sistemi | Tek bölgeli halka yönlü aydınlatma (beyaz ışık) |
| İletim |
Telecentrik iletim aydınlatması (beyaz ışık) |
| Geniş Görüş Alanı(mm) |
83*63mm |
| Tekrarlanabilirlik |
Geniş görüş alanı | ±3 (Koordinat tablosu hareket etmiyor) |
| Ölçüm Yazılımı |
INS/F |
| Ekran çözünürlüğü |
0.1um |
| Z-yönlü elektrikli koordinat tablosu |
Hareket aralığı | 100mm |
| Boyut |
240*415*770 |
| Ağırlık |
50KG |
| Güç Kaynağı |
110-240VAC, 50/60HZ |
Ana Özellikler
Hızlı ve Basit İşlem Süreci
- Şablon içe aktarma: DXF formatını destekler
- İş parçası yerleştirme: konumlandırma gerektirmez, rastgele yerleştirme
- Tek tuşla ölçüm: düğmeye basın veya boşluk çubuğuna vurun
Şirket Bilgileri
Müşterilerimiz ve Acentelerimiz
Sıkça Sorulan Sorular
S1: Fabrika mısınız yoksa ticaret şirketi misiniz?
C1: Biz bir fabrikayız ve 24 saat içinde yanıt veririz.
S2: Şirketiniz öncelikli olarak ne üretiyor?
C2: Vizyon Ölçüm Makineleri, Koordinat Ölçüm Makineleri, CMM ve VMM fikstürleri ve ilgili ekipmanların üretiminde uzmanlaştık.
S3: Uygun Özelliği Nasıl Seçersiniz?
C3: Profesyonel ekibimiz, ürün çeşitliliğinize ve ölçüm gereksinimlerinize göre uygun ölçüm cihazı özelliklerini önerecektir.
S4: Özelleştirilmiş hizmeti kabul ediyor musunuz?
C4: Evet, hem standart makineler hem de belirli müşteri ihtiyaçlarına göre uyarlanmış özelleştirilmiş çözümler sunuyoruz.
S5: Garanti süreniz nedir?
C5: Ürünlerimiz 1 yıl garanti kapsamındadır. Kırılgan bileşenlerde dayanıklılığı artırdık, güvenilir ürün kalitesi sağlıyoruz.
