Yüksek Hassasiyetli Elektronik Bileşen Kusur Tespiti ve Boyutlandırması için CNC Tabanlı Optik Çözüm
Bileşen Kusur Tespiti için Otomatik Kalite Kontrol Çözümü
Bu yüksek hızlı hassasiyetli otomatik ölçüm ve tarama ekipmanı, görüntü ölçüm yazılımı, CCD endüstriyel kamera, mekanik sistemler, endüstriyel bilgisayar, elektrikli bileşenler ve solenoid valf üfleme fonksiyonlarını entegre eder. Otomatik besleme sistemleri (titreşimli plakalar, manipülatörler, konveyörler vb.) aracılığıyla iş parçaları yüksek hızlı fotoğraf çekimi için tespit istasyonuna taşınır. Görsel denetim yazılımı daha sonra sonuçları değerlendirir ve hesaplar, önceden belirlenmiş kriterlere göre iş parçalarını iyi ve kusurlu ürünler olarak ayırarak kapsamlı kalite denetimi ve taraması sağlar.
Tespit Yetenekleri
- İş parçası boyutu ölçümü
- İş parçası görünüm kusuru tespiti
- Renk tanıma ve kusur tespiti
- Karakter tanıma (OCR) ve kusur tespiti
- Barkod tanıma ve kusur tespiti
- Kod tanıma ve kusur tespiti
Denetim Avantajları
- Temassız tespit, iş parçalarına zarar vermez
- 0.001 mm'ye kadar yüksek tespit doğruluğu
- Dakikada 5000 parça yüksek tespit hızı
- Genel işletme verimliliğini artırır
- Önemli ölçüde insan gücü ve malzeme maliyetlerinden tasarruf sağlar
- Tam otomatik, kararlı ve güvenilir çalışma
- Kurumsal rekabet gücünü artırır
Uygulama Alanları
Cep telefonları, elektronik ürünler, hassas donanım, enjeksiyon kalıplı ürünler, endüstriyel üretim, otomobil üretimi, makine işleme, toz metalurji, yeni enerji, bileşenler, elektrikli aletler, giyim, günlük ihtiyaçlar, gıda, tıbbi, ilaç, askeri, havacılık ve diğer alanlarda yaygın olarak kullanılır.

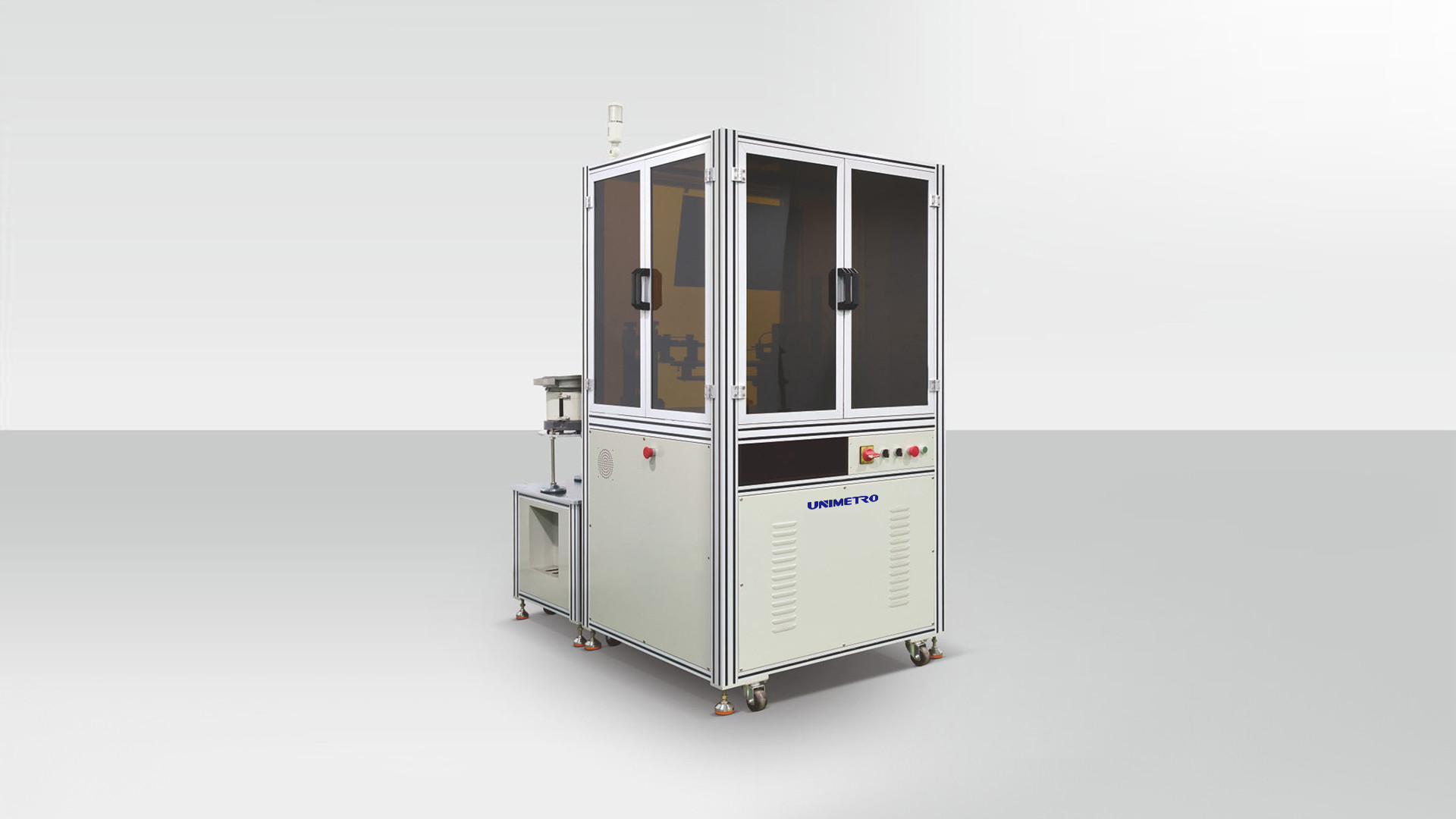

UNIMETRO Bileşen Görsel Denetim Ekipmanı
Endüktans, direnç, kapasitans ve diğer bileşen ürünlerinin üretim sürecindeki çeşitli görünüm kusurları ve boyutsal kalite sorunları için etkili çözümler sunar. Bileşen görünüm kusurlarını ve boyutlarını otomatik olarak denetlerken aynı zamanda akıllı denetim raporları oluşturur. Bileşen üreticilerinin üretim süreçlerini optimize etmelerine, maliyetleri düşürmelerine ve kusursuz ürün kalitesini sağlamalarına yardımcı olur.
Ürün Özellikleri
Uyumlu Ürünler: Lityum pil kapağı, kap yarı mamulü, kap PTC, sızdırmazlık halkası, kap anot kapağı vb.
Boyutlar: 900×1000×1800mm (U×G×Y)
Ağırlık: 300kg
Ana Özellikler
- Kollektörlerin görünüm kusurlarını ve boyutlarını otomatik olarak tespit eder
- Tüm test öğeleri tek işlemde tamamlanır
- Yüksek çok yönlülük - tek cihaz birden fazla kollektör ürününü tespit eder
- Kollektör görünümü için endüstri lideri kusur tespiti
- Dakikada 800 parçaya kadar tespit hızı
- 0.001 mm'ye kadar tespit doğruluğu
- İyi ve kusurlu ürünlerin otomatik sınıflandırılması ve sıralanması
- Depolama haznesi ile otomatik besleme, manuel besleme sıklığını azaltır
- Almanya, Japonya ve İtalya'dan ithal optik bileşenlerle donatılmıştır
- Akıllı test çıktısı, lityum kollektör üretim sürecini iyileştirmeye yardımcı olur
- Öğrenmesi ve kullanması kolay - 1-2 günlük eğitimden sonra çalışır durumda
- 7/24 kesintisiz çalışma yeteneği
Teknik Parametreler
| Tespit Kategorisi |
Parametreler |
| Boyut tespiti |
Yükseklik, dış çap, farklı boyut karışımı |
| Lehim noktası |
Kaynak noktası yok, eksik kaynak, kaynak sapması, kırılma, patlama siyahı, yanlış kaynak, kaynak derinliği, sığ kaynak, nokta nüfuzu, kaynak kusuru |
| Ark kaynağı |
Ark kaynağı olup olmadığı, ark kaynağı miktarı, ark kaynağı eksantrikliği, eksik kaynak, kaynak noktası yok, kaynak siyahı, kaynak kusuru, kırık nokta vb. |
| Ağız |
Eksik ağız plakası, ağız plakası konumu ofseti, eksik ağız plakası, ağız plakası deformasyonu, lekeler, çizikler, ağız plakası karışımı vb. |
| Pozitif kapak |
Üst kapak deformasyonu, eksantriklik, çizikler, ezilme, lekeler, tümsekler, girintiler, su lekeleri, üst kapak karışımı vb. |
| Sızdırmazlık halkası |
Sızdırmazlık halkası hasarlı, deforme olmuş, kötü kaplanmış, sızdırmazlık halkası renk farkı, sızdırmazlık halkası karışımı vb. |
| Kauçuk halka |
Apron eksikliği, eksik, ofset, kırık apron, kırık apron vb. |
| PTC |
Deformasyon, çizikler, kabartma, hasar, siyah kenarlar, iç ve dış kenarlar, kirli yüzeyler, renk farkı, kötü kaplama vb. |
Görsel Denetim Sistemi
On yılı aşkın çekirdek Ar-Ge uzmanlığı ile desteklenen bağımsız olarak geliştirdiğimiz görsel denetim yazılımımız, kusurlar, renk, boyut, bakır sızıntısı ve OCR tespiti dahil olmak üzere 2000'den fazla fonksiyona sahiptir. Bu kapsamlı kalite kontrol sistemi, iş parçalarına zarar vermeyen tam otomatik temassız çalışma ile 100'den fazla endüstride hızlı ürün tespitini destekler.
Programlanabilir yazılım, 32 kategoriye kadar filtreleyebilir ve birden fazla iş parçasını aynı anda işleyebilir, bu da işletme verimliliğini önemli ölçüde artırır. Dakikada 5000 parçaya kadar tespit hızları ve iş parçasına bağlı olarak 1μm'ye ulaşan doğruluk ile sistem, tespitten taramaya ve paketlemeye kadar gereksiz manuel işlemleri ortadan kaldırarak işçilik maliyetlerini ve insan hatasını azaltırken doğruluğu artırır.
Kullanıcı dostu arayüz, basit kullanım, simülasyon verileri seçenekleri, geliştirilmiş büyük ölçekli veri işleme ve ERP sistemi entegrasyonu ile akıllı yazılım sunan çözümümüz, işletme veri işleme verimliliğini önemli ölçüde artırır.
Görünüm Kusuru Tespiti
Şirket Bilgileri
Müşterilerimiz ve Acentelerimiz
Sıkça Sorulan Sorular
S1: Fabrika mısınız yoksa ticaret şirketi misiniz?
C1: Biz bir fabrikayız ve 24 saat içinde yanıt veriyoruz.
S2: Şirketiniz ağırlıklı olarak ne üretiyor?
C2: Ağırlıklı olarak Görsel Ölçüm Makineleri, Koordinat Ölçüm Makineleri, CMM ve VMM fikstürleri ve ilgili ekipmanları üretiyoruz.
S3: Uygun Özellikler Nasıl Seçilir?
C3: Profesyonel ekibimiz, ürün çeşitliliğinize ve boyut gereksinimlerinize göre uygun özellikleri önerecektir.
S4: Özelleştirilmiş hizmet kabul ediyor musunuz?
C4: Evet, hem standart makineler hem de müşterinin ihtiyaçlarına göre uyarlanmış özelleştirilmiş çözümler sunuyoruz.
S5: Garanti süreniz nedir?
C5: Ürünlerimiz 1 yıl garanti kapsamındadır. Kırılabilir bileşenlerde dayanıklılığı artırdık, güvenilir ürün kalitesi sağlıyoruz.
