Bağlanmayan manyetik ızgara optik doğrusal ölçek / 32m Yüksek Hızlı Ölçüm aralığı

Non-Contact Magnetic Grating Optical Linear Scale / 32m Range for High-Speed Measurement
Non-Contact Magnetic Grating Optical Linear Scale / 32m Range for High-Speed Measurement Non-Contact Magnetic Grating Optical Linear Scale / 32m Range for High-Speed Measurement Non-Contact Magnetic Grating Optical Linear Scale / 32m Range for High-Speed Measurement
Temel bilgi
Place of Origin: China
Marka adı: Bomatec
Model Number: UMLRB
Minimum Order Quantity: 1
Fiyat: Discussible
Packaging Details: Paper box
Delivery Time: 5 work days
Payment Terms: T/T
Supply Ability: 100 per month
En iyi fiyat Şimdi başvurun
Detay Bilgi
Bağlantı voltajı: 10-30 VDC / 5VDC Akım: 10-30 VDC: maks. 150mA, 5 VDC: 200mA
Sinyal Seviyesi: 10-30VHTL/5V TTL Çözünürlük: 0,001 mm/0,005 mm/0,01 mm
Maks. koşu hızı: 2m/s Çıkış Sinyali: A, A', B, B', Z, Z'
Vurgulamak:

linear digital scale

,

optical linear encoder

Ürün Açıklaması

Temassız Manyetik Izgara Optik Lineer Cetvel
Yüksek Hızlı Ölçüm İçin 32m Menzil
Ürün Genel Bakışı

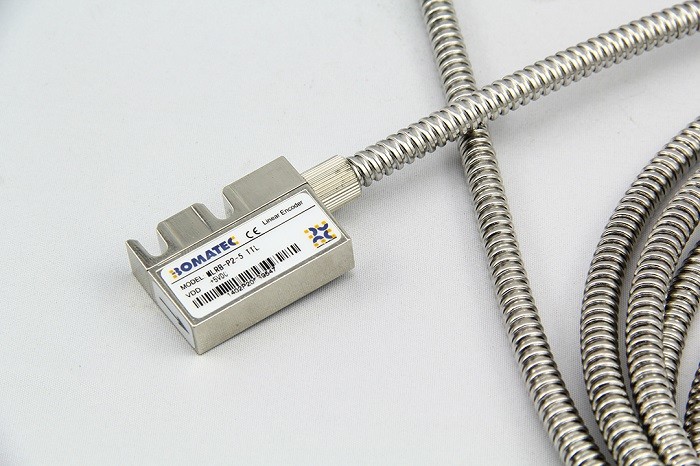

UMLRB serisi, hem sensörün hem de değer okuma elektroniğinin tek bir gövdeye entegre edildiği manyetik bir ızgara uzunluk ölçüm sistemidir. Manyetik cetvel düz yüzeylere yapışır ve sensör okuyucu kafası kurulum sırasında manyetik cetvelden hassas bir 0.1-2.0mm boşluk bırakır.
Bağlanmayan manyetik ızgara optik doğrusal ölçek / 32m Yüksek Hızlı Ölçüm aralığı 0
Ana Özellikler
  • Temassız ölçüm teknolojisi
  • Okuyucu kafa ve manyetik cetvel arasında geniş boşluk toleransı (0.1-2.0mm)
  • 32 metreye kadar uzatılmış ölçüm uzunluğu
  • 0.001mm'ye kadar yüksek çözünürlük
  • ±0.001mm mükemmel tekrarlanabilirlik
  • Üstün leke direnci yeteneği
  • Kapsamlı sinyal çıkışı: A, A', B, B', Z, Z'

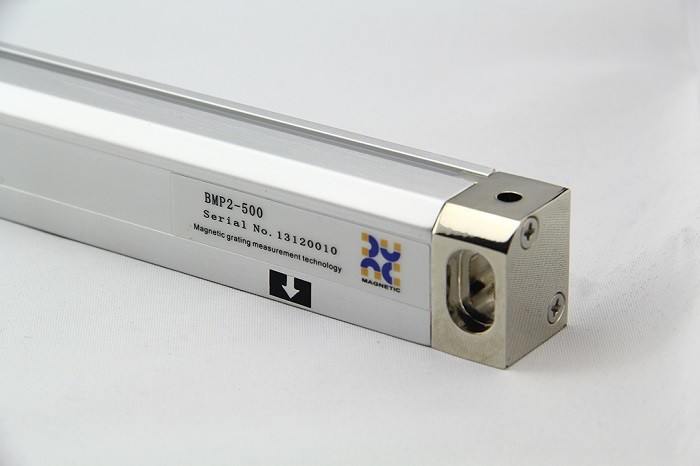

Bağlanmayan manyetik ızgara optik doğrusal ölçek / 32m Yüksek Hızlı Ölçüm aralığı 1
Teknik Parametreler
Parametre Özellik
Bağlantı Gerilimi 10-30 VDC / 5VDC
Akım 10-30 VDC: maks. 150mA, 5 VDC: 200mA
Sinyal Seviyesi 10-30V HTL / 5V TTL
Çözünürlük 0.001mm / 0.005mm / 0.01mm
Tekrarlanabilirlik ±0.001mm
Maksimum Çalışma Hızı 2m/s
Çıkış Sinyali A, A', B, B', Z, Z'
Ölçüm Uzunluğu 32m (Özel boyutlar mevcuttur)
Sensör/Cetvel Mesafesi Maksimum 2.0mm
20°C'de Doğruluk (µm) ±(20+20×L), L=metre cinsinden ölçüm uzunluğu
Çalışma Sıcaklığı -10 ila 70°C
Depolama Sıcaklığı -25 ila 85°C
Nem Maksimum %80 (yoğuşmasız)
Koruma Seviyesi IP67
Mekanik Özellikler
Bileşen Özellik
Sensör Gövdesi 41 × 11 × 29 mm
Maksimum Uzunluk 30.0m
Ağırlık 58g
Sinyal Kablosu 2 × 0.75mm², ve 6 × 0.14mm²
Manyetik Cetvel (MP2-xxx-xx) Eğilme yarıçapı: min. 60mm
Genişleme İndeksi α = 16×10⁻⁶K⁻¹
Uzunluk Genleşmesi ΔL = L × α × ΔT
Boyutlar 10mm × 1.8mm
Minimum Eğrilik Yarıçapı 150mm
Şirket Bilgileri
Bağlanmayan manyetik ızgara optik doğrusal ölçek / 32m Yüksek Hızlı Ölçüm aralığı 2 Bağlanmayan manyetik ızgara optik doğrusal ölçek / 32m Yüksek Hızlı Ölçüm aralığı 3 Bağlanmayan manyetik ızgara optik doğrusal ölçek / 32m Yüksek Hızlı Ölçüm aralığı 4 Bağlanmayan manyetik ızgara optik doğrusal ölçek / 32m Yüksek Hızlı Ölçüm aralığı 5
Müşterilerimiz ve Acentelerimiz
Bağlanmayan manyetik ızgara optik doğrusal ölçek / 32m Yüksek Hızlı Ölçüm aralığı 6 Bağlanmayan manyetik ızgara optik doğrusal ölçek / 32m Yüksek Hızlı Ölçüm aralığı 7
Sıkça Sorulan Sorular
S1: Fabrika mısınız yoksa ticaret şirketi misiniz?
C1: Biz bir fabrikayız ve 24 saat içinde yanıt veriyoruz.
S2: Şirketiniz öncelikli olarak ne üretiyor?
C2: Vision Ölçüm Makineleri, Koordinat Ölçüm Makineleri, CMM ve VMM fikstürleri ve ilgili ekipmanlar konusunda uzmanız.
S3: Uygun spesifikasyonu nasıl seçerim?
C3: Profesyonel ekibimiz, ürün çeşitliliğinize ve boyut gereksinimlerinize göre uygun ölçüm cihazlarını önerecektir.
S4: Özelleştirilmiş hizmetleri kabul ediyor musunuz?
C4: Evet, hem standart makineler hem de belirli müşteri ihtiyaçlarına göre uyarlanmış özel çözümler sunuyoruz.
S5: Garanti süreniz nedir?
C5: Ürünlerimiz 1 yıl garanti kapsamındadır. Kararlı ürün kalitesini koruyoruz ve kritik bileşenlerde dayanıklılığı artırdık.
