Ürün adı: | Tam Otomatik Kamera Ölçüm Cihazı | ölçüm doğruluğu: | 2,5+L/200 |
---|---|---|---|
tekrarlanabilirlik: | 2.5 | CCD: | Endüstriyel sınıf renkli CCD kamera |
Lens: | Manuel dental zoom lensi 0,7~4,5X/Otomatik zoom lensi 1~10X | Büyütme: | 8,1~1,3 mm |
Görüş alanı: | 8,1~1,3 mm | Çalışma Mesafesi: | 108mm |
Vurgulamak: | Tam Otomatik Vision Ölçüm Makinesi,PCB Vision Ölçüm Makinesi,PCB için Vision Ölçüm Makinesi |
Tam Otomatik Görsel Ölçüm Cihazı
PCB ve Hassas Parçalar İçin CNC Optik Sistem
ULTRA serisi, GD&T ölçümü için geliştirilmiş, üç eksenli otomatik motorlu kontrollü, yüksek hassasiyetli, tam otomatik bir görsel ölçüm cihazıdır.Doğrusal ve geometrik boyutların ölçümünü hızlı ve doğru bir şekilde yapmak için otomatik odaklama, otomatik aydınlatma kontrolü ve donanım ve yazılım konfigürasyonunun otomatik hareketi ile donatılmıştır.
Ürün özellikleri
◆ Kalite ayrıntıları kontrolü
1) Granit taban ve sütun, mükemmel stabilite;
2) Alüminyum çalışma aşaması, hareket kontrolünü hızlı tepki veren ve esnek hale getirin;
3) Sert oksidasyon yüzey işleme çizilmez ile çalışma aşaması;
4) Hareket sisteminin hassasiyetini ve dengesini sağlamak için hassas doğrusal kılavuz, taşlama vidası ve AC servo motor vb.İle standart;
5) Hareket kontrolü ile gömülü entegre kontrol sistemi ve aydınlatma ve doğrusal ölçek okuma olarak tüm sinyal kontrolü, makinenin performansının son derece kararlı olmasını sağlar.
◆ Yüksek performanslı konfigürasyon
1) XYZ üç eksenli CNC otomatik kontrol ve doğru konumlandırma;
2) Sistemin konumlandırma doğruluğunu ve ölçüm doğruluğunu sağlamak için 1 um yüksek hassasiyetli cam doğrusal ölçek;
3) Net gözlem ve doğru ölçüm ihtiyaçlarını karşılamak için GIGA yüksek çözünürlüklü renkli kamera;
4) 6.5x yüksek çözünürlüklü tıklama yakınlaştırma lensi, yalnızca doğru ikiye katlama ve bir kez piksel düzeltmesi gerekir;
5) Programlanabilir yüzey 5 halkalı 8 bölümlü LED Soğuk Aydınlatma ve kontur LED paralel aydınlatma ve dahili akıllı ışık ayarı ile, 8 bölümdeki parlaklığı otomatik olarak kontrol edebilir ve 256 seviyeli parlaklık ayarını akıllıca gerçekleştirebilir.
◆ Etkili ölçüm yazılımı
1) External-Array RationalVue kompozit ölçüm yazılımı ile ULTRA serisi, güçlü 2D / 3d kompozit ölçüm işlevi sunabilir;
2) Basit ve anlaşılması kolay işletim arayüzü, ölçümü daha basit ve verimli hale getirir;
3) Toplu ölçümü verimli ve hızlı bir şekilde tamamlamak için otomatik ölçüm programı ayarlanabilir.
◆ Esnek genişletilebilirlik
1) Farklı müşterilerden farklı ölçüm gereksinimlerini karşılayabilen çok sayıda temassız sensör ve hızlı fikstür sistemi isteğe bağlıdır
2) ULTRA serisi için Mavable renkli LED halka ışık mevcuttur, bu da seriyi farklı malzeme veya şekillerle farklı parçalara daha esnek ve güçlü kılar, daha güçlü ölçüm uygulaması sunar.

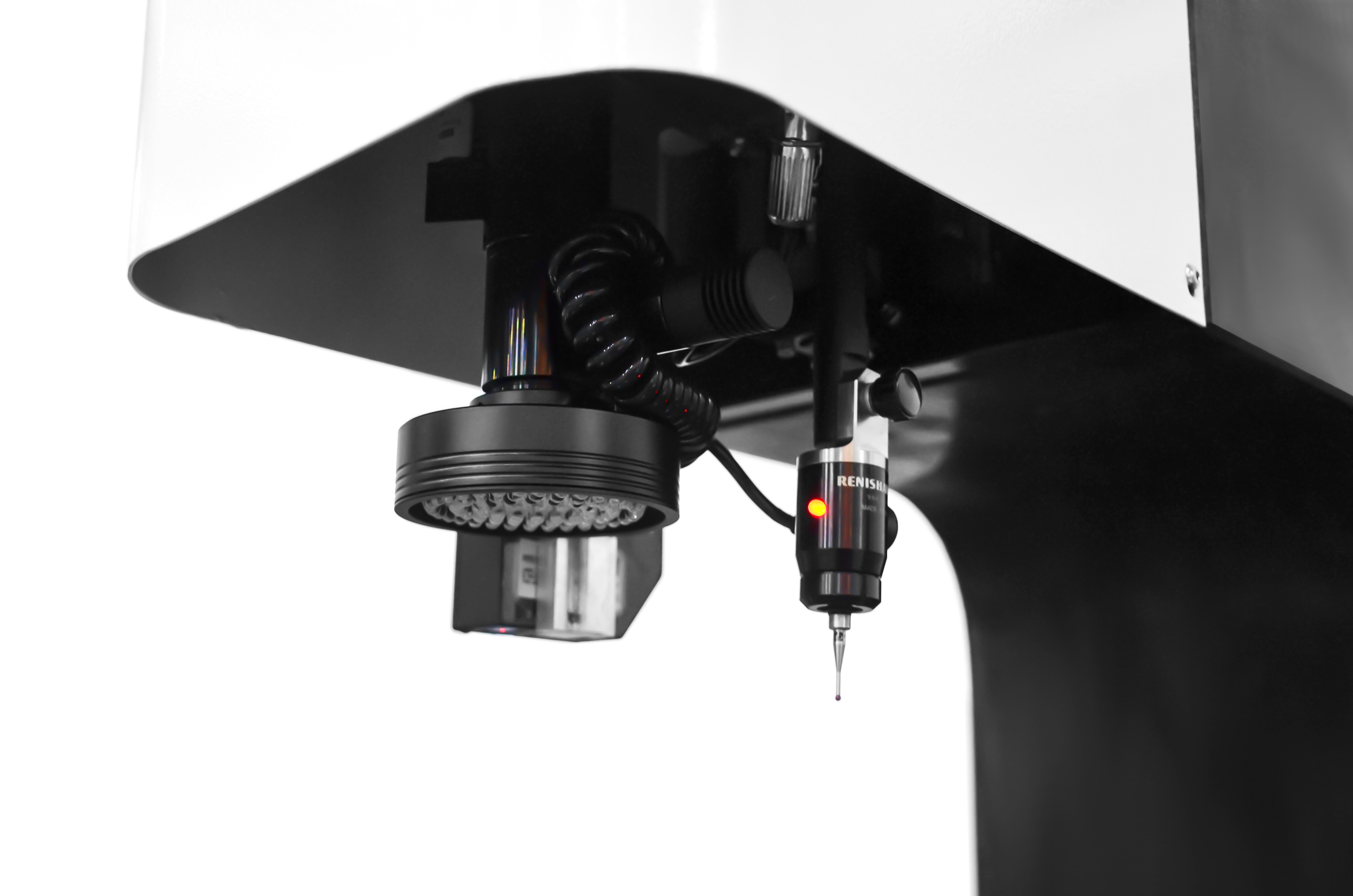

3) ULTRA serisinin esnek genişletilebilirliği sayesinde dokunmatik prob, temassız ölçüm sensörleri ve robot kolu ile uyumludur, ölçüm verimliliğini oldukça artırır.
Parametre
Ürün adı | ULTRA Serisi Otomatik Görsel Ölçüm Cihazı | ||||||||||
Modeli | ULTRA 300 | ULTRA 400 | ULTRA 500 | ULTRA 600 | |||||||
X / Y ekseni Hareketi | 300x200 mm | 400x300 mm | 500x400 mm | 600 * 500 mm | |||||||
Z ekseni Hareketi | 200mm (müşterilerin ihtiyacına göre yükseltilebilir) | ||||||||||
X / Y / Z-3 ekseni Doğrusal Ölçek | Cam Doğrusal Ölçek Çözünürlüğü: 0.1um | ||||||||||
Rehberlik Modu | Hassas doğrusal kılavuz, çift şeritli çift kaydırmalı kılavuz. | ||||||||||
Operasyon modu | Joystick denetleyicisi, Fare işlemi, otomatik algılama programı. | ||||||||||
Doğruluk | XYZ ekseni: ≤2.5 + L / 200um | ||||||||||
Tekrarlanabilirlik | ± 2.5um | ||||||||||
Video Sistem |
CCD | Yüksek çözünürlüklü 1/3 "Renkli CCD Kamera | |||||||||
Lens |
6.5X sürekli tıklama yakınlaştırma lensi;Optik Büyütme: 0.7X-4.5X; Video Büyütme: 26X ~ 172X (21,5 ”monitör) |
||||||||||
Alanı Görünüm (mm) (D * H * V) |
Büyütme | 0,7X | 1X | 2.0X | 3.0X | 4X | 4,5X | ||||
1/3 "CCD | 8.57x6.86x5.14 | 6.00x4.80x3.60 | 3.00x2.40x1.80 | 2.00x1.60x1.20 | 1.50x1.20x0.90 | 1,33x1,07x0,80 | |||||
Aydınlatma Sistem |
Kontur | LED paralel kontur aydınlatma | |||||||||
Yüzey | 0 ~ 255 Kademesiz ayarlanabilir 5 halkalı 8 bölmeli LED yüzey aydınlatması | ||||||||||
Ölçüm Yazılımı | UNIMETRO 2D Tam Otomatik Ölçüm Yazılımı | ||||||||||
Yükleme kapasitesi | 25 Kg | ||||||||||
Çalışma ortamı |
Sıcaklık 20 ℃ ± 2 ℃, Nem Aralığı <2 ℃ / saat, Nem% 30 ~ 80, Titreşim <0.002g, <15Hz |
||||||||||
Güç kaynağı | 220V / 50Hz / 10A | ||||||||||
Boyut (G * D * Y) | 1600 * 780 * 1700 | 1750 * 920 * 1700 mm | 1900x1080x1700 mm | 1050 * 1280 * 1700 mm | |||||||
Net ağırlık | 380 Kg | 450 Kg | 600 Kg | 800kg |
* L uzunluğu (mm) ölçüyor, Z ekseninin mekanik doğruluğu ve odak doğruluğu iş parçasının yüzeyiyle ilgilidir.
* Büyütme yaklaşık değerdir, monitör boyutu ve çözünürlük ile ilgilidir.
* Görüş alanı (mm) = (çapraz * Yatay * Dikey)
* 0.5X veya 2X objektif isteğe bağlıdır ve görüntü büyütmeyi gerçekleştirir: 13X ~ 86X veya 52X ~ 344X.
