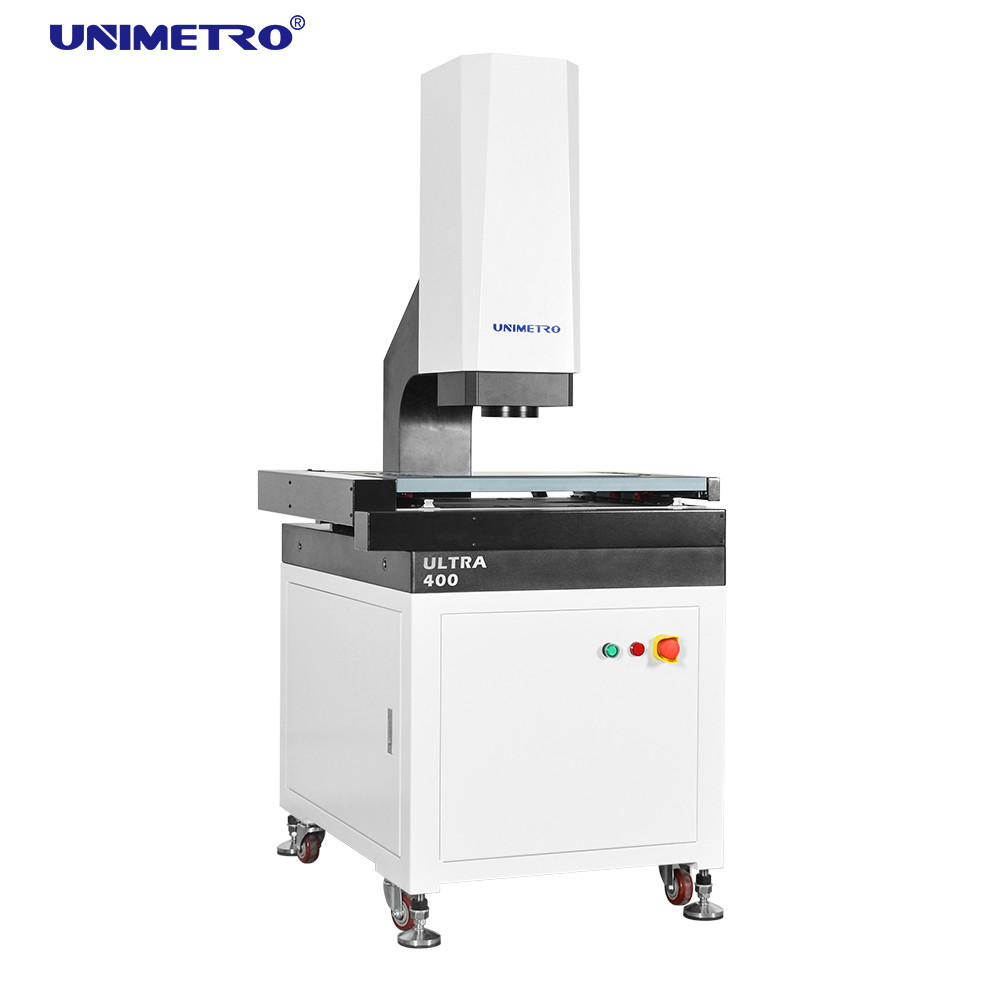

Sert Oksidasyon Yüzey İşleme ile 450kg Optik Görme Ölçüm Makinesi
otomatik görsel denetim ölçüm makinemiz ULTRA serisi, üç eksenli otomatik motorlu kontrollü GD&T ölçümü için geliştirilmiş konsol yüksek doğruluklu tam otomatik görsel denetim ölçüm makinesidir.Doğrusal ve geometrik boyutların hızlı ve doğru bir şekilde ölçülmesini sağlamak için otomatik odaklama, otomatik aydınlatma kontrolü ve donanım ve yazılım konfigürasyonunun otomatik hareketi ile donatılmıştır.
Özellikler
● Granit taban ve kolon, mükemmel stabilite; ● Alüminyum çalışma aşaması, hareket kontrolünü hızlı tepki veren ve esnek hale getirir; ● Sert oksidasyon yüzey işleme ile çizilmez çalışma aşaması; ● Hareket sisteminin hassasiyetini ve kararlılığını sağlamak için hassas lineer kılavuz, taşlama bilyalı vida ve AC servo motor vb. ile standart; ● Hareket kontrolü ile entegre edilmiş entegre kontrol sistemi ve aydınlatma ve doğrusal ölçek okuma olarak tüm sinyal kontrolü, makinenin performansının son derece istikrarlı olmasını sağlar. ● XYZ üç eksenli CNC otomatik kontrol ve doğru konumlandırma; ● Sistemin konumlandırma doğruluğunu ve ölçüm doğruluğunu sağlamak için 0,1 um yüksek hassasiyetli cam doğrusal ölçek; ● GIGA yüksek çözünürlüklü renkli kamera, net gözlem ve doğru ölçüm ihtiyaçlarını karşılamak için; ● 6,5x yüksek çözünürlüklü tıklama yakınlaştırma lensi, hassas ikileme ve yalnızca bir kez piksel düzeltmesi gerekir; ● Programlanabilir yüzey 5 halkalı 8 bölmeli LED Soğuk Aydınlatma ve kontur LED paralel aydınlatma ve dahili akıllı ışık ayarı ile 8 bölmedeki parlaklığı otomatik olarak kontrol edebilir ve 256 seviye parlaklık ayarını akıllıca gerçekleştirebilir.
parametreler
modeli
ULTRA 300
ULTRA 400
ULTRA 500
ULTRA 600
X/Y ekseni Hareketi (mm)
300x200
400x300
500x400
600x500
Z ekseni Seyahat
200mm (müşterilerin ihtiyaçlarına göre yükseltilebilir)
X/Y/Z-3 ekseni Doğrusal Ölçek
Cam Lineer Ölçek Çözünürlüğü: 0.1um
Rehberlik Modu
Hassas lineer kılavuz, çift yollu çift sürgülü kılavuz.
Operasyon modu
Joystick denetleyicisi, Fare işlemi, otomatik algılama programı.
0~255 Kademesiz ayarlanabilir 5 halkalı 8 bölmeli LED yüzey aydınlatması
Büyütme
0,7X~4,5X
Ölçüm Yazılımı
UNIMETRO 2D Tam Otomatik Ölçüm Yazılımı
Yükleme kapasitesi
±2.5um
Çalışma ortamı
25Kg
Güç kaynağı
Sıcaklık 20℃±2℃,Nem Aralığı<2℃/sa, Nem %30~80%, Titreşim<0,002g, <15Hz
Boyut(G*D*Y)(mm)
220V/50Hz/10A
Boyut(G*D*Y)(mm)
1600*780*1700
1750*920*1700
1900x1080x1700
1050*1280*1700
Net ağırlık / kilogram)
380
450
600
800
Yazılım özellikleri
● External-Array RationalVue kompozit ölçüm yazılımı ile ULTRA serisi, güçlü 2D/3d kompozit ölçüm fonksiyonu sunma yeteneğine sahiptir; ● Basit ve anlaşılması kolay işletim arayüzü, ölçümü daha basit ve verimli hale getirir; ● Toplu ölçümü verimli ve hızlı bir şekilde tamamlamak için otomatik ölçüm programı ayarlanabilir.
Yazılım Fonksiyonları
UNIMETRO INSPECT3D yazılımı, kullanıcı dostu UI, öğrenmesi kolay, güçlü fonksiyon ile kullanıcıların hızlı ve hassas ölçüm elde etmelerini sağlar.Yazılım, tam İngilizce dil UI sunuyor, ayrıca yeni dil geliştirmeye izin veriyor.
Başvuru
OTO PARÇALARI
KALIP
DONANIM
ELEKTRONİK BİLEŞEN
Şirket Bilgisi
Müşterimiz ve Temsilcimiz
SSS
Q1: Bir fabrika veya ticaret şirketi misiniz?
A1: Biz bir fabrikayız ve size 24 saat içinde en hızlı yanıtı veriyoruz.
S2: Şirketiniz ağırlıklı olarak ne yapıyor?
A2: Biz esas olarak Vizyon ölçüm makinesi, Koordinat ölçüm makinesi, CMM ve VMM fikstürleri vb. üretiyoruz.
S3: Uygun Şartname Nasıl Seçilir?
A3: Ölçülecek ürünün çeşidini ve boyutunu bize bildirdiğiniz sürece, profesyonel ekibimiz size uygun özelliklerde ölçüm aleti tavsiye eder.
Q4: özelleştirilmiş hizmeti kabul ediyor musunuz?
A4: Emin olun!Sadece tipik makineler değil, aynı zamanda müşterinin ihtiyaçlarına göre özelleştirilmiş makineler de sağlayabiliriz.
S5: Garanti süreniz nedir?
A5: Ürün garanti süremiz 1 yıldır.Ürün kalitemiz çok istikrarlı ve bazı kırılabilir parçalarda çok geliştik.Ürün kalitemizden emin olabilirsiniz.
