Otomatik Görüş Ölçüm Sistemi Hareketli Renkli LED Halka Işık Doğrusal Slayt Yolu HD Kamera

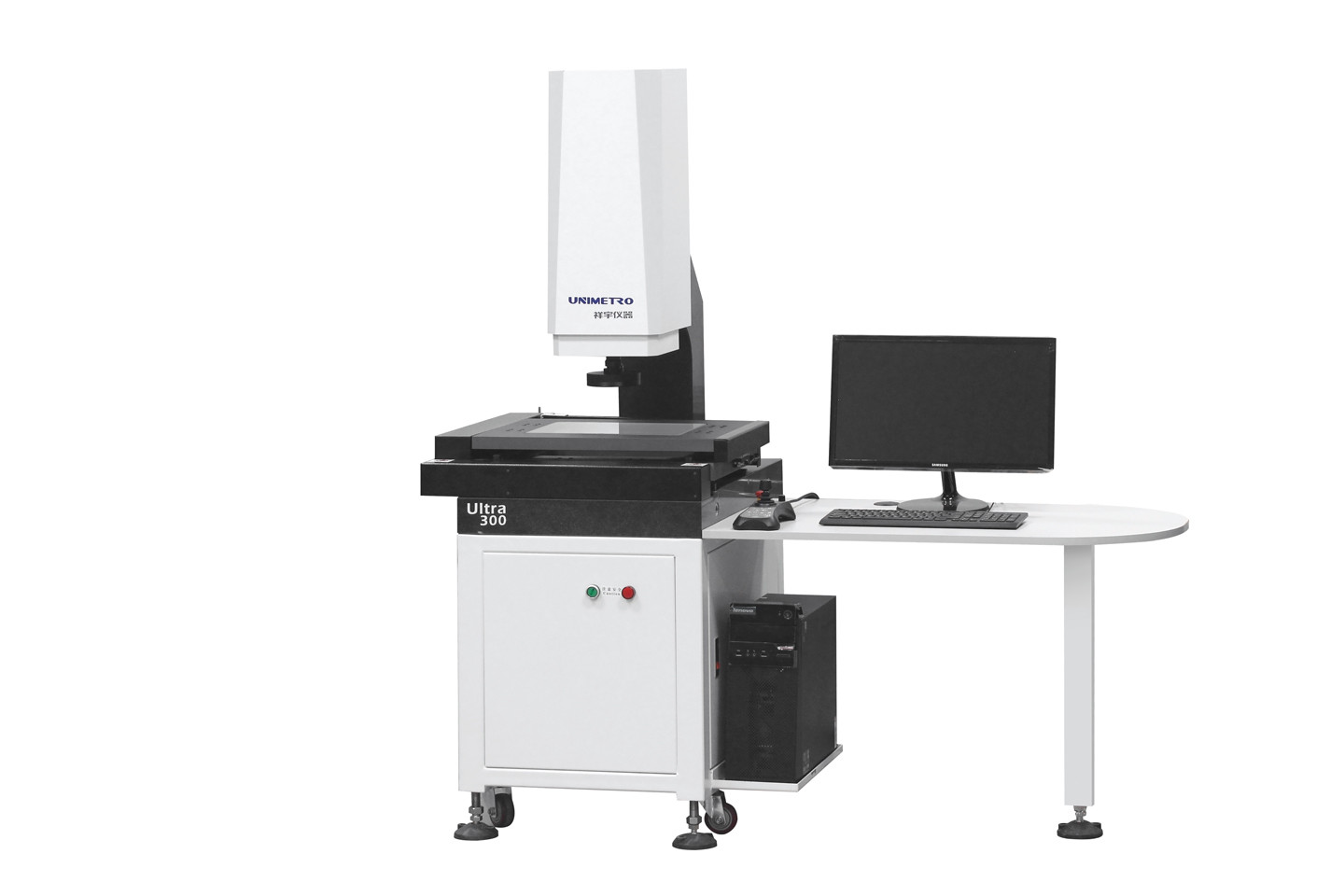

ULTRA serisi Görüş Ölçüm Sistemi, üç eksenli otomatik motorlu kontrol ile GD&T ölçümü için geliştirilmiş, konsollu, yüksek doğruluklu, tam otomatik bir görüntü ölçüm makinesidir. Doğrusal ve geometrik boyutların ölçümünü hızlı ve doğru bir şekilde yapmak için otomatik odaklama, otomatik aydınlatma kontrolü ve donanım ve yazılım konfigürasyonunun otomatik hareketi ile donatılmıştır.
<
Ürün Özellikleri
◆ Kalite ayrıntıları kontrolü
1) Granit taban ve sütun, mükemmel stabilite;
2) Alüminyum çalışma aşaması, hareket kontrolünü hızlı tepki veren ve esnek hale getirir;
3) Sert oksidasyon yüzey işlemeli, çizilmez çalışma aşaması;
4) Hareket sisteminin hassasiyetini ve stabilitesini sağlamak için hassas doğrusal kılavuz, bilyalı vida ve AC servo motor vb. taşlama ile standart;
5) Hareket kontrolü ile gömülü entegre kontrol sistemi ve aydınlatma ve doğrusal ölçek okuma olarak tüm sinyal kontrolü, makinenin performansının son derece kararlı olmasını sağlar.
◆ Yüksek performanslı yapılandırma

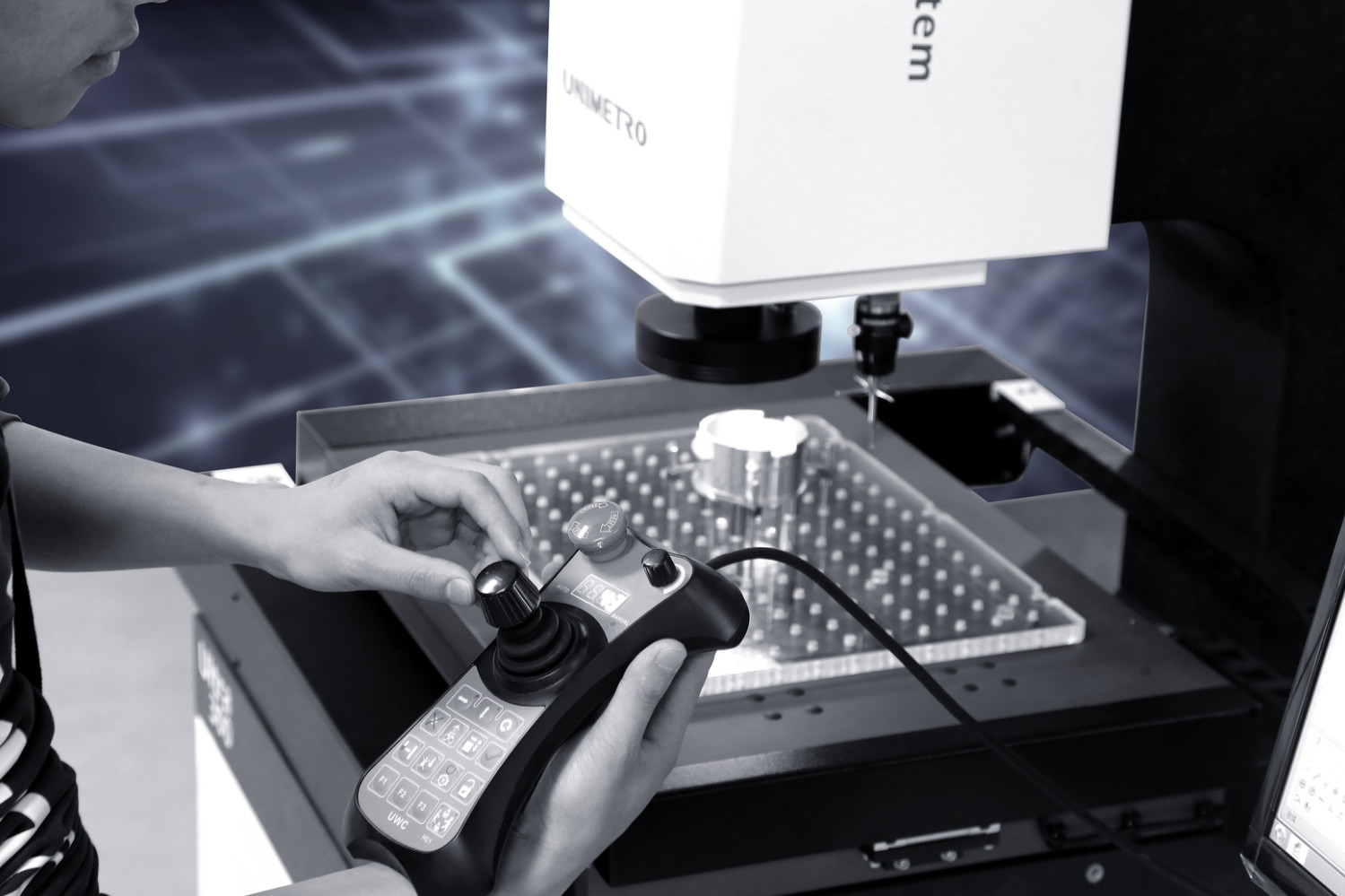

1) XYZ üç eksenli CNC otomatik kontrol ve doğru konumlandırma;
2) Sistemin konumlandırma doğruluğunu ve ölçüm doğruluğunu sağlamak için 1 um yüksek hassasiyetli cam doğrusal ölçek;
3) Net gözlem ve doğru ölçüm ihtiyaçlarını karşılamak için GIGA yüksek çözünürlüklü renkli kamera;
4) 6,5x yüksek çözünürlüklü tıklamalı yakınlaştırma lensi, yalnızca doğru ikiye katlama ve bir kez piksel düzeltme gerekir;
5) Programlanabilir yüzey 5 halkalı 8 bölümlü LED Soğuk Aydınlatma ve kontur LED paralel aydınlatma ve dahili akıllı ışık ayarıyla, 8 bölümdeki parlaklığı otomatik olarak kontrol edebilir ve 256 seviyeli parlaklık ayarını akıllıca gerçekleştirebilir.
◆ Verimli ölçüm yazılımı
1) Harici Array RationalVue kompozit ölçüm yazılımıyla ULTRA serisi, güçlü 2D/3d kompozit ölçüm fonksiyonu sunma kapasitesine sahiptir;
2) Basit ve anlaşılması kolay çalışma arayüzü, ölçümü daha basit ve verimli hale getirir;
3) Toplu ölçümü verimli ve hızlı bir şekilde tamamlamak için otomatik ölçüm programı ayarlanabilir.
◆ Esnek genişletilebilirlik
1) Farklı müşterilerden gelen farklı ölçüm gereksinimlerini karşılayabilen çok çeşitli temassız sensörler ve hızlı fikstürleme sistemi seçenek içindir

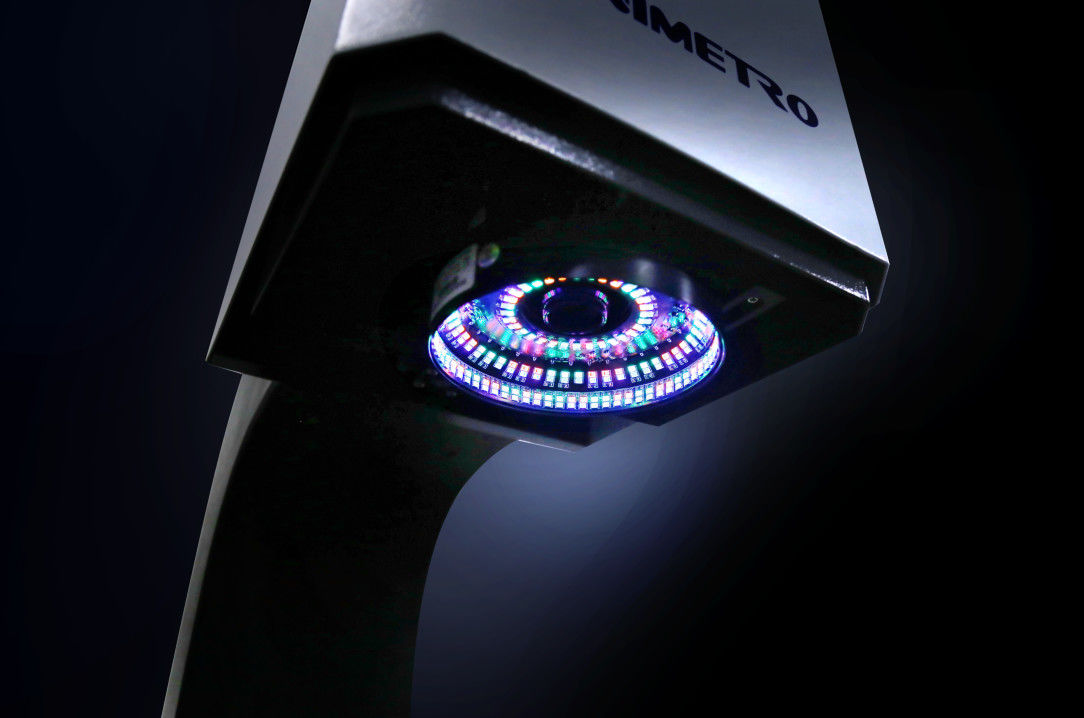

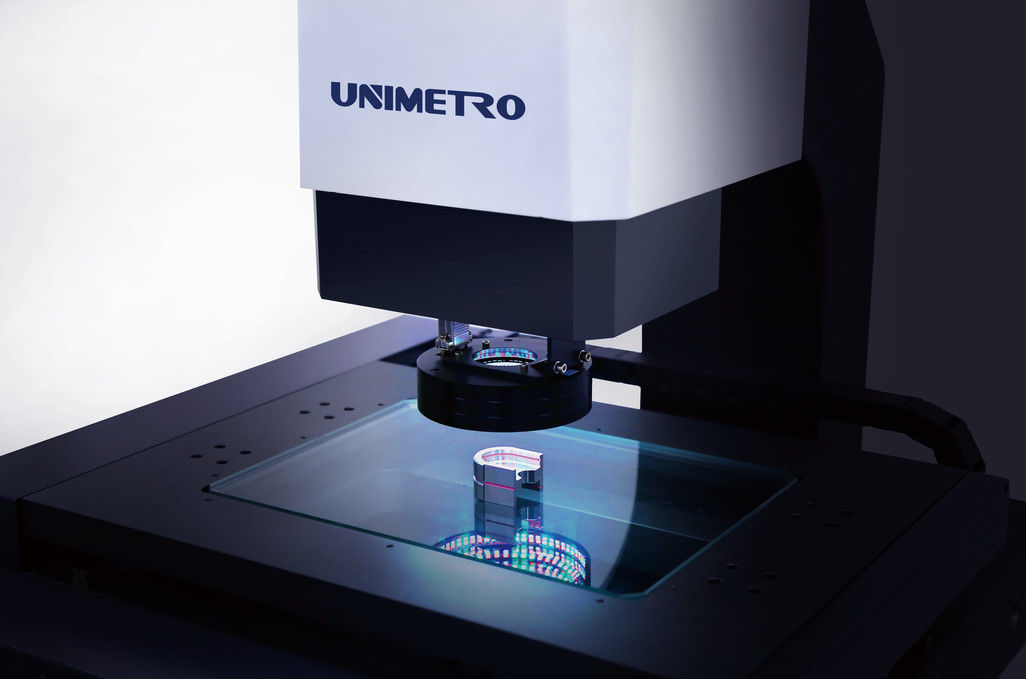

2) ULTRA serisi için Mavable renkli LED halka ışığı mevcuttur; bu, seriyi farklı malzeme veya şekillere sahip farklı parçalara karşı daha esnek ve güçlü hale getirir, daha güçlü ölçüm uygulaması sunar.
3) ULTRA serisinin esnek genişletilebilirliği sayesinde dokunmatik prob, temassız ölçüm sensörleri ve robot kol ile uyumludur, ölçüm verimliliğini yüksek oranda artırır.

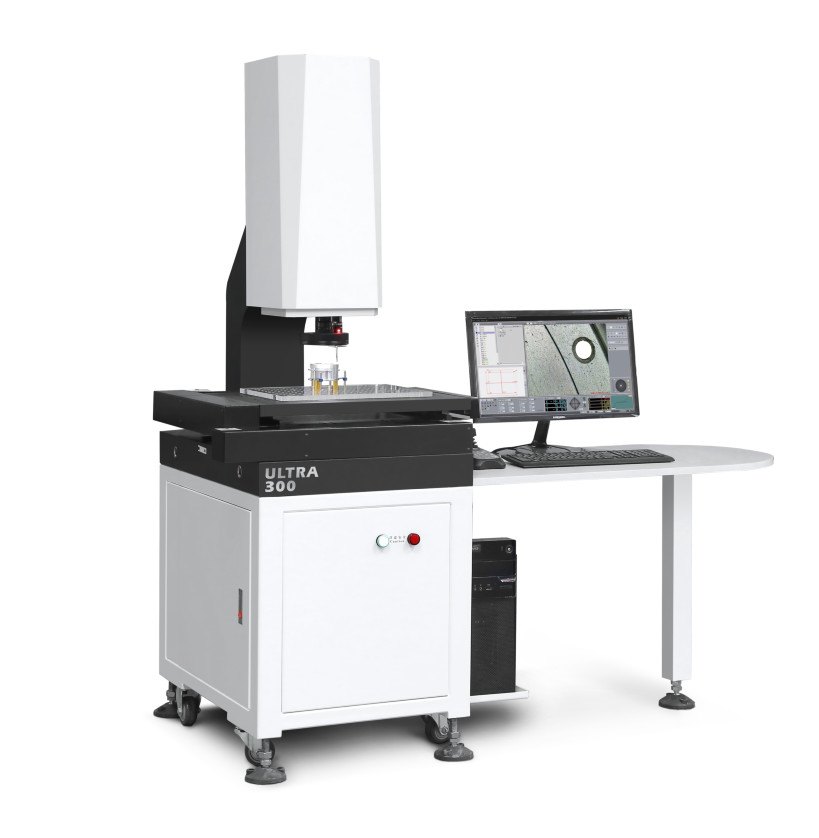

Parametreler
| Modeli |
ULTRA 300
|
ULTRA 400
|
ULTRA 500
|
ULTRA 600
|
|
X/Y ekseni Hareketi(mm)
|
300x200
|
400x300
|
500x400
|
600x500
|
|
Z ekseni Hareketi
|
200mm (müşterinin ihtiyacına göre yükseltilebilir)
|
|
X/Y/Z-3 eksenli Doğrusal Ölçek
|
Cam Doğrusal Ölçek Çözünürlüğü: 0,1um
|
|
Rehberlik Modu
|
Hassas doğrusal kılavuz, çift hatlı çift kaydırıcı kılavuz.
|
|
Çalışma Modu
|
Joystick denetleyicisi, Fare işlemi, otomatik algılama programı.
|
|
Kesinlik
|
XYZ ekseni:≤2,5+L/200um
|
|
Tekrarlanabilirlik
|
±2,5um
|
|
Video sistemi
|
CCD
|
Yüksek çözünürlüklü 1/3" Renkli CCD Kamera
|
|
Objektif
|
6,5X devam tıklamalı yakınlaştırma merceği; Optik Büyütme: 0,7X-4,5X; Video Büyütme: 26X~172X(21,5"monitör)
|
|
Aydınlatma sistemi
|
Kontur
|
LED paralel kontur aydınlatması
|
|
Yüzey
|
0~255 Kademesiz ayarlanabilir 5 halkalı 8 bölümlü LED yüzey aydınlatması
|
|
Büyütme
|
0,7X~4,5X
|
|
Ölçüm Yazılımı
|
UNIMETRO 2D Tam Otomatik Ölçüm Yazılımı
|
|
Yük Kapasitesi
|
±2,5um
|
|
Çalışma Ortamı
|
25Kg
|
|
Güç Kaynağı
|
Sıcaklık 20°C±2°C, Nem Aralığı<2°C/saat, Nem %30~80, Titreşim<0,002g, <15Hz
|
|
Boyut(G*D*Y)(mm)
|
220V/50Hz/10A
|
|
Boyut(G*D*Y)(mm)
|
1600*780*1700
|
1750*920*1700
|
1900x1080x1700
|
1050*1280*1700
|
|
Net Ağırlık (kg)
|
380
|
450
|
600
|
800
|
* L uzunluk ölçümüdür (mm), Z ekseninin mekanik doğruluğu ve odak doğruluğu iş parçasının yüzeyiyle ilgilidir.
* Büyütme yaklaşık değerdir, monitörün boyutu ve çözünürlüğü ile ilgilidir.
* Görüş alanı(mm) = (çapraz*Yatay*Dikey)
* 0,5X veya 2X objektif isteğe bağlı olarak mevcuttur ve görüntü büyütmeyi gerçekleştirir: 13X~86X veya 52X~344X.
Yazılım İşlevi
◉ CAD dosyasını girin ve ölçün
◉ Parça dizisi ve makro ölçüm
◉ Otomatik odaklama ve yükseklik ölçümü
◉ Navigasyon işlevi hızlı konum belirlemeye yardımcı olur
◉ Güçlü geometrik ölçüm fonksiyonu
◉ Çoklu veri raporları ve grafiksel veri çıkış fonksiyonu
◉ Esnek kullanıcı programı
◉ Referans elemanları oluşturma
◉ Güçlü kenar algılama fonksiyonu
◉ Birden fazla harici aksesuarın desteklenmesi
◉ Elemanların geometrik toleransının otomatik hesaplanması
◉ Karmaşık üretimin hızlı ve rahat bir şekilde ölçülmesi
