Name: Elektronik 3D Koordinat Ölçme Makinesi / Köprü - Tipi CMM Ölçme Ekipmanı
Brand: UNIMETRO
SKU: FLY Serisi

Ana sayfa Ürünler 3D Koordinat Ölçüm Makinesi

Elektronik 3D Koordinat Ölçme Makinesi / Köprü - Tipi CMM Ölçme Ekipmanı

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	UNIMETRO
Sertifika:	CE
Model numarası:	FLY Serisi

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1
Fiyat:	Discussible
Ambalaj bilgileri:	Standart ahşap durumda
Ödeme koşulları:	T/T

İletişim

Detaylı ürün tanımı

Güç:	Elektronik	Genel kullanım:	Elektrik, plastik, kalıp, makine, konektörler ve mobil
İşlevi:	Ölçme ve muayene	Ağırlık:	900kg
Garanti:	1 yıl
Vurgulamak:	koordinat ölçme makinaları , optik koordinat ölçme makinası

3d cmm Köprü Tipi CMM makinesi

Yüksek hassasiyetli koordinat ölçme makinesi 3d cmm Köprü Tipi CMM makinesi

Ürün Açıklaması

FLY Tipi Teknik Düzen

UCC + Görsel DMIS CNC CAD + PH10T + TP20

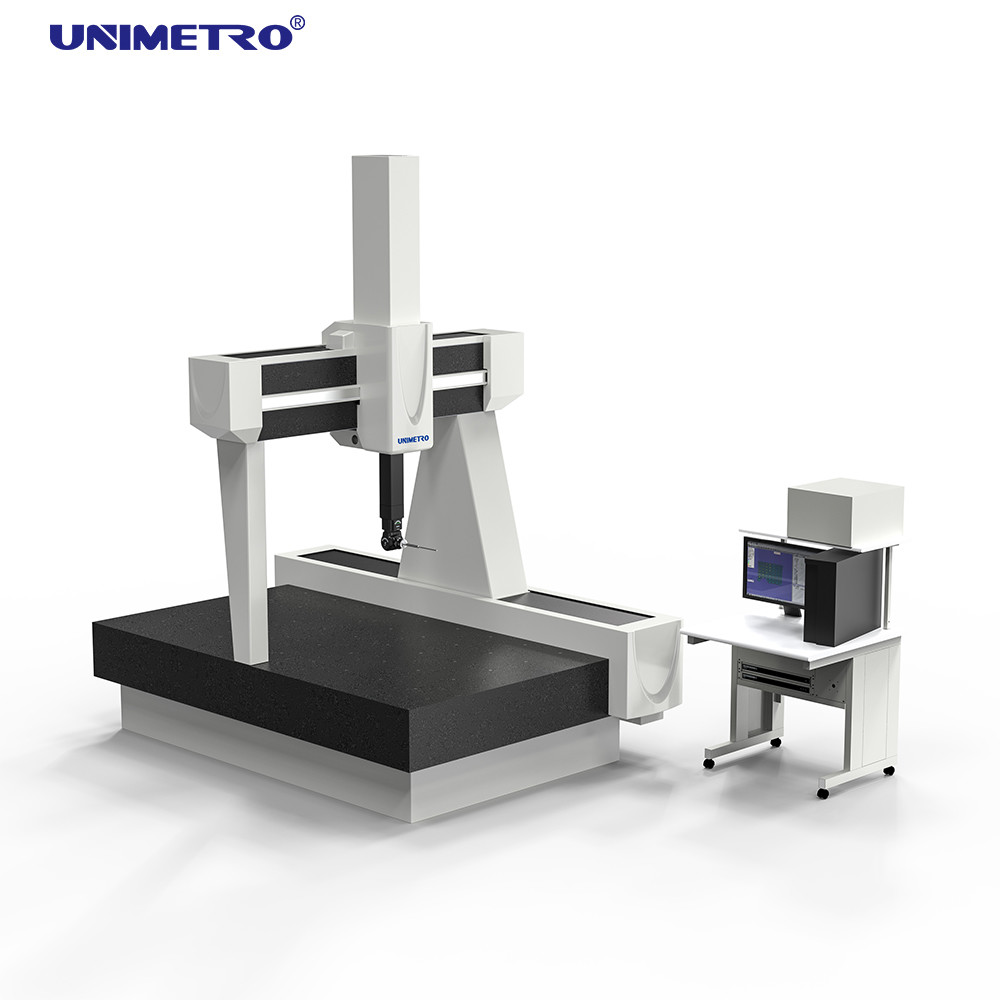

FLY serisi firmamız tarafından üretilen bir portal mobil tam otomatik koordinat ölçüm cihazıdır. Güçlü fonksiyon, istikrarlı performans, yüksek hassasiyet, basit kullanım, hızlı ve verimli, uygun bakım ve benzeri özelliklere sahiptir. Özellikle kontrol sistemi ve yazılım fonksiyonları, dünyadaki ileri seviyeye sahiptir. Diğer ürün serileri ile karşılaştırıldığında, bu seri basit yapı, güçlü taşıma kapasitesi, iş parçası yerleştirme için açık alan ve uygun yükleme ve boşaltma özelliklerine sahiptir.

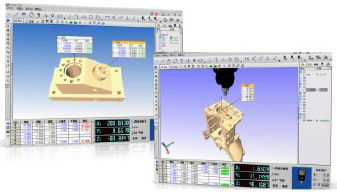

● Görsel DMIS CNC CAD + Bir ölçüm yazılımı kümesi.

Visual DMIS CNC CAD + yazılımı, Alman Fiziksel Teknoloji Enstitüsü (PTB) tarafından onaylanmış bir yazılımdır. Çince ve İngilizce dil ifade yeteneğine sahiptir. Kullanıcılara ileri teknoloji, mükemmel fonksiyon, istikrarlı performans, basit ve kullanışlı operasyon ölçüm garantisi sunar.

● Ev sahibi

Ana malzemeler ve bileşenler: kalite 00 özel yüksek kaliteli granit platform ve üç eksenli kılavuz rayı, hassas döküm işleme havacılık alüminyum alaşım sütun, RENISHAW yüksek hassasiyetli ızgara, kafa uzunluğu ölçüm sistemi okuma, SMC hassas hava filtresi ve otomatik algılama kontrol cihazı, İthal uluslararası tanınmış marka DC servo motor, Alman FESTO trakeal boru eklemi, yüksek kaliteli hava yatağı, Alman ithal aksesuarların doğrusal olmayan ithal sistemi Yay sistemi, Gates (GATES) yüksek performanslı senkron kayış, ABD'den ithal hassas bilyalı rulmanlar , gelişmiş otomotiv sınıfı ithal endüstriyel yüzey, vb

● Kontrol Sistemi

RENISHAW UCC kontrol sistemi (Şekil 4), CNC CMM için özel olarak tasarlanmış ve üretilmiş bir CNC sistemidir. Kontrol sistemi, CMM'nin yüksek doğruluğu, doğruluğu ve verimliliği için sağlam bir temel sağlayan kontrol katmanının ve uygulama katmanının ayrılması ilkesini benimsemiştir. Kontrol sistemi Ethernet arayüzü ve bilgisayar iletişimi kullanır, herhangi bir bilgisayar iletişimi arabirimini genişletmeye gerek duymaz, ayrıca gereksiz harici bağlantıları azaltır ve sistemin yüksek güvenilirliğini sağlar.

Şartname

MODEL	FLY	654	866	1086	1286
Ölçüm aralığı (Mm)	X EKSENİ	500	600	800	800
	Y EKSEN	600	800	1000	1200
	Z EKSENİ	400	600	600	600
Boyutlar (mm)	L	1420	1740	1940	2140
	W	1135	1420	1620	1620
	'H	2310	2760	2760	2760
Hava besleme	(MPa)	0.6 -0.8
MPEe	(Um) L: dd	1.5 + L / 3002,3 + L / 300	1.7 + L / 3002,6 + L / 250	1.7 + L / 3002,7 + L / 250	1.7 + L / 3002,7 + L / 250
Maks. Yükleniyor	kilogram	500	800	1000	1000
Ağırlık	kilogram	900	1300	1700	1900
