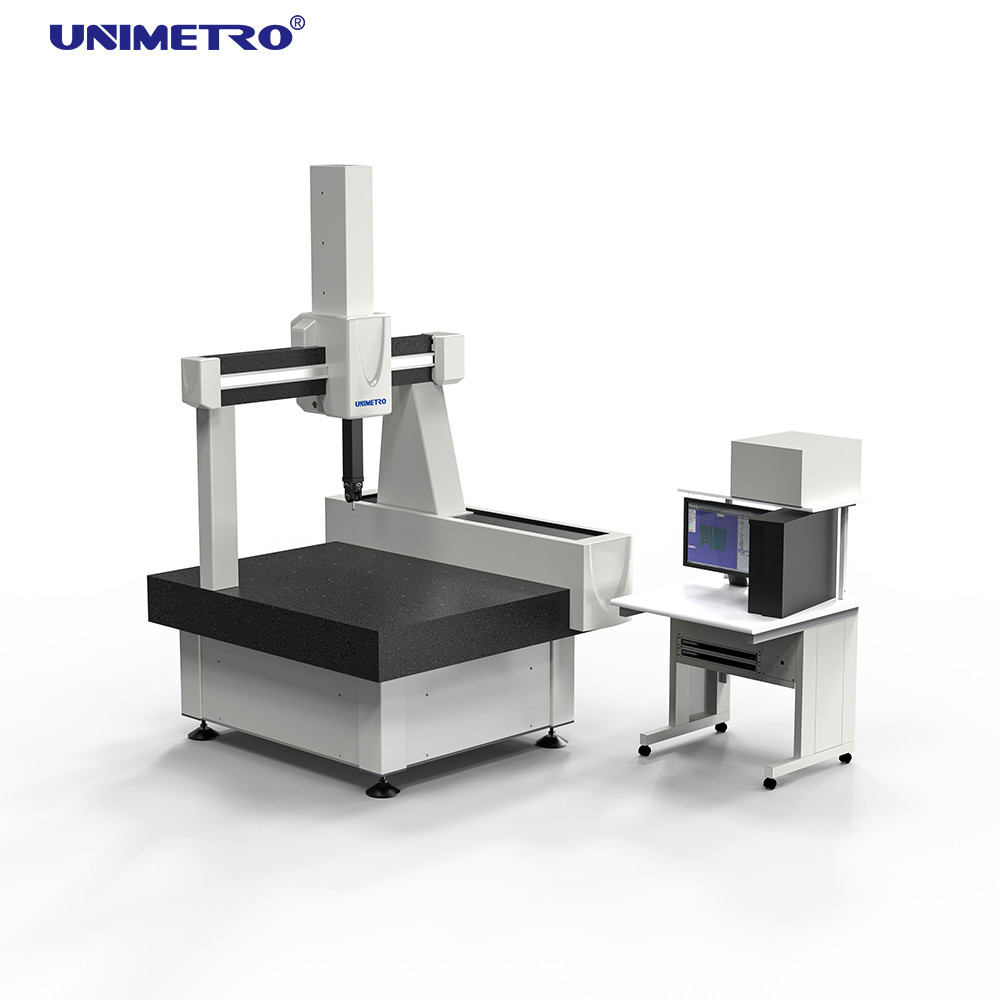

500 mm/s Dönüş Hızına Sahip Yarı Otomatik Helyum Tipi 3D Koordinat Ölçme Makinesi
Helyum Tipi 600*600*600mm Yüksek Hassasiyetli CMM Makinesi
"Helyum", tamamen UNIMETRO'nun geliştirdiği ve tasarladığı en yüksek hassasiyete sahip makine ile karakterize edilir. Mükemmel ve zamanında montajı sağlamak için her parça üretim sırasında titizlikle seçilir. Ölçme makinelerinin kabulü, iki standart kabul prosedürü kullanılarak ISO 10360-2'ye göre gerçekleştirilir. Tüm ölçüm makineleri ultra hassas bir lazerle ölçülür ve mastar blokları ve bilye plakaları gibi DKD sertifikalı katı ölçümlerle test edilir. Sonuç, Alman Teknolojisine sahip yüksek kaliteli, yüksek hassasiyetli bir makinedir.
Teknik Parametreler
| Parametre |
Şartname |
| Ölçüm Alanı |
X=610mm, Y=610mm, Z=610mm |
| Genel Boyut |
1350 × 1580 × 2680 mm |
| Maksimum Parça Ağırlığı |
1000kg |
| Makine Ağırlığı |
1950kg |
| MPEe |
≤ 1,8+L/300 (μm) |
| MPEp |
≤ 2,5μm |
| Ölçek Çözünürlüğü |
0,5μm |
| Maksimum 3D Hızı |
500 mm/sn |
| Maksimum 3D Hızlandırma |
900 mm/sn |
Temel Avantajlar
Yüksek Tekrarlanabilirlik
Tek yönlü tekrarlanabilirlik ≤ 1μm
Patentli Çift Pasif Titreşim Sönümleme
Doğrudan makine çerçevesine entegre edilmiştir ve çoğu durumda özel temel gerektirmeden üretime yakın uygun konumlandırmaya olanak tanır.
Yüksek Kaliteli Granit Çalışma Tezgahı
Titreşim sönümlemeyi desteklemek ve performansı artırmak için "TAI Dağı"ndan yüksek hassasiyetli, ağır ve sağlam doğal granitten yapılmıştır.
Tüm Eksenlerde Kapalı Kılavuzlar
Kılavuz yollarını hasardan, kirden ve doğrudan termal etkilerden koruyarak tozlu ortamlara uygun hale getirir.
Sürtünme "Otomatik Doğrultucu" Şanzıman
Şanzımanın kılavuz yola paralel olmasını sağlamak için "sabit + mikro süspansiyon" yapısını kullanır, bu da makineyi büyük ölçüde bakım gerektirmez hale getirir.
İthal Anahtar Parçalar
Optimum hassasiyet ve servis ömrü için tüm önemli parçalar (servo motor, aktarma sistemi, pnömatik sistem vb.) ünlü markalardandır.
RENISHAW Optik Terazi
Sektör lideri markadan 0,05μm çözünürlüklü yüksek doğruluklu optik ölçek.
Hava Yatağı Çevreleyen Kılavuz Yolu
Hareket sırasında cihazın stabilitesini sağlamak için çoklu hava basıncı regülatörlerine ve halka şeklinde pnömatik yatak tasarımına sahip 4 tarafı çevrili yapı.
Küçük Delik Teknolojisi
Hava tüketimi: 150NL/Dk. Hareket sürtünmesinden kaynaklanan ısıyı dengelemek için hava yatağı ile kılavuz yolu arasında yoğuşma bölgesi oluşturarak termal stabiliteyi artırır.
Yazılım
Rational-DMIS- Yeni geliştirilen büyük ölçekli entegre 3 boyutlu ölçüm yazılım paketi. Tam ve yerel DMIS çekirdeği (ISO 22093:2003 standardı) ile geliştirilen bu ürün, CMM ölçüm yazılımı standardizasyonu için bir model görevi görürken hem yeni başlayanların hem de ileri düzey kullanıcıların gereksinimlerini karşılar.
Prob Fonksiyonu
Prob Kafası: RENISHAW'dan MH20i Manuel Kafa
| Parametre |
Şartname |
| Konumun Tekrarlanabilirliği |
+0,5 mikron |
| Konumlandırma Adımları |
15° |
| Dönen Eksen |
+180° |
| Sıcaklık Aralığı |
10-40°C |
Prob: TP20 SF Modülü; M2 Prob Düzeneği
| Sayı |
İsim |
Özellikler |
Miktar |
| A-5004-7585 |
Prob Uzatma Çubuğu |
10 mm |
2 |
| A-5004-7586 |
Prob Uzatma Çubuğu |
20mm |
1 |
| A-5000-7806 |
Bilyalı Prob |
Φ1×10mm |
1 |
| A-5000-3603 |
Bilyalı Prob |
Φ1×20mm |
2 |
| A-5000-3604 |
Bilyalı Prob |
Φ1×10mm |
2 |
| A-5000-4161 |
Bilyalı Prob |
Φ1×20mm |
1 |
| A-5000-2285 |
Bilyalı Prob |
Φ1×50mm |
1 |
|
Prob Anahtarı |
|
2 |
| Toplam: 8 Çeşit, 12 adet |
Şirket Bilgileri
Müşterilerimiz ve Temsilcilerimiz
Sıkça Sorulan Sorular
S1: Fabrika veya ticaret şirketi misiniz?
A1: Biz bir fabrikayız ve 24 saat içinde en hızlı yanıtı sağlıyoruz.
S2: Şirketiniz ağırlıklı olarak ne üretiyor?
A2: Biz esas olarak Görüş Ölçme Makineleri, Koordinat Ölçme Makineleri, CMM ve VMM fikstürleri vb. üretiyoruz.
S3: Uygun Şartname Nasıl Seçilir?
A3: Ölçülecek ürünlerin çeşitliliğini ve boyutunu bize bildirin; profesyonel ekibimiz size uygun ölçüm cihazı özellikleri konusunda tavsiyelerde bulunacaktır.
S4: Özelleştirilmiş hizmeti kabul ediyor musunuz?
A4: Evet! Hem tipik makineler hem de müşteri ihtiyaçlarına göre özelleştirilmiş makineler sağlıyoruz.
S5: Garanti süreniz nedir?
A5: Ürün garanti süremiz 1 yıldır. Ürün kalitemiz oldukça istikrarlı ve kırılabilir parçaları önemli ölçüde geliştirdik. Ürün kalitemizden emin olabilirsiniz.
