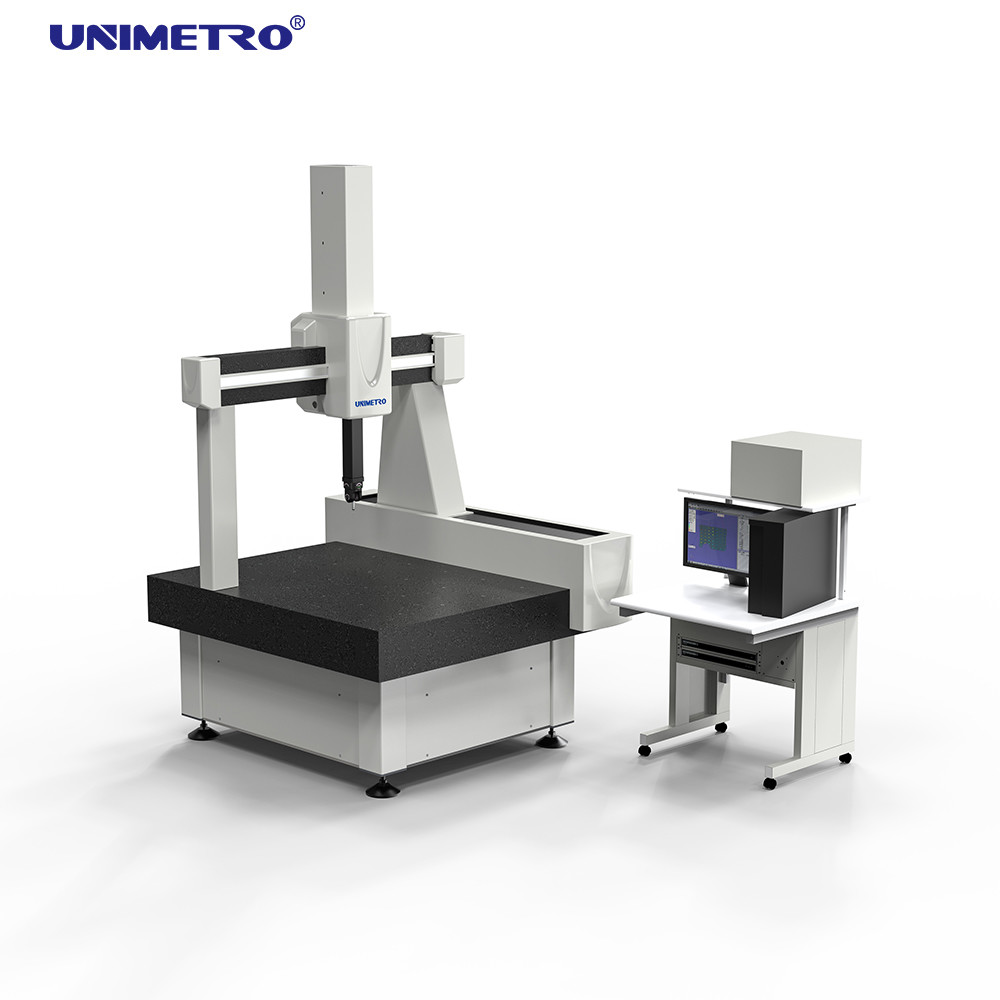

Mermer tabanlı Helium Serisi 3D Koordinat Ölçme Makinesi
Yüksek hassasiyetli Full Auto 3D CMM
"Helium" tümüyle UNIMETRO tarafından geliştirilen ve tasarlanan en yüksek hassasiyet ölçüm makinesi.Montaj sırasında mükemmel ve zamanında entegrasyon sağlamakTüm ölçüm makineleri, ultra hassas lazer ölçümleri ve DKD sertifikalı katı ölçümlerle iki standart kabul prosedürü kullanan ISO 10360-2 standartlarına göre kabul edilir.
Teknik özellikler
| Parametreler | Spesifikasyon |
|---|
| Ölçme Alanı | X=813mm, Y=1220mm, Z=710mm |
| Genel Boyutlar | 1350 × 1580 × 2680 mm |
| Maksimum parça ağırlığı | 1200 kg |
| Makine ağırlığı | 2600kg |
| MPEe | ≤ 1,8+L/350 (μm) |
| MPEp | ≤ 2,5μm |
| Ölçek çözünürlüğü | 0.5μm |
| En yüksek 3 boyutlu hız | 550mm/s |
| Maksimum 3 boyutlu hızlanma | 700mm/s |
Ana Avantajları
Patent Çifte Pasif titreşim dümperasyonu
Makine çerçevesine doğrudan entegre edilen bu sistem, özel temeller gerektirmeden üretim yakınlarına yerleştirilmesini sağlar.Yakındaki makinelerden ve taşıma araçlarından gelen titreşimlere etkili bir şekilde karşı koymak.
Yüksek Kaliteli Granit Çalışma Masası
Yüksek hassasiyetli, ağır ve istikrarlı doğal granit ile üretilen "Mount TAI", üstün titreşim amortizasyonu ve geliştirilmiş CMM performansı sağlar.
Tüm Eksenlerde Eklenmiş Rehberler
Kılavuz yollarını hasar, kir ve doğrudan termal etkilerden korur ve makineyi tozlu ortamlar ve sıcaklık değişimleri için uygun hale getirir.
Sürtünme "otomatik düzeltme" şanzımanı
"Kesin + mikro süspansiyon" yapısını kullanır, bu da büyük ölçüde bakımsız çalışmaya neden olur.
İthalatlı Anahtar Bileşenler
Servo motorlar, şanzıman sistemleri ve pnevmatik sistemler de dahil olmak üzere tüm kritik parçalar, optimum hassasiyeti ve hizmet ömrünü sağlamak için tanınmış markalardan alınır.
RENISHAW Optik ölçeği
Üstün ölçüm doğruluğu için 0.05μm çözünürlükte yüksek hassasiyetli RENISHAW optik ölçekleri bulunur.
Hava Taşıma Çevre Rehberi Yolu
Çoklu hava basıncı düzenleyicileri ve halka şeklindeki pnevmatik rulman tasarımı ile dört taraflı çevrili yapı, hareket sırasında enstrümanın istikrarını sağlar.
Küçük Delik Teknolojisi
Hava rulmanları arasında kondensat bölgeleri oluşturur ve hareket sürtünmesinden gelen ısıyı dengeleme yollarını yönlendirir, termal istikrarı ve uzun vadeli hassasiyeti artırır (hava tüketimi: 150NL / Min).
Ölçüm yazılımı
Rasyonel-DMIS- Yerel DMIS çekirdeği (ISO 22093:2003 standardı) ile geliştirilen, hem yeni başlayanlar hem de gelişmiş kullanıcılar için tasarlanmış kapsamlı bir 3D ölçüm yazılım paketi,kolay öğrenme eğrilikleri ve güçlü yetenekleri ile standartlaştırılmış CMM ölçüm yazılımı işlevselliği sağlar.
Sonda Sistemi
PH20MT RENISHAW tarafından motorlu prob kafası
PH20, çeşitli CMM özelliklerinde tetikleme uygulamaları için uyarlanmış yenilikçi beş eksenli teknolojiyi temsil eder.Adımsız konumlandırma yeteneği, minimum prob değiştirme gereksinimleri ile en iyi iş parçasının ölçümünü sağlar.
| Parametreler | Spesifikasyon |
|---|
| Konumun Tekrarlanabilirliği | +0,5 μm |
| Konumlandırma Adımları | Sınırsız, keyfi. |
| Döner Eksen | +360° |
| Swing Ekseni | 0° - 115° |
| Toplam pozisyon sayısı | Sayısız. |
| Çalışma sıcaklığı | 10-40°C |
Sonda Yapılandırması: TP20 SF Modülü; M2 Sonda Montajı
| Sayı | Adı | Özellikler | miktarı |
|---|
| A-5004-7585 | Sonda uzatma çubuğu | 10 mm | 2 |
| A-5004-7586 | Sonda uzatma çubuğu | 20 mm | 2 |
| A-5000-7806 | Top sonda | Φ1×10 mm | 2 |
| A-5000-3603 | Top sonda | Φ1×20mm | 2 |
| A-5000-3604 | Top sonda | Φ1×10 mm | 2 |
| A-5000-4161 | Top sonda | Φ1×20mm | 2 |
| A-5000-2286 | Top sonda | Φ1×50mm | 1 |
| Sonde Spanner | | 2 |
| Toplam: | 8 tür, 15 adet |
Şirket Bilgisi
Müşterilerimiz ve temsilcilerimiz
Sıkça Sorulan Sorular
S1: Fabrika mı yoksa ticaret şirketi misiniz?
A1: Fabrikayız ve 24 saat içinde yanıtlar veriyoruz.
S2: Şirketiniz esas olarak ne üretiyor?
A2: Görüş Ölçme Makineleri, Koordinat Ölçme Makineleri, CMM & VMM armatürleri ve ilgili ekipman üretimi konusunda uzmanlaştık.
S3: Uygun bir özellik nasıl seçilir?
A3: Profesyonel ekibimiz, ürün çeşitliliğinize ve ölçüm gereksinimlerinize göre uygun ölçüm araçlarını önerecektir.
S4: Özel hizmeti kabul ediyor musunuz?
A4: Evet, hem standart makineler hem de özel müşteri ihtiyaçlarına göre özel çözümler sağlıyoruz.
S5: Garanti süreniz nedir?
A5: Ürünlerimiz 1 yıllık garanti ile birlikte gelir. Ürün kalitesini ve güvenilirliğini sağlamak için kırılabilir parçalarda önemli iyileştirmeler gerçekleştirdik.
