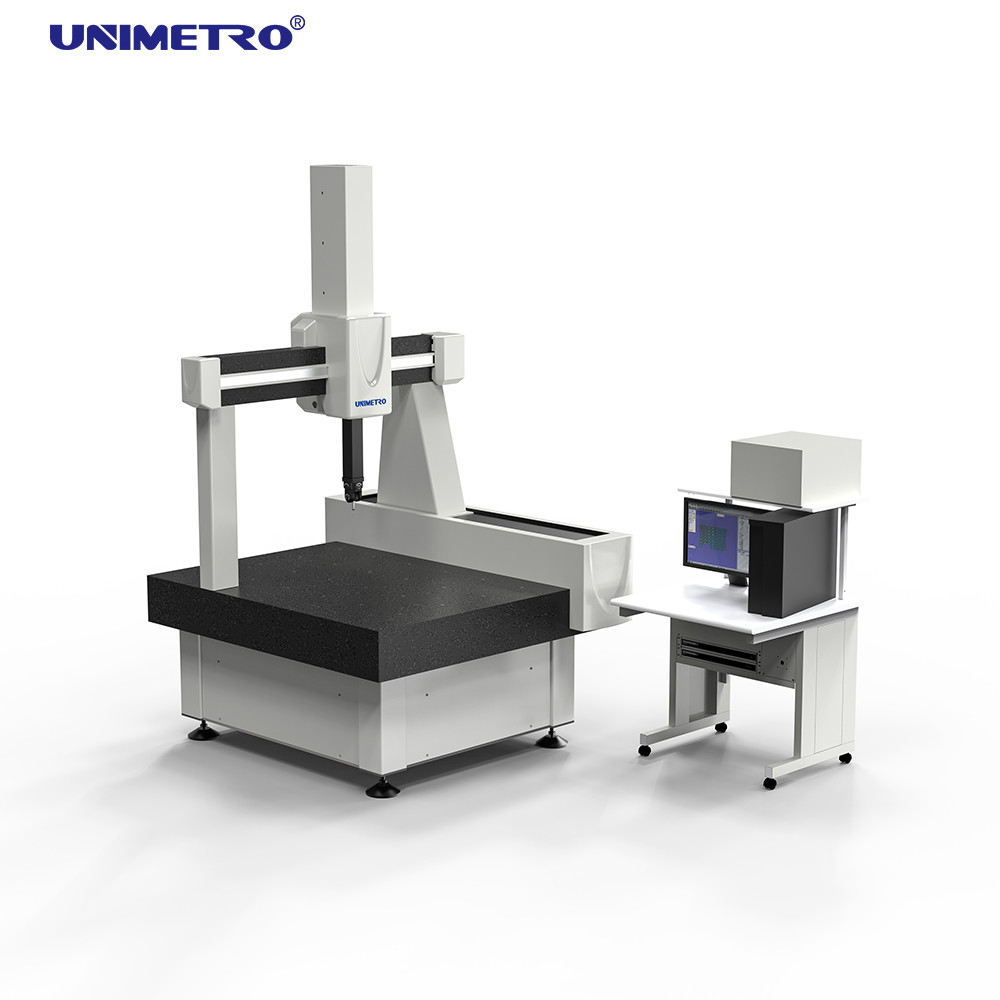

Ölçek Çözünürlüğü 0.1um PH20MT Prob 3D Koordinat Ölçüm Makinesi

Temel bilgi
Menşe yeri: Çin
Marka adı: UNIMETRO
Sertifika: CE,ISO
Model numarası: Helyum
Min sipariş miktarı: 1
Fiyat: Discussible
Ambalaj bilgileri: Ahşap kasa
Teslim süresi: 3 ~ 5 hafta
Ödeme koşulları: / T
Yetenek temini: 40
Detay Bilgi
Ürün adı: CMM Koordinat Ölçüm Cihazı Malzeme: Mermer taban
Ölçüm aralığı: 505X712X505mm genel çap: 1255X1500X2700mm
Makina ağırlığı: 800kg MPEe: ≤ 1,7+L/350 (μm)
MPep: ≤ 2,3 mikron Ölçek çözünürlüğü: 0.1um
Vurgulamak:

Tam Otomatik 3D Koordinat Ölçüm Makinesi

,

PH20MT Prob 3D Koordinat Ölçüm Makinesi

,

Ölçek Çözünürlüğü 0.1um 3D CMM Makinesi


Ürün Açıklaması



PH20MT ile Yüksek Hassasiyetli 500 * 700 * 500mm Tam Otomatik 3D CMM Koordinat Ölçme Makinesi



GİRİİŞ

"Helyum", tamamen geliştirilmiş ve tasarlanmış UNIMETRO olan en yüksek hassasiyetli makine ile karakterize edilir.İmalat aşamasında her bir parça titizlikle seçilir ve montaj aşamasında tüm parçaların birbirine mükemmel ve uygun şekilde bağlanmasına dikkat edilir.Ölçüm makinelerinin kabulü ISO 10360-2'ye göre gerçekleşir.Bunu yaparken, iki standart kabul prosedürü kullanılır.Tüm ölçüm makineleri ultra hassas bir lazerle ölçülür.Ardından mastar blokları, bilya plakaları vb. DKD sertifikalı katı ölçülerle standartlara uygunluk testi yapılır.Bu nedenle, müşterilerin sonunda kullandığı makine gerçekten yüksek kalite, yüksek hassasiyet ve Alman Teknolojisidir.

TEKNİK PARAMETRELER

ölçüm alanı Ortalama boyut Maksimum Parça Ağırlığı
X=505mm, Y=712mm, Z=505mm 1250X1500X2700mm 800kg
Makina ağırlığı MPEe MPEP
1930kg ≤ 1,7+L/350 (μm) ≤ 2,3 mikron
Ölçek çözünürlüğü Maksimum 3D Hızı Maksimum 3D Hızlandırma
0.1um 550 mm/sn 700 mm/sn





AVANTAJLAR



Patentli çift pasif titreşim sönümleme:
CMM daha çok şirket içinde ve yanında diğer makineler ve nakliye aracının yanında kullanılmaktadır.Titreşim, CMM'nin hassasiyetini etkiler.Özel bir temel oluşturmak bir çözümdür, ancak bu maliyetli ve zahmetlidir.CMM'miz, doğrudan makine çerçevesine entegre edilmiş çift pasif titreşim sönümlemeli patent desteğine sahiptir.Böylece makine, üretime yakın uygun bir şekilde konumlandırılabilir.Çoğu durumda bu CMM için özel bir temele gerek yoktur.

Yüksek kaliteli granit çalışma masası:
Worktable tüm CMM'lerin desteğidir, kalitesi performans için önemlidir!CMM'imiz "TAI Dağı"ndan yüksek hassasiyetli, ağır ve sağlam doğal granit çalışma tezgahı ile yapılmıştır;bu, titreşim sönümlemesini destekleyebilir ve CMM'nin performansını iyileştirebilir.

Tüm eksenlerde kapalı kılavuzlar:
CMM ortamının katı gereksinimleri vardır, ancak ölçüm odasında sıcaklık ve toz gibi bazı farklılıklar mümkündür.Standart olarak, tüm CNC makinelerimiz kapalı kılavuzlarla donatılmıştır.Bu, kılavuz yolları hasara, kire ve doğrudan termal etkilere karşı korur.Bu, dış toz ve sıcaklık değişikliklerini önleyebilir.Tozlu ortamlarda kullanım için önemlidir.

Sürtünme “otomatik düzeltme” şanzımanı:
CMM'miz sürtünme iletimi kullanır ve tüm eksenlerde “otomatik düzeltme” sistemine sahiptir.İletimin kılavuz yol ile paralel olmasını sağlamak için “sabit + mikro süspansiyon” yapısını kullanan iletim sistemi.Bu, ölçüm makinesini büyük ölçüde bakım gerektirmez hale getirir.

İthal anahtar parçalar:
Anahtar parçalar, makinenin kararlılığı için çok önemlidir.Yalnızca en iyi tasarım ve en iyi kalitede kilit parçalar CMM'nin uzun süre istikrarlı olmasını sağlayabilir.Tüm önemli parçalar ünlü markalardır (servo motor, şanzıman sistemi, pnömatik sistem vb.).Bu, CMM'nin en iyi hassasiyetini ve hizmet ömrünü sağlayabilir.

RENISHAW optik cetvel:
Optik ölçek, CMM için en önemli parçalardan biridir;RENISHAW, CMM parçaları alanında en iyi bayraktır.En iyi ürünlere ve en iyi hizmet itibarına sahiptir!CMM'miz her zaman RENISHAW yüksek hassasiyetli optik terazi kullanır.Çözünürlük 0,05 um'dir.

4 kenarın tamamında hava taşıyan surround kılavuz yolu:
4 tarafı çevrili yapıyı kullanan hava yatağı kılavuz yolu!İstikrar ve kalitenin simgesidir!CMM'mizde, her eksende farklı yönlerde çok sayıda hava basıncı regülatörü vardır ve pnömatik yataklar, halka şeklindeki pnömatik yatak tasarımı, hareket sırasında aletlerin sabit durmasını garanti eder.

Küçük delikler teknolojisi:
Hava tüketimi: 150NL/Dk.Küçük delik teknolojisi, bu, hava yatağı ile kılavuz yolu arasında yoğuşma bölgesi oluşturur.Hareket sürtünmesinden kaynaklanan küçük ısıyı dengeleyebilir!Bu teknoloji, CMM'nin termal kararlılığını geliştirir ve uzun vadeli hassas kararlılığı korur.

YAZILIM

Rasyonel-DMISRational - DMIS, yeni geliştirilmiş büyük ölçekli entegre bir 3D ölçüm yazılım paketidir.Yeni başlayanların yazılımı kolay öğrenme ve kullanmaya yönelik gereksinimlerini ve üst düzey kullanıcıların yazılıma yönelik işlevsel gereksinimlerini dikkate alan stüdyo yazılımlarının geliştirilmesi ve tasarımının yanı sıra daha da önemlisi CMM için bir model haline gelmiştir. ölçüm yazılımı standardizasyonu.Rasyonel DMIS programları, DMIS'in 5.0 sürümüne kadar tam ve yerel DMIS çekirdeği ile tasarlanmıştır; bu, sözde "DMIS desteği"nden (çekirdek DMIS değildir) tamamen farklıdır.Hepimizin bildiği gibi, DMIS bir ISO standardı haline geldi (ISO 22093:2003)

Ölçek Çözünürlüğü 0.1um PH20MT Prob 3D Koordinat Ölçüm Makinesi 0





PROB FONKSİYONU

Prob kafası :RENISHAW tarafından PH20MT motorlu prob kafaları
Renishaw PH20, Renishaw şirketi tarafından piyasaya sürülen ve CMM'nin performansını büyük ölçüde artıran bir başka yenilikçi ölçüm ürünüdür.
Bu, Revo ölçüm sistemi için geliştirilen (birçok ödül kazanmış olan) beş eksen teknolojisinin, çeşitli CMM spesifikasyonlarının tetikleme uygulamalarında ilk kez kullanılmasıdır.
Her açıdan ölçülmesi ve dokunması kolay olan PH20'nin kademesiz konumlandırma yeteneği, en iyi iş parçası ölçümünü sağlayabilir ve probun değiştirme sürelerini en aza indirebilir.Beş eksenli senkron hareket, ölçüm yuvasının iş parçası etrafında dönmesi için gereken alanı en aza indirerek CMM'deki büyük iş parçasını ölçebilir.
Dahili endüstri standardı TP20 probu
PH20 test tabanı kullanıcıları, uygulama gereksinimlerini karşılamak için çeşitli kuvvet ölçümü, yön algılama seçenekleri ve uzatma çubukları sağlamak için bir dizi olgun tp20 test kafası modülünü doğrudan kullanabilir.Manyetik modül, çarpışma koruması sağlayabilir ve mcr20ni değişim çerçevesini kullanarak otomatik değişimi gerçekleştirebilir.
RENISHAW'dan PH20MT motorlu prob kafaları: Bu sistem, daha karmaşık iş parçalarında hızlı, eksiksiz ve tekrarlanabilir ölçüm sağlar.Döndürme imkanı sayesinde makine 5 yollu bir ölçüm makinesi haline gelir ve özellikle basit parçalarda önemli ölçüm süresi tasarrufu sağlar.

Konumun tekrarlanabilirliği Konumlandırma adımları Dönen eksen
+0,5 mikron Sınırsız, keyfi +360°
Salıncak ekseni: Toplam pozisyon sayısı : çalışma sıcaklığı :
0°- 115° Sayısız 10-40 ℃
Prob :TP20 SF modülü;M2 prob tertibatı
Sayı İsim Özellikler adet
A-5004-7585 Prob uzatma çubuğu 10mm 2
A-5004-7586 Prob uzatma çubuğu 20mm 2
A-5000-7806 Bilyalı prob Φ1×10mm 2
A-5000-3603 Bilyalı prob Φ1×20mm 2
A-5000-3604 Bilyalı prob Φ1×10mm 2
A-5000-4161 Bilyalı prob Φ1×20mm 2
A-5000-2286 Bilyalı prob Φ1×50mm 1
  Prob anahtarı   2
Toplam: 8 Tip   15 adet





Şirket Bilgisi


Visual Measurement Machine
Visual Measurement Machine
Visual Measurement Machine
Visual Measurement Machine

Müşterimiz ve Temsilcimiz

Visual Measurement Machine
Visual Measurement Machine
SSS
Visual Measurement MachineS1: Bir fabrika veya ticaret şirketi misiniz?
Visual Measurement MachineA1: Biz bir fabrikayız ve size 24 saat içinde en hızlı yanıtı veriyoruz.
Visual Measurement MachineS2: Şirketiniz ağırlıklı olarak ne iş yapıyor?
Visual Measurement MachineA2: Biz esas olarak Vision ölçüm makinesi, Koordinat ölçüm makinesi, CMM ve VMM armatürleri vb. üretiyoruz.
Visual Measurement MachineS3: Uygun Şartname Nasıl Seçilir?
Visual Measurement MachineA3: Ölçülecek ürünün çeşidini ve boyutunu bize bildirdiğiniz sürece, profesyonel ekibimiz size uygun özelliklerde ölçüm aleti önerecektir.
Visual Measurement MachineS4: Özelleştirilmiş hizmeti kabul ediyor musunuz?
Visual Measurement MachineA4: Emin olun!Sadece tipik makineler değil, aynı zamanda müşterinin ihtiyaçlarına göre özelleştirilmiş makineler de sağlayabiliriz.
Visual Measurement MachineS5: Garanti süreniz nedir?
Visual Measurement MachineA5: Ürünümüzün garanti süresi 1 yıldır.Ürün kalitemiz çok istikrarlı ve elimizde
bazı kırılabilir parçalarda çok geliştirildi.Ürün kalitemizden emin olabilirsiniz.
