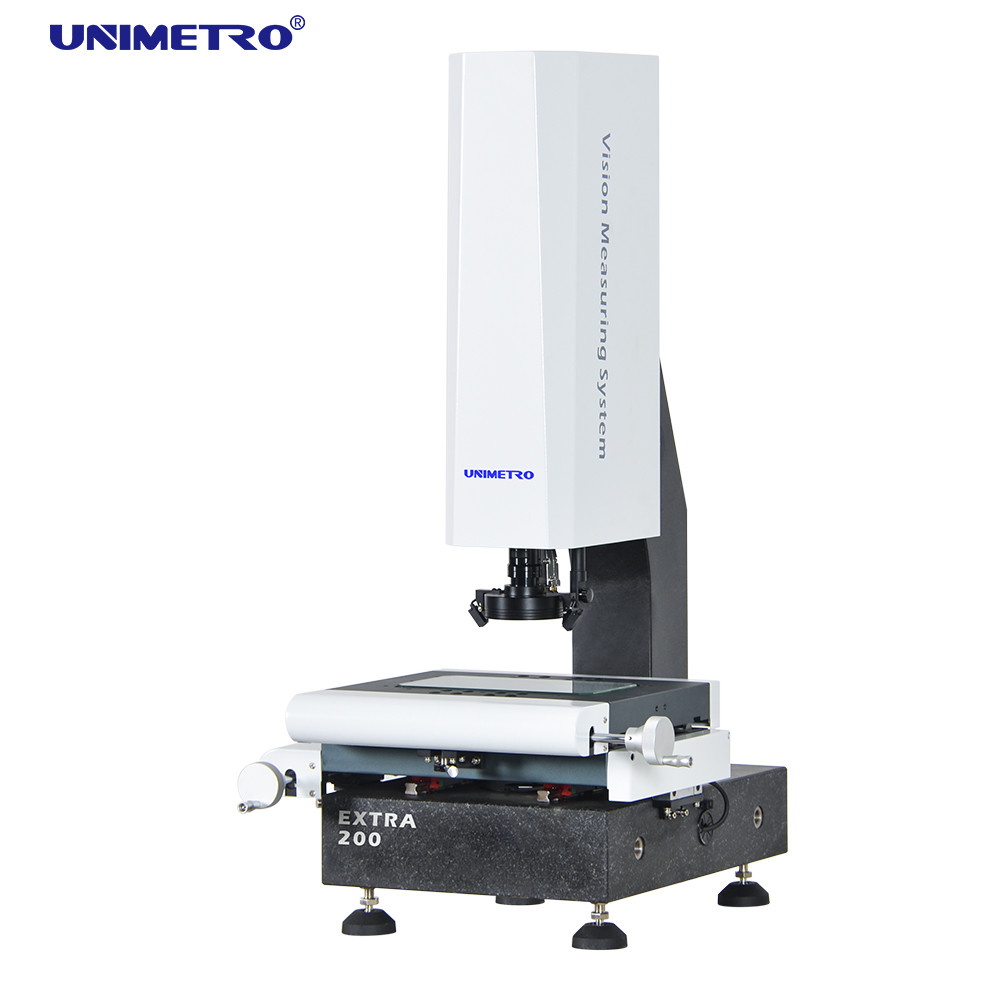

Açı Ölçme Yarı Otomatik Görme Ölçme Makinesi

Temel bilgi
Menşe yeri: Çin
Marka adı: UNIMETRO
Sertifika: CE,ISO
Model numarası: Ekstra
Min sipariş miktarı: 1
Fiyat: Discussible
Ambalaj bilgileri: Ahşap kasa
Teslim süresi: 5 ~ 15days
Ödeme koşulları: L / C, T / T
Yetenek temini: 40
Detay Bilgi
Ürün adı: Görme Ölçüm Makinesi Z ekseni hareketi: Motorlu
Z ekseni hareket kontrolü: Klavye, yazılım odak: Otomatik
X,Y Hareketi: Manuel Boyut: 550*540*930mm
Ölçüm aralığı: 200*100*150mm Ölçüm doğruluğu: 2.5+L/100um
tekrarlanabilirlik: 2.5um Ağırlık: 150kg
Doğrusal Ölçek Çözünürlüğü: 0.5um (seçenek için 0.1um) CCD Kamera: HD CCD Kamera
Vurgulamak:

Yarı Otomatik Görme Ölçme Makinesi

,

Görme Ölçme Makinesi 150kg

,

Açı Ölçümü Yarı Otomatik Görme Ölçümü


Ürün Açıklaması

Açı Ölçümü İçin Yarı Otomatik Görüş Ölçme Makinesi

Açıklama


Görüş Ölçme Makinesi Tanımı
1) Görüş Ölçme Makinesi, doğru fiziksel boyut ölçümü, mikron seviyesine kadar doğruluk için kullanılan bir cihazdır.
2) Görüş Ölçüm Makinesi, iş parçasının görüntüsünü yakalamak, görüntü pikselini analiz etmek ve ölçüm yazılımı ile 2D boyutu hesaplamak için kamerayı kullanan optik bir ölçüm cihazıdır.
3) EXTRA serisi Göz Ölçme Makinesi, ürünlerinizin kalite kontrol sürecinde kullanılan önemli bir araçtır.Ürünlerinizin boyut doğruluğunu sağlar, ürünlerinizi daha rekabetçi hale getirir.
4) EXTRA Serisi Vizyon Ölçme Makinesi, Kalıp, Elektronik, Yarı İletken, Plastik Enjeksiyon, 3C ürünleri gibi doğru 2D boyut ölçüm uygulamalarının çoğuna ve farklı sektörlerden son kullanıcılara uygun popüler bir model olan UNIMETRO tarafından tasarlanmış ve geliştirilmiştir. Tıbbi bakım, Havacılık... vb.
5) EXTRA serisi Vizyon Ölçüm Makinesinin Z ekseni, yüksek doğrulukta hareket kontrolü ve otomatik odaklama işlevi elde etmek için yakın döngülü servo motor sistemi ile yapılandırılmıştır, kullanıcılar yazılım veya klavyede Z ekseni hareketini ve görüntü odaklamayı kontrol edebilir, yüksek ölçüm verimliliğini artırın.



Hardare Yapılandırması

◉ 3 eksenli 0,5um çözünürlüklü lineer teraziler

◉ Yüksek performanslı Otomatik odaklama işlevi
◉ Renishaw dokunmatik prob ile uyumlu
◉ Alüminyum çalışma aşaması ve sert eloksal
◉ 3 halka 8 bölüm LED halka ışık yazılım kontrolü ve programlanabilir
◉ Paralel ışık yolu LED kontur ışığı yazılım kontrolü ve programlanabilir
◉ 1.2M piksel HD dijital kamera
◉ Entegre çekirdek kontrol kutusu
◉ Z ekseni motorlu kontrol
◉ HIWIN lineer kılavuz yolu
◉ Z ekseni hareket kontrolü için manuel puls üreteci
◉ Yardımcı konumlandırma ve odaklama için Lazer göstergeleri ile
◉ Büyütme sinyali geri besleme sensörlü 0,7-4,5X manuel girintili zoom lensi
Açı Ölçme Yarı Otomatik Görme Ölçme Makinesi 0



Fonksiyonlar

◉ Kolay kalibrasyon

◉ Çoklu açı dokunma

◉ Hızlı koordinat sistemi ayarı

◉ Tüm Renishaw prob uçları ile uyumludur

◉ CAD modülü desteklenir(Opsiyonel)

◉ 3D çizim çıktısı
◉ Yıldız probu uyumlu
◉ 3D boyut ölçümü
◉ Görüntü ve dokunmatik prob, ölçümü birleştirir
◉ Prob rafı desteklenir(Opsiyonel)





parametreler

modeli EKSTRA 200 EKSTRA 300 EKSTRA 400 EKSTRA 500
Boyut(mm)(U*G*Y) 500*540*930 600*740*980 700*840*980 800*940*980
Ölçüm aralığı (mm)(X*Y*Z) 200*100*150 300*200*200 400*300*200 500*400*200
Ölçüm Doğruluğu (μm) 2.5+L/100 2.5+L/100 2.5+L/100 3+L/100
Tekrarlanabilirlik (μm) 2.5 2.5 2.5 3
Ağırlık (kg) 140kg 190kg 240kg 290kg
Görüntü ve Ölçüm CCD 200mm (müşterilerin ihtiyaçlarına göre yükseltilebilir)
Lens Manuel girintili zoom lensi 0,7-4,5X/Otomatik zoom lensi 1-10X
Büyütme 18-195X (Sadece referans içindir. Farklı kamera ve lenslerde büyütme farklı olacaktır.)
Görüş alanı 8.1~1.3mm
çalışma mesafesi 108mm
Doğrusal ölçek çözünürlüğü 0,5 μm (seçenek için 0.1μm)
sürüş sistemi X, Y ekseni manuel kontrolü, Z ekseni yakın döngü CNC kontrolü ve AUTU FOCUS işlevi mevcuttur
Aydınlatma Programlanabilir 4 bölüm LED halka yüzey ışığı, paralel LED kontur ışığı, 8 bölüm LED halka ışığı, koaksiyel, seçenek için





Yazılım Fonksiyonları

Açı Ölçme Yarı Otomatik Görme Ölçme Makinesi 1
UNIMETRO INSPECT3D yazılımı, kullanıcı dostu bir kullanıcı arayüzüne sahiptir, öğrenmesi kolaydır,
güçlü fonksiyon, kullanıcıların hızlı ve hassas ölçüm elde etmelerini sağlar.
Yazılım, tam İngilizce dil UI sunuyor, ayrıca yeni dil geliştirmeye izin veriyor.
◉ CAD dosyasını girin ve ölçün
◉ Parça dizisi ve makro ölçümü
◉ Otomatik odaklama ve yükseklik ölçümü
◉ Gezinme işlevi, hızlı konumlandırmaya yardımcı olur
◉ Güçlü geometrik ölçüm fonksiyonu
◉ Çoklu veri raporları ve grafiksel veri çıkış fonksiyonu
◉ Esnek kullanıcı programı
◉ Referans öğeleri oluşturma
◉ Güçlü kenar algılama işlevi
◉ Birden fazla harici aksesuarı destekleme
◉ Elemanların geometrik toleransının otomatik hesaplanması
◉ Karmaşık üretimi hızlı ve rahat bir şekilde ölçmek





Şirket Bilgisi


Visual Measurement Machine
Visual Measurement Machine
Visual Measurement Machine
Visual Measurement Machine

Müşterimiz ve Temsilcimiz

Visual Measurement Machine
Visual Measurement Machine
SSS
Visual Measurement MachineQ1: Bir fabrika veya ticaret şirketi misiniz?
Visual Measurement MachineA1: Biz bir fabrikayız ve size 24 saat içinde en hızlı yanıtı veriyoruz.
Visual Measurement MachineS2: Şirketiniz ağırlıklı olarak ne yapıyor?
Visual Measurement MachineA2: Biz esas olarak Vizyon ölçüm makinesi, Koordinat ölçüm makinesi, CMM ve VMM fikstürleri vb. üretiyoruz.
Visual Measurement MachineS3: Uygun Şartname Nasıl Seçilir?
Visual Measurement MachineA3: Ölçülecek ürünün çeşidini ve boyutunu bize bildirdiğiniz sürece, profesyonel ekibimiz size uygun özelliklerde ölçüm aleti tavsiye eder.
Visual Measurement MachineQ4: özelleştirilmiş hizmeti kabul ediyor musunuz?
Visual Measurement MachineA4: Emin olun!Sadece tipik makineler değil, aynı zamanda müşterinin ihtiyaçlarına göre özelleştirilmiş makineler de sağlayabiliriz.
Visual Measurement MachineS5: Garanti süreniz nedir?
Visual Measurement MachineA5: Ürün garanti süremiz 1 yıldır.Ürün kalitemiz çok istikrarlı ve
bazı kırılabilir parçalarda çok gelişti.Ürün kalitemizden emin olabilirsiniz.
