Detay Bilgi

Ürün adı:	Görüş Ölçme Makinesi	Z ekseni hareketi:	Motorlu
Z ekseni hareket kontrolü:	Klavye, yazılım	Odak:	Otomatik
X,Y Hareketi:	manuel	Boyut:	600740980mm
Measuring range:	300200200mm	Measuring accuracy:	2.5+L/100um
Repeatability:	2.5um	Ağırlık:	190KG
doğrusal ölçek çözünürlüğü:	0.5um(seçenek için 0.1um)	ccd kamera:	HD CCD kamera
Vurgulamak:	2d VMM Makinesi , Manuel VMM Makinesi , 190kg VMM Makinesi

Ürün Açıklaması

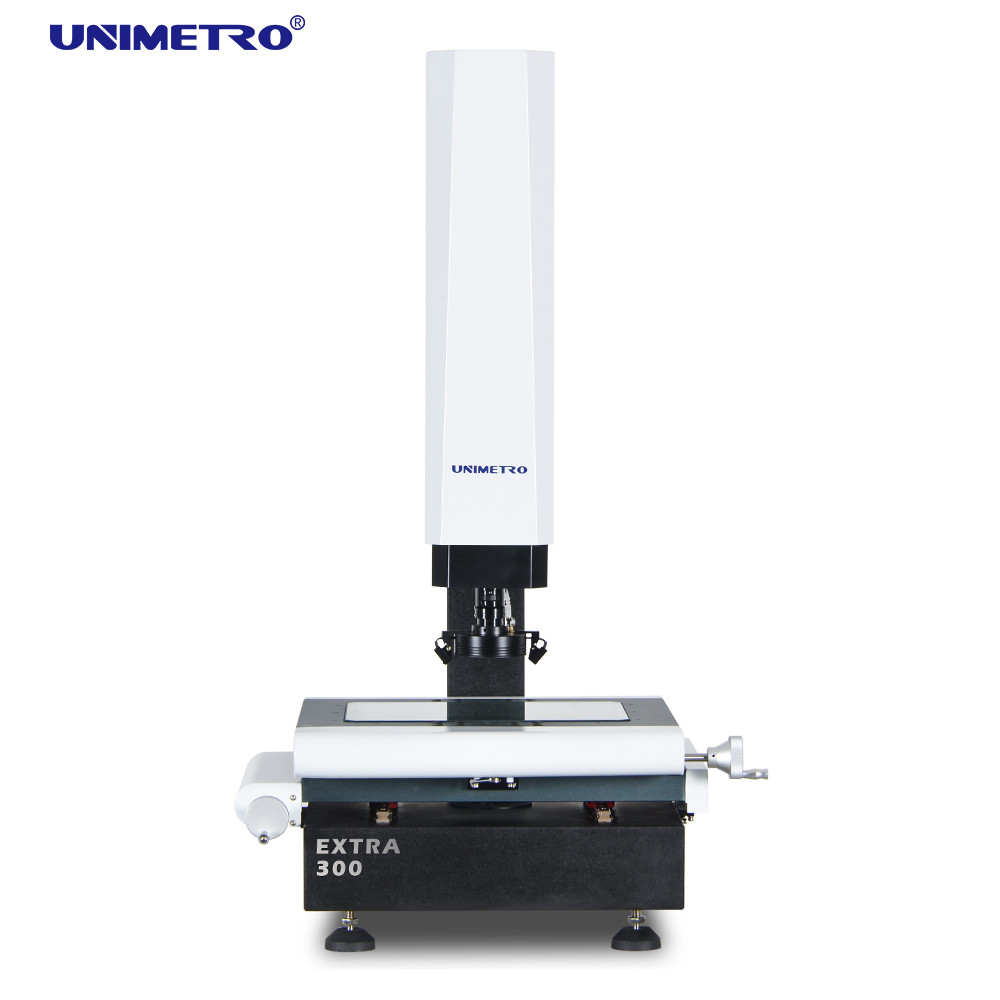

El 2d VMM Makinesi Z ekseninde Otomatik Odaklama ile DAD Çizimi Girebilir

VMM Makine Tanımı

1) VMM Makinesi, mikron seviyesine kadar doğru fiziksel boyut ölçümü için kullanılan bir enstrüman.
2) VMM Makine, kamera kullanarak iş parçasının görüntüsünü yakalamak, görüntü pikselini analiz etmek ve ölçüm yazılımı ile 2 boyutlu boyutu hesaplamak için bir optik ölçüm aracıdır.
3) EXTRA serisi VMM Makinesi, ürünlerinizin kalite kontrol sürecinde kullanılan önemli bir araçtır.
4) EXTRA Serisi VMM Makinesi, doğru 2D boyut ölçüm uygulaması ve farklı endüstrilerden son kullanıcıların çoğuna uygun popüler bir model olan UNIMETRO tarafından tasarlanmış ve geliştirilmiştir.Kalıp olarak, Elektronik, Yarım iletken, Plastik Enjeksiyon, 3C ürünleri, Tıbbi bakım, Havacılık... vb.
5) EXTRA serisi VMM Makinesinin Z ekseninin, yüksek hassasiyetli hareket kontrolü ve otomatik odaklama fonksiyonuna ulaşmak için kapalı döngü servo motor sistemi ile yapılandırılmıştır.Kullanıcılar Z eksen hareketini ve yazılım veya klavye odaklamasını kontrol edebilirler., ölçüm verimliliğini büyük ölçüde arttırır.

Uygulama Alanı

a. Kalıp endüstrisi
b. Otomobil üretimi
c. Tıbbi endüstri
d. Mekanik imalat
e. 3C dijital sanayi
f. PCB üretimi
Vesaire.

Donanım Yapılandırması

3 eksen 0.5um çözünürlüklü doğrusal ölçekler

Yüksek performanslı Otomatik odaklama fonksiyonu

Renishaw dokunmatik probuyla uyumludur

Alüminyum iş aşaması ve sert anodizasyon

3 halka 8 bölümlü LED halka ışığı yazılım kontrolü ve programlanabilir

¢ Paralel ışık yolu LED kontur ışığı yazılım kontrolü ve programlanabilir

1.2M piksel HD dijital kamera

¢ Entegre çekirdek kontrol kutusu

Z ekseni motorlu kontrol

HIWIN doğrusal kılavuz yolu

Z eksen hareket kontrolü için el impuls jeneratörü

Yardımcı konumlandırma ve odaklama için lazer göstergeleri ile

Büyükleştirme sinyali geri bildirim sensörü ile 0.7-4.5X manuel çürük zoom lens

Kolay kalibrasyon

Çok açılı dokunuşlar

Hızlı koordinat sistemi ayarlama

Renishaw stilistlerinin tüm serisine uygundur.

CAD modülü desteklenir (Farklı)

3D çizim çıkışı

Yıldız sondası uyumlu

3D boyut ölçümü

Görüntü ve dokunmatik prob kombinasyon ölçümleri

️ Sonda rafı desteklenir ((Isteğe bağlı)

Parametreler

Model		EXTRA 200	EXTRA 300	EXTRA 400	EXTRA 500
Boyut ((mm) ((LWH)		500540930	600740980	700840980	800940980
Ölçüm aralığı (mm) ((XYZ)		200100150	300200200	400300200	500400200
Ölçme Doğruluğu (μm)		2.5+L/100	2.5+L/100	2.5+L/100	3+L/100
Tekrarlanabilirlik (μm)		2.5	2.5	2.5	3
Ağırlık (kg)		140 kg	190 kg	240 kg	290kg
Görüntü ve Ölçüm	CCD	200mm (müşterilerin gereksinimlerine göre yükseltilebilir)
	Lens	Manual çürük zoom lens 0.7-4.5X/Auto zoom lens 1-10X
	Büyütme	18-195X (Sadece referans için. Farklı kamera ve lens ile büyütme farklı olacaktır.)
	Görme Alanı	8.1~1.3mm
	Çalışma mesafesi	108mm
Doğrusal ölçek çözünürlüğü		0.5 μm ((Optional olarak 0.1μm)
Sürüş sistemi		X, Y eksenli el kontrolü, Z eksenli kapalı döngü CNC kontrolü ve AUTU FOCUS fonksiyonu kullanılabilir
Işıklandırma		Programlanabilir 4 bölümlü LED halka yüzey ışığı, paralel LED kontur ışığı, 8 bölümlü LED halka ışığı, koaksiyel, seçenek olarak

Yazılım İşlevleri

UNIMETRO INSPECT3D yazılımı kullanıcı dostu bir kullanıcı arayüzüne sahiptir, öğrenmesi kolaydır,

güçlü bir işlev, kullanıcıların hızlı ve hassas ölçüm elde etmesini sağlar.

Yazılım tam İngilizce dil kullanıcı arayüzü sunuyor, ayrıca yeni dil geliştirmeye izin veriyor.

¢ CAD dosyasını ve ölçümü gir

Parça dizisi ve makro ölçümleri

Otomatik odaklama ve yükseklik ölçümü

Navigasyon fonksiyonu hızlı bir şekilde konumlandırmayı sağlar

Güçlü geometrik ölçüm fonksiyonu

Çoklu veri raporları ve grafik veri çıkışı fonksiyonu

Esnek kullanıcı programı

Referans öğelerinin oluşturulması

Güçlü kenar algılama fonksiyonu

Çoklu harici aksesuarları destekler

Elemanların geometrik toleranslarının otomatik hesaplanması

Karmaşık üretimi hızlı ve kolayca ölçmek

Şirket Bilgisi

Müşterimiz ve Ajanımız

Sık Sorulan Sorular
S1: Fabrika mı yoksa ticaret şirketi misiniz?
A1: Biz bir fabrikayız ve size 24 saat içinde en hızlı cevabı veriyoruz.
S2: Şirketiniz esas olarak ne yapıyor?
A2: Biz esas olarak Vision ölçüm makinesi, Koordinat ölçüm makinesi, CMM ve VMM armatürleri vb. üretiyoruz.
S3: Uygun bir özellik nasıl seçilir?
A3: Bize ölçülecek ürünün çeşitliliğini ve boyutunu söylediğiniz sürece, profesyonel ekibimiz size uygun özelliklerin ölçüm cihazını tavsiye eder.
S4: Özel hizmeti kabul ediyor musunuz?
A4: Emin olun! Sadece tipik makineleri değil, müşterinin ihtiyaçlarına göre özel makineleri de sağlayabiliriz.
S5: Garanti süreniz nedir?
A5: Ürünümüzün garanti süresi 1 yıldır. Ürün kalitemiz çok istikrarlıdır ve Bazı kırılgan parçalarda çok iyileştirdik.

Etiket:

Menşe yeri:	Çin
Marka adı:	UNIMETRO
Sertifika:	CE,ISO
Model numarası:	Ekstra

Min sipariş miktarı:	1 set
Fiyat:	Discussible
Ambalaj bilgileri:	Ahşap kasa
Teslim süresi:	5 ~ 15days
Ödeme koşulları:	L / C, T / T
Yetenek temini:	40
