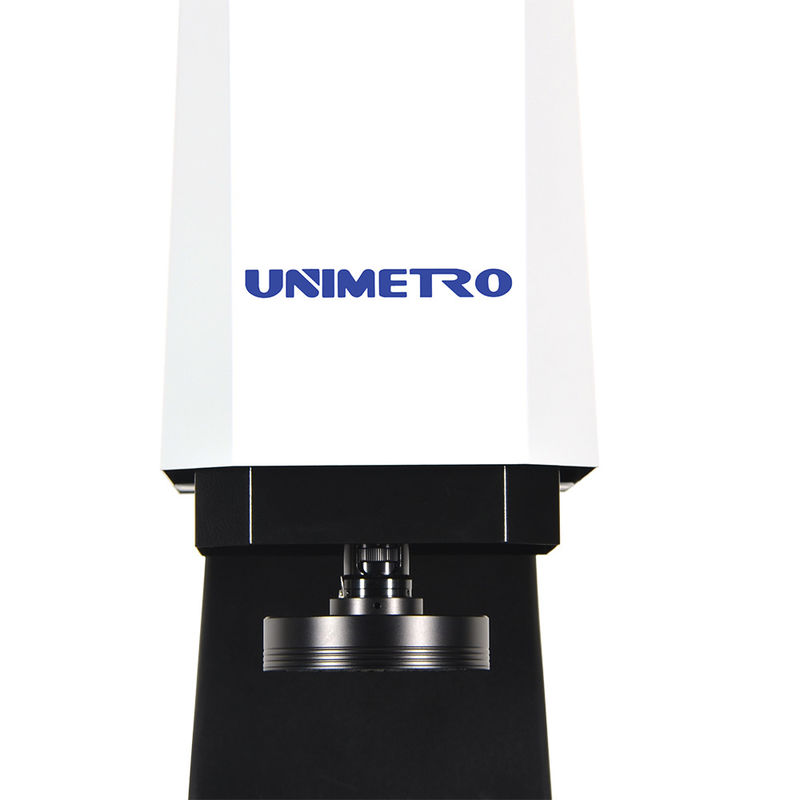

Çoklu Boyut Seçenekleriyle 2D CNC VMM Görüntü Ölçüm Makinesi

Temel bilgi
Menşe yeri: Çin
Marka adı: UNIMETRO
Sertifika: CE, ISO
Model numarası: ZİRVE
Min sipariş miktarı: 1 set
Fiyat: Discussible
Ambalaj bilgileri: Ahşap kasa
Teslim süresi: 10 ~ 20days
Ödeme koşulları: L/C, T/T, D/P, T/T, Western Union, MoneyGram
Yetenek temini: Ayda 30
Detay Bilgi
Boyut: 960*710*1075mm ölçüm aralığı: 400*300*200mm
Kesinlik: 3+L/200um Tekrarlanabilirlik: 3um
Ağırlık: 380kg Kamera: Endüstriyel sınıf CCD kamera
Lens: 0,7-4,5X çalışma mesafesi: 108mm
Doğrusal ölçek çözünürlüğü: 0.0005mm Garanti: 24 ay
Vurgulamak:

VMM Vision Ölçüm Makinesi

,

2D Vision Ölçüm Makinesi

,

HIWIN Lineer Kılavuz Yolu Ölçüm Makinesi


Ürün Açıklaması

Alt fiyatlı açı ölçümü için CNC Optik Denetim Sistemi


Optik Denetim Sistemi, mikron seviyesine kadar doğru fiziksel boyut ölçümü için kullanılan bir enstrüman.Görme ölçüm makinesi, iş parçasının görüntüsünü yakalamak için kamerayı kullanan optik ölçüm aleti, görüntü pikselini analiz eder ve ölçüm yazılımı ile 2 boyutlu boyutu hesaplar.
CNC Optik Denetim Sistemi, seri üretim kalite kontrolü süreci için tasarlanmış güçlü bir boyut ölçüm cihazıdır.Ölçüm sürecini programlanabilir hale getiren güçlü bir yazılımla yapılandırılmıştırPEAK serisi, UNIMETRO tarafından geliştirilen ekonomik bir tam otomatik CNC vizyon modelidir.
Basit ve entegre tasarım, makineyi daha düşük maliyetle inşa etmemizi, bu arada yüksek ölçüm doğruluğunu ve en iyi performansı korumamızı sağlar.Kullanıcılar yüksek verimlilik ve işgücü maliyeti tasarrufu avantajını çok düşük fiyat ile tam bir CNC Vision ölçüm makinesi keyfini çıkarabiliyorlar.


Donanım Yapılandırması

3 eksen 0.5um çözünürlüklü doğrusal ölçekler
Yüksek performanslı Otomatik odaklama fonksiyonu
Alüminyum iş aşaması ve sert anodizasyon

Renishaw dokunmatik probuyla uyumludur (ihtiyaç duyulmaz)
3 halka 8 bölümlü LED halka ışığı yazılım kontrolü ve programlanabilir
¢ Paralel ışık yolu LED kontur ışığı yazılım kontrolü ve programlanabilir
Konfocal Fiber Displacement Sensor (ihtiyaç duyulmaz)
HIWIN doğrusal kılavuz yolu
Z ekseni motorlu kontrol
¢ Entegre çekirdek kontrol kutusu
Endüstriyel sınıflı CCD kamerası
Z ekseni hareket kontrolü için el impuls jeneratörü
Yardımcı konumlandırma ve odaklama için lazer göstergelerle (ifadesi)
Büyükleştirme sinyali geri bildirim sensörü ile 0.7-4.5X manuel çürük zoom lens

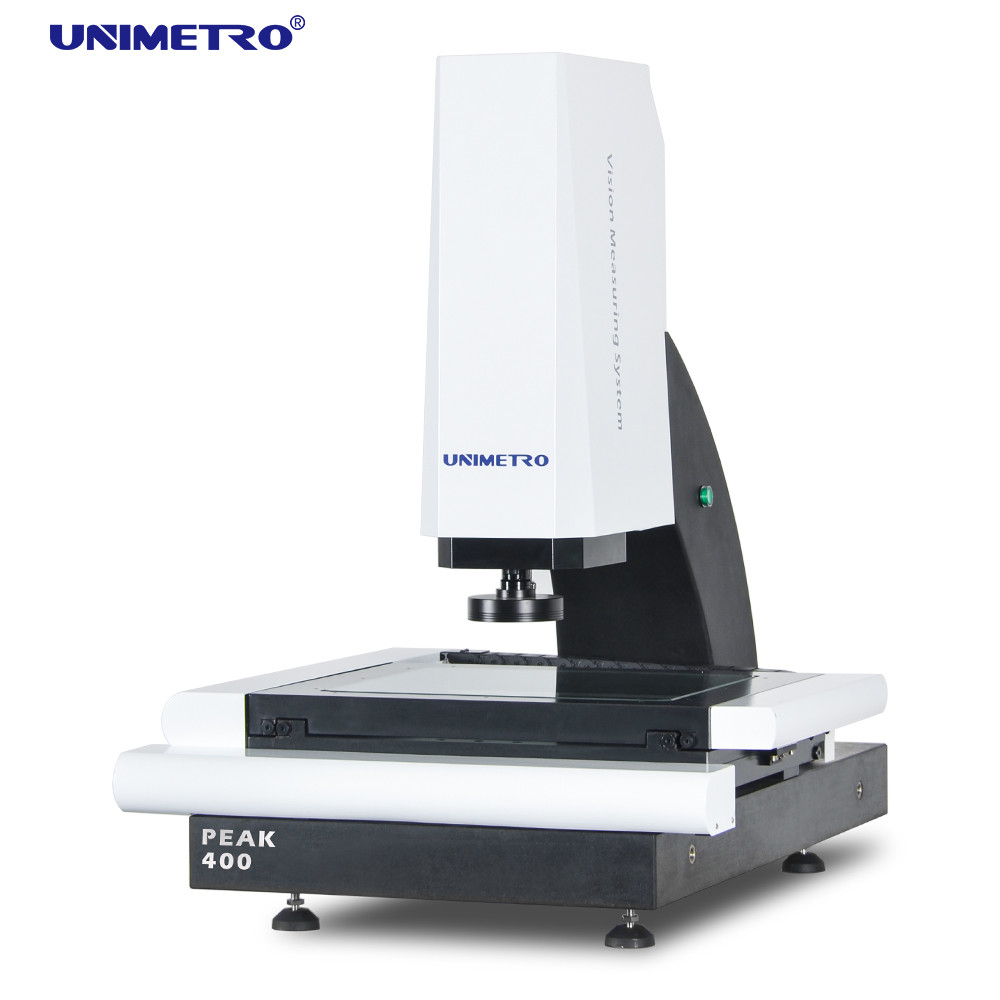

Çoklu Boyut Seçenekleriyle 2D CNC VMM Görüntü Ölçüm Makinesi 0



Yazılım İşlevleri

1) PEAK serisi VMM, Omron fiber ölçüm sensörlerinin tam hattı ile uyumludur.



2) Eğimli veya eğri yüzeylerin sabit ölçümleri
3) Farklı malzeme türlerinin sabit ölçümleri
4) Yumuşak veya kaba yüzeylerin sabit ölçümleri

5) PEAK serisi VMM, Renishaw dokunmatik probuyla isteğe bağlı olarak uyumludur. Kullanıcılar bir makinde 2 boyutlu ve 3 boyutlu ölçüm fonksiyonunu kolayca elde edebilir.
6) Yazılım, optik lens ve dokunmatik prob arasındaki kaymayı hesaplayabilir, tüm ölçüm sonuçlarının tek bir koordinat sistemi içinde olduğundan emin olur.Ölçme sonuçları ters mühendislik için 3 boyutlu çizimler olarak ortaya çıkabilir.


Optik Denetim Sistemi Yazılım Fonksiyonları
UNIMETRO INSPECT3D yazılımı, kullanıcı dostu kullanıcı arayüzü ile, öğrenmesi kolay, güçlü işlev, kullanıcıların hızlı ve hassas ölçüm elde etmelerini sağlar.
Yazılım tam İngilizce dil kullanıcı arayüzü sunuyor, ayrıca yeni dil geliştirmeye izin veriyor.

¢ CAD dosyasını ve ölçümü gir
Parça dizisi ve makro ölçümleri
Otomatik odaklama ve yükseklik ölçümü
Navigasyon fonksiyonu hızlı bir şekilde konumlandırmayı sağlar
Güçlü geometrik ölçüm fonksiyonu
Çoklu veri raporları ve grafik veri çıkışı fonksiyonu
Esnek kullanıcı programı
Referans öğelerinin oluşturulması
Güçlü kenar algılama fonksiyonu
Çoklu harici aksesuarları destekler
Elemanların geometrik toleranslarının otomatik hesaplanması
Karmaşık üretimi hızlı ve kolayca ölçmek


Parametreler

Model

PEAK 300

PEAK 400

Boyut ((mm) ((L*W*H)

850*650*1060

1000*800*1080

Ölçüm aralığı ((mm) ((X*Y*Z)

300*200*200

400*300*200

Kesinlik ((μm)

3+L/200

3+L/200

Tekrarlanabilirlik ((μm)

3

3

Ağırlık ((kg)

120

150

Kamera.

Endüstriyel sınıf analog CCD kamerası ve SV2000E video kartı

Lens

Sinyal geri bildirimi ile el zoom lens 0.7-4.5X / 0.7-4.5X el zoom lens (Farklı) / Otomatik zoom lens (Farklı)

Büyütme

18-188X (Kameranın ve merceğin farklı kombinasyonu farklı büyütme aralığına yol açar

FOV

8.1-1.3mm (Kameranın ve merceğin farklı kombinasyonu farklı FOV aralığına yol açar)

Çalışma mesafesi

108mm

Doğrusal ölçek çözünürlüğü

0.0005mm

Işıklandırma

Programlanabilir 3 halka, 8 bölüm yüzey halka ışığı, programlanabilir paralel kontur ışığı
