Detay Bilgi

Dimension:	9607101075mm	Measuring range:	400300200mm
Accuracy:	3+L/200um	Repeatability:	3um
Weight:	380kg	Camera:	Industrial grade CCD camera
Lens:	0.7-4.5X	Working distance:	108mm
Linearscale resolution:	0.0005mm	Warranty:	24 months
Vurgulamak:	2.5d Görüntü Ölçme Vmm Makinesi , Programlanabilir Vmm Makinesi , 380kg Vmm Makinesi

Ürün Açıklaması

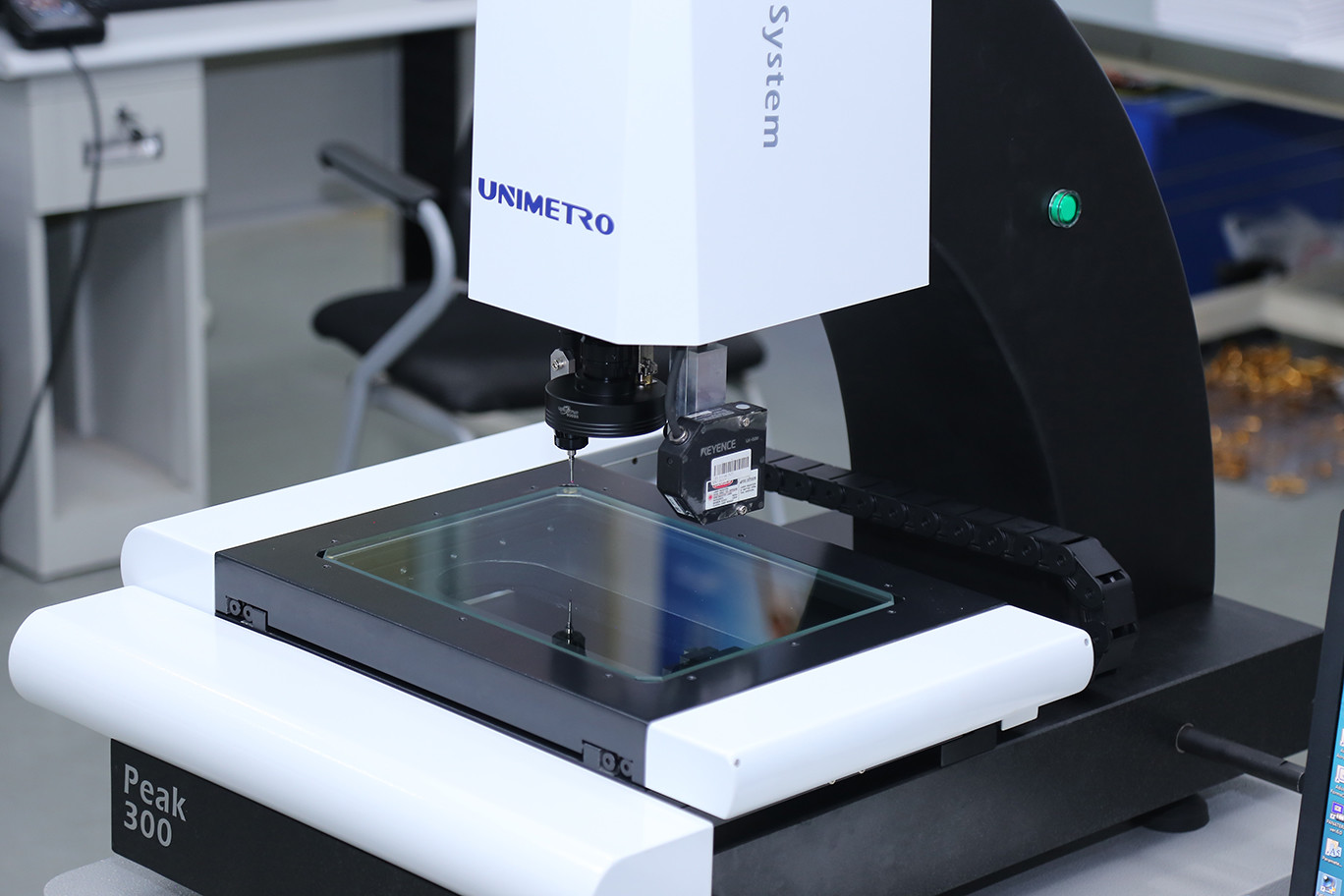

Programlanabilir 2.5d Görüntü Ölçme Ekipmanı / Yüksekliği Ölçmek İçin VMM Makinesi

Görüntü Ölçme Ekipmanı, mikron seviyesine kadar doğru fiziksel boyut ölçümü için kullanılan bir enstrüman.Görme ölçüm makinesi, iş parçasının görüntüsünü yakalamak için kamerayı kullanan optik ölçüm aleti, görüntü pikselini analiz eder ve ölçüm yazılımı ile 2 boyutlu boyutu hesaplar.

CNC Görüntü Ölçme Ekipmanı, seri üretim kalite kontrolü süreci için tasarlanmış güçlü bir boyut ölçüm cihazıdır.Ölçüm sürecini programlanabilir hale getiren güçlü bir yazılımla yapılandırılmıştırPEAK serisi Image Measuring Equipment, UNIMETRO tarafından geliştirilen ekonomik bir tam otomatik CNC vizyon modelidir.

Basit ve entegre tasarım, makineyi daha düşük maliyetle inşa etmemizi, bu arada yüksek ölçüm doğruluğunu ve en iyi performansı korumamızı sağlar.Kullanıcılar yüksek verimlilik ve işgücü maliyeti tasarrufu avantajını çok düşük fiyat ile tam bir CNC Vision ölçüm makinesi keyfini çıkarabiliyorlar.

Donanım Yapılandırması

3 eksen 0.5um çözünürlüklü doğrusal ölçekler
Yüksek performanslı Otomatik odaklama fonksiyonu
Alüminyum iş aşaması ve sert anodizasyon

Renishaw dokunmatik probuyla uyumludur (ihtiyaç duyulmaz)

3 halka 8 bölümlü LED halka ışığı yazılım kontrolü ve programlanabilir

¢ Paralel ışık yolu LED kontur ışığı yazılım kontrolü ve programlanabilir

Konfocal Fiber Displacement Sensor (ihtiyaç duyulmaz)

HIWIN doğrusal kılavuz yolu

Z ekseni motorlu kontrol

¢ Entegre çekirdek kontrol kutusu

Endüstriyel sınıflı CCD kamerası

Z ekseni hareket kontrolü için el impuls jeneratörü

Yardımcı konumlandırma ve odaklama için lazer göstergelerle (ifadesi)

Büyükleştirme sinyali geri bildirim sensörü ile 0.7-4.5X manuel çürük zoom lens

Görüntü Ölçme Ekipmanı Uygulamaları

1) PEAK serisi Görüntü Ölçü Ekipmanı, Omron fiber ölçüm sensörlerinin tam hattı ile uyumludur.

2) Eğimli veya eğri yüzeylerin sabit ölçümleri
3) Farklı malzeme türlerinin sabit ölçümleri
4) Yumuşak veya kaba yüzeylerin sabit ölçümleri

5) PEAK serisi Image Measuring Equipment, Renishaw dokunmatik probuyla seçmeli bir yapılandırma olarak uyumludur.
6) Yazılım, optik lens ve dokunmatik prob arasındaki kaymayı hesaplayabilir, tüm ölçüm sonuçlarının tek bir koordinat sistemi içinde olduğundan emin olur.Ölçme sonuçları ters mühendislik için 3 boyutlu çizimler olarak ortaya çıkabilir.

Yazılım İşlevleri

UNIMETRO INSPECT3D yazılımı, kullanıcı dostu kullanıcı arayüzü ile, öğrenmesi kolay, güçlü işlev, kullanıcıların hızlı ve hassas ölçüm elde etmelerini sağlar.

Yazılım tam İngilizce dil kullanıcı arayüzü sunuyor, ayrıca yeni dil geliştirmeye izin veriyor.

¢ CAD dosyasını ve ölçümü gir

Parça dizisi ve makro ölçümleri

Otomatik odaklama ve yükseklik ölçümü

Navigasyon fonksiyonu hızlı bir şekilde konumlandırmayı sağlar

Güçlü geometrik ölçüm fonksiyonu

Çoklu veri raporları ve grafik veri çıkışı fonksiyonu

Esnek kullanıcı programı

Referans öğelerinin oluşturulması

Güçlü kenar algılama fonksiyonu

Çoklu harici aksesuarları destekler

Elemanların geometrik toleranslarının otomatik hesaplanması

Karmaşık üretimi hızlı ve kolayca ölçmek

Parametreler

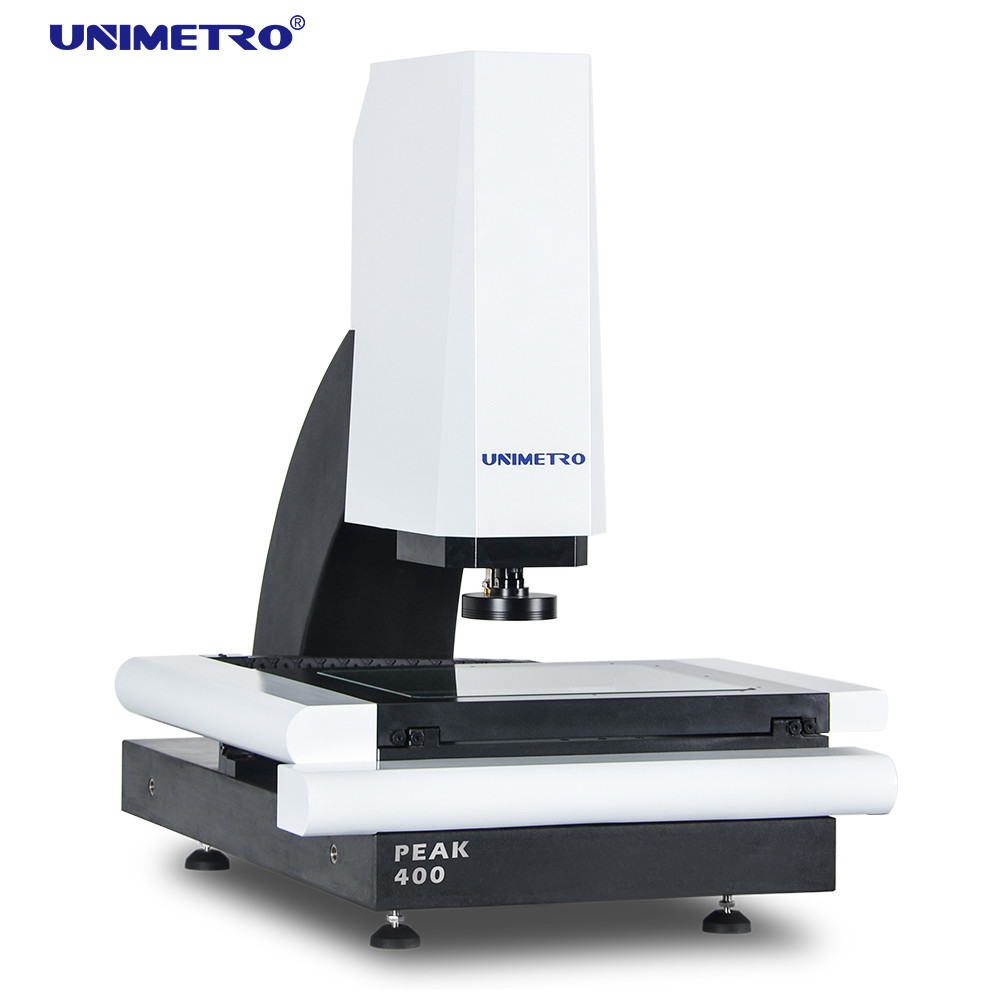

Model	PEAK 300	PEAK 400
Boyut ((mm) ((LWH)	8506551075	9957951080
Ölçüm aralığı ((mm) ((XYZ)	300200200	400300200
Kesinlik ((μm)	3+L/200	3+L/200
Tekrarlanabilirlik ((μm)	3	3
Ağırlık ((kg)	190	275
Kamera.	Endüstriyel sınıf analog CCD kamerası ve SV2000E video kartı
Lens	Sinyal geri bildirimi ile el zoom lens 0.7-4.5X / 0.7-4.5X el zoom lens (Farklı) / Otomatik zoom lens (Farklı)
Büyütme	18-188X (Kameranın ve merceğin farklı kombinasyonu farklı büyütme aralığına yol açar
FOV	8.1-1.3mm (Kameranın ve merceğin farklı kombinasyonu farklı FOV aralığına yol açar)
Çalışma mesafesi	80 mm
Doğrusal ölçek çözünürlüğü	0.5um
Işıklandırma	Programlanabilir 3 halka, 8 bölüm yüzey halka ışığı, programlanabilir paralel kontur ışığı

Şirket Bilgisi

Müşterimiz ve Ajanımız

Sık Sorulan Sorular
S1: Fabrika mı yoksa ticaret şirketi misiniz?
A1: Biz bir fabrikayız ve size 24 saat içinde en hızlı cevabı veriyoruz.
S2: Şirketiniz esas olarak ne yapıyor?
A2: Biz esas olarak Vision ölçüm makinesi, Koordinat ölçüm makinesi, CMM ve VMM armatürleri vb. üretiyoruz.
S3: Uygun bir özellik nasıl seçilir?
A3: Bize ölçülecek ürünün çeşitliliğini ve boyutunu söylediğiniz sürece, profesyonel ekibimiz size uygun özelliklerin ölçüm cihazını tavsiye eder.
S4: Özel hizmeti kabul ediyor musunuz?
A4: Emin olun! Sadece tipik makineleri değil, müşterinin ihtiyaçlarına göre özel makineleri de sağlayabiliriz.
S5: Garanti süreniz nedir?
A5: Ürünümüzün garanti süresi 1 yıldır. Ürün kalitemiz çok istikrarlıdır ve Bazı kırılgan parçalarda çok iyileştirdik.

Etiket:

Menşe yeri:	Çin
Marka adı:	UNIMETRO
Sertifika:	CE ISO
Model numarası:	ZİRVE

Min sipariş miktarı:	1
Fiyat:	Discussible
Ambalaj bilgileri:	Ahşap kasa
Teslim süresi:	10 ~ 20days
Ödeme koşulları:	L / C, T / T
Yetenek temini:	Ayda 30
