Detay Bilgi

Boyut:	8106101055mm	Ölçüm Aralığı:	300200200mm
Kesinlik:	3+l/200um	Tekrarlanabilirlik:	3um
Ağırlık:	330kg	Kamera:	Endüstriyel Sınıf CCD Kamera
Objektif:	0.7-4.5x	Çalışma mesafesi:	108 mm
Doğrusal ton çözünürlüğü:	0.0005mm	Garanti:	24 ay
Vurgulamak:	Kompakt Tip Kameralı Ölçüm Sistemi , CNC Görsel Ölçüm Sistemleri , CE Görsel Ölçüm Sistemi

Ürün Açıklaması

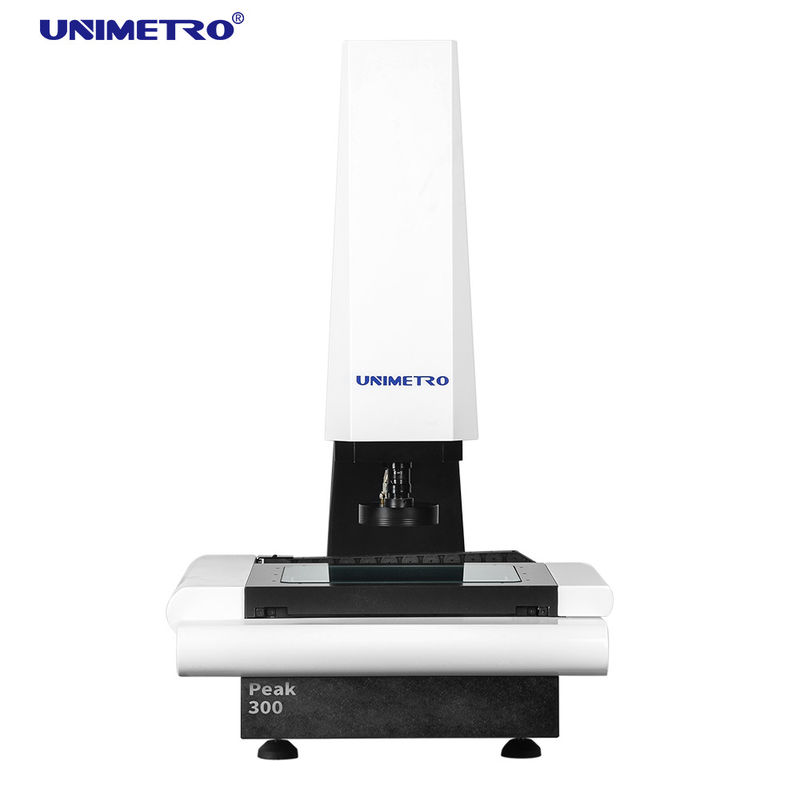

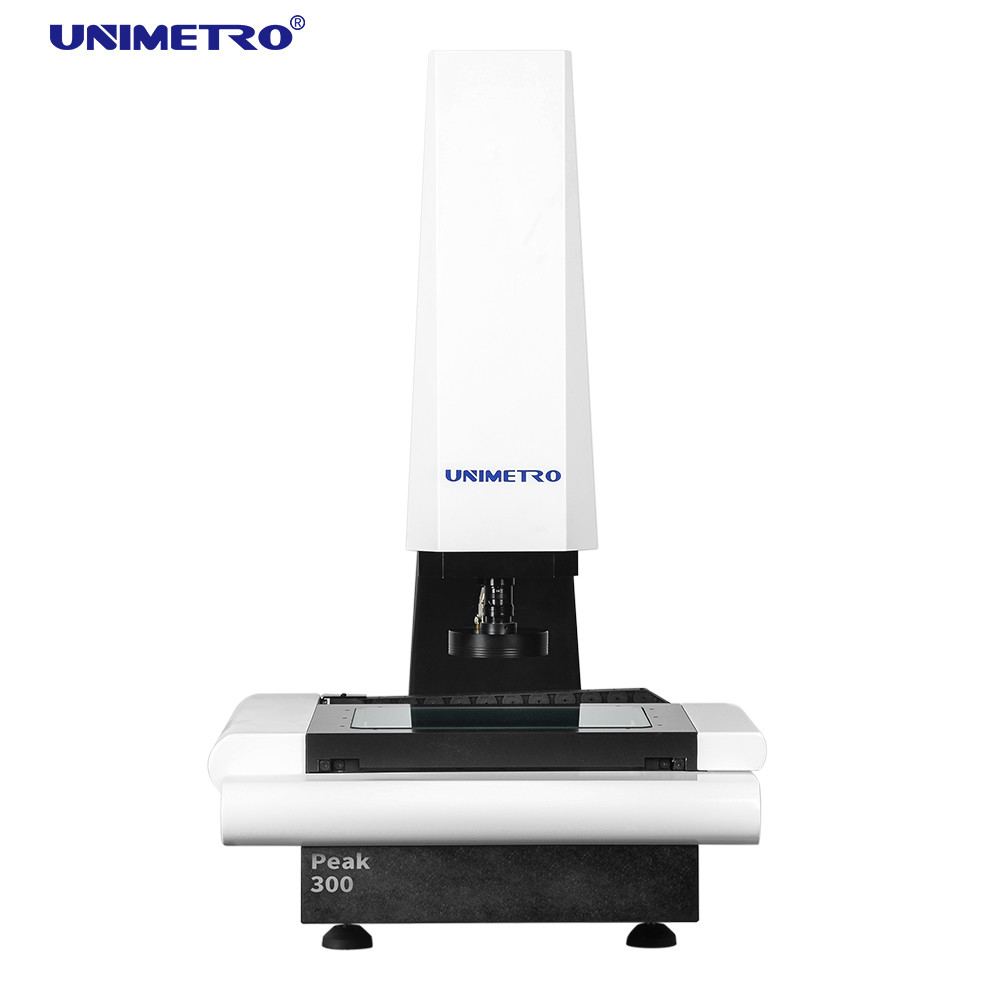

CNC Optik Görüş Ölçüm Sistemi, CE Sertifikasıyla Kompakt Tasarım

Kompakt Tipi CNC Optik Ölçüm Aygıtları

Optik ölçüm cihazı, mikron seviyesine kadar doğru fiziksel boyut ölçümü için kullanılan bir enstrüman.Bu görüntü ölçüm makinesi, iş parçasının görüntülerini yakalamak için kamera teknolojisini kullanır, görüntü piksellerini analiz etmek ve gelişmiş ölçüm yazılımı kullanarak 2 boyutlu boyutları hesaplamak.

CNC Optik Ölçüm Aygıtları, seri üretim kalite kontrolü süreçleri için tasarlanmış güçlü bir boyut ölçüm cihazıdır.Ölçme işlemini programlanabilir kılan güçlü bir yazılımla yapılandırılmıştır, kullanıcılar tamamen otomatik süreçlerle yüksek hacimli ürün ölçümlerini gerçekleştirebilirler.PEAK serisi Optical Measurement Equipment, UNIMETRO tarafından geliştirilen tamamen otomatik CNC görme sistemlerinin ekonomik bir modelidir..

Basit ve entegre tasarım, yüksek ölçüm doğruluğunu ve optimum performansı korurken maliyetli bir üretim sağlar.Kullanıcılar, rekabetçi bir fiyata tamamen CNC vizyon ölçüm makinesi ile yüksek verimlilikten ve emek maliyetinde tasarruftan yararlanır.

Donanım Yapılandırması

3 eksen 0.5μm çözünürlüklü doğrusal ölçekler

Yüksek performanslı Otomatik odaklama fonksiyonu

Sert anodizasyonlu alüminyum iş sahnesi

Renishaw dokunma sondası ile uyumludur (ihtiyaç duyulmaz)

3 halka 8 bölümlü LED halka ışığı yazılım kontrolü ile

Paralel ışık yolu, yazılım kontrolü ile LED kontur ışığı

Konfokal Fiber Yer değiştirme Sensörü (ihtiyaç duyulmaz)

HIWIN doğrusal kılavuz yolu

Z ekseni motorlu kontrol

Entegre çekirdek kontrol kutusu

Endüstriyel sınıflı CCD kamerası

Z ekseninin hareket kontrolü için el impuls jeneratörü

Yardımcı konumlandırma ve odaklama için lazer göstericileri (iletilmez)

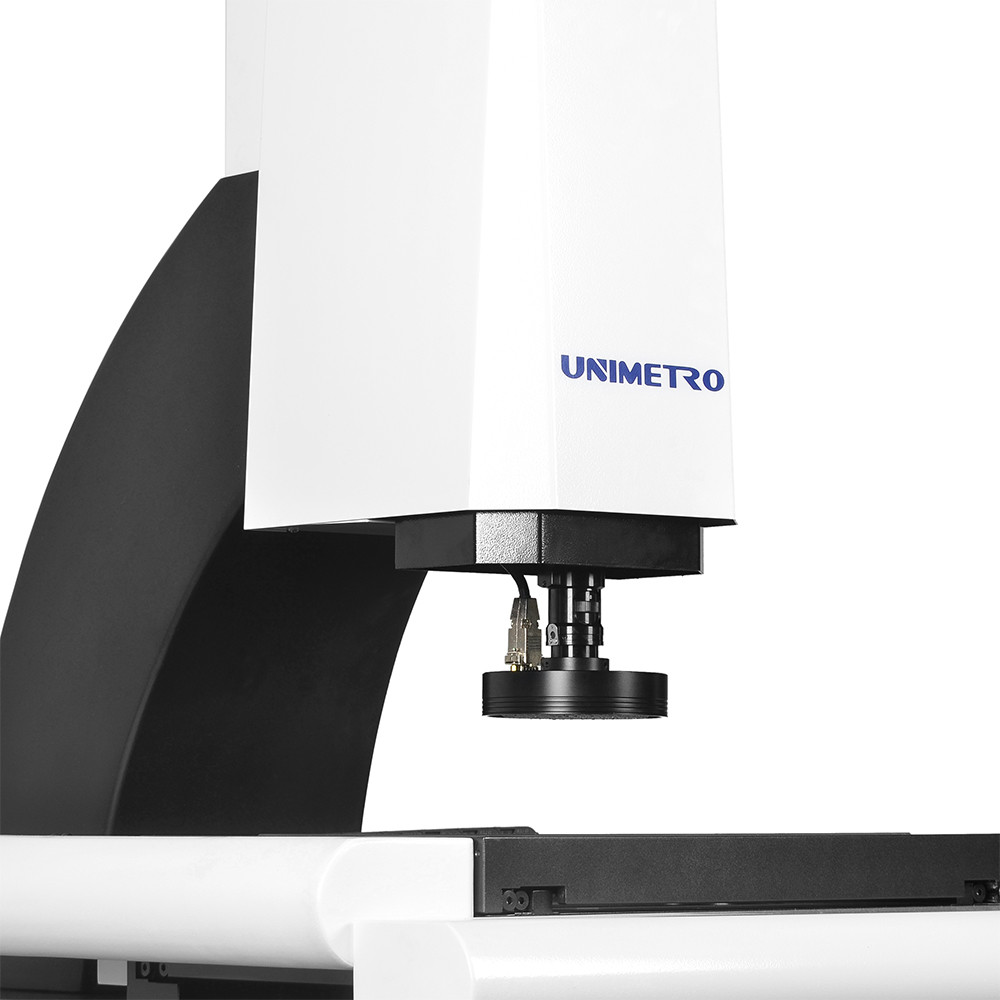

0.7-4.5X büyütme sinyali geri bildirim sensörü ile manuel çürük zoom lens

Optik ölçüm ekipmanlarının uygulamaları

Daha yüksek hassasiyetli ölçüm yetenekleri için Omron fiber ölçüm sensörlerinin tam hattı ile uyumludur
Eğimli veya eğri yüzeylerin sabit ölçümleri
Farklı malzeme türlerinin sabit ölçümleri
Yumuşak veya kaba yüzeylerin sabit ölçümleri
Bir makineye ek olarak 2D ve 3D ölçüm işlevselliği için Renishaw dokunmatik probuyla uyumludur
Yazılım, optik lens ve dokunmatik prob arasındaki kaymayı hesaplar ve tüm ölçümlerin tek bir koordinat sistemi içinde olmasını sağlar
Ölçüm sonuçları ters mühendislik uygulamaları için 3 boyutlu çizimler olarak çıkarılabilir

Optik ölçüm cihazı yazılım fonksiyonları

UNIMETRO INSPECT3D yazılımı, hızlı ve hassas ölçüm için güçlü işlevsellik sunarken öğrenmesi kolay bir kullanıcı dostu arayüzüne sahiptir.Yazılım tam İngilizce dil kullanıcı arayüzü sağlar ve ek dil gelişimini destekler.

Girdi CAD dosyası ve ölçüm

Parça dizisi ve makro ölçümleri

Otomatik odaklama ve yükseklik ölçümü

Hızlı konumlandırma için navigasyon fonksiyonu

Güçlü geometrik ölçüm fonksiyonu

Çoklu veri raporları ve grafik veri çıkışı

Esnek kullanıcı programı

Referans öğelerinin oluşturulması

Güçlü kenar algılama fonksiyonu

Çoklu harici aksesuarları destekler

Geometrik toleransın otomatik hesaplanması

Karmaşık üretimi hızlı ve uygun bir şekilde ölçmek

Teknik parametreler

Model	PEAK 300	PEAK 400
Boyut (mm) (LWH)	8506501060	10008001080
Ölçüm aralığı (mm) (XYZ)	300200200	400300200
Kesinlik (μm)	3+L/200	3+L/200
Tekrarlanabilirlik (μm)	3	3
Ağırlık (kg)	120	150
Kamera.	Endüstriyel sınıf analog CCD kamerası ve SV2000E video kartı
Lens	Sinyal geri bildirimi ile el zoom lens 0.7-4.5X / 0.7-4.5X el zoom lens (Farklı) / otomatik zoom lens (Farklı)
Büyütme	18-188X (Kameranın ve merceğin farklı kombinasyonu farklı büyütme aralığına yol açar)
FOV	8.1-1.3mm (Kameranın ve merceğin farklı kombinasyonu farklı FOV aralığına yol açar)
Çalışma mesafesi	108mm
Doğrusal ölçek çözünürlüğü	0.0005mm
Işıklandırma	Programlanabilir 3 halka, 8 bölüm yüzey halka ışığı, programlanabilir paralel kontur ışığı

Şirket Bilgisi

Müşterilerimiz ve temsilcilerimiz

Sıkça Sorulan Sorular

S1: Fabrika mı yoksa ticaret şirketi misiniz?

A1: Fabrikayız ve 24 saat içinde yanıtlar veriyoruz.

S2: Şirketiniz esas olarak ne üretiyor?

A2: Biz öncelikle vizyon ölçüm makineleri, koordinat ölçüm makineleri, CMM ve VMM armatürleri ve ilgili ekipmanları üretiyoruz.

S3: Uygun bir özellik nasıl seçilir?

A3: Profesyonel ekibimiz, ürün çeşitliliğinize ve boyut gereksinimlerinize göre uygun ölçüm cihazı özellikleri konusunda size tavsiyede bulunacaktır.

S4: Özel hizmeti kabul ediyor musunuz?

A4: Evet, hem standart makineler hem de müşteri ihtiyaçlarına göre özel çözümler sağlıyoruz.

S5: Garanti süreniz nedir?

A5: Ürünümüzün garanti süresi 1 yıldır. Kırılabilir parçalarda dayanıklılığı arttırdık ve güvence için sabit ürün kalitesini koruduk.
