Ürün adı: | Görüntü Ölçüm Cihazı | Boyut: | 1900*1480*1750mm |
---|---|---|---|
Ölçüm aralığı: | 800*1000*200mm | ölçüm doğruluğu: | 3+L/200um |
tekrarlanabilirlik: | 3 | Doğrusal Ölçek Çözünürlüğü: | 0.1um |
Sürüş sistemi: | CNC kontrolü, yakın döngü AC Servo sürüş sistemi, joystick, fare veya klavye kontrolü | Aydınlatma: | 5 halkalı, 8 bölümlü LED halka ışık |
Vurgulamak: | 1500Kg Optik Ölçüm Ekipmanı,Plaka Cam İçin Optik Ölçüm Ekipmanı,220V Optik Ölçüm Ekipmanı |

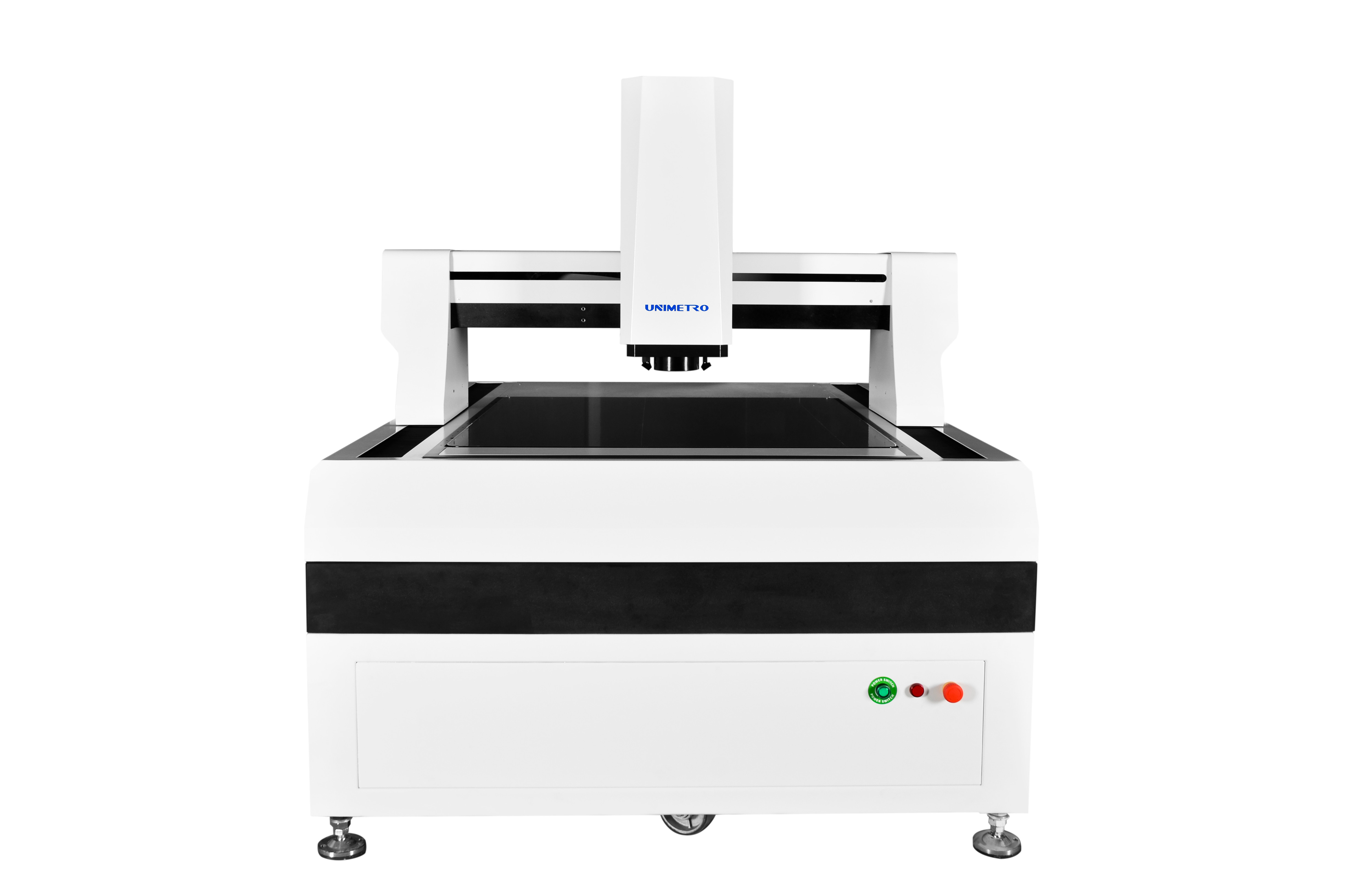

Plaka Cam İçin Yüksek Hassasiyetli Optik Ölçüm Ekipmanı
Vision ölçüm makinesi, doğru fiziksel boyut ölçümü, mikron seviyesine kadar doğruluk için kullanılan bir alettir. Bu, iş parçasının görüntüsünü yakalamak, görüntü pikselini analiz etmek ve ölçüm yazılımı ile 2D boyutunu hesaplamak için kamerayı kullanan bir optik ölçüm aletidir. .Kalıp, Elektronik, Yarı iletken, Plastik Enjeksiyon, 3C ürünleri, Tıbbi bakım, Havacılık... ürünlerinizin kalite kontrol sürecinde kullanılır, ürünlerinizin boyut doğruluğunu sağlar, ürünlerinizi daha rekabetçi hale getirir.
Optik Ölçüm Ekipmanları Mekanizma Tasarımı
>> Tüm kapalı çerçeve hareketli köprü yapısını benimsedi, ölçüm iş parçasını sabitledi, büyük taşıma kapasitesi ve iyi performans performansı.
>> Yüksek rijitlik ve yüksek hassasiyetli mekanik yapı sağlamak için mekanik tasarıma sonlu elemanlar analizi teknolojisini dahil edin.
>> Grade 000 granit mermer taban, yüksek mukavemet, korozyon direnci ve iyi stabilite.
>> Alüminyum oksit yüzey işleme tezgahı --- hızlı ve esnek hareket kontrolü, dayanıklı ve güzel.
Optik Ölçüm Ekipmanları Yapılandırma
>> Açık ızgara cetveli, çözünürlük 0.1um, yüksek hassasiyet ve iyi stabilite.
>> Hassas lineer kılavuz rayı, öğütücü bilyalı vidası ve AC servo motor, makine sisteminin konumlandırma doğruluğunun kararlılığını sağlar.
>> 2M piksel yüksek çözünürlüklü renkli Giga dijital kamera, net gözlem ve kararlı ölçüm gereksinimlerine uygundur.
>> 6,5X yüksek tanımlı optik lens, doğru otomatik yakınlaştırma, bir kez hızlı piksel kalibrasyonu.
>> Paralel LED kontur ışık kaynağı (Yeşil veya Beyaz) ile programlanabilir 8 bölüm LED yüzey ışık kaynağı.
>> CNC kontrolü, yakın döngü AC Servo sürüş sistemi, joystick, fare veya klavye kontrolü.
Optik Ölçüm Ekipmanı3D Ölçüm İçin İsteğe Bağlı Çoklu Sensör
Aydınlatma: 4/8/40 bölüm LED yüzey halka ışığı;48 bölüm 4 renk LED halka ışık;Hareketli 4 renk LED halka ışık
Objektif: Manuel girintili yakınlaştırma merceği;Otomatik yakınlaştırma merceği, Eş eksenli ışığa sahip manuel girintili yakınlaştırma merceği;Koaksiyel ışıklı otomatik yakınlaştırma lensi.
Dokunma probu:Renishaw MCP kitleri,Ölçüm hatası <=0,75um;Renishaw PH6+TP20,Ölçüm hatası<=0,35um.
Lazer sensörü:KEYENCE temassız lazer sensörü;Beyaz ışık ölçüm sensörü.
PARAMETRELER
Geniş görüşlü ölçüm makinesi detaylarımız aşağıdaki grafikte gösterilmiştir:
modeli | HE652 | HE862 | HE1080 | HE1210 | HE1512 | HE1812 |
X,Y Hareket(mm) | 500*600 | 600*800 | 800*1000 | 1000*1200 | 1200*1500 | 1200*1800 |
Z ekseni Seyahat(mm) | 200 (müşterilerin gereksinimlerine göre yükseltilebilir) | |||||
Yükleme kapasitesi | yakl.35 kilo | |||||
Boyut (mm) | 1700*1180*1750 | 1700*1280*1750 | 1900*1480*1750 | 2100*1680*1750 | 2500*1880*1750 | 2700*1880*1750 |
Ağırlık (kg) | 1500 | 1800 | 2900 | 3200 | 4400 | 4800 |
Çözünürlük | 0,5μm(seçenek için 0,1μm) | |||||
Kamera | 2M HD GIGA dijital kamera | |||||
Yakınlaştırma lensi | profesyonel otomatik yakınlaştırma merceği Yakınlaştırma merceği büyütmesi: 1~10X | |||||
Video Büyütme | 18~195X | |||||
(Seçilen kameranın farklı modellerine göre büyütme oranı değişecektir; gerçek büyütme ölçülen verilere tabidir) | ||||||
görüş açısı | 8,1~1,3 mm | |||||
(Farklı kamera ve lens eşleştirme şemalarına göre, görüş alanı buna göre değişecektir ve gerçek görüş alanı ölçülen verilere tabidir) | ||||||
Kesinlik* | ≤ (3+L/200)μm | |||||
Aydınlatma | Programlanabilir 5 halkalı 8 bölümlü LED yüzey aydınlatması | |||||
(40 bölüm halka ışık, Koaksiyel ışık, seçenek için hareketli çok renkli halka ışık) |
Şirket Bilgisi
Müşterimiz ve Temsilcimiz
SSS |
---|
S1: Bir fabrika veya ticaret şirketi misiniz? |
A1: Biz bir fabrikayız ve size 24 saat içinde en hızlı yanıtı veriyoruz. |
S2: Şirketiniz ağırlıklı olarak ne iş yapıyor? |
A2: Biz esas olarak Vision ölçüm makinesi, Koordinat ölçüm makinesi, CMM ve VMM armatürleri vb. üretiyoruz. |
S3: Uygun Şartname Nasıl Seçilir? |
A3: Ölçülecek ürünün çeşidini ve boyutunu bize bildirdiğiniz sürece, profesyonel ekibimiz size uygun özelliklerde ölçüm aleti önerecektir. |
S4: Özelleştirilmiş hizmeti kabul ediyor musunuz? |
A4: Emin olun!Sadece tipik makineler değil, aynı zamanda müşterinin ihtiyaçlarına göre özelleştirilmiş makineler de sağlayabiliriz. |
S5: Garanti süreniz nedir? |
A5: Ürünümüzün garanti süresi 1 yıldır.Ürün kalitemiz çok istikrarlı ve elimizde bazı kırılabilir parçalarda çok geliştirildi.Ürün kalitemizden emin olabilirsiniz. |
