Kalıp Testi Görsel Ölçüm Sistemi Otomatik Ölçüm CNC Kontrollü

Kalıp Testi Görsel Ölçüm Sistemleri Otomatik Ölçme

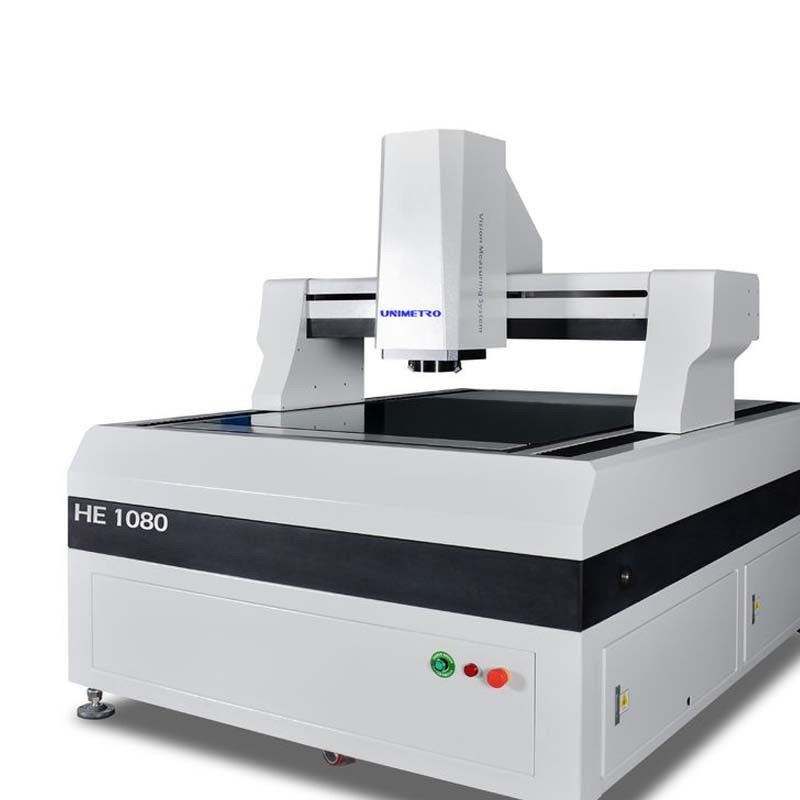

HE serisi yüksek doğruluklu portal tipi Görsel Ölçüm Sistemleri, yüksek doğruluk ve yüksek verimliliği birleştirir, farklı türdeki parçaların geometrik elemanları için yüksek hızlı ölçüm sunar.HE serisi, PCB, bakır kaplı laminat, ped camı, LCD modülleri ve yalıtım malzemeleri vb. Gibi çeşitli endüstrilerde ve ürünlerde yaygın olarak kullanılmaktadır.

HE serisinin tasarım sürecinde sonlu elemanlar analizi tanıtılır, yüksek rijitlik ve doğru mekanik yapı sağlanır. Makine tabanı, basit ve yüksek yükleme kapasitesi ve en iyi hareket performansı sunan kapalı çerçeve hareketli köprü tipi yapı kullanır.





Özellikler

>> Hareketli portal yapısı ve iş parçası ölçüm sırasında sabitlenir;
>> Dört eksenli CNC tam otomatik kapalı döngü kontrolü, tam otomatik ölçüm;
>> 000 kalite granit taban ve kiriş, sağlam ve güvenilir;
>> 0.1 um çözünürlüğe, yüksek hassasiyete ve iyi stabiliteye sahip açık ızgara cetveli;
>> Hassas lineer kılavuz ray, taşlama dereceli vidalı mil ve Panasonic AC servo motor, makine hareket sisteminin konumlandırma doğruluğunun kararlılığını sağlar;
>> Net gözlem ve kararlı ölçüm gereksinimlerini karşılamak için yüksek çözünürlüklü renkli kamera;
>> 6.5x sürekli otomatik zoom lens, doğru otomatik zoom, bir piksel düzeltme yeterlidir;
>> Programlanabilir 5 halkalı 8 bölgeli LED yüzey ışık kaynağı ve iletim paralel LED kontur ışık kaynağı sistemi, 256 seviye parlaklık ayarını akıllıca gerçekleştirebilir;
>> İthal edilen temas probu, 3D ölçümü gerçekleştirmek için yapılandırılmıştır;
>> Bağımsız mülkiyet haklarına sahip Immeasuring4.2 otomatik görüntü ölçüm yazılımı, güçlü ve kullanımı kolay standart olarak sağlanır;





parametreler

modeli	HE 652	HE862	HE1080	HE1210	HE1512	HE1812
X,Y Seyahat (mm)	500*600	600*800	800*1000	1000*1200	1200*1500	1200*1800
Z ekseni Hareketi (mm)	200 (müşterilerin ihtiyaçlarına göre yükseltilebilir)
Yükleme kapasitesi	yaklaşık35 kg
Boyut (mm)	1700*1180*1750	1700*1280*1750	1900*1480*1750	2100*1680*1750	2500*1880*1750	2700*1880*1750
Ağırlık (kg)	1500	1800	2900	3200	4400	4800
Çözünürlük	0.5μm (seçenek için 0.1um)
	Kamera	2M HD GIGA dijital kamera
	Yakınlaştırma lensi	profesyonel otomatik yakınlaştırma lensi Yakınlaştırma lensi büyütme: 1~10X
	Video Büyütme	18~195X (Seçilen kameranın farklı modellerine göre büyütme oranı değişecektir; gerçek büyütme ölçülen verilere tabidir)
	bakış açısı	8.1~1.3mm (Kamera ve lensin farklı eşleştirme şemalarına göre, görüş alanı buna göre değişecektir ve gerçek görüş alanı ölçülen verilere tabidir)
	Kesinlik*	≤ (3+L/200)μm
Aydınlatma	Programlanabilir 5 halkalı 8 bölümlü LED yüzey aydınlatması (40 bölümlü halka ışığı, Koaksiyel ışık, seçenek için hareketli çok renkli halka ışığı)
