Görsel ölçüm makinemizin aşağıdaki özellikleri vardır:
▶ Granit taban ve kolon, mükemmel kararlılık;
▶ Z ekseni, otomatik odaklamayı gerçekleştirmek, yapay odaklama hatasını ortadan kaldırmak ve ölçüm doğruluğunu ve kararlılığını artırmak için yüksek hassasiyetli lineer kılavuz ve servo motor kontrol sistemi kullanır;
▶ Alüminyum çalışma tablası, hareket kontrolünü hızlı ve esnek hale getirir;

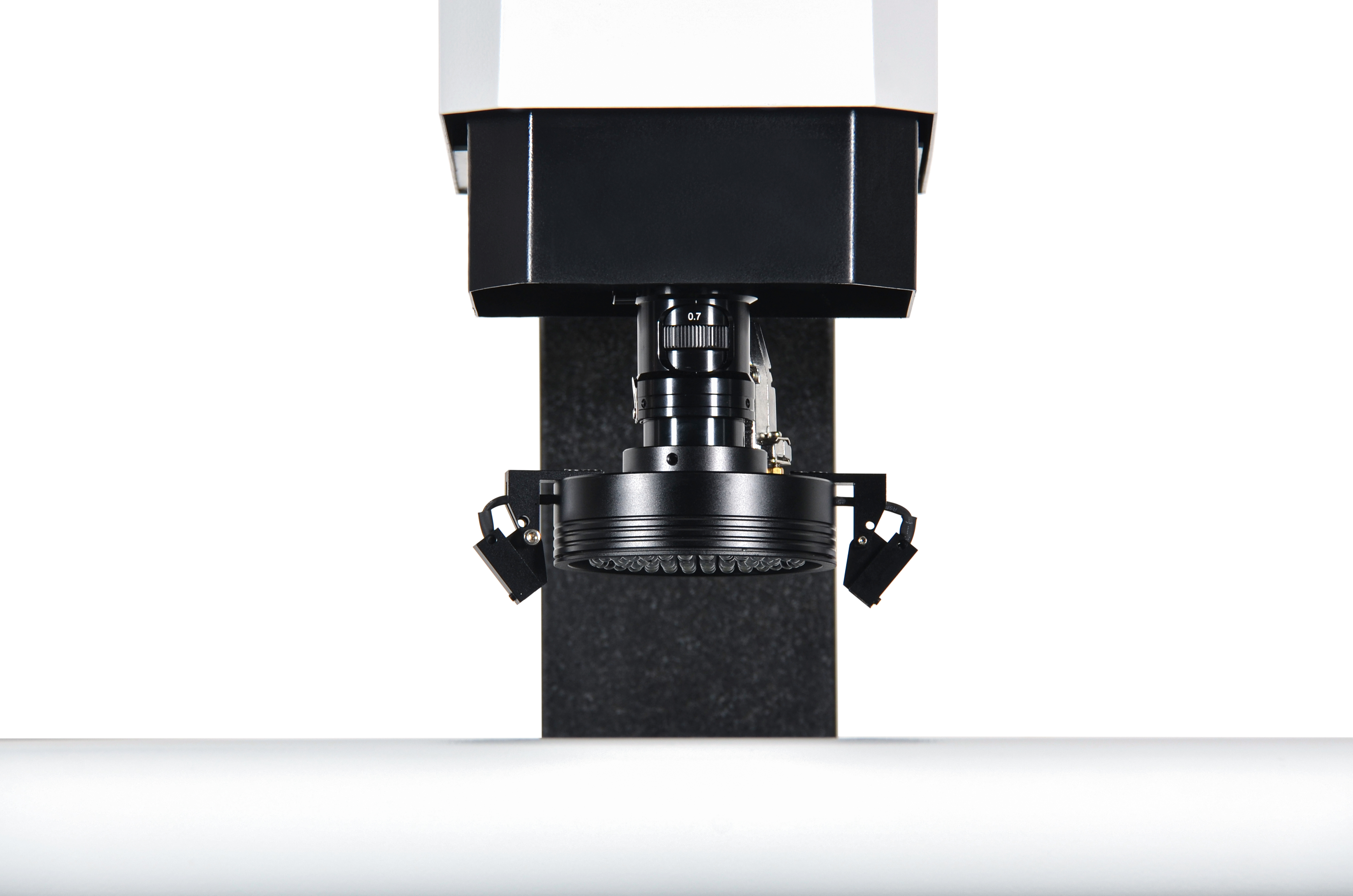

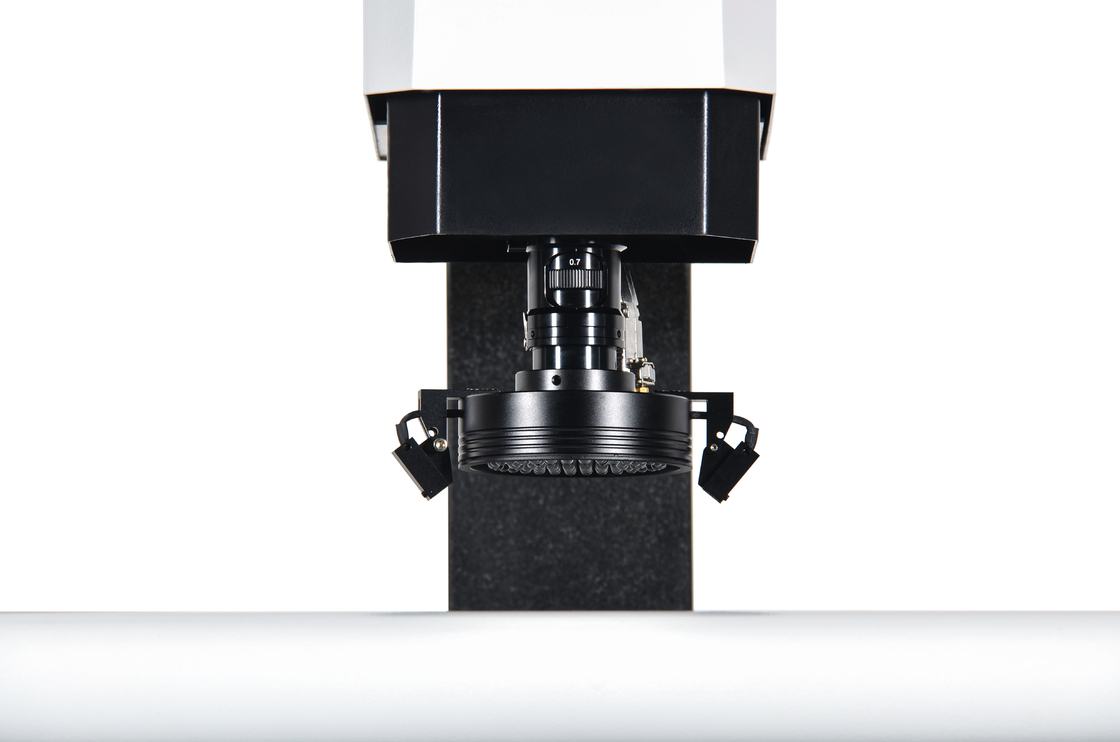

▶ Programlanabilir 3 halkalı 4 bölümlü LED yüzey ışık kaynağı, iletim paralel LED kontur ışık kaynağı sistemi ve yazılımın yerleşik ışık ayar modülü, ışığın parlaklığını 3 halka ve 4 bölgede serbestçe kontrol edebilir.
Görsel ölçüm makinemizin yapılandırmaları aşağıdaki gibidir:
◉ 3 eksen 0.5um çözünürlüklü lineer skalalar
◉ Yüksek performanslı Otomatik odaklama fonksiyonu
◉ Renishaw dokunmatik prob ile uyumlu
◉ Alüminyum çalışma tablası ve sert eloksal kaplama
◉ 3 halka 8 bölümlü LED halka ışığı yazılım kontrolü ve programlanabilir
◉ Paralel ışık yolu LED kontur ışığı yazılım kontrolü ve programlanabilir
◉ 1.2M piksel HD dijital kamera
◉ Entegre çekirdek kontrol kutusu
◉ Z ekseni motorlu kontrolü
◉ HIWIN lineer kılavuz yolu
◉ Z ekseni hareket kontrolü için manuel darbe üreteci
◉ Yardımcı konumlandırma ve odaklama için Lazer göstergeler ile
◉ Büyütme sinyali geri bildirim sensörlü 0.7-4.5X manuel dişli zoom lens
Görsel ölçüm makinemiz, 3d işlevi gerçekleştirmek için prob ekleyebilir
◉ Kolay kalibrasyon
◉ Çoklu açı dokunuşu
◉ Hızlı koordinat sistemi ayarı
◉ Tam Renishaw kalem serisi ile uyumlu
◉ CAD modülü desteklenir (Opsiyonel)
◉ 3D çizim çıktısı
◉ Yıldız prob uyumlu
◉ 3D boyut ölçümü
◉ Görüntü ve dokunmatik probu birleştirerek ölçüm
◉ Prob rafı desteklenir (Opsiyonel)

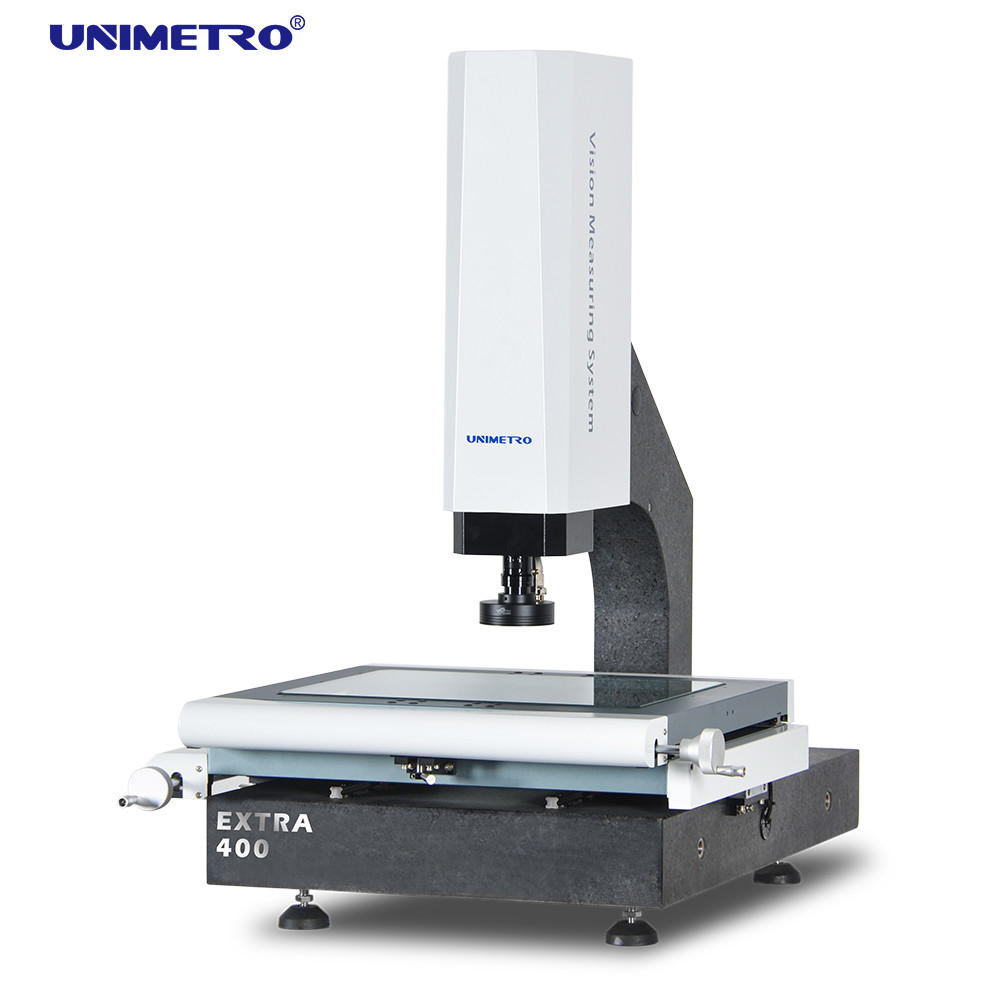

Görsel ölçüm makinemizin parametreleri aşağıdaki tabloda gösterildiği gibidir:
| |
Extra200 |
Extra300 |
Extra400 |
Extra500 |
| Boyut(mm)(UxGxY) |
550*540*930 |
600*740*980 |
700*840*980 |
800*940*980 |
| Ölçüm aralığı(mm)(XxYxZ) |
200*100*150 |
300*200*200 |
400*300*200 |
500*400*200 |
| Ölçüm Doğruluğu(μm) |
2.5+L/100 |
3.0+L/100 |
| Tekrarlanabilirlik(μm) |
2.5 |
3 |
| Ağırlık(kg) |
140 |
190 |
240 |
290 |
| Görüntü ve Ölçüm |
Kamera |
1.2M piksel HD dijital kamera |
| Lens |
Büyütme sinyali geri bildirim sensörlü 0.7-4.5X manuel dişli zoom lens |
| Büyütme |
18-195X(Sadece referans içindir. Farklı kamera ve lens ile büyütme farklı olacaktır) |
| Görüş Alanı |
8.1mm~1.3mm |
| Çalışma mesafesi |
80mm |
| Lineer skala çözünürlüğü |
0.5μm(0.1μm opsiyonel) |
| Sürüş sistemi |
X, Y ekseni manuel kontrol, Z ekseni kapalı döngü CNC kontrolü ve OTOMATİK ODAKLAMA fonksiyonu mevcuttur |
| Aydınlatma |
Programlanabilir 4 bölümlü Led halka yüzey ışığı, paralel LED kontur ışığı 8 bölümlü LED halka ışığı, koaksiyel ışık, opsiyonel |
INSPECT 3D GÖRÜNTÜ ÖLÇÜM YAZILIMI
UNIMETRO INSPECT3D yazılımı, kullanıcı dostu bir arayüze sahiptir, öğrenmesi kolaydır,
güçlü işlevlere sahiptir, kullanıcıların hızlı ve hassas ölçüm yapmasını sağlar.
Yazılım, tam İngilizce dil arayüzü sunar, ayrıca yeni dil geliştirmesine izin verir.
◉ CAD dosyasını girin ve ölçün
◉ Parça dizisi ve makro ölçümü
◉ Otomatik odaklama ve yükseklik ölçümü
◉ Navigasyon fonksiyonu hızlı konumlandırmaya yardımcı olur
◉ Güçlü geometrik ölçüm fonksiyonu
◉ Çoklu veri raporları ve grafiksel veri çıkış fonksiyonu
◉ Esnek kullanıcı programı
◉ Referans elemanları oluşturma
◉ Güçlü kenar algılama fonksiyonu
◉ Çoklu harici aksesuarları destekleme
◉ Elemanların geometrik toleransının otomatik hesaplanması
◉ Karmaşık üretimi hızlı ve kolay bir şekilde ölçmek
