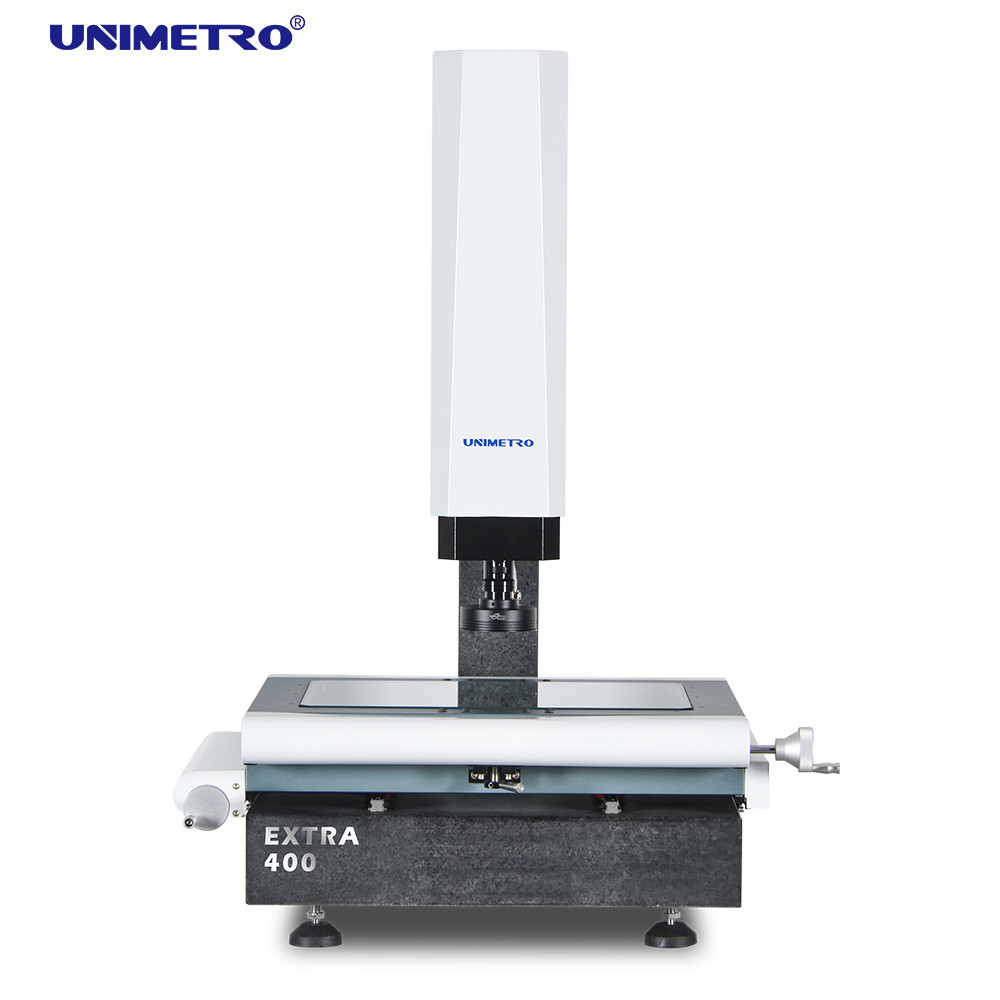

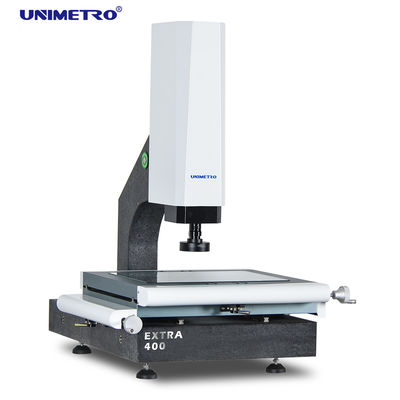

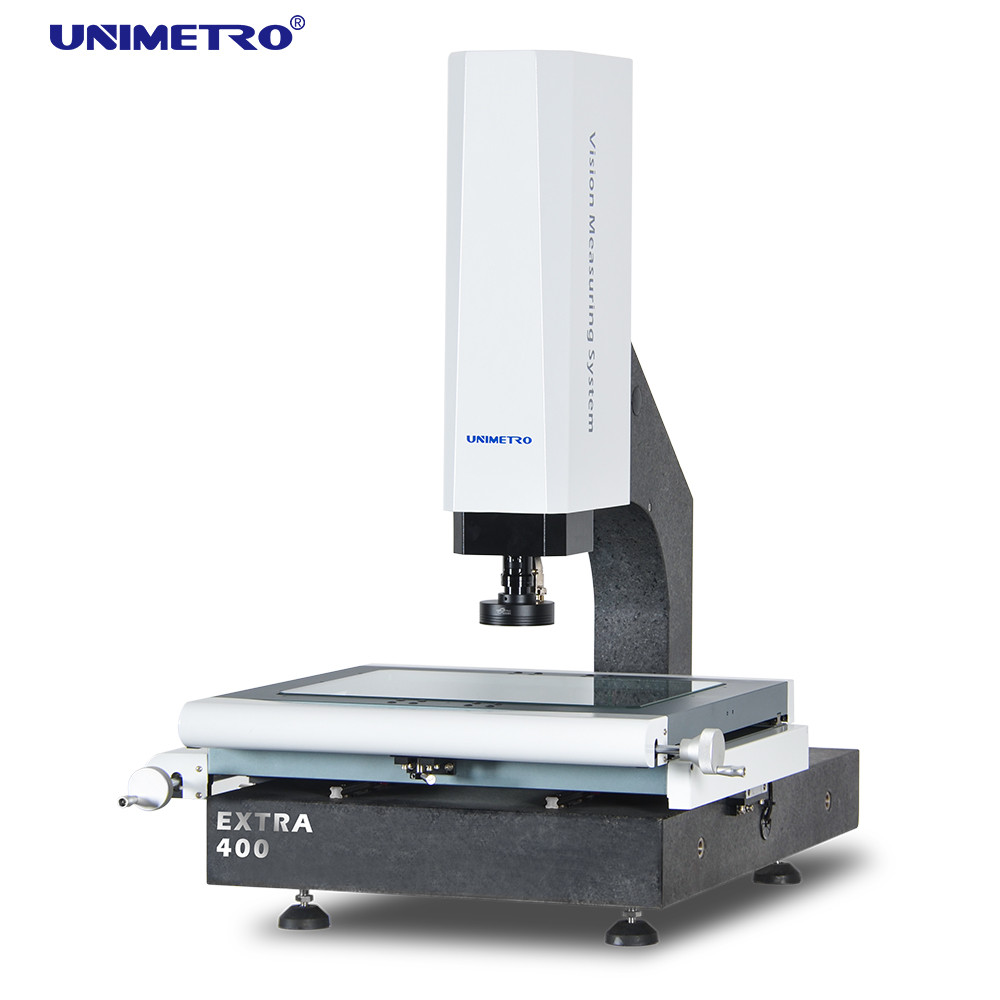

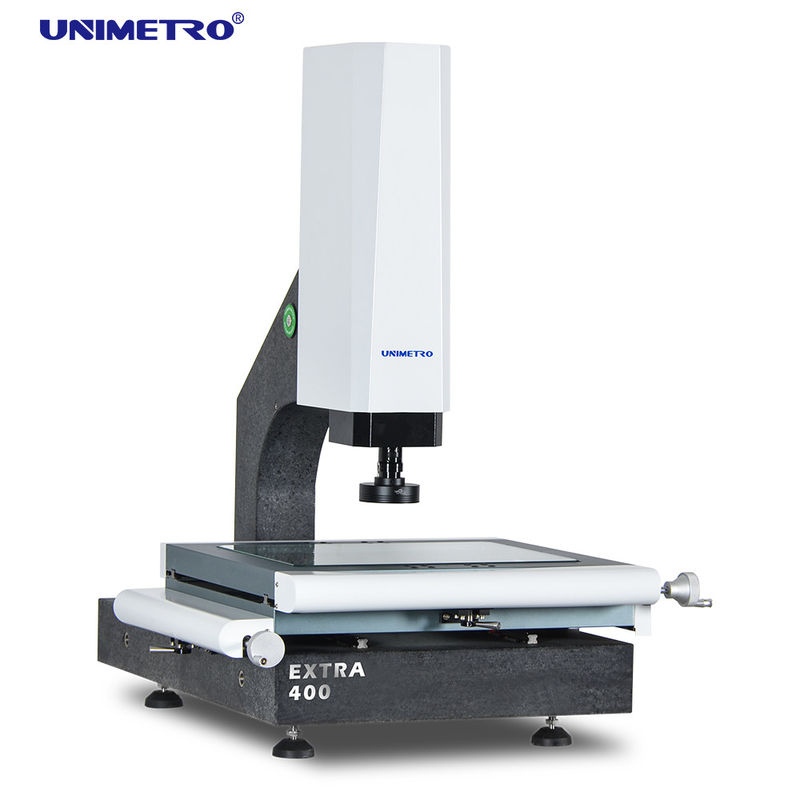

Yüksek Doğruluk, Hareket Kontrolü ve Hızlı Yanıt Özelliğine Sahip LED Görüş Ölçüm Sistemi (E300)

Led görsel ölçüm makinemiz aşağıdaki özelliklere sahiptir:► Granit taban ve sütun, mükemmel stabilite;
► Z ekseni, otomatik odaklamayı gerçekleştirmek, yapay odaklama hatasını ortadan kaldırmak ve ölçüm doğruluğunu ve stabilitesini geliştirmek için yüksek hassasiyetli doğrusal kılavuz ve servo motor kontrol sistemini benimser;
► Alüminyum çalışma aşaması, hareket kontrolünün hızlı tepki vermesini ve esnek olmasını sağlar;
► Programlanabilir 3 halkalı 4 bölümlü LED yüzey ışık kaynağı, iletim paralel LED kontur ışık kaynağı sistemi ve yazılımın yerleşik ışık ayarlama modülü, 3 halka ve 4 bölgedeki ışığın parlaklığını serbestçe kontrol edebilir.

Led görsel ölçüm makinemizin konfigürasyonları aşağıdaki gibidir:

● 3 eksenli 0,5um çözünürlüklü doğrusal ölçekler
● Yüksek performanslı Otomatik odaklama işlevi
● Renishaw'un temaslı probu ile uyumlu
● Alüminyum çalışma aşaması ve sert eloksal

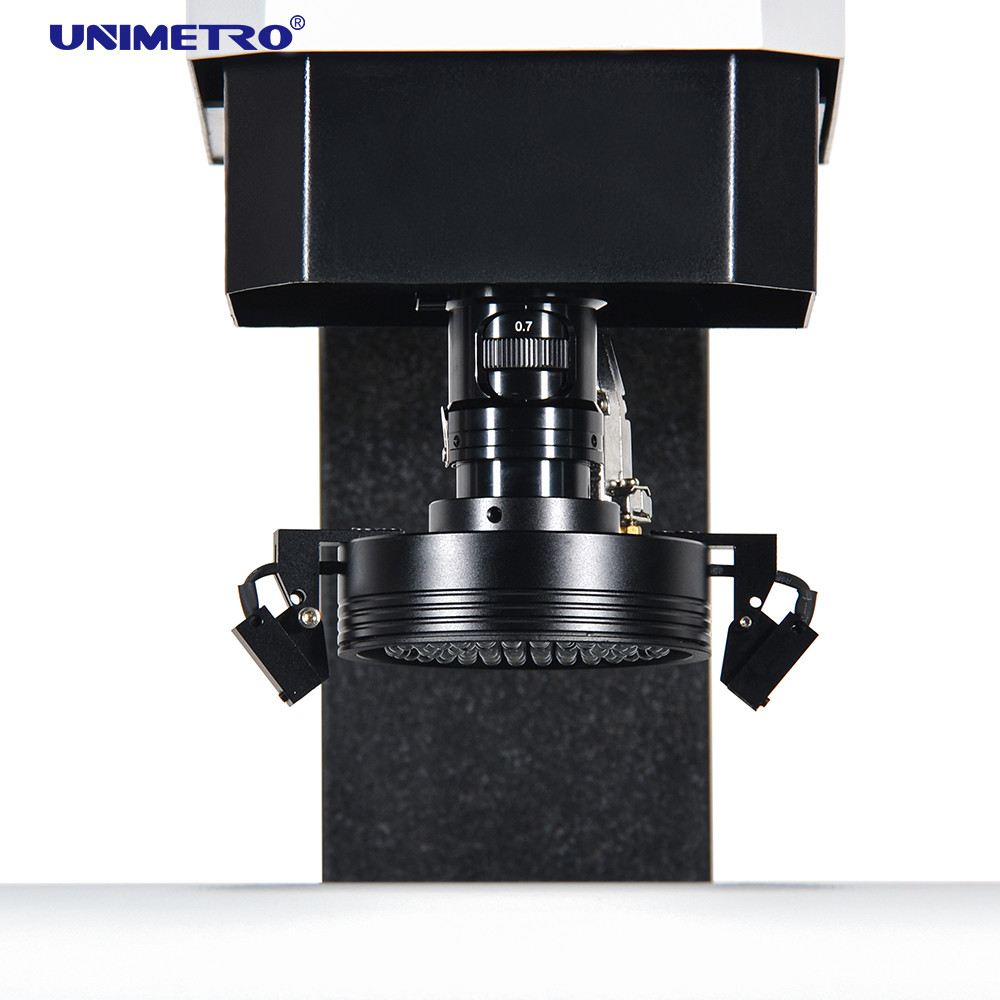

● 3 halkalı 8 bölümlü LED halka ışık, yazılım kontrolü ve programlanabilir
● Paralel ışık yolu LED kontur ışığı yazılım kontrolü ve programlanabilir
● 1,2M piksel HD dijital kamera
● Entegre çekirdek kontrol kutusu
● Z ekseni motorlu kontrol
● HIWIN doğrusal kılavuz yolu
● Z ekseni hareket kontrolü için manuel puls üreteci
● Yardımcı konumlandırma ve odaklama için Lazer göstergelerle

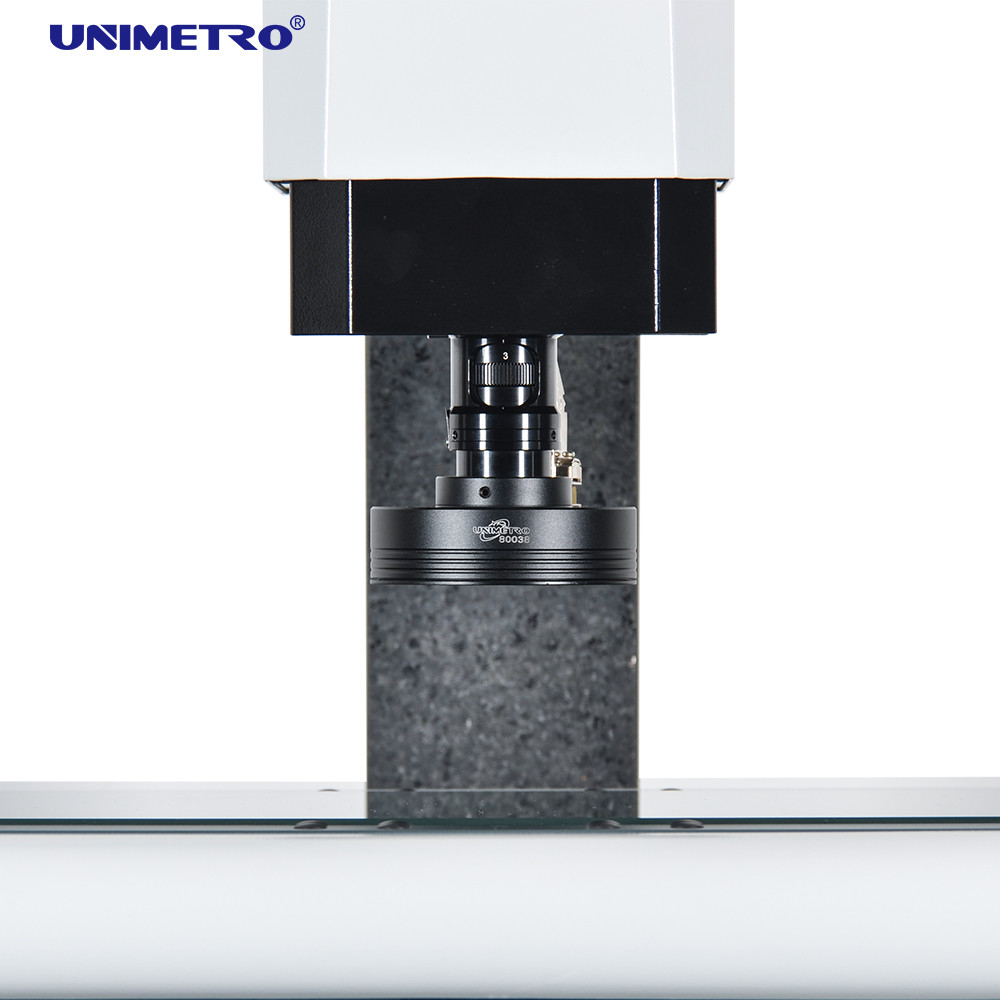

● Büyütme sinyali geri bildirim sensörlü 0,7-4,5X manuel çentikli yakınlaştırma lensi

Özellikler

●3 eksenli 0,5um çözünürlüklü doğrusal ölçekler
● Yüksek performanslı Otomatik odaklama işlevi
● Renishaw'un temaslı probu ile uyumlu
● Alüminyum çalışma aşaması ve sert eloksal
● 3 halkalı 8 bölümlü LED halka ışık, yazılım kontrolü ve programlanabilir
● Paralel ışık yolu LED kontur ışığı yazılım kontrolü ve programlanabilir
● 1,2M piksel HD dijital kamera
● Entegre çekirdek kontrol kutusu
● Z ekseni motorlu kontrol
● HIWIN doğrusal kılavuz yolu
● Z ekseni hareket kontrolü için manuel puls üreteci
● Yardımcı konumlandırma ve odaklama için Lazer göstergelerle
● Büyütme sinyali geri bildirim sensörlü 0,7-4,5X manuel çentikli yakınlaştırma lensi





Parametreler

Led görsel ölçüm makinemizin parametreleri aşağıdaki grafikte gösterildiği gibidir:

Modeli		EKSTRA 200	EKSTRA 300	EKSTRA 400	EKSTRA 500
Boyut(mm)(U*G*Y)		500*540*930	600*740*980	700*840*980	800*940*980
Ölçüm aralığı (mm)(X*Y*Z)		200*100*150	300*200*200	400*300*200	500*400*200
Ölçüm Doğruluğu (μm)		2,5+L/100	2,5+L/100	2,5+L/100	3+L/100
Tekrarlanabilirlik (μm)		2.5	2.5	2.5	3
Ağırlık (kg)		140kg	190kg	240kg	290kg
Görüntü ve Ölçüm	CCD	200mm (müşterinin ihtiyacına göre yükseltilebilir)
	Objektif	Manuel girintili yakınlaştırma lensi 0,7-4,5X/Otomatik yakınlaştırma lensi 1-10X
	Büyütme	18-195X (Yalnızca referans amaçlıdır. Farklı kamera ve lenslerle büyütme farklı olacaktır.)
	Görüş Alanı	8,1~1,3 mm
	Çalışma mesafesi	108 mm
Doğrusal ölçek çözünürlüğü		0,5 μm (seçenek için 0,1μm)
Sürüş sistemi		X, Y ekseni manuel kontrolü, Z ekseni yakın döngü CNC kontrolü ve AUTU FOCUS işlevi mevcuttur
Aydınlatma		Programlanabilir 4 bölümlü LED halka yüzey ışığı, paralel LED kontur ışığı, 8 bölümlü LED halka ışık, koaksiyel, seçenek için



Yazılım İşlevi

● CAD dosyasını girin ve ölçün
● Parça dizisi ve makro ölçüm
● Otomatik odaklama ve yükseklik ölçümü
● Navigasyon işlevi hızlı konum belirlemeye yardımcı olur
● Güçlü geometrik ölçüm fonksiyonu
● Çoklu veri raporları ve grafiksel veri çıkış fonksiyonu
● Esnek kullanıcı programı
● Referans öğeleri oluşturma
● Güçlü kenar algılama işlevi
● Birden fazla harici aksesuarın desteklenmesi
● Elemanların geometrik toleransının otomatik hesaplanması
● Karmaşık üretimin hızlı ve rahat bir şekilde ölçülmesi
