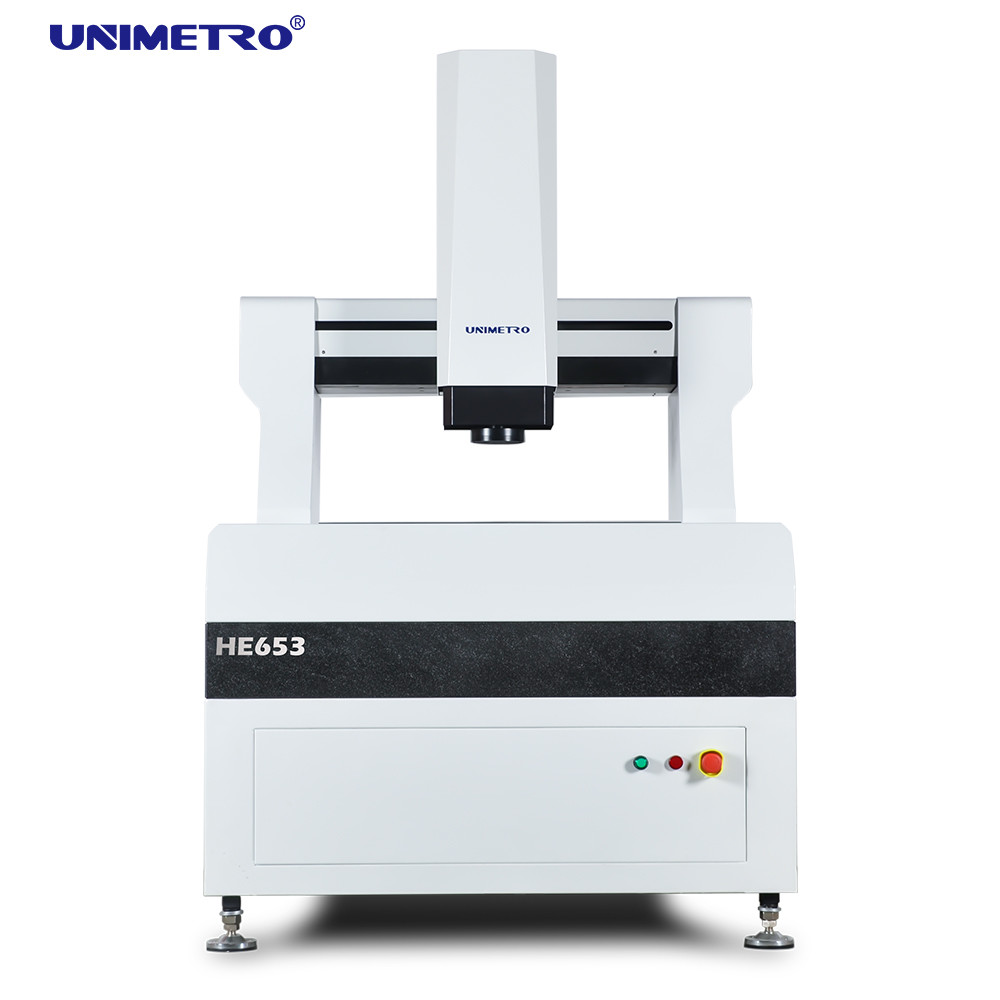

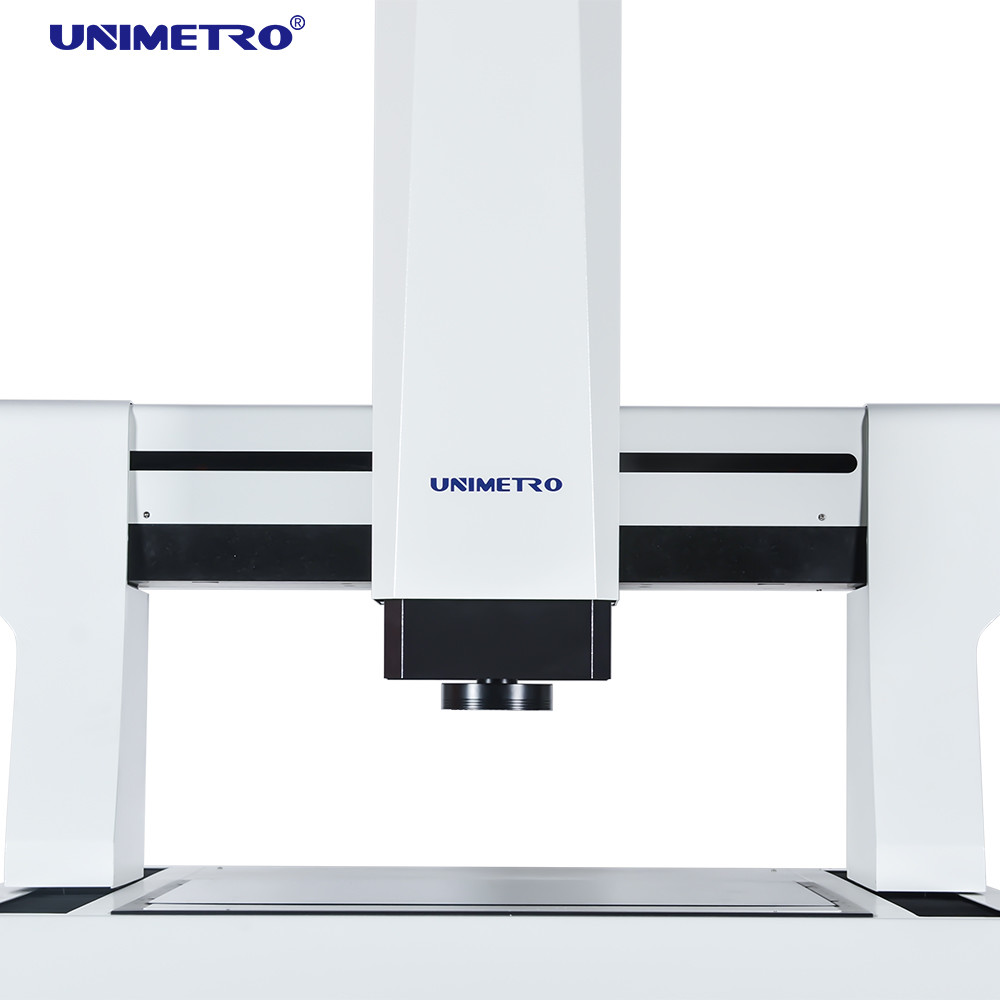

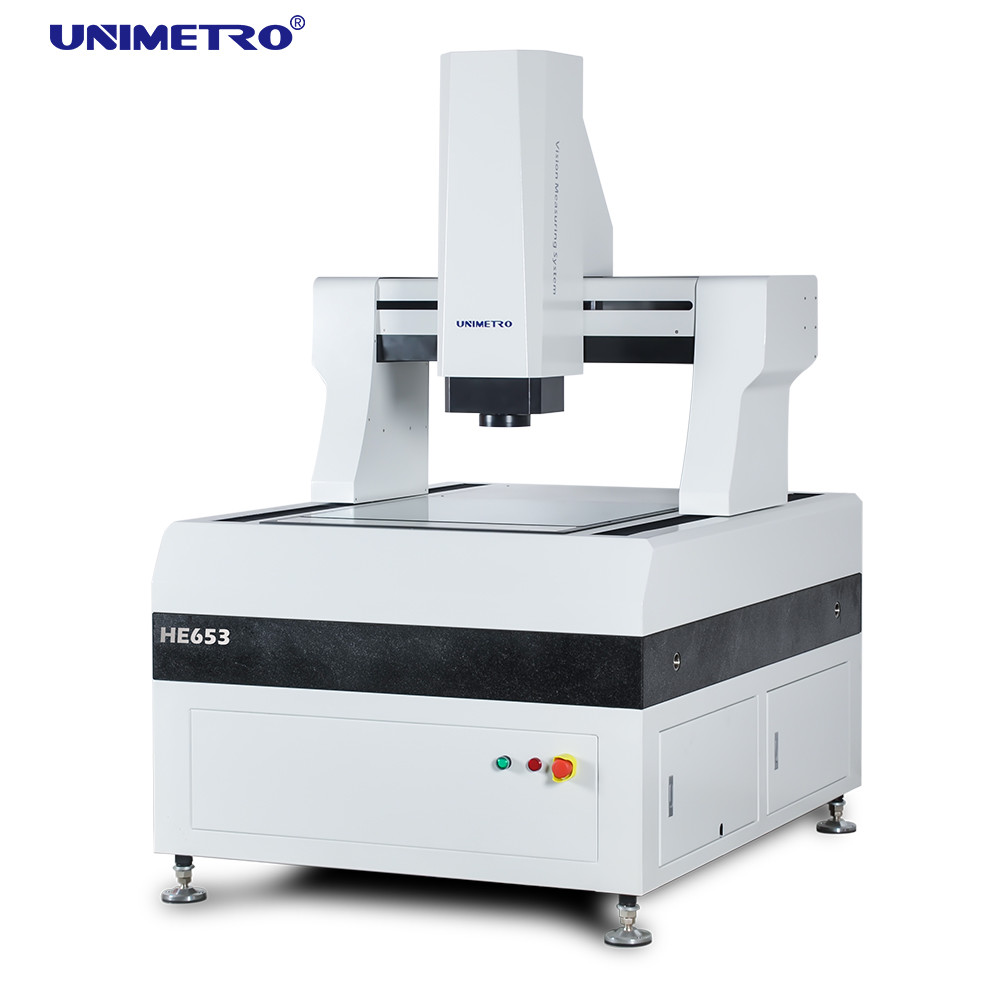

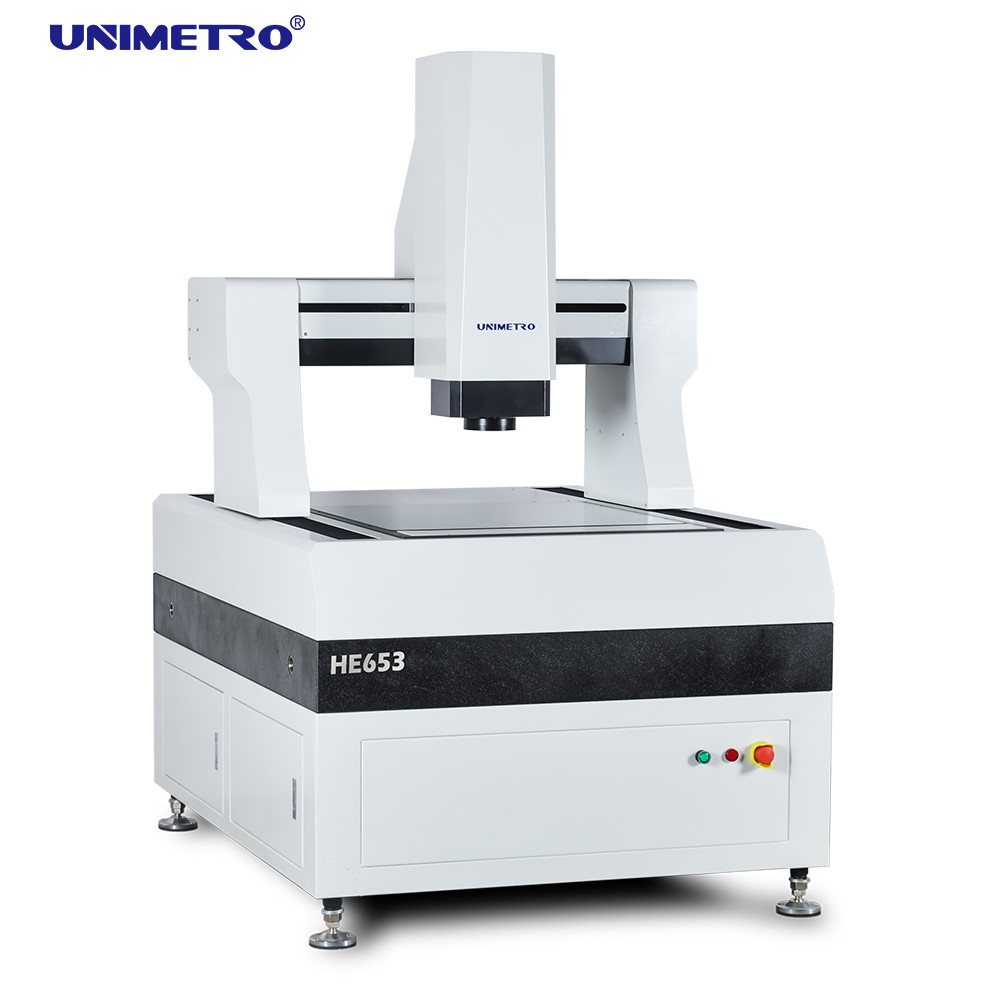

Yüksek doğruluk Tam otomatik dokunmatik prob büyük görüşlü ölçüm makinesi vmm
Ürün Açıklaması
HE serisinin tasarım sürecinde sonlu elemanlar analizi uygulanarak yüksek rijitlik ve doğru mekanik yapı sağlanır. Makine tabanı, basit ve yüksek yükleme kapasitesi ve en iyi hareket performansı sunan kapalı çerçeve hareketli köprü tipi yapı kullanıyor.
Büyük görüşlü ölçüm makinesi Özellikleri: >> Hareket edebilen kızak yapısı ve iş parçası ölçüm sırasında sabitlenir; >> Dört eksenli CNC tam otomatik kapalı döngü kontrolü, tam otomatik ölçüm; >> 000 kalite granit taban ve kiriş, sağlam ve güvenilir; >> 0,1 um çözünürlüğe, yüksek hassasiyete ve iyi stabiliteye sahip açık ızgara cetveli; >> Hassas lineer kılavuz rayı, taşlama dereceli vidalı mil ve Panasonic AC servo motor, makine hareket sisteminin konumlandırma doğruluğunun kararlılığını sağlar; >> Net gözlem ve istikrarlı ölçüm gereksinimlerini karşılamak için yüksek çözünürlüklü renkli kamera; >> 6,5x sürekli otomatik yakınlaştırma lensi, hassas otomatik yakınlaştırma, bir piksel düzeltmesi yeterlidir; >> Programlanabilir 5 halkalı 8 bölgeli LED yüzey ışık kaynağı ve iletim paralel LED kontur ışık kaynağı sistemi, 256 seviyeli parlaklık ayarını akıllıca gerçekleştirebilir; >> İçe aktarılan temas probu, 3D ölçümü gerçekleştirmek için yapılandırılmıştır; >> Bağımsız mülkiyet haklarına sahip Immeasuring4.2 otomatik görüntü ölçüm yazılımı, güçlü ve kullanımı kolay standart olarak sağlanır;
Prob Özellikleri
Büyük görüşlü ölçüm makinemiz, desteklemek için güçlü bir yazılıma sahiptir. ► External-Array RationalVue kompozit ölçüm yazılımı ile ULTRA serisi, güçlü 2D/3d kompozit ölçüm işlevi sunabilir; ►Basit ve anlaşılması kolay işletim arayüzü, ölçümü daha basit ve verimli hale getirir; ►Otomatik ölçüm programı, parti ölçümünü verimli ve hızlı bir şekilde tamamlamak için ayarlanabilir.
parametreler
Geniş görüş ölçüm makinesi detaylarımız aşağıdaki grafikte gösterilmiştir:
modeli
HE652
HE862
HE1080
HE1210
HE1512
HE1812
X,Y Hareket(mm)
500*600
600*800
800*1000
1000*1200
1200*1500
1200*1800
Z ekseni Seyahat(mm)
200 (müşterilerin gereksinimlerine göre yükseltilebilir)
Yükleme kapasitesi
yakl.35 kilo
Boyut (mm)
1700*1180*1750
1700*1280*1750
1900*1480*1750
2100*1680*1750
2500*1880*1750
2700*1880*1750
Ağırlık (kg)
1500
1800
2900
3200
4400
4800
Çözünürlük
0,5μm(seçenek için 0,1μm)
Kamera
2M HD GIGA dijital kamera
Yakınlaştırma lensi
profesyonel otomatik yakınlaştırma merceği Yakınlaştırma merceği büyütmesi: 1~10X
Video Büyütme
18~195X
(Seçilen kameranın farklı modellerine göre büyütme oranı değişecektir; gerçek büyütme ölçülen verilere tabidir)
görüş açısı
8,1~1,3 mm
(Farklı kamera ve lens eşleştirme şemalarına göre, görüş alanı buna göre değişecektir ve gerçek görüş alanı ölçülen verilere tabidir)
Kesinlik*
≤ (3+L/200)μm
Aydınlatma
Programlanabilir 5 halkalı 8 bölümlü LED yüzey aydınlatması
(40 bölüm halka ışık, Koaksiyel ışık, seçenek için hareketli çok renkli halka ışık)
Şirket Bilgisi
Müşterimiz ve Temsilcimiz
SSS
S1: Bir fabrika veya ticaret şirketi misiniz?
A1: Biz bir fabrikayız ve size 24 saat içinde en hızlı yanıtı veriyoruz.
S2: Şirketiniz ağırlıklı olarak ne iş yapıyor?
A2: Biz esas olarak Vision ölçüm makinesi, Koordinat ölçüm makinesi, CMM ve VMM armatürleri vb. üretiyoruz.
S3: Uygun Şartname Nasıl Seçilir?
A3: Ölçülecek ürünün çeşidini ve boyutunu bize bildirdiğiniz sürece, profesyonel ekibimiz size uygun özelliklerde ölçüm aleti önerecektir.
S4: Özelleştirilmiş hizmeti kabul ediyor musunuz?
A4: Emin olun!Sadece tipik makineler değil, aynı zamanda müşterinin ihtiyaçlarına göre özelleştirilmiş makineler de sağlayabiliriz.
S5: Garanti süreniz nedir?
A5: Ürünümüzün garanti süresi 1 yıldır.Ürün kalitemiz çok istikrarlı ve elimizde bazı kırılabilir parçalarda çok geliştirildi.Ürün kalitemizden emin olabilirsiniz.
