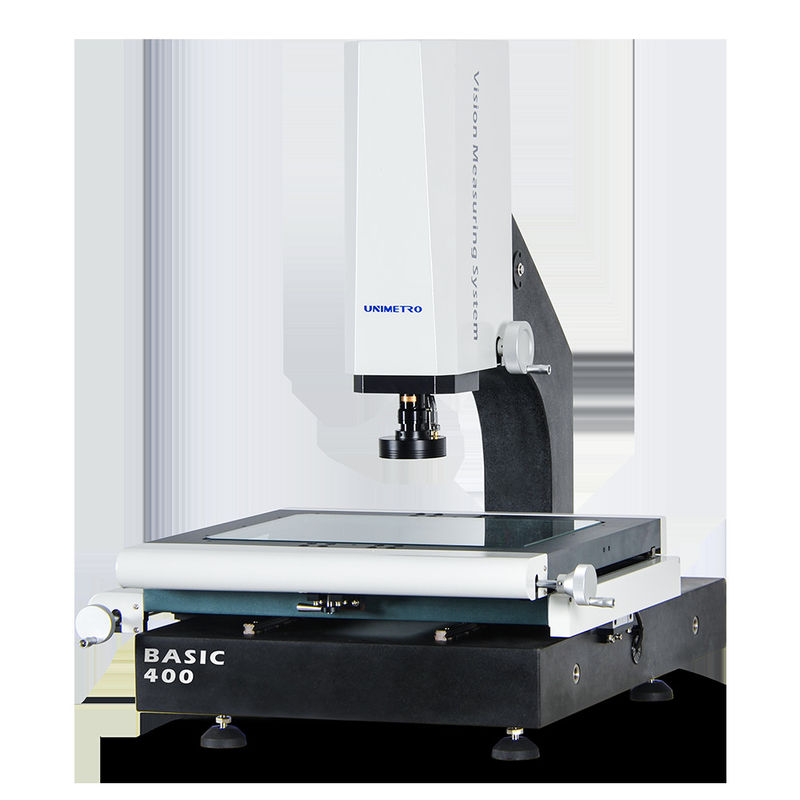

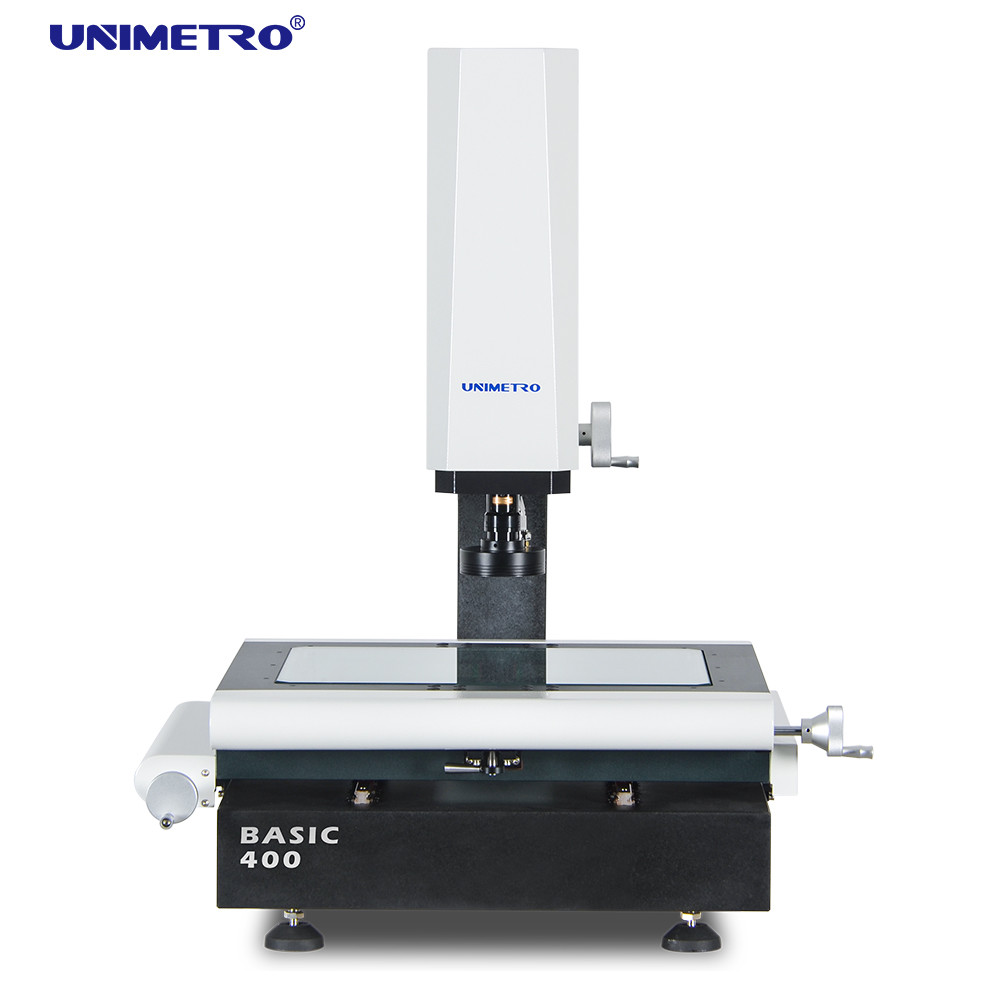

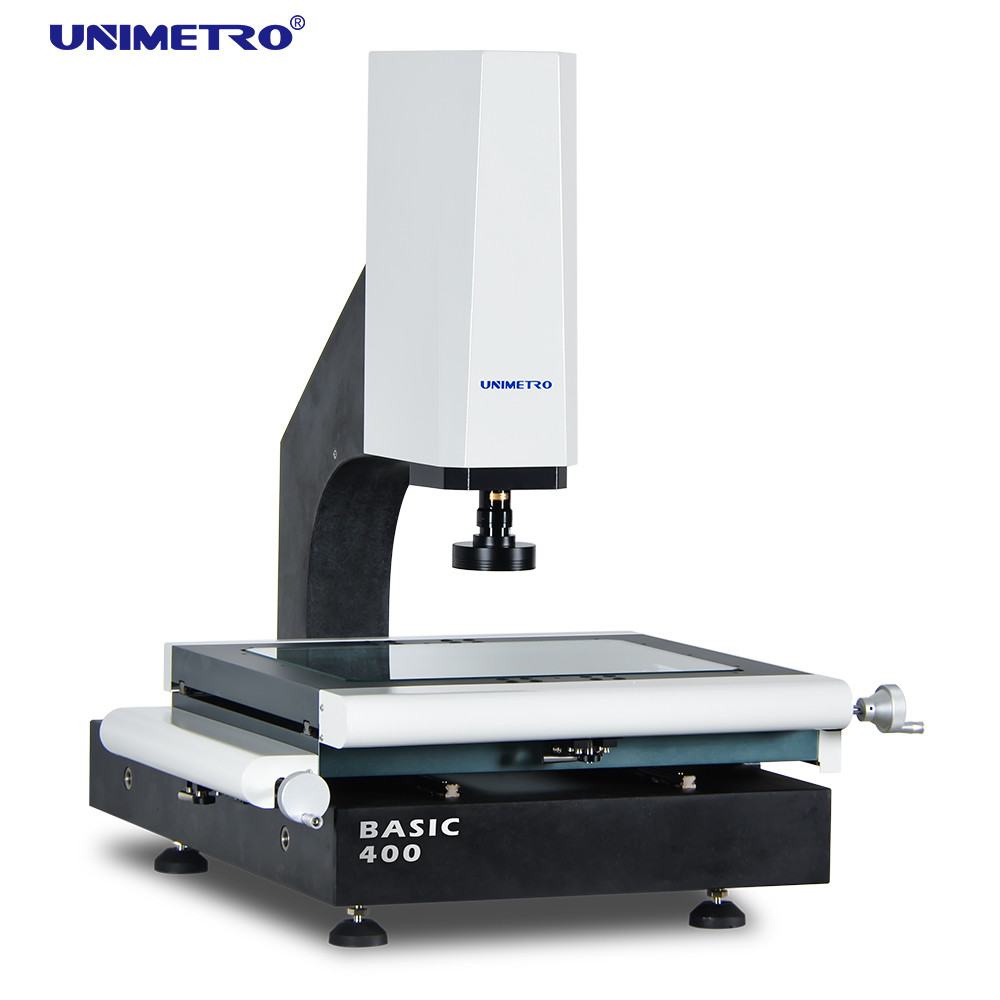

Kaliteli optik ölçüm ekipmanları el görme ölçüm makinesi vmm makine
El vizyon ölçüm makinemiz aşağıdaki video gösterileri gibi çalıştırılabilir:
- Evet.Granit taban ve sütun, mükemmel kararlılık;
- Evet.Alüminyum çalışma sahnesi, hareket kontrolünü hızlı tepki veren ve esnek hale getirir.
- Evet.HIWIN doğrusal kılavuz yolu ve yüksek hassasiyetli doğrusal kılavuz rayı kullanılarak, alüminyum çalışma aşaması ve sert anodizasyon yüzey işleme ile,makinenin yüksek dinamik performansını ve uzun ömür döngüsü kullanımını sağlar.
- Evet.Hareket kontrolü ile entegre kontrol sistemi ve aydınlatma ve doğrusal ölçek okuması gibi tüm sinyal kontrolü, makinenin performansının son derece istikrarlı olmasını sağlar.
3 eksen 0.5um çözünürlüklü doğrusal ölçekler
Yüksek performanslı Otomatik odaklama fonksiyonu
Renishaw dokunmatik probuyla uyumludur
Alüminyum iş aşaması ve sert anodizasyon
3 halka 8 bölümlü LED halka ışığı yazılım kontrolü ve programlanabilir
¢ Paralel ışık yolu LED kontur ışığı yazılım kontrolü ve programlanabilir
1.2M piksel HD dijital kamera
¢ Entegre çekirdek kontrol kutusu
Z ekseni motorlu kontrol
HIWIN doğrusal kılavuz yolu
Yardımcı konumlandırma ve odaklama için lazer göstergeleri ile

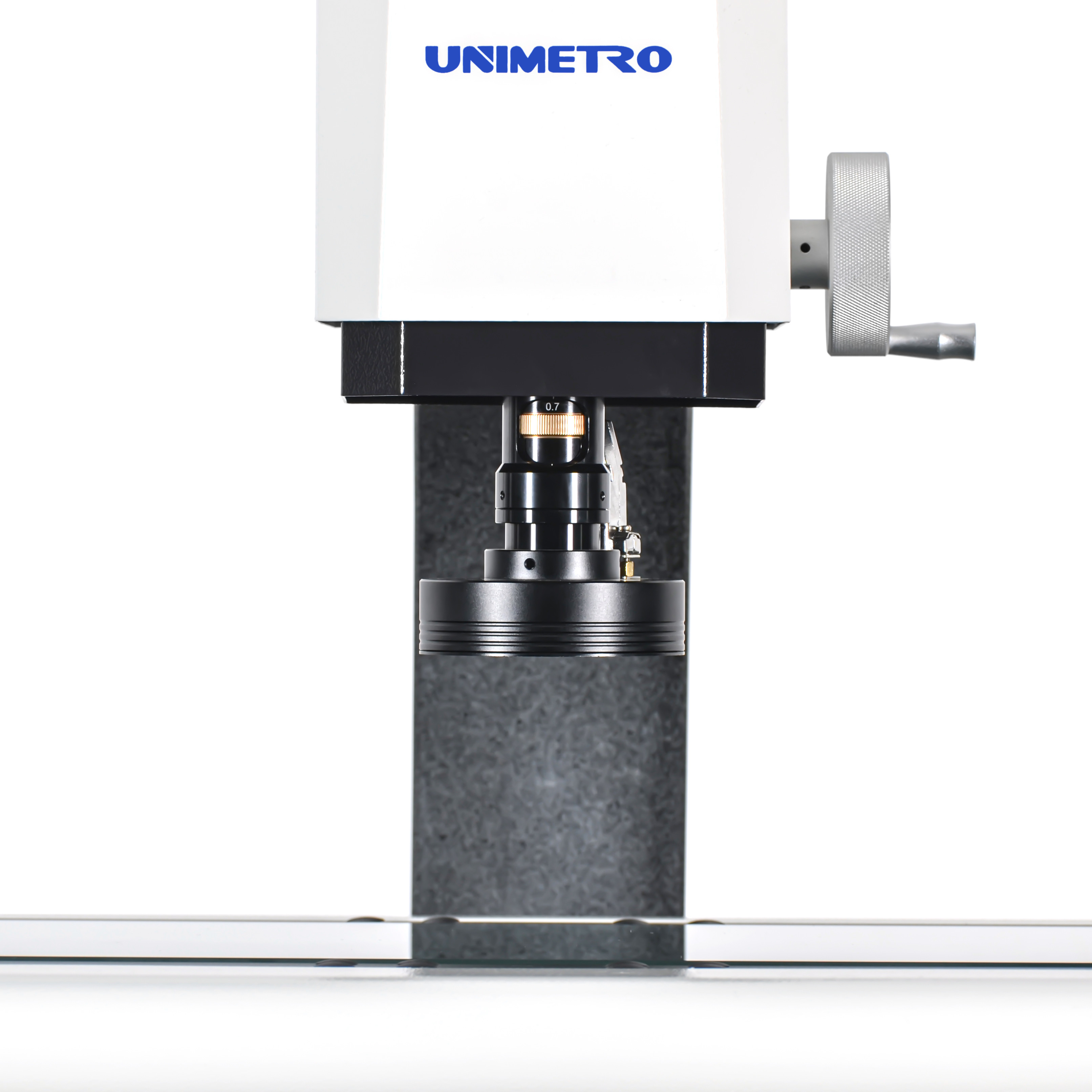

Büyükleştirme sinyali geri bildirim sensörü ile 0.7-4.5X manuel çürük zoom lens
Özellikler
El görme ölçüm makinemiz3 boyutlu fonksiyonu, sondayı ekleyerek gerçekleştirebilir.
Kolay kalibrasyon
Çok açılı dokunuşlar
Hızlı koordinat sistemi ayarlama
Renishaw stilistlerinin tüm serisine uygundur.
CAD modülü desteklenir (Farklı)
3D çizim çıkışı
Yıldız sondası uyumlu
3D boyut ölçümü
Görüntü ve dokunmatik prob kombinasyon ölçümleri
️ Sonda rafı desteklenir ((Isteğe bağlı)
Parametreler
| Model |
BASIC 200 |
BASIC 300 |
BASIC 400 |
BASIC 500 |
| Boyut ((mm) ((L*W*H) |
550*540*930 |
600*740*980 |
700*840*980 |
800*940*980 |
| Ölçüm aralığı (mm) ((X*Y*Z) |
200*100*150 |
300*200*200 |
400*300*200 |
500*400*200 |
| Ölçme Doğruluğu (μm) |
2.5+L/100 |
2.5+L/100 |
2.5+L/100 |
3+L/100 |
| Tekrarlanabilirlik (μm) |
2.5 |
2.5 |
2.5 |
3 |
| Ağırlık (kg) |
140 kg |
190 kg |
240 kg |
290kg |
| Görüntü ve Ölçüm |
CCD |
1.2M piksel HD dijital kamera |
| Lens |
0.7-4.5X tedavi sinyal geri bildirim sensörü ile manuel çürük zoom lens |
| Büyütme |
18-195X (Sadece referans için. Farklı kamera ve lens ile büyütme farklı olacaktır.) |
| Görme Alanı |
8.1~1.3mm |
| Çalışma mesafesi |
80 mm |
| Doğrusal ölçek çözünürlüğü |
0.5 μm ((Optional olarak 0.1μm) |
| Sürüş sistemi |
X,Y,Z ekseninin manuel kontrolü |
| Işıklandırma |
Programlanabilir 4 bölümlü LED halka yüzey ışığı, paralel LED kontur ışığı, 8 bölümlü LED halka ışığı, koaksiyel, seçenek olarak |
L uzunluğu ölçmektir ((mm), Z ekseni mekanik doğruluğu ve odak doğruluğu iş parçasının yüzeyine bağlıdır. ** Büyütme yaklaşık bir değerdir,Monitörün boyutu ve çözünürlüğü ile ilgilidir..
Görme alanı ((mm) = (diyogonal*Uzaktan*Dik)
0.5X veya 2X objektif isteğe bağlı olarak kullanılabilir ve görüntü büyütmesini gerçekleştirin: 13X ~ 86X veya 52X ~ 344X.
Yazılım İşlevleri
BizimEl vizyon ölçüm makinesiGüçlü fonksiyon yazılımını kullanın.
INSPECT 3D VISION ölçüm yazılımı
UNIMETRO INSPECT3D yazılımı kullanıcı dostu bir kullanıcı arayüzüne sahiptir, öğrenmesi kolaydır,
güçlü bir işlev, kullanıcıların hızlı ve hassas ölçüm elde etmesini sağlar.
Yazılım tam İngilizce dil kullanıcı arayüzü sunuyor, aynı zamanda yeni dil geliştirme izin verir
¢ CAD dosyasını ve ölçümü gir
Parça dizisi ve makro ölçümleri
Otomatik odaklama ve yükseklik ölçümü
Navigasyon fonksiyonu hızlı bir şekilde konumlandırmayı sağlar
Güçlü geometrik ölçüm fonksiyonu
Çoklu veri raporları ve grafik veri çıkışı fonksiyonu
Esnek kullanıcı programı
Referans öğelerinin oluşturulması
Güçlü kenar algılama fonksiyonu
Çoklu harici aksesuarları destekler
Elemanların geometrik toleranslarının otomatik hesaplanması
Karmaşık üretimi hızlı ve kolayca ölçmek
Şirket Bilgisi
Müşterimiz ve Ajanımız
| Sık Sorulan Sorular |
| S1: Fabrika mı yoksa ticaret şirketi misiniz? |
| A1: Biz bir fabrikayız ve size 24 saat içinde en hızlı cevabı veriyoruz. |
| S2: Şirketiniz esas olarak ne yapıyor? |
| A2: Biz esas olarak Vision ölçüm makinesi, Koordinat ölçüm makinesi, CMM ve VMM armatürleri vb. üretiyoruz. |
| S3: Uygun bir özellik nasıl seçilir? |
| A3: Bize ölçülecek ürünün çeşitliliğini ve boyutunu söylediğiniz sürece, profesyonel ekibimiz size uygun özelliklerin ölçüm cihazını tavsiye eder. |
| S4: Özel hizmeti kabul ediyor musunuz? |
| A4: Emin olun! Sadece tipik makineleri değil, müşterinin ihtiyaçlarına göre özel makineleri de sağlayabiliriz. |
| S5: Garanti süreniz nedir? |
A5: Ürünümüzün garanti süresi 1 yıldır. Ürün kalitemiz çok istikrarlıdır ve
Bazı kırılgan parçalarda çok iyileştirdik. |
