Büyük İş Parçası Testi İçin Gantry Tipi CNC Video Ölçüm Cihazı
Ürüne Genel Bakış

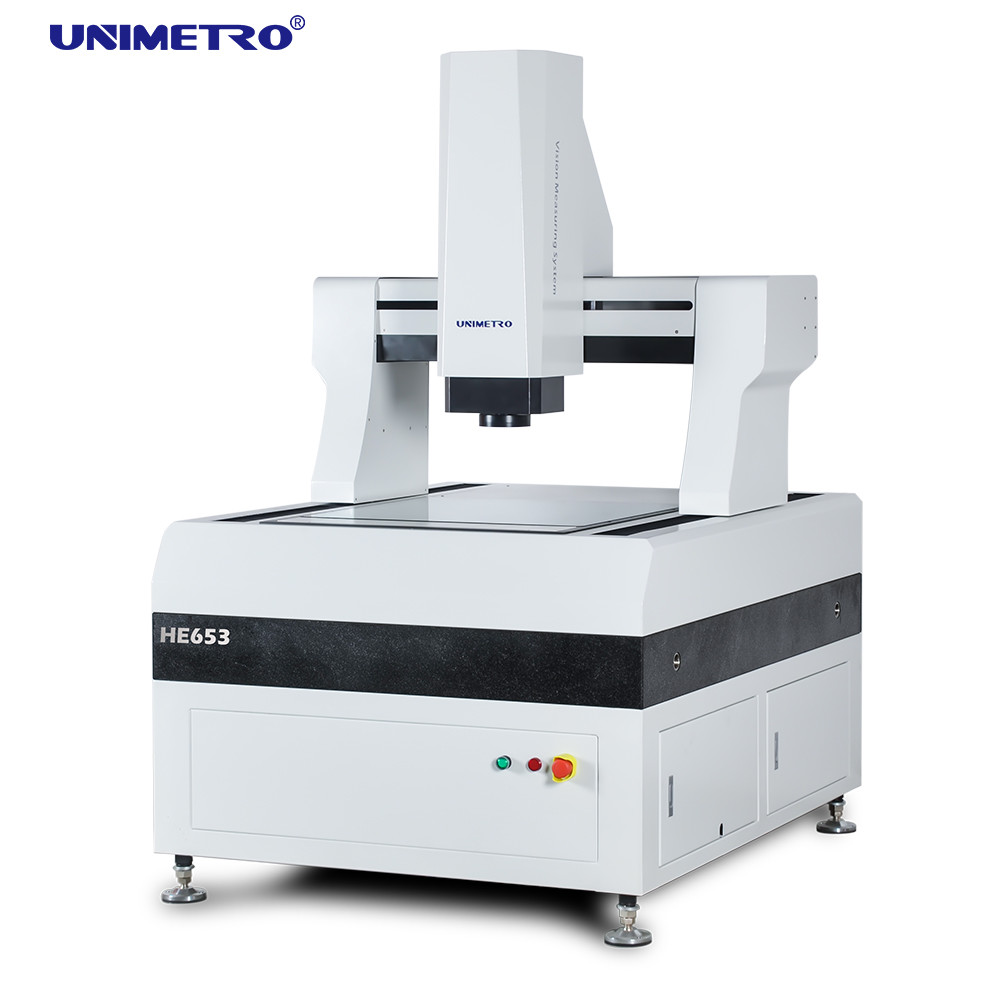

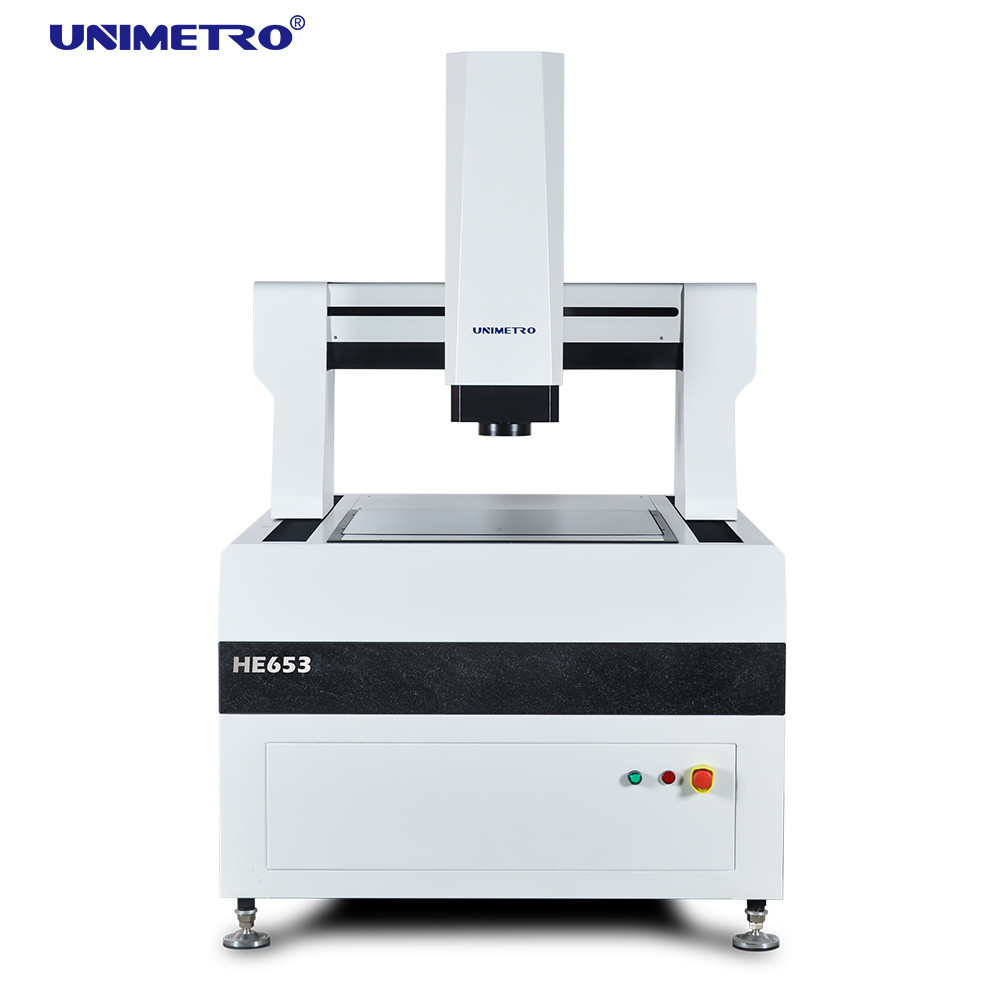

HE serisi yüksek verimli gantry tipi otomatik görüntü ölçüm sistemi, yüksek hassasiyetli ve büyük ölçekli ölçümler için özel olarak tasarlanmıştır. Ölçüm işini sabit tutmak için tamamen kapalı hareketli köprü yapısını benimser. Çeşitli ürünlerin geometrik parametrelerini etkili bir şekilde tespit etmek için yüksek hassasiyet ve yüksek verimliliği organik olarak birleştirir. Şu anda, esas olarak PCB devre kartı, bakır kaplı laminat, düz cam, sıvı kristal modülü, bıçak kalıbı, yalıtım malzemesi, hassas sac metal ve diğer alanlarda kullanılmaktadır.
Parametreler
| Model |
HE 652
|
HE862
|
HE1080
|
HE1210
|
HE1512
|
HE1812
|
| X,Y Hareketi(mm) |
500*600
|
600*800
|
800*1000
|
1000*1200
|
1200*1500
|
1200*1800
|
|
Z-ekseni Hareketi(mm)
|
200 (müşteri gereksinimlerine göre yükseltilebilir)
|
|
Yük Kapasitesi
|
yaklaşık 35 kg
|
| Boyut (mm) |
1700*1180*1750
|
1700*1280*1750
|
1900*1480*1750
|
2100*1680*1750
|
2500*1880*1750
|
2700*1880*1750
|
| Ağırlık(kg) |
1500
|
1800
|
2900
|
3200
|
4400
|
4800
|
|
Çözünürlük
|
0.5μm (isteğe bağlı 0.1um)
|
|
Kamera
|
2M HD GIGA dijital kamera
|
|
Zoom Objektifi
|
profesyonel otomatik zoom objektifi Zoom objektif büyütmesi: 1~10X
|
|
Video Büyütme
|
18~195X (Seçilen kameranın farklı modellerine göre, büyütmesi değişecektir; gerçek büyütme ölçülen verilere tabidir)
|
|
FOV
|
8.1~1.3mm (Kamera ve objektifin farklı eşleştirme şemalarına göre, görüş alanı buna göre değişecektir ve gerçek görüş alanı ölçülen verilere tabidir)
|
|
Hassasiyet*
|
≤ (3+L/200)μm
|
|
Aydınlatma
|
Programlanabilir 5 halkalı 8 bölümlü LED yüzey aydınlatması (40 bölümlü halka ışığı, Koaksiyel ışık, isteğe bağlı hareketli çok renkli halka ışığı)
|
Özellikler
◆ Yüksek rijitlikte yapı tasarımı:
1) Tüm kapalı çerçeve hareketli köprü yapısı benimsenmiştir, ölçüm iş parçası sabittir, taşıma kapasitesi büyüktür ve hareket performansı iyidir.
2) Yüksek rijitlik ve yüksek hassasiyetli mekanik yapı sağlamak için sonlu elemanlar analizi teknolojisini mekanik tasarıma dahil edin.
3) 000 sınıfı granit taban, yüksek mukavemet, korozyon direnci ve iyi kararlılık.
4) Alüminyum oksit yüzey işlemeli çalışma masası, hızlı ve esnek hareket kontrolü, dayanıklı ve güzel.
◆ Yüksek hassasiyetli konfigürasyon:
1) RENISHAW açık ızgara cetveli, çözünürlük 0.5um, yüksek hassasiyet ve iyi kararlılık.
2) Hassas lineer kılavuz rayı, taşlama makinesinin bilyalı vidası ve AC servo motor, makine sisteminin konumlandırma doğruluğunun kararlılığını sağlar.
3) 2M piksel yüksek çözünürlüklü renkli Giga dijital kamera, net gözlem ve kararlı ölçüm gereksinimlerini karşılar.
4) 6.5x yüksek çözünürlüklü optik lens, doğru otomatik zoom, hızlı piksel kalibrasyonu.
5) Programlanabilir 5 halkalı 8 bölgeli LED yüzey ışık kaynağı, iletim paralel LED kontur ışık kaynağı sistemi, akıllı 256 seviyeli parlaklık ayarı.
6) Tam eksen CNC kontrolü, AC tam kapalı döngü servo motor tahriki.
◆3D ölçüm için isteğe bağlı çoklu sensör:
HE serisi büyük gantry tipi görüntü ölçüm cihazı, kapsamlı 2D / 3D kompozit ölçüm için çeşitli 3d sensörlerle donatılabilir. Ayrıca prob ve lazer gibi temassız sensörlerle de donatılabilir. Ayrıca RENSHAW'un tüm prob braket serisini destekler, böylece kullanıcılar tek bir cihazda tam ölçekli ölçümün otomatik dönüşümünü tamamlayabilir, üretkenliği büyük ölçüde artırır.
