Gelişmiş Hassasiyet için Seramik Kiriş Yapısına Sahip 3D Koordinat Ölçüm Makinesi
Daha Yüksek Hassasiyetle Seramik Kiriş Tasarımlı 3D Koordinat Ölçme Makinesi
Ürüne Genel Bakış

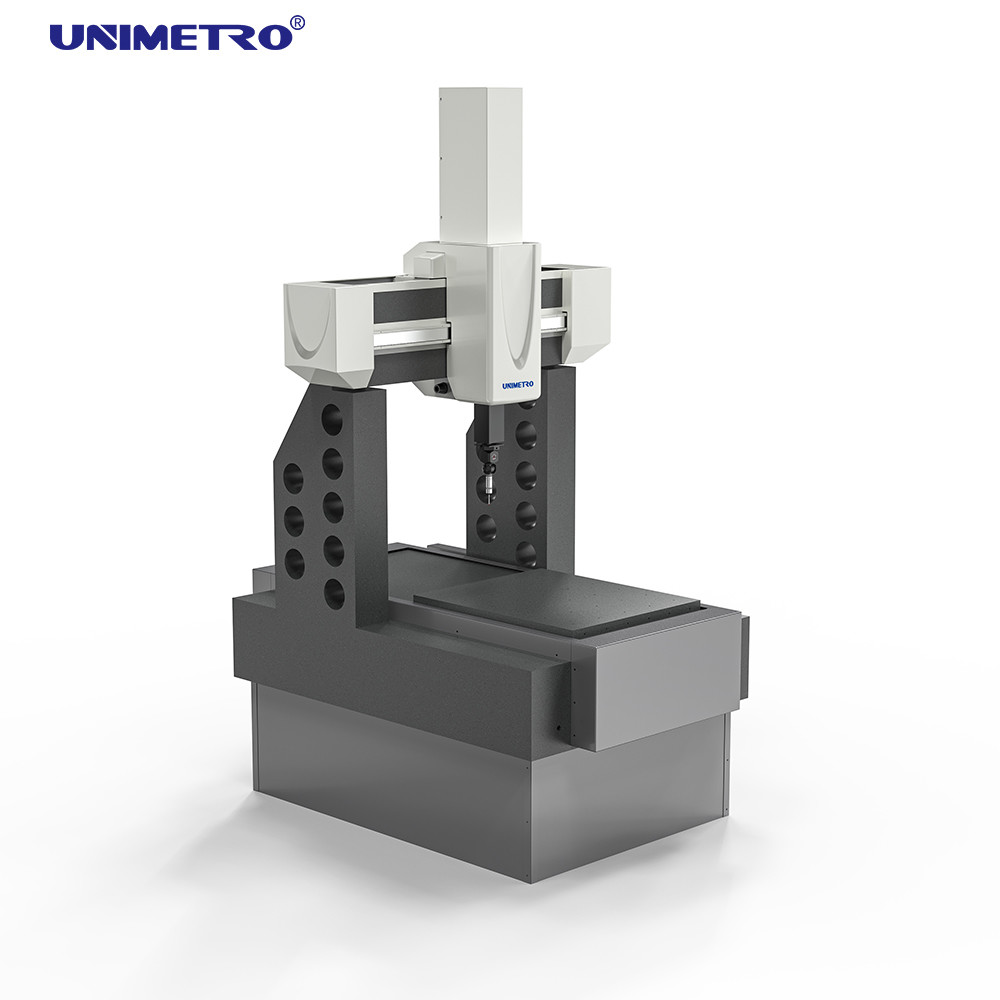

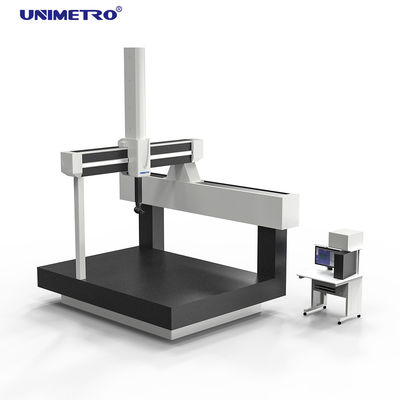

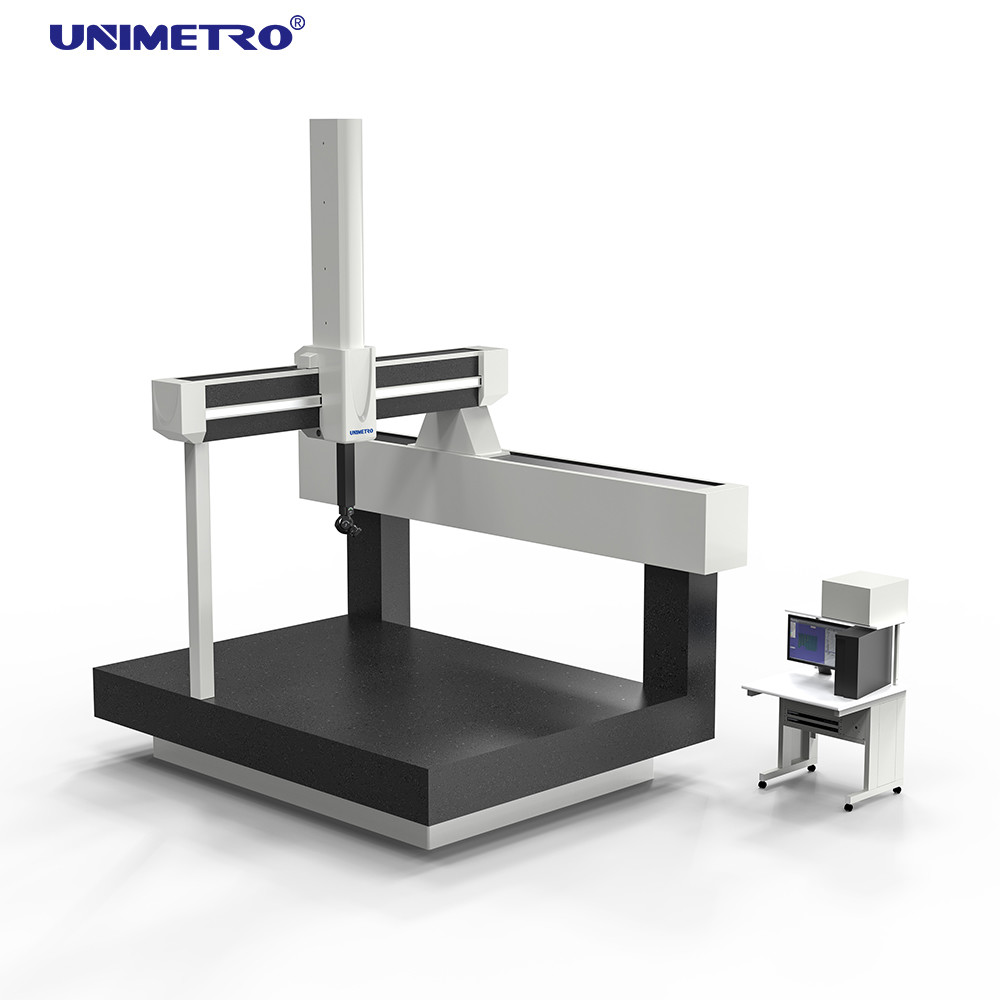

Neon serisi koordinat ölçüm makinesi, ultra yüksek hassasiyette tarama ve algılama yetenekleri elde etmek için yenilikçi seramik tasarımı benimser. Özellikle elektronik, otomotiv ve havacılık alanlarındaki yüksek hassasiyetli ürünlerin uygulama ihtiyaçlarına uygundur. Bu benzersiz üç koordinatlı ölçüm makinesi, birden fazla üç koordinatlı probla donatılabilir.
Teknik Parametreler
| Ürün Adı |
Seyahat Aralığı (mm) |
Doğruluk (um) |
| Otomobil Muayenesi İçin Portal Tipi Koordinat Ölçme Makinesi CMM |
X Ekseni: 600-1000
Y Ekseni: 600
Z Ekseni: 600 |
MPEe: 0,9+L/350um
MPEp: 0,9um |
X Ekseni: 800-1500
Y Ekseni: 800
Z Ekseni: 700 |
- |
X Ekseni: 1000-3000
Y Ekseni: 1000
Z Ekseni: 800 |
- |
X Ekseni: 1500-4000
Y Ekseni: 1200
Z Ekseni: 1000 |
- |
Yazılım Sistemi
SW ölçümü:Rational-DMIS Gelişmiş sürümü (CAD)
Manuel:Manuel+disk
Kontrol Sistemi ve Prob Sistemi
Kontrol Sistemi:Kumanda kolunu içerir, RENISHAW kontrol sistemi, MCU kumanda kolunu içerir
Prob Seti:RENISHAW MH20i/MCP/PH10T+TP20/PH10M+TP200/PH10M+SP25M/PH10MQ+SP25M...
Prob Kalemi:RENISHAW M2 M3 prob ucu
Tipik Uygulamalar
- Otomobil motor ve şanzıman parçaları
- Havacılık bıçakları, motorları ve uçak parçaları
- Genel Hassas Mühendislik
- İlaç Üretimi
Temel Özellikler
Çalışma Platformu
Yüksek kaliteli granit platform, hassas kırlangıçkuyruğu kılavuz rayı
Granit çalışma platformu, genel performansı doğrudan etkileyen kalitesiyle makinenin temelini oluşturur. Platform, hassas kırlangıç kuyruğu kılavuz raylarıyla birleştirilmiş granit malzemeden yapılmıştır; makine titreşimini etkili bir şekilde azaltır ve genel performansı artırır.
Üç Eksenli Kızak
Tamamen kapalı, seramik kiriş, mil
Hem X hem de Z eksenleri paslanmaya karşı dayanıklılık, mükemmel sağlamlık, daha küçük termal genleşme katsayısı ve daha yüksek doğruluk sağlayan seramik yapıya sahiptir.
Taban Braketi
Çift pasif sönümleme mekanizması
Koordinat ölçüm makineleri genellikle yakındaki makinelerden veya nakliye araçlarından kaynaklanan titreşimlerin doğruluğu kritik düzeyde etkileyebileceği üretim tesislerinde kullanılır. Depreme dayanıklı temeller oluşturmak temel bir çözüm olsa da, ekstra maliyet ve komplikasyon getirir. Üç koordinatlı braketimiz, düşük frekanslı titreşimin etkilerini önlemek için çift pasif sönümleme yapısı içerir ve depreme dayanıklı temel önlemlerine olan ihtiyacı azaltırken ölçüm doğruluğu sağlar.
Yazılım
Rational-DMIS, yeni geliştirilen büyük ölçekli entegre bir 3D ölçüm yazılım paketidir. Yazılım geliştirmede, hem yeni başlayanların kolay öğrenme ve kullanıma yönelik ihtiyaçları hem de ileri düzey kullanıcıların işlevsel gereksinimleri dikkate alınır. Daha da önemlisi, CMM ölçüm yazılımı standardizasyonunun bir modelini temsil eder.
Rational DMIS programları, DMIS'in 5.0 sürümüne kadar tam ve yerel DMIS çekirdeğiyle tasarlanmıştır; bu, "destek DMIS" (çekirdeğin DMIS olmadığı durumda) olarak adlandırılan programdan temel olarak farklıdır. Yaygın olarak kabul edildiği üzere DMIS bir ISO standardı haline gelmiştir (ISO 22093:2003).
Ürün Görselleri
Müşterilerimiz ve Temsilcilerimiz
Sıkça Sorulan Sorular
S1: Fabrika veya ticaret şirketi misiniz?
A1: Biz bir fabrikayız ve 24 saat içinde yanıt veriyoruz.
S2: Şirketiniz ağırlıklı olarak ne üretiyor?
C2: Öncelikle Görüş Ölçme Makineleri, Koordinat Ölçme Makineleri, CMM ve VMM fikstürleri ve ilgili ekipmanları üretiyoruz.
S3: Uygun Şartname Nasıl Seçilir?
Cevap3: Ölçülecek ürünlerin çeşitliliği ve boyutu hakkında bize bilgi vermeniz yeterlidir; profesyonel ekibimiz uygun özelliklere sahip ölçüm aletlerini önerecektir.
S4: Özelleştirilmiş hizmeti kabul ediyor musunuz?
Cevap4: Kesinlikle! Hem standart makineler hem de müşteri ihtiyaçlarına göre özelleştirilmiş çözümler sunuyoruz.
S5: Garanti süreniz nedir?
A5: Ürün garanti süremiz 1 yıldır. Ürün kalitemiz oldukça istikrarlı ve kırılabilen parçalarda önemli iyileştirmeler yaptık. Ürün kalitemize güvenebilirsiniz.
