CMM Koordinat Ölçüm Ekipmanı Küçük Delik Teknolojisi

Tanım

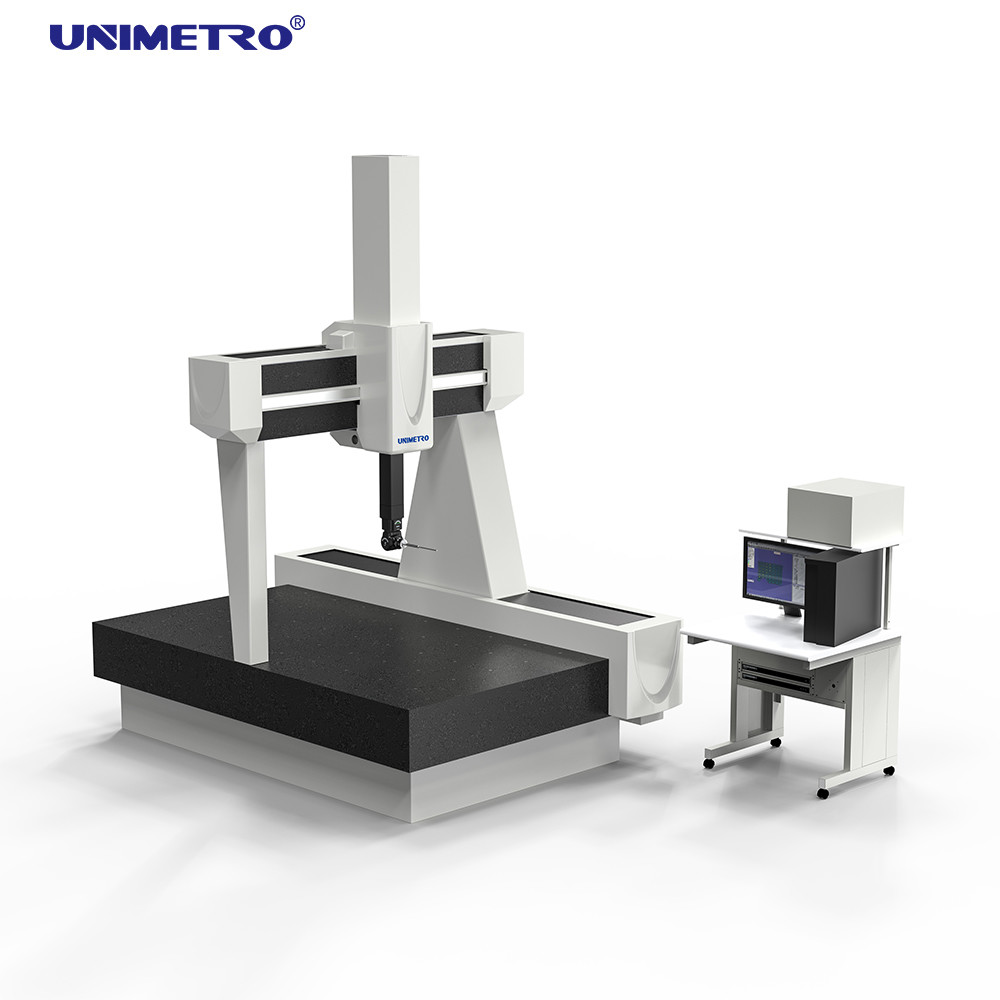

"Helyum", tamamen geliştirilmiş ve tasarlanmış UNIMETRO olan en yüksek hassasiyetli makine ile karakterize edilir.İmalat aşamasında her bir parça titizlikle seçilir ve montaj aşamasında tüm parçaların birbirine mükemmel ve uygun şekilde bağlanmasına dikkat edilir.Ölçüm makinelerinin kabulü ISO 10360-2'ye göre gerçekleşir.Bunu yaparken, iki standart kabul prosedürü kullanılır.Tüm ölçüm makineleri ultra hassas bir lazerle ölçülür.Ardından mastar blokları, bilya plakaları vb. DKD sertifikalı katı ölçülerle standartlara uygunluk testi yapılır.Bu nedenle, müşterilerin sonunda kullandığı makine gerçekten yüksek kalite, yüksek hassasiyet ve Alman Teknolojisidir.

TEKNİK PARAMETRELER

Özellikler

Patentli çift pasif titreşim sönümleme:
CMM daha çok şirket içinde ve yanında diğer makineler ve nakliye aracının yanında kullanılmaktadır.Titreşim, CMM'nin hassasiyetini etkiler.Özel bir temel oluşturmak bir çözümdür, ancak bu maliyetli ve zahmetlidir.CMM'miz, doğrudan makine çerçevesine entegre edilmiş çift pasif titreşim sönümlemeli patent desteğine sahiptir.Böylece makine, üretime yakın uygun bir şekilde konumlandırılabilir.Çoğu durumda bu CMM için özel bir temele gerek yoktur.
Yüksek kaliteli granit çalışma masası:
Worktable tüm CMM'lerin desteğidir, kalitesi performans için önemlidir!CMM'imiz "TAI Dağı"ndan yüksek hassasiyetli, ağır ve sağlam doğal granit çalışma tezgahı ile yapılmıştır;bu, titreşim sönümlemesini destekleyebilir ve CMM'nin performansını iyileştirebilir.
Tüm eksenlerde kapalı kılavuzlar:
CMM ortamının katı gereksinimleri vardır, ancak ölçüm odasında sıcaklık ve toz gibi bazı farklılıklar mümkündür.Standart olarak, tüm CNC makinelerimiz kapalı kılavuzlarla donatılmıştır.Bu, rayları hasara, kire ve doğrudan termal etkilere karşı korur.Bu, dış toz ve sıcaklık değişikliklerini önleyebilir.Tozlu ortamlarda kullanım için önemlidir.
İthal anahtar parçalar:
Anahtar parçalar, makinenin kararlılığı için çok önemlidir.Yalnızca en iyi tasarım ve en iyi kalitede kilit parçalar CMM'nin uzun süre istikrarlı olmasını sağlayabilir.Tüm önemli parçalar ünlü markalardır (servo motor, şanzıman sistemi, pnömatik sistem vb.).Bu, CMM'nin en iyi hassasiyetini ve hizmet ömrünü sağlayabilir.
RENISHAW optik cetvel:
Optik ölçek, CMM için en önemli parçalardan biridir;RENISHAW, CMM parçaları alanında en iyi bayraktır.En iyi ürünlere ve en iyi hizmet itibarına sahiptir!CMM'miz her zaman RENISHAW yüksek hassasiyetli optik terazi kullanır.Çözünürlük 0.5um'dur.
4 tarafta da hava yatağı çevreleyen kılavuz yolu
4 tarafı çevrili yapıyı kullanan hava yatağı kılavuz yolu!İstikrar ve kalitenin simgesidir!CMM'mizde, her eksende farklı yönlerde çok sayıda hava basıncı regülatörü vardır ve pnömatik yataklar, halka şeklindeki pnömatik yatak tasarımı, hareket sırasında aletlerin sabit durmasını garanti eder.
Küçük delikler teknolojisi
Hava tüketimi: 150NL/Dk.Küçük delik teknolojisi, bu, hava yatağı ile kılavuz yolu arasında yoğuşma bölgesi oluşturur.Hareket sürtünmesinden kaynaklanan küçük ısıyı dengeleyebilir!Bu teknoloji, CMM'nin termal kararlılığını geliştirir ve uzun vadeli hassas kararlılığı korur.

YAZILIM

Rasyonel-DMISRational - DMIS, yeni geliştirilmiş büyük ölçekli entegre bir 3D ölçüm yazılım paketidir.Yeni başlayanların yazılımı kolay öğrenme ve kullanmaya yönelik gereksinimlerini ve üst düzey kullanıcıların yazılıma yönelik işlevsel gereksinimlerini dikkate alan stüdyo yazılımlarının geliştirilmesi ve tasarımının yanı sıra daha da önemlisi CMM için bir model haline gelmiştir. ölçüm yazılımı standardizasyonu.Rasyonel DMIS programları, DMIS'in 5.0 sürümüne kadar tam ve yerel DMIS çekirdeği ile tasarlanmıştır; bu, sözde "DMIS desteği"nden (çekirdek DMIS değildir) tamamen farklıdır.Hepimizin bildiği gibi, DMIS bir ISO standardı haline geldi (ISO 22093:2003)
