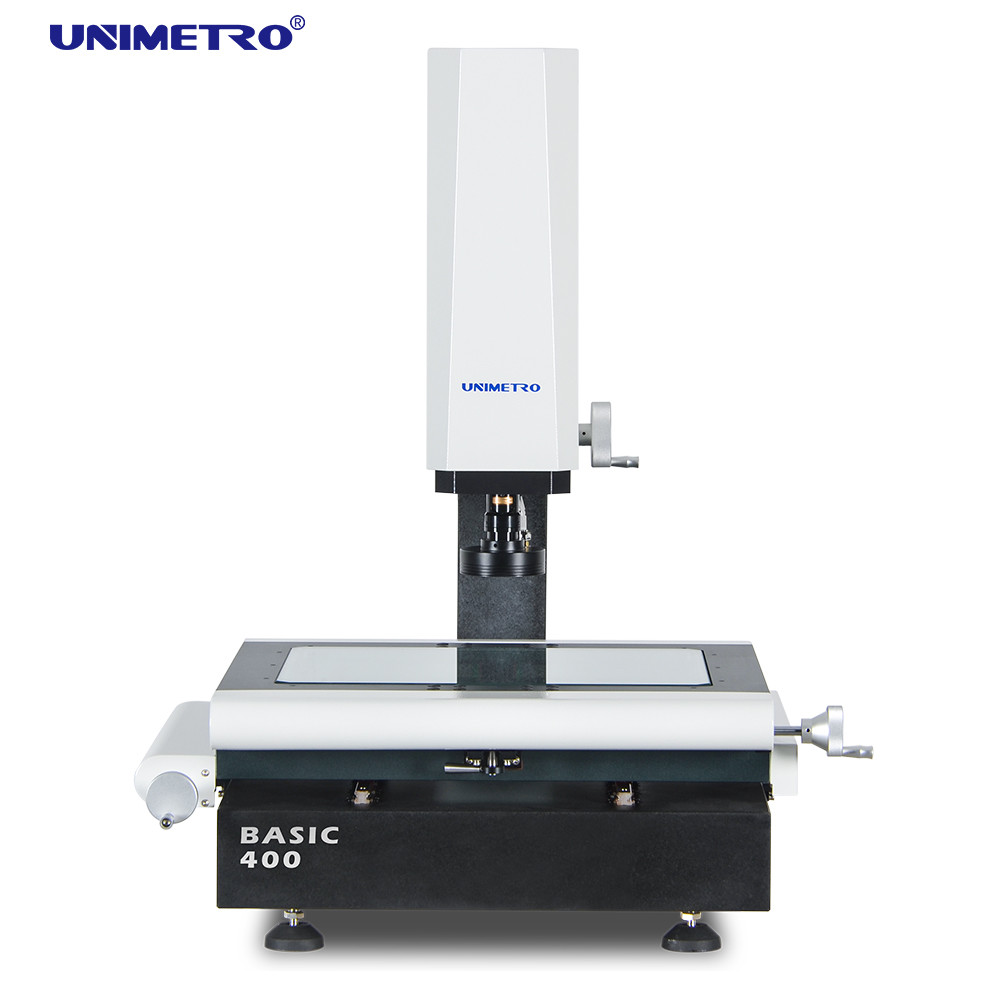

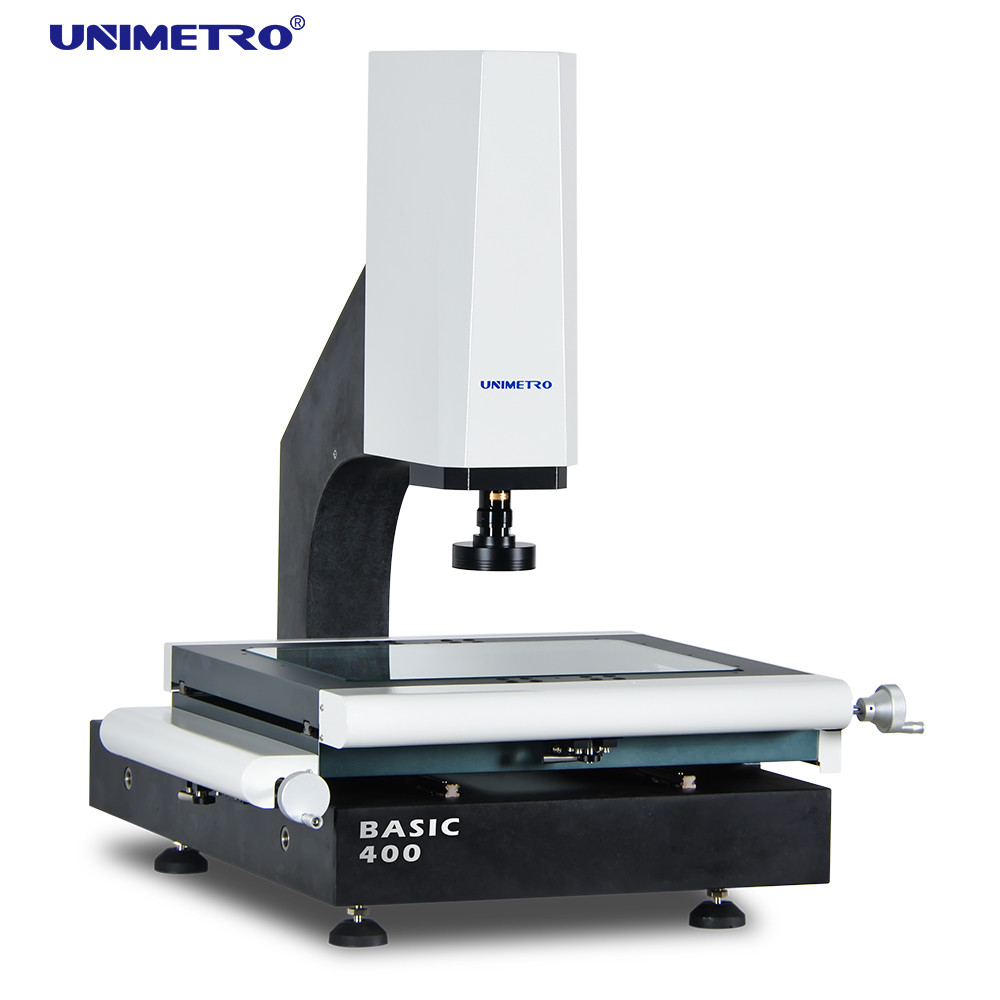

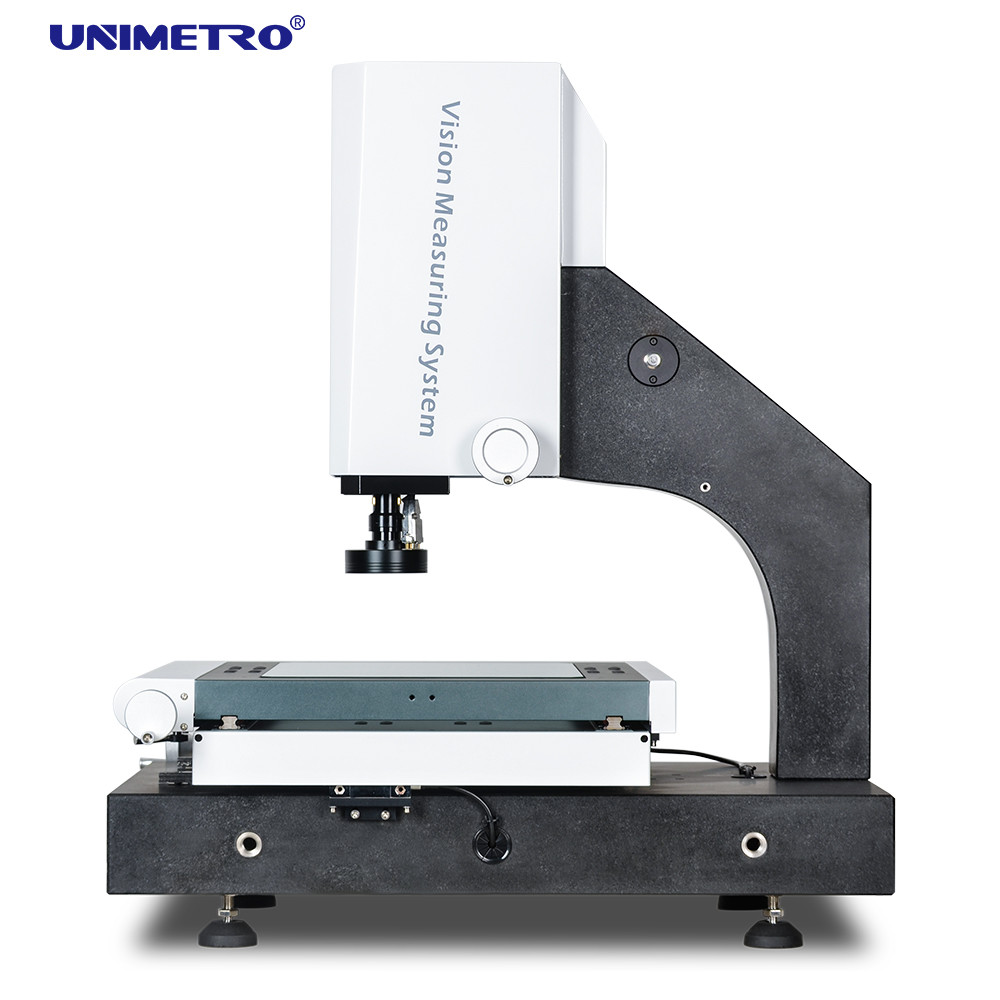

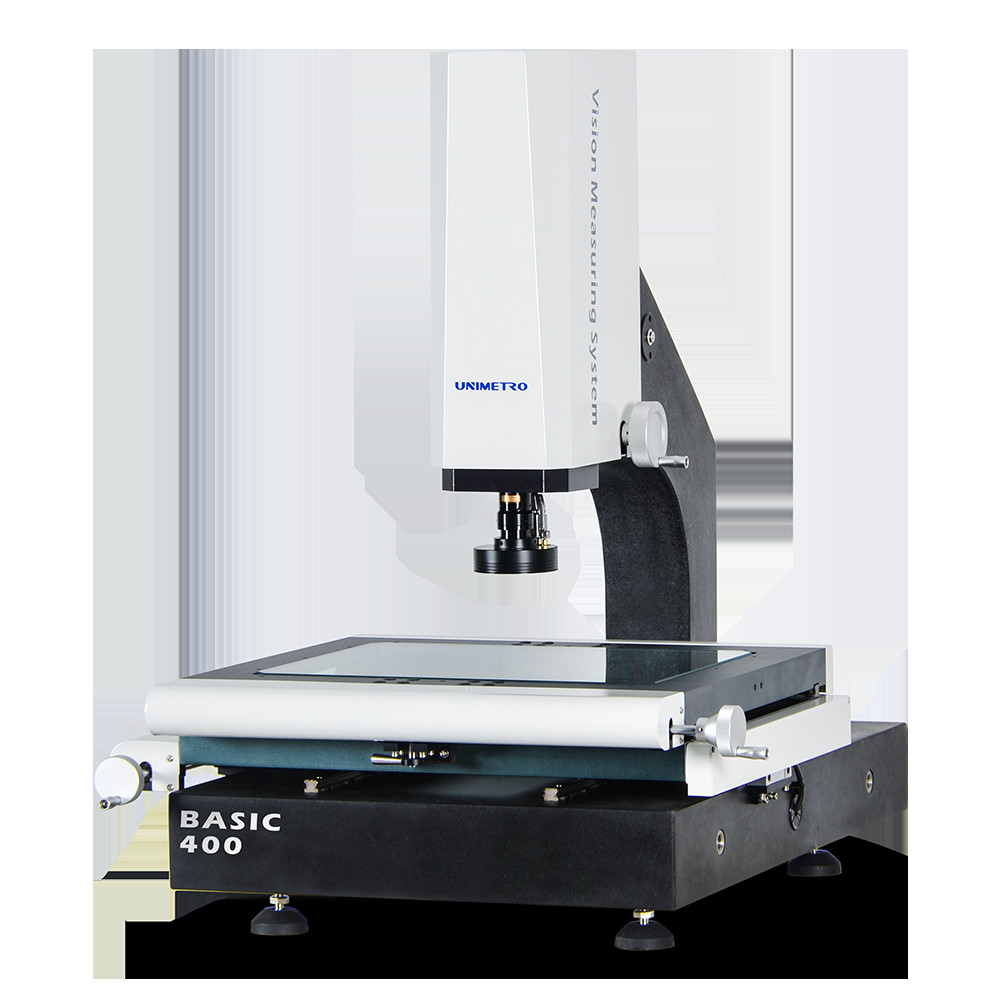

Yarı İletken Uygulamaları için 0,5μm Hassas Manuel Optik Ölçüm Makinesi

2d Ölçüm için Manuel Optik Alet Video Ölçüm Makinesi

Açıklama

Vision ölçüm makinesi, doğru fiziksel boyut ölçümü, mikron seviyesine kadar doğruluk için kullanılan bir araçtır. Bu, iş parçasının görüntüsünü yakalamak, görüntü pikselini analiz etmek ve ölçüm yazılımı ile 2D boyutu hesaplamak için kamerayı kullanan optik bir ölçüm cihazıdır.

◉ BASIC Serisi görüntü ölçüm makinesi, Kalıp, Elektronik, Yarı iletken, Plastik Enjeksiyon, 3C ürünler, Tıbbi bakım, Havacılık vb. gibi farklı endüstrilerdeki doğru 2D boyut ölçüm uygulamalarının çoğuna ve son kullanıcılara uygun popüler bir model olan UNIMETRO tarafından tasarlanmış ve geliştirilmiştir. Ürünlerinizin kalite kontrol sürecinde kullanılan, ürünlerinizin boyut doğruluğunu garanti eden, ürünlerinizi daha rekabetçi hale getiren önemli bir araçtır.
◉ BASIC serisi VMM, doğru parça üreten çoğu fabrika için en yaygın modeldir. Küçük miktarda numune ölçüm uygulaması için uygundur. Kullanıcı dostu yazılıma sahip 3 eksenli manuel kontrol, operatörün makine kullanımını çok kısa sürede yönetmesine olanak tanır.

◉ 3 eksenli 0,0005 mm yüksek çözünürlüklü doğrusal sensörle, makine tabanı ve sütunu olarak yüksek doğruluk ve stabiliteye sahip granit kullanılması
---- Her makinenin yüksek performansını ve doğruluğunu sağlayın.
◉ Alüminyum çalışma aşaması ve sert eloksal yüzey işleme ile HIWIN doğrusal kılavuz yolunu ve yüksek hassasiyetli doğrusal kılavuz rayını kullanma.
---- Makinenin yüksek dinamik performansını ve uzun ömürlü kullanımını sağlar.
◉ Doğrusal ölçekler, ışık kontrolü ve dokunmatik prob sinyal aktarımı için UNIMETRO tarafından geliştirilen entegre bir çekirdek kontrol kutusunun kullanılması.
---- Kolay kablolama ve bakım sağlayın. Makinenin stabilitesini son derece artırın.
◉ Paralel ışık yoluna sahip programlanabilir konturlu LED ışık, görüntünün deformasyonunu önler.
---- Ölçüm doğruluğunu sağlar.
◉ 8 bölümlü yazılım kontrollü LED halka ışığıyla birden fazla aydınlatma açısı ve parlaklık sunar.
---- Farklı şekil ve malzemelere sahip parçalar için uygundur.
◉ Aydınlatma parametreleri parça ölçüm programına kaydedilebilir, kullanıcıların ölçüm işlemi sırasında ayarlama yapmasına gerek yoktur.
---- Dostu ve uygun şekilde kullanın.

Uygulama Alanı

◆ Kalıp endüstrisi

◆Otomobil üretimi

◆Tıp endüstrisi

◆Mekanik imalat

◆3C dijital endüstrisi

◆PCB üretimi

Vesaire.

Donanım Yapılandırması

◆ HIWIN doğrusal kılavuz yolu

◆ Alüminyum çalışma aşaması ve sert eloksal

◆ Entegre çekirdek kontrol kutusu

◆ 3 eksenli 0,5um çözünürlüklü doğrusal ölçekler

◆ Çok fonksiyonlu LED paralel ışık grubu

◆ Endüstriyel sınıf yüksek çözünürlüklü CCD kamera

◆ Yüksek tekrarlanabilirliğe sahip 0,7-4,5X manuel çentikli yakınlaştırma lensi

◆ Birden fazla harici aksesuarın desteklenmesi

Parametreler

Yazılıma Genel Bakış

◉ CAD dosyasını girin ve ölçün

◉ Parça dizisi ve makro ölçüm

◉ Otomatik odaklama ve yükseklik ölçümü

◉ Navigasyon işlevi hızlı konum belirlemeye yardımcı olur

◉ Güçlü geometrik ölçüm fonksiyonu

◉ Çoklu veri raporları ve grafiksel veri çıkış fonksiyonu



◉ Esnek kullanıcı programı

◉ Referans elemanları oluşturma

◉ Güçlü kenar algılama fonksiyonu

◉ Birden fazla harici aksesuarın desteklenmesi

◉ Elemanların geometrik toleransının otomatik hesaplanması

◉ Karmaşık üretimin hızlı ve rahat bir şekilde ölçülmesi

Şirket Bilgileri

Müşterimiz ve Temsilcimiz

SSS
S1: Fabrika veya ticaret şirketi misiniz?
A1: Biz bir fabrikayız ve size 24 saat içinde en hızlı yanıtı veriyoruz.
S2: Şirketiniz ağırlıklı olarak nedir?
A2: Biz esas olarak Vision ölçüm makinesi, Koordinat ölçüm makinesi, CMM ve VMM fikstürleri vb. üretiyoruz.
S3: Uygun Şartname Nasıl Seçilir?
C3: Ölçülecek ürünün çeşitliliğini ve boyutunu bize bildirdiğiniz sürece, profesyonel ekibimiz size uygun özelliklere sahip ölçüm cihazı konusunda tavsiyede bulunacaktır.
S4: Özelleştirilmiş hizmeti kabul ediyor musunuz?
A4: Emin olun! Sadece tipik makineler değil, aynı zamanda müşterinin ihtiyaçlarına göre özelleştirilmiş makineler de sağlayabiliriz.
S5: Garanti süreniz nedir?
A5: Ürün garanti süremiz 1 yıldır. Ürün kalitemiz çok istikrarlı ve biz bazı kırılabilir parçalarda çok iyi gelişme gösterdi. Ürün kalitemizden emin olabilirsiniz.
