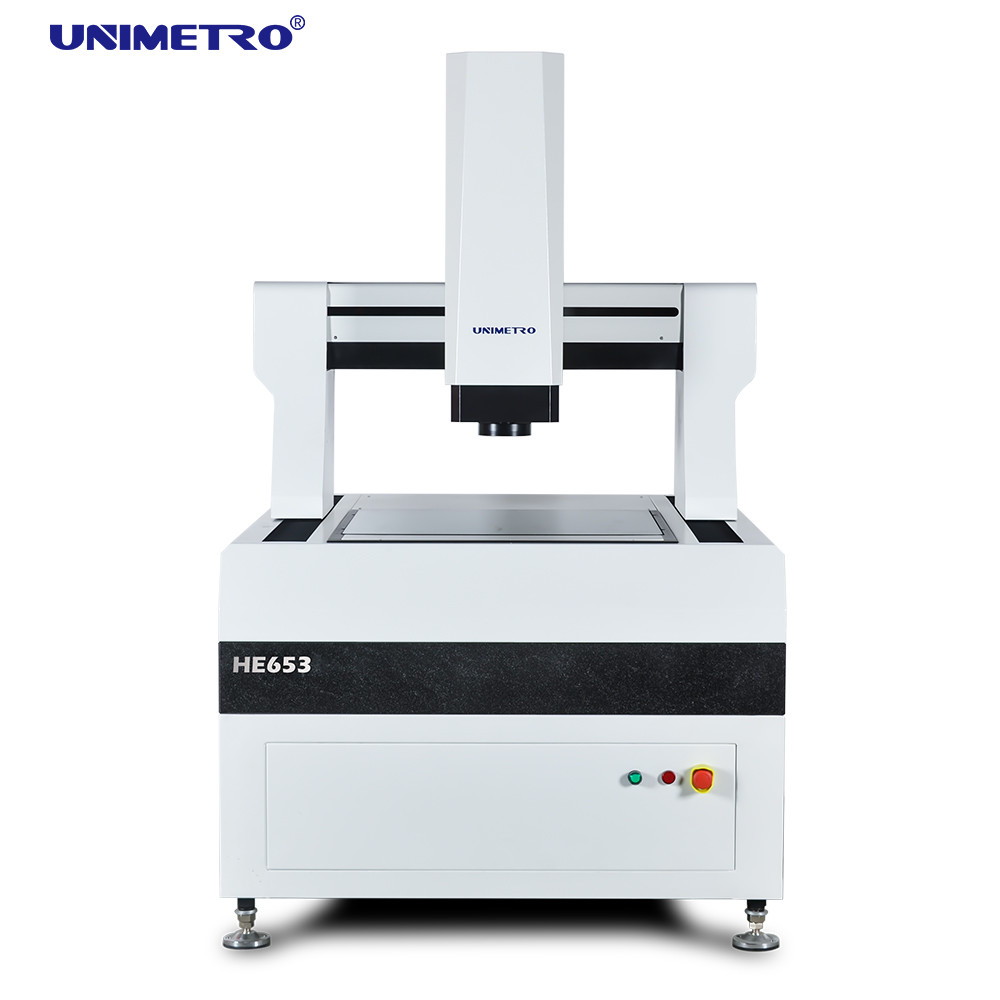

HE Serisi Portal Tipi CNC Otomatik Görüş Ölçüm Makinesi
Ürün Açıklaması
HE serisi yüksek doğruluklu gantry tipi kameralı ölçüm makinesi, yüksek doğruluk ve yüksek verimliliği birleştirir, farklı türdeki parçaların geometrik elemanları için yüksek hızlı ölçüm sunar. HE serisi, PCB, bakır kaplı laminat, büyük camlar, LCD modüller ve yalıtım malzemeleri vb. gibi çeşitli endüstrilerde ve ürünlerde yaygın olarak kullanılmaktadır.
HE serisinin tasarım sürecine sonlu elemanlar analizi dahil edilir ve yüksek sertlik ve doğru mekanik yapı sağlanır. Makine tabanı, basit ve yüksek yükleme kapasitesi ile en iyi hareket performansını sunan kapalı çerçeveli hareketli köprü tipi yapıyı kullanıyor.
000 dereceli granit makine tabanı, yüksek sertlik, korozyon direnci ve yüksek stabilite sunar.
Çalışma aşaması, birden fazla ürünü sabitleme çözümünü önceden ayarlayabilir, ayrıca birden fazla mercek kombinasyonu da seçenek içindir, farklı müşterilerden gelen farklı ölçüm gereksinimlerini karşılar.
Tam kapalı döngü hareket kontrol sistemi, en iyi hareket ve konumlandırma performansını sağlar.
Sonlu elemanlar analizi ve 000 dereceli granit ile yüksek sağlamlık ve güvenilirlik sağlayan en makul ve optimize edilmiş makine çerçeve tasarımını elde ediyoruz.
HE serisi yüksek verimli büyük boyutlu görsel ölçüm makinesi, UWC hareket kontrolörü ve yüksek torklu motorlar kullanıyor, yüksek performanslı hareket kontrolü sunuyor, yüksek ivmelenme ve hızlı tespit, ölçüm sürecinde yüksek verimlilik sunuyor.
UWC büyük boyutlu görsel denetim ölçüm makinesi çözüm paketi, isteğe bağlı motorlar
Makine çerçevesi, daha yüksek yükleme ve daha iyi hareket performansı ile daha basit, daha akıllı bir yapı sağlayan hareketli portal yapısına sahiptir.

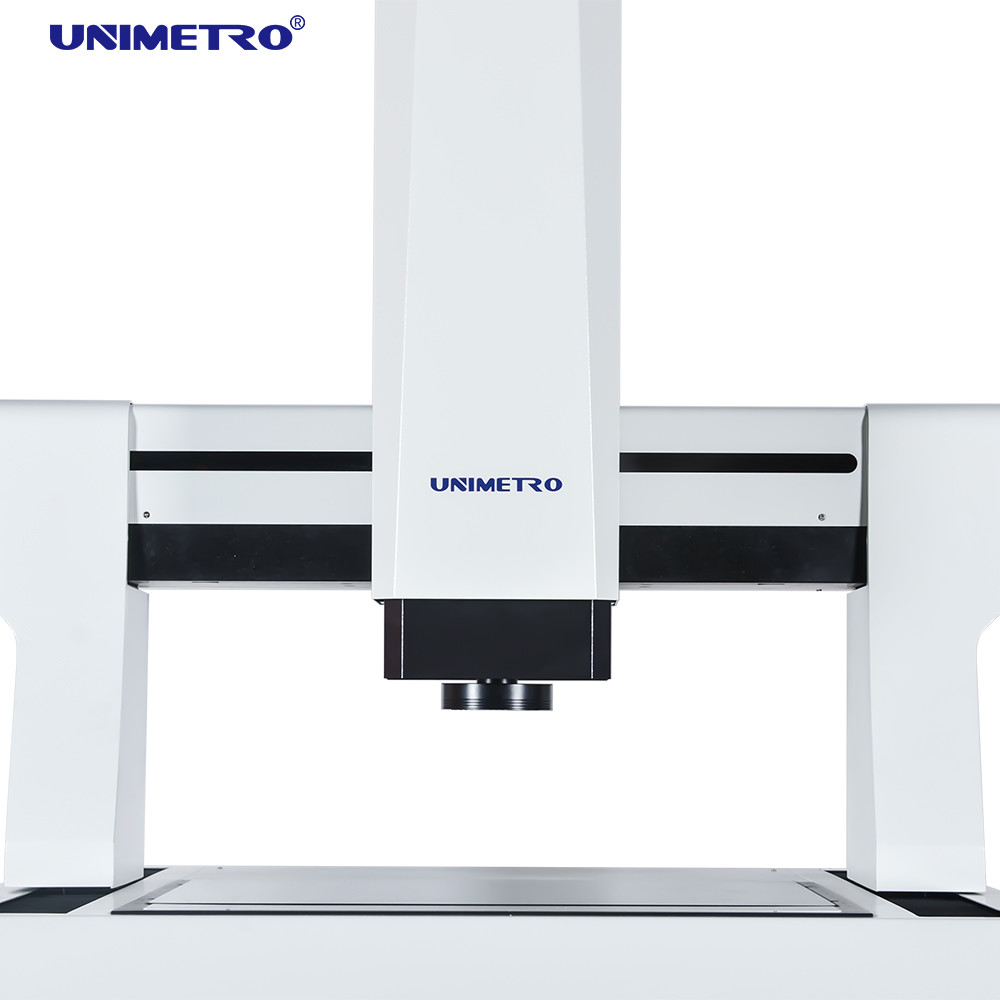

Detaylı Görseller
X/Y ekseni doğru astar kılavuz yolunu kullanır, Z ekseni orijinal Alman sürtünme tahrikli grupla yüksek performanslı çapraz ray kullanır.
Yüksek doğruluk, stabilite ve uzun kullanım ömrüne sahip Renishaw lineer cetvelleri dahildir.
Kullanıcıların gereksinimlerine göre, çalışma aşaması birden fazla ürün fikstürü türüyle önceden ayarlanabilmekte, ayrıca birden fazla lens ve kamera kombinasyon seçeneği de mevcut olup, kullanıcılara daha fazla esneklik sağlamaktadır.
Güçlü Rational-Vue yazılımı sayesinde kullanıcılar karmaşık ölçüm programlarına kolaylıkla ulaşabilirler. Seri üretimde HE serisi kameralı ölçüm makinesi güçlü bir ölçüm cihazı olabilir.
Parametreler
| Modeli |
HE 652
|

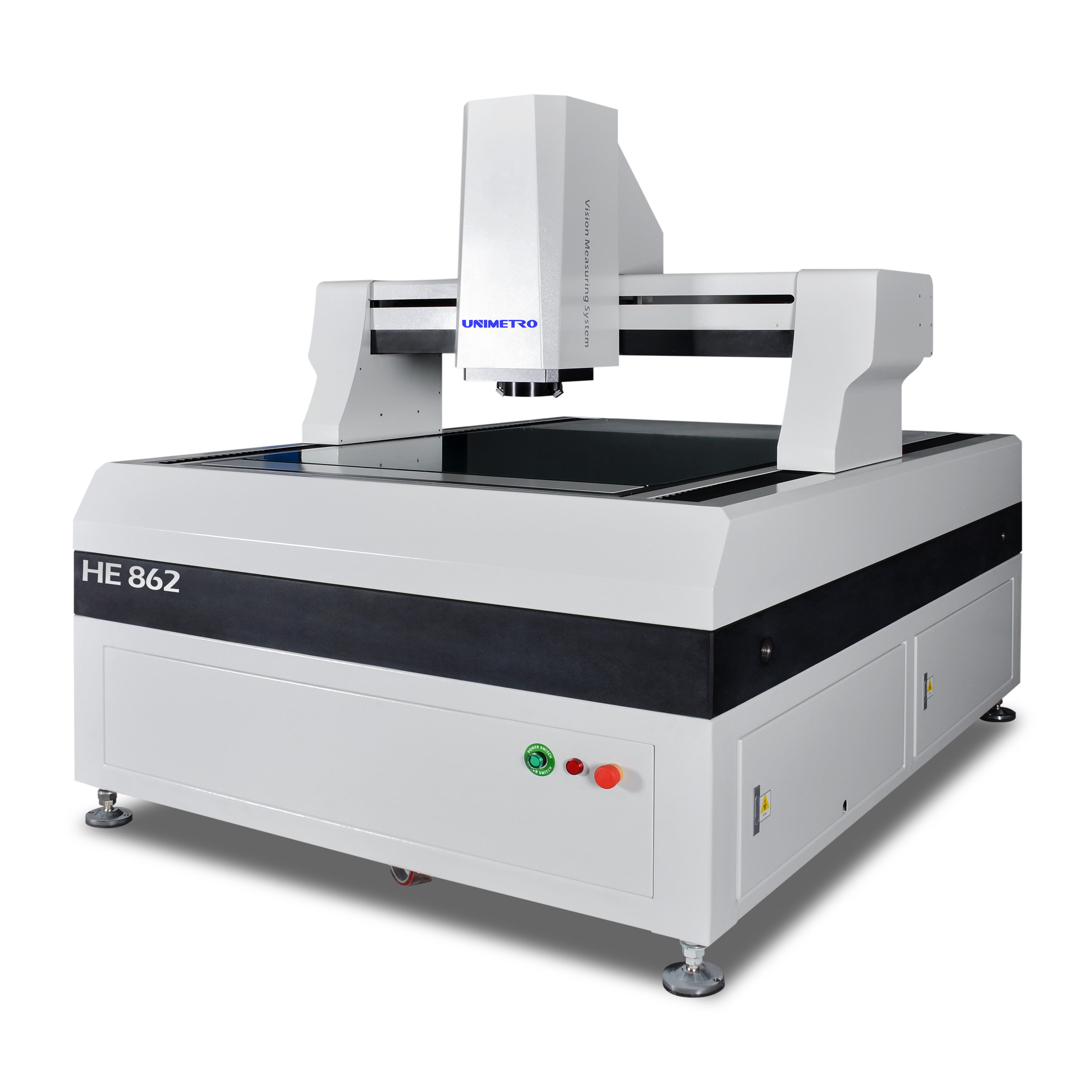

HE862
|
HE1080
|
HE1210
|
HE1512
|
HE1812
|
| X,Y Seyahat(mm) |
500*600
|
600*800
|
800*1000
|
1000*1200
|
1200*1500
|
1200*1800
|
|
Z ekseni Hareketi (mm)
|
200 (müşterilerin ihtiyaçlarına göre artırılabilir)
|
|
Yük Kapasitesi
|
yaklaşık. 35 kg
|
| Boyut (mm) |
1700*1180*1750
|
1700*1280*1750
|
1900*1480*1750
|
2100*1680*1750
|
2500*1880*1750
|
2700*1880*1750
|
| Ağırlık(kg) |
1500
|
1800
|
2900
|
3200
|
4400
|
4800
|
|
Çözünürlük
|
0,5μm(seçenek için 0,1um)
|
|
Kamera
|
2M HD GIGA dijital kamera
|
|
Yakınlaştırma Merceği
|
profesyonel otomatik yakınlaştırma merceği Yakınlaştırma merceği büyütmesi: 1~10X
|
|
Video Büyütme
|
18~195X (Seçilen kameranın farklı modellerine göre büyütme oranı değişecektir; gerçek büyütme ölçülen verilere bağlıdır)
|
|
görüş açısı
|
8,1~1,3 mm (Kamera ve lensin farklı eşleştirme şemalarına göre görüş alanı buna göre değişecektir ve gerçek görüş alanı ölçülen verilere tabidir)
|
|
Kesinlik*
|
≤ (3+L/200)μm
|
|
Aydınlatma
|
Programlanabilir 5 halkalı 8 bölümlü LED yüzey aydınlatması (40 bölümlü halka ışık, Koaksiyel ışık, seçenek için hareketli çok renkli halka ışık)
|
Opsiyonel çözümler
|
Aydınlatma:
|
Objektif:
|
Dokunmatik prob:
|
Lazer sensörü
|
|
4/8/40 bölümlü LED yüzey halka ışığı
48 bölüm 4 renk LED halka ışık
Hareketli 4 renkli LED halka ışık
|
Manuel çentikli yakınlaştırma lensi
Otomatik yakınlaştırma merceği
Koaksiyel ışıklı manuel çentikli zoom lens
Koaksiyel ışıklı otomatik zoom lensi
|
Renishaw MCP kitleri
Ölçüm hatası<=0,75μm
Renishaw PH6+TP20
Ölçüm hatası<=0,35μm
|
KEYENCE temassız lazer sensör
Beyaz ışık ölçüm sensörü
|
Şirket Bilgileri
Müşterimiz ve Temsilcimiz
| SSS |
| S1: Fabrika veya ticaret şirketi misiniz? |
| A1: Biz bir fabrikayız ve size 24 saat içinde en hızlı yanıtı veriyoruz. |
| S2: Şirketiniz ağırlıklı olarak nedir? |
| A2: Biz esas olarak Vision ölçüm makinesi, Koordinat ölçüm makinesi, CMM ve VMM fikstürleri vb. üretiyoruz. |
| S3: Uygun Şartname Nasıl Seçilir? |
| C3: Ölçülecek ürünün çeşitliliğini ve boyutunu bize bildirdiğiniz sürece, profesyonel ekibimiz size uygun özelliklere sahip ölçüm cihazı konusunda tavsiyede bulunacaktır. |
| S4: Özelleştirilmiş hizmeti kabul ediyor musunuz? |
| A4: Emin olun! Sadece tipik makineler değil, aynı zamanda müşterinin ihtiyaçlarına göre özelleştirilmiş makineler de sağlayabiliriz. |
| S5: Garanti süreniz nedir? |
A5: Ürün garanti süremiz 1 yıldır. Ürün kalitemiz çok istikrarlı ve biz
bazı kırılabilir parçalarda çok iyi gelişme gösterdi. Ürün kalitemizden emin olabilirsiniz. |
