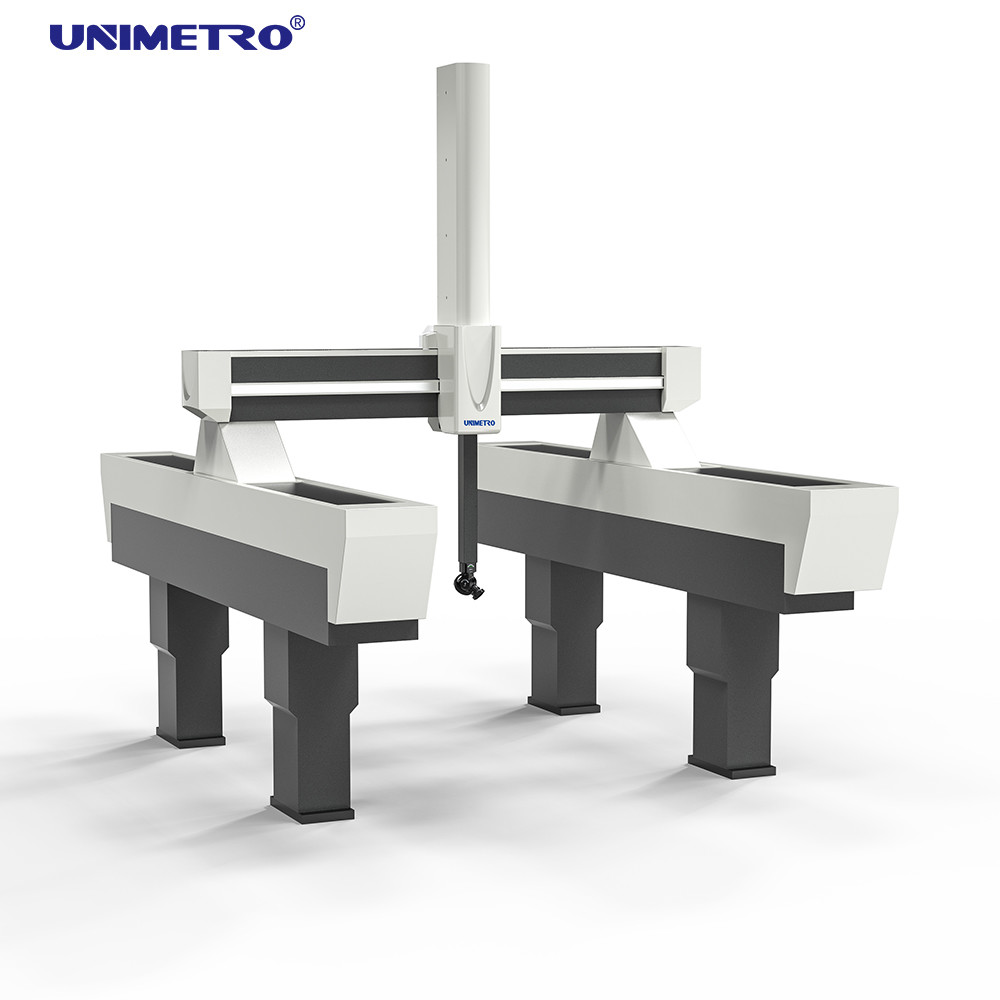

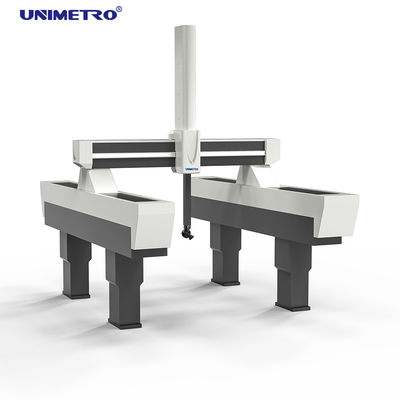

lazer tarayıcı tersine mühendislik için 3 boyutlu koordinat ölçüm makineleri ve sistemleri

3D görüntü ölçümü

Geleneksel 2D görüntü ölçümüyle karşılaştırıldığında, 3D görüntü ölçümü, 3D kenar konturunu ve 3D özelliklerini ölçebilir, kontur ölçüm alanında devrim niteliğinde bir gelişmedir.

Prensip

LSP50 lazer Hiscanner, 2B görüntü konturunun ve nesneye yansıyan lazer çizgisinin kesişmesi yoluyla nesnenin kenar noktasını hesaplar.
Aşağıda gösterilen örnekte olduğu gibi, yazılım görüntü işleme yoluyla dairenin görüntü kenarını algılar ve lazer çizgisi merkezi L daireyi keserek 2 nokta P, Q oluşturur.

Şartname

Dikkat: 3D görüntü ölçümü, ölçüm nesnesinin yüzeyinin yüksek gereksinimine sahiptir, açık renkli ve mat yüzeyli nesne doğrudan ölçülebilir, örneğin alçı veya ahşap, diğer nesneler yüzey işlemini gerektirir.
Ters mühendislik
Kullanıcılar, tersine mühendislik işleme için güvenilir veriler sunan 3B görüntü ölçüm işlevi aracılığıyla nesnenin net ve doğru kenar verilerini alabilir.3D görüntü ölçüm işlevini ve lazer tarama ölçüm işlevini birleştirmek, nesne üzerinde eksiksiz eğri bilgisi, kenar verileri ve delik özellikleri verilerini elde edebilir.
