SPC İstatistiksel Analiz Sistemli Yüksek Hassasiyetli CNC Görüntü Ölçüm Makinesi / VMS

Temel bilgi
Place of Origin: China
Marka adı: UNIMETRO
Sertifika: CE,ISO
Model numarası: ULTRA
Minimum Order Quantity: 1
Fiyat: Discussible
Ambalaj bilgileri: Ahşap kasa
Teslim süresi: 15 ~ 20 iş günü
Payment Terms: T/T
Supply Ability: 50 per month
Detay Bilgi
Ürün adı: Görüntü Ölçüm Makinesi Boyut: 1750*920*1700mm
Ölçüm aralığı: 400*300*200mm ölçüm doğruluğu: 2,5+L/200um
tekrarlanabilirlik: 2.5 Doğrusal Ölçek Çözünürlüğü: 0.1um
Sürüş sistemi: CNC kontrolü, yakın döngü AC Servo sürüş sistemi, joystick, fare veya klavye kontrolü Aydınlatma: Programlanabilir 8 bölüm LED halka ışık paralel LED kontur ışığı
Vurgulamak:

doğrusal dijital ölçek

,

optik doğrusal kodlayıcı

,

CCD Kamera Görüntü Ölçüm Makinesi


Ürün Açıklaması

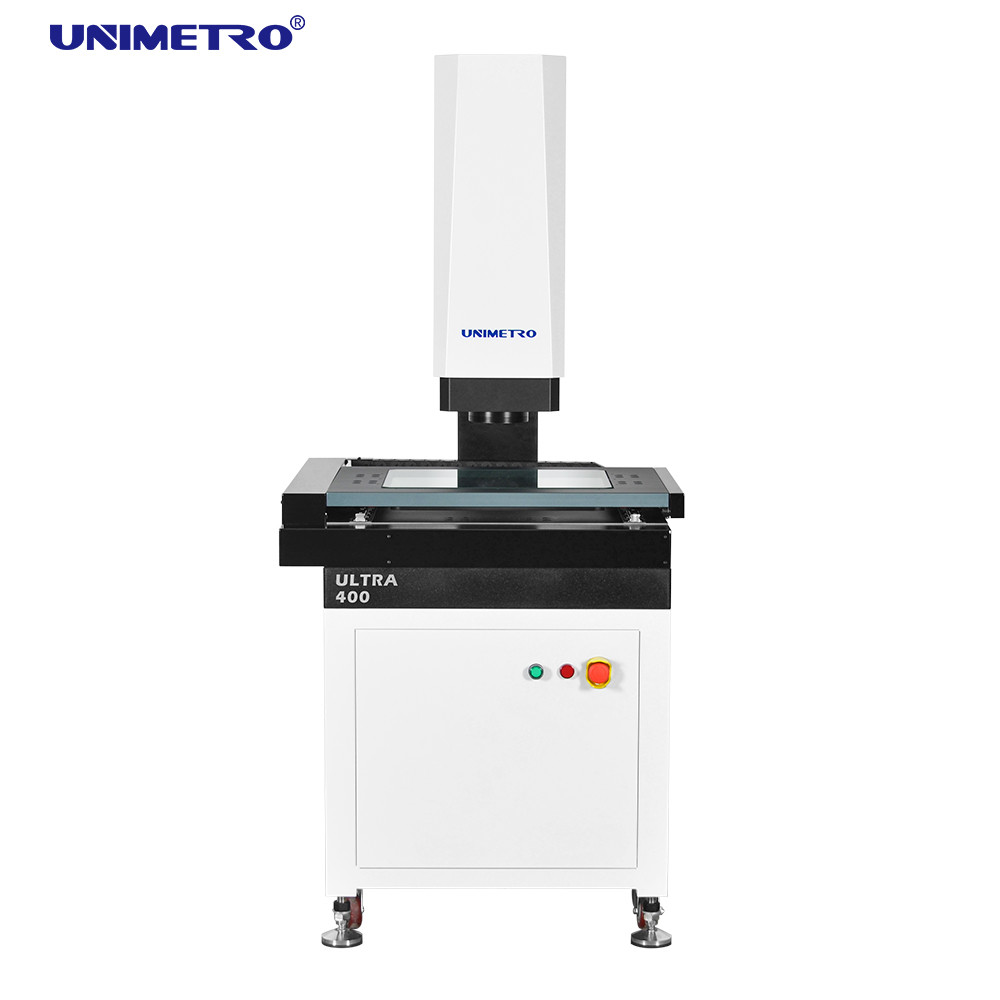

SPC İstatistiksel Analiz Sistemli Yüksek Hassasiyetli CNC Görüntü Ölçüm Makinesi / VMS

ULTRA serisi Görüntü Ölçüm Cihazı, 3 eksenli otomatik motorlu kontrol ile GD&T ölçümü için geliştirilmiş konsol yüksek hassasiyetli tam otomatik görüntülü ölçüm cihazıdır.Doğrusal ve geometrik boyutların ölçümünü hızlı ve doğru bir şekilde yapmak için otomatik odaklama, otomatik aydınlatma kontrolü ve donanım ve yazılım konfigürasyonunun otomatik hareketi ile donatılmıştır.





Özellikler

◆ Kalite ayrıntıları kontrolü

Ø Granit taban ve sütun, mükemmel stabilite;

Ø Alüminyum çalışma aşaması, hareket kontrolünü hızlı tepki veren ve esnek hale getirir;

Ø Sert oksidasyon yüzey işleme çizilmez çalışma aşaması;

Ø Hareket sisteminin hassasiyetini ve kararlılığını sağlamak için hassas lineer kılavuz, taşlama bilyalı vidası ve AC servo motor vb. ile standart;

Ø Hareket kontrolü ile gömülü entegre kontrol sistemi ve aydınlatma ve doğrusal ölçek okuma olarak tüm sinyal kontrolü, makinenin performansının son derece kararlı olmasını sağlar.



◆ Yüksek performanslı yapılandırma

Ø XYZ üç eksenli CNC otomatik kontrol ve doğru konumlandırma;
Sistemin konumlandırma doğruluğunu ve ölçüm doğruluğunu sağlamak için Ø 0,1 um yüksek hassasiyetli cam doğrusal cetvel;
Ø Net gözlem ve doğru ölçüm ihtiyaçlarını karşılamak için GIGA yüksek çözünürlüklü renkli kamera;
Ø 6,5x yüksek çözünürlüklü tıklamalı yakınlaştırma lensi, yalnızca doğru ikiye katlama ve bir kez piksel düzeltme gereklidir;
Ø Programlanabilir yüzey 5 halkalı 8 bölümlü LED Soğuk Aydınlatma ve kontur LED paralel aydınlatma ve yerleşik akıllı ışık ayarı ile 8 bölmedeki parlaklığı otomatik olarak kontrol edebilir ve 256 seviyeli parlaklık ayarını akıllıca gerçekleştirebilir.



◆ Esnek genişletilebilirlik

ØÇok sayıda temassız sensör ve hızlı sabitleme sistemi, farklı müşterilerden farklı ölçüm gereksinimlerini karşılayabilen seçenek içindir.
ØMavable renkli LED halka ışık, ULTRA serisi için mevcuttur, bu seriyi farklı malzeme veya şekillerdeki farklı parçalara göre daha esnek ve güçlü kılar, daha güçlü ölçüm uygulaması sunar.
ØULTRA serisinin esnek genişletilebilirliği sayesinde dokunmatik prob, temassız ölçüm sensörleri ve robot kolu ile uyumludur, ölçüm verimliliğini oldukça artırır.



Fonksiyonlar Giriş

Mükemmel nesne yönelimli yazılım mimarisi tasarımı, istikrarlı ve güvenilir bir yazılım sağlar.
Profesyonel SPC istatistiksel analiz yazılımı, test ve tanıtım yazılımıyla sorunsuz bir şekilde bağlantılıdır ve veriler, manuel işlem olmaksızın otomatik olarak SPC Yazılımı veritabanına aktarılır.
Süper kenar arama algoritması, ölçüm doğruluğunu sağlamak için gölge ve görüntüleme periyodu ile kenarı doğru bir şekilde kavramak için benimsenmiştir.

Eleman tipine bağlı olarak öteleme, döndürme, çıkarma, birleştirme, paralel, dikey, ayna görüntüsü, simetri, kesişme, teğet vb. gibi çeşitli eleman yapım fonksiyonları sağlar.
Ölçüm verileri, üçüncü taraf yazılım dönüştürmesi ve insan müdahalesi olmadan otomatik olarak TXT.WORD.EXCEL ve profesyonel SPC Yazılım Veritabanına aktarılabilir.
Yazılım, işlemi daha kolay ve hızlı hale getiren "dağıtım" ve "kurtarma" ölçüm modunu sunar.

Yazılım ulusal dilleri destekler, dil paketi yüklemeye ve yazılımı değiştirmeye gerek yoktur, bu nedenle yerelleştirmesi kolaydır.
Aynı türdeki yazılım, müşterilerimizin endişelerini gidermek için ücretsiz olarak yükseltilecektir.



parametreler

modeli

ULTRA 300

ULTRA 400

ULTRA 500

ULTRA 600

X/Y ekseni Hareketi(mm)

300x200

400x300

500x400

600x500

Z ekseni Hareketi

200mm (müşteri gereksinimlerine göre yükseltilebilir)

X/Y/Z-3 ekseni Doğrusal Ölçek

Cam Doğrusal Ölçek Çözünürlüğü: 0.1um

Rehberlik Modu

Hassas lineer kılavuz, çift hatlı çift kaydırmalı kılavuz.

Operasyon modu

Joystick denetleyicisi, Fare işlemi, otomatik algılama programı.

Kesinlik

XYZ ekseni: ≤2,5+L/200um

tekrarlanabilirlik

±2,5um

Video sistemi

CCD

Yüksek çözünürlüklü 1/3" Renkli CCD Kamera

Lens

6,5X sürekli tıklamalı yakınlaştırma lensi;Optik Büyütme: 0,7X-4,5X;Video Büyütme: 26X~172X(21,5" monitör)

aydınlatma sistemi

kontur

LED paralel kontur aydınlatması

Yüzey

0~255 Kademesiz ayarlanabilir 5 halkalı 8 bölmeli LED yüzey aydınlatması

Büyütme

0,7X~4,5X

Ölçüm Yazılımı

UNIMETRO 2D Tam Otomatik Ölçüm Yazılımı

Yükleme kapasitesi

±2,5um

Çalışma ortamı

25Kg

Güç kaynağı

Sıcaklık 20℃±2℃,Nem Aralığı<2℃/saat, Nem %30~80, Titreşim<0,002g, <15Hz

Dboyut(G*D*Y)(mm)

220V/50Hz/10A

Dboyut(G*D*Y)(mm)

1600*780*1700

1750*920*1700

1900x1080x1700

1050*1280*1700

Net ağırlık / kilogram)

380

450

600

800



* L, ölçüm uzunluğudur (mm), Z ekseninin mekanik doğruluğu ve odak doğruluğu, iş parçasının yüzeyi ile ilgilidir.

* Büyütme yaklaşık bir değerdir, monitörün boyutu ve çözünürlüğü ile ilgilidir.

* Görüş alanı(mm) = (çapraz*Yatay*Dikey)

* 0,5X veya 2X objektif isteğe bağlıdır ve görüntü büyütmeyi gerçekleştirir: 13X~86X veya 52X~344X.
