Name: 0,1 µm Çözünürlük ve Hızlı Odaklanma İşlevine Sahip VMA4030 Optik Ölçüm Cihazı
Brand: Unimetro Precision Machinery Co., Ltd
SKU: ULTRA
Price: 20,500.00 USD
Availability: InStock

Detay Bilgi

Ürün Adı:	Optik Ölçüm Ekipmanı	Boyut:	17509201700
Ölçüm Aralığı:	400300200mm	Ölçüm doğruluğu:	2.5+l/200um
Tekrarlanabilirlik:	2.5	Doğrusal Ölçek Çözünürlüğü:	0,1um
Sürüş Sistemi:	CNC kontrolü, kapalı döngü AC Servo sürüş sistemi, joystick, fare veya klavye kontrolü	Aydınlatma:	Programlanabilir 8 Bölüm LED Halka Işık Paralel LED Kontur Işığı
Vurgulamak:	dijital okuma ekranı , dijital okuma dro , 0.1um Optik Ölçüm Ekipmanı

Ürün Açıklaması

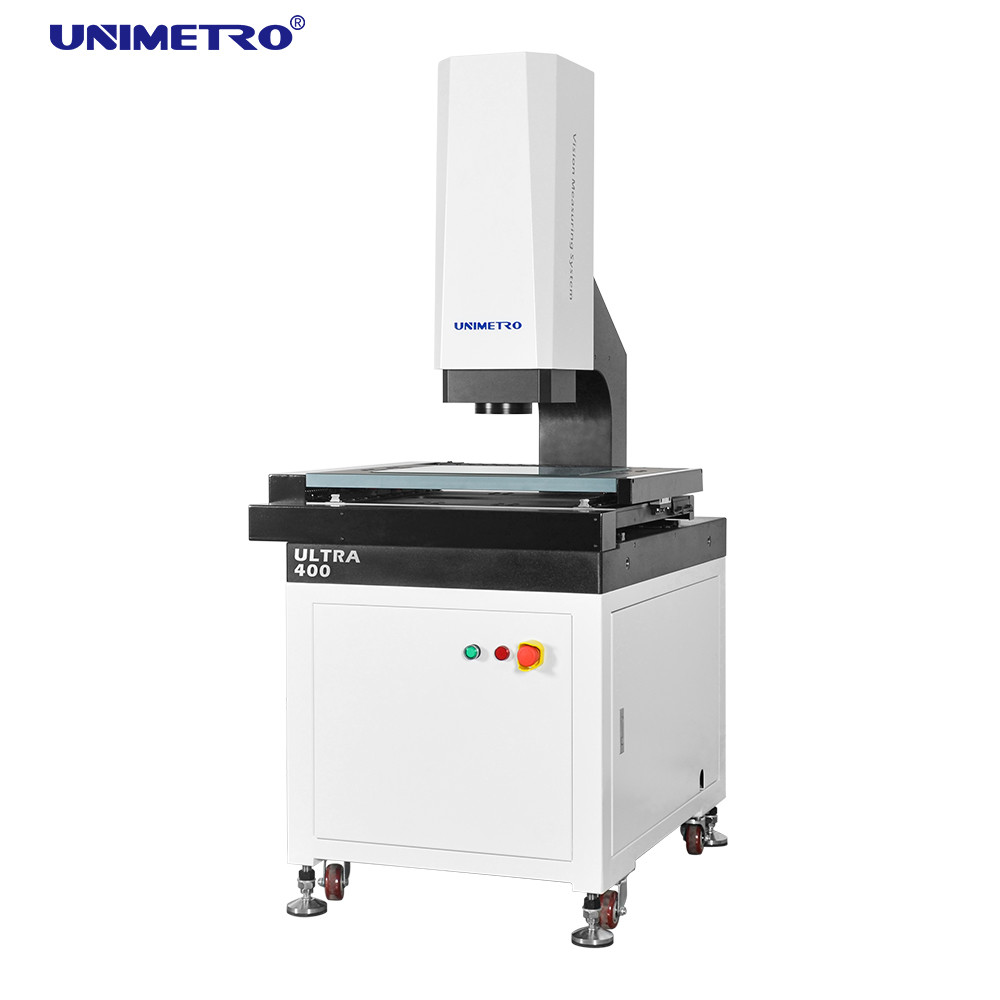

0.1 μm çözünürlüklü ve hızlı odaklama fonksiyonuna sahip VMA4030 Optik Ölçme Aracı

0Hızlı odaklama fonksiyonu ile.1μm Optik Ölçme Ekipmanı / VMA4030

ULTRA serisi Optical Measuring Equipment, 3 eksenli otomatik motorlu kontrolü olan GD&T ölçümü için geliştirilen yüksek hassasiyetli tamamen otomatik görüş ölçüm makinesi.Otomatik odaklama ile donatılmıştır., otomatik aydınlatma kontrolü ve doğrusal ve geometrik boyutların ölçümünü hızlı ve doğru bir şekilde yapmak için donanım ve yazılım yapılandırmasının otomatik hareketi.

Ekipmanın özellikleri

Kalite Detayları Kontrolü

Granit taban ve sütun, mükemmel kararlılık
Hızlı tepki veren ve esnek hareket kontrolü için alüminyum çalışma aşaması
Çizik karşıtı koruma için sert oksidasyon yüzey işleme ile çalışma aşaması
Standart hassasiyetli doğrusal kılavuz, inceleme topu vida ve hassasiyet ve istikrar için AC servo motor
Istikrarlı performans için yerleşik hareket kontrolü ve sinyal kontrolü ile entegre kontrol sistemi

Yüksek performanslı yapılandırma

XYZ üç eksenli CNC otomatik kontrol ve doğru konumlandırma
0konumlandırma ve ölçüm doğruluğu için yüksek hassasiyetli cam doğrusal ölçekler
Açık gözlem ve doğru ölçüm için GIGA yüksek çözünürlüklü renk kamerası
6.5x yüksek çözünürlüklü, doğru iki katlama ve tek seferlik piksel düzeltmesi ile tıklama zoom lens
Programlanabilir yüzey 5 halka 8 bölümlü LED soğuk aydınlatma akıllı ışık ayarlaması ile

Esnek genişletilebilir

Çeşitli türde temassız sensörler ve hızlı sabitleme sistemleri mevcuttur.
Çeşitli malzemeler ve şekiller için hareketli renkli LED halka ışığı
Dokunma sondası, temassız ölçüm sensörleri ve robot kolu ile uyumludur
Esnek genişleme seçenekleri ile ölçüm verimliliğini büyük ölçüde arttırır

Fonksiyonlar Giriş

Yazılım otomatik olarak çizgiler ve daireler gibi öğeleri belirler ve ölçer.
Tahammül dışı kırmızı uyarı, duraklama fonksiyonları ve manuel ölçüm seçenekleri de dahil olmak üzere akıllı işleme fonksiyonları
El ve otomatik ölçüm arasında akıllı geçiş için kesim noktası ayarlama fonksiyonu
Yüksek hızlı düzlük ölçümü, yüzey taraması ve hassas eğri yüzey analizi için güçlü lazer ölçüm fonksiyonu
Doğruluk ve verimliliği artırmak için yardımcı karartma işlevleri

Teknik parametreler

Model	Ultra 300	Ultra 400	ULTRA 500	Ultra 600
X/Y ekseni Yolculuk (mm)	300x200	400x300	500x400	600x500
Z ekseni Seyahat	200mm (müşteri gereksinimlerine göre yükseltilebilir)
X/Y/Z-3 ekseni Doğrusal ölçek	Cam doğrusal ölçek çözünürlüğü: 0.1μm
Yönlendirme Modu	Hızlı doğrusal kılavuz, çift pistli çift kaydırıcı kılavuz
Çalışma Modu	Joystick denetleyici, Fare işlevi, otomatik algılama programı
Doğruluk	XYZ eksen: ≤2,5+L/200μm
Tekrarlanabilirlik	±2,5μm
Video Sistemi - CCD	Yüksek çözünürlüklü 1/3 " Renkli CCD Kamera
Lens	6.5X devamlı tıklama zoom lens; Optik büyütme: 0.7X-4.5X; Video büyütme: 26X ~ 172X (21.5 "monitör)
Işıklandırma Sistemi - Kontür	LED paralel kontur aydınlatması
Işıklandırma Sistemi - Yüzey	0~255 Adımsız ayarlanabilir 5 halka 8 bölümlü LED yüzey aydınlatması
Büyütme	0.7X~4.5X
Ölçme Yazılımı	UNIMETRO 2D Tam Otomatik Ölçüm Yazılımı
Yük kapasitesi	25Kg
Çalışma ortamı	Sıcaklık 20°C ± 2°C, Nem aralığı<2°C/saat, Nem 30~80%, titreşim<0.002g, <15Hz
Güç kaynağı	220V/50Hz/10A
Boyut (WDH) (mm)	16007801700	17509201700	1900x1080x1700	105012801700
Net ağırlık (kg)	380	450	600	800

Ürün Galerisi

Müşterilerimiz ve temsilcilerimiz

Sıkça Sorulan Sorular

S1: Fabrika mı yoksa ticaret şirketi misiniz?

A1: Fabrikayız ve 24 saat içinde yanıtlar veriyoruz.

S2: Şirketiniz esas olarak ne üretiyor?

A2: Biz esas olarak vizyon ölçüm makineleri, koordinat ölçüm makineleri, CMM ve VMM armatürleri ve ilgili ekipmanları üretiyoruz.

S3: Uygun bir özellik nasıl seçilir?

A3: Profesyonel ekibimiz size ürün çeşitliliğinize ve ölçüm gereksinimlerinize göre uygun özellikler konusunda tavsiye verecektir.

S4: Özel hizmeti kabul ediyor musunuz?

A4: Evet, hem standart makineler hem de müşteri ihtiyaçlarına göre özel çözümler sağlıyoruz.

S5: Garanti süreniz nedir?

A5: Ürünümüzün garanti süresi 1 yıldır. Kırılabilir parçaları geliştirdik ve kararlı ürün kalitesini koruduk.

Etiket:

Place of Origin:	China
Marka adı:	UNIMETRO
Sertifika:	CE,ISO
Model numarası:	ULTRA

Minimum Order Quantity:	1
Fiyat:	Discussible
Ambalaj bilgileri:	Ahşap kasa
Teslim süresi:	15 ~ 20 iş günü
Payment Terms:	T/T
Supply Ability:	20 per month
