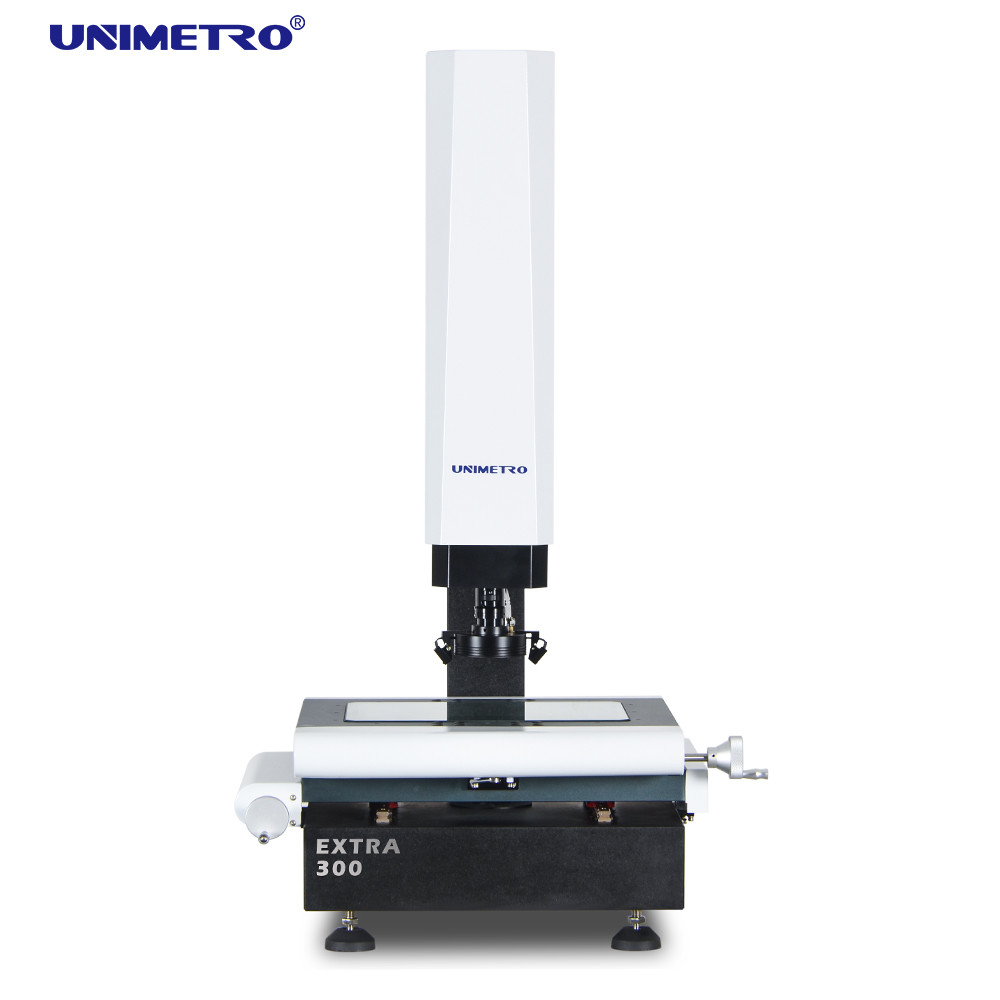

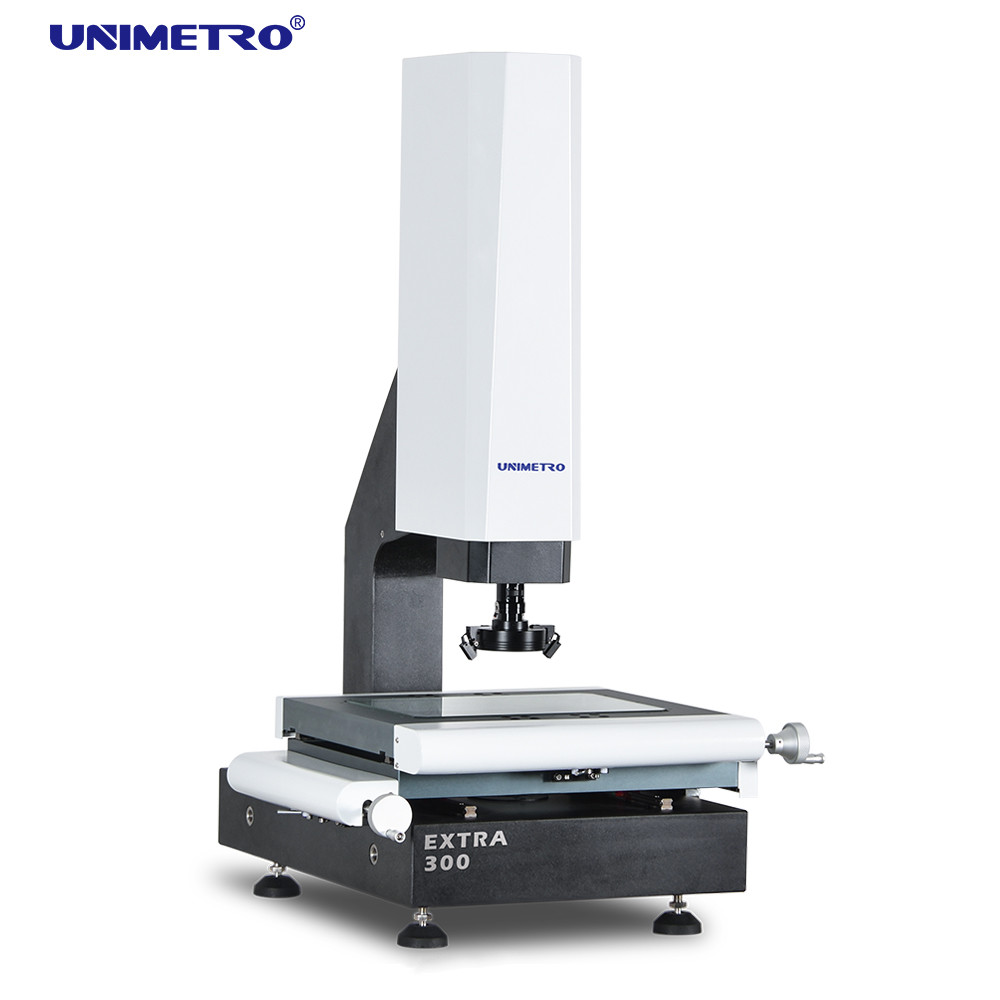

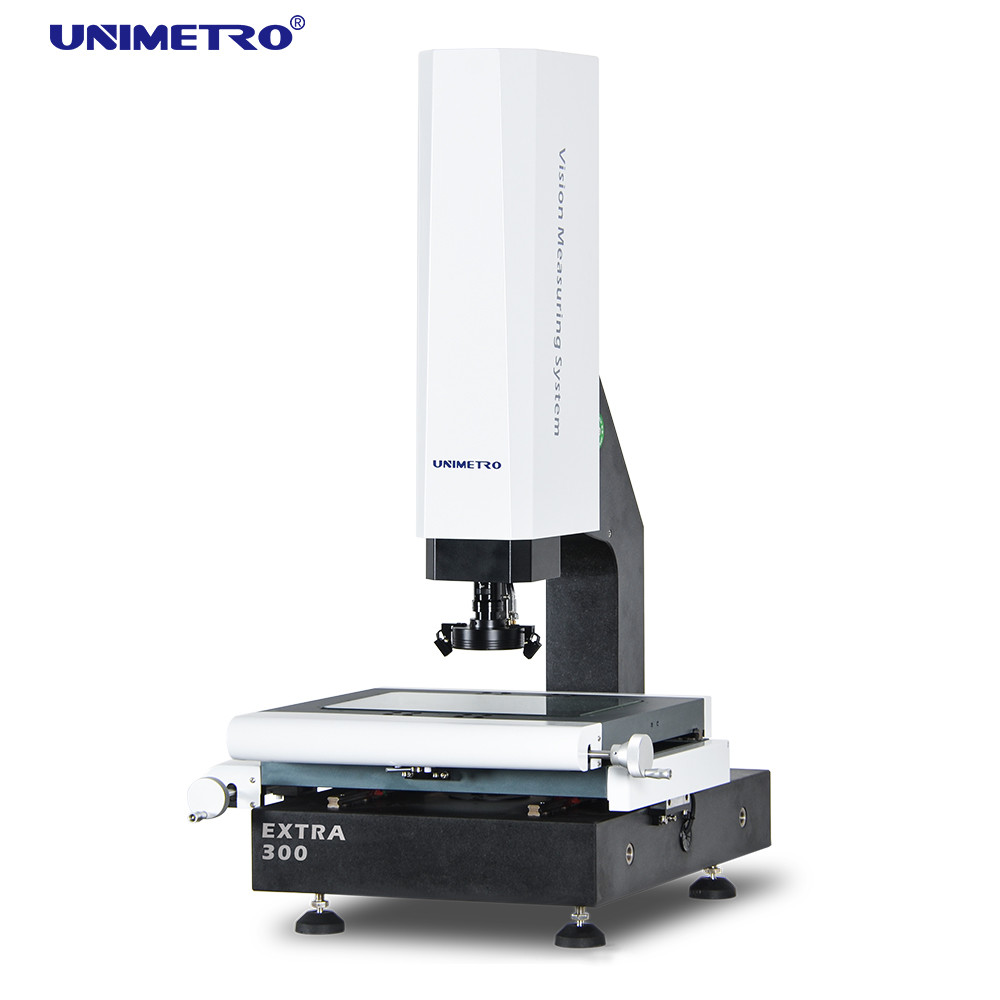

Elektronik için tasarlanmış yarı otomatik görme ölçüm makinesi
Z Ekseninde Otomatik Odaklama ile Yarım Otomatik Optik Enstrümanları
Uygulama Özetleri
EXTRA Serisi görme ölçüm makinesi, mikron seviyesindeki doğrulukla doğru fiziksel boyut ölçümü için tasarlanmış hassas bir optik enstrüman.Gelişmiş kamera teknolojisi ve sofistike analiz yazılımı kullanılıyor., iş parçasının görüntülerini yakalar ve kalite kontrol uygulamaları için kesin 2D boyutları hesaplar.
- Rekabet gücünü artırmak için ürün boyutu doğruluğunu sağlar
- Çeşitli doğru 2D boyut ölçüm uygulamaları için uygun popüler model
- Kalıp, Elektronik, Yarım iletken, Plastik Enjeksiyon, 3C ürünleri, Tıbbi bakım ve Havacılık da dahil olmak üzere çoklu endüstrilere hizmet vermektedir.
Ana Özellikler ve Faydaları
- Yüksek hassasiyetli hareket kontrolü ve otomatik odaklama fonksiyonu için kapalı döngü servo motor sistemi ile yapılandırılmış Z eksenli
- Mikron seviyesinde hassasiyetle ince Z eksen ayarlama için manuel darbe jeneratörü
- Yüksek performanslı otomatik odaklama fonksiyonu, hızlı, istikrarlı odaklama ve temas dışı yükseklik ölçümünü sağlar
- Otomatik parametreler seçimi için büyütme sinyali geri bildirim sensörü ile manuel çürük zoom lens
- 1Yüksek kaliteli görüntüleme ve daha yüksek ölçüm doğruluğu için.2M piksel HD dijital kamera
- Üstün dinamik performans için yüksek hassasiyetli doğrusal kılavuz yolu
Hedef Endüstriler
Kalıp Endüstrisi
Otomobil Üretimi
Tıbbi Endüstri
Mekanik Üretim
3C Dijital Sanayi
PCB Üretimi
Donanım Yapılandırması
3 eksen 0.5μm çözünürlüklü doğrusal ölçekler
Yüksek performanslı Otomatik odaklama fonksiyonu
Renishaw dokunma sondası ile uyumludur

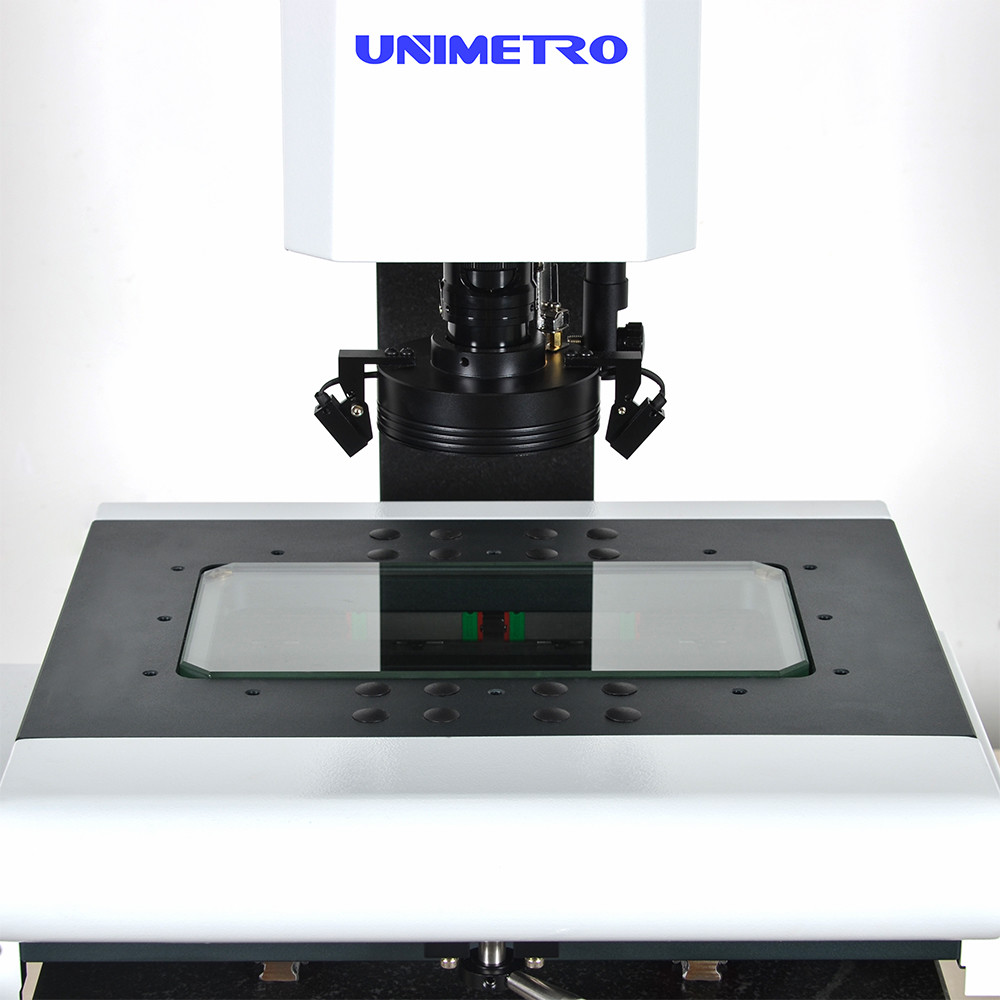

Sert anodizasyonlu alüminyum iş sahnesi

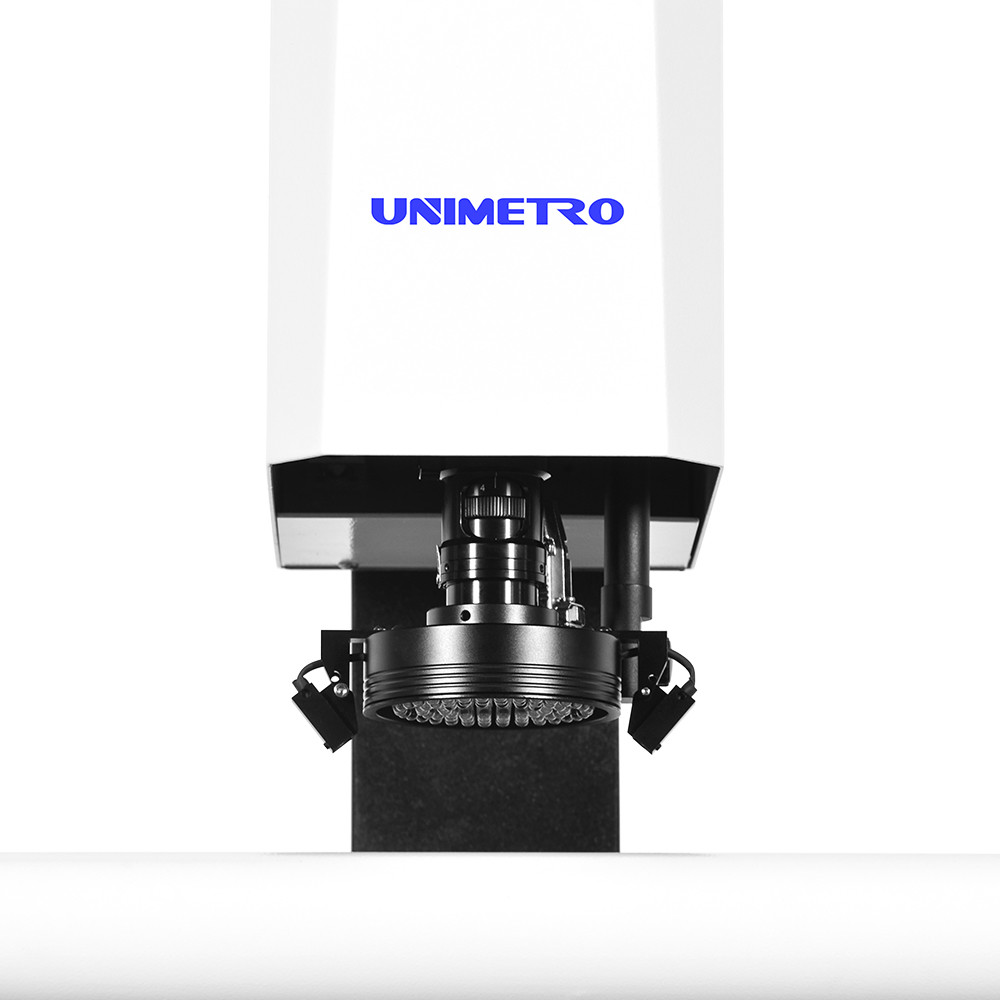

3 halka 8 bölümlü LED halka ışığı yazılım kontrolü
Paralel ışık yolu LED kontur ışığı
1.2M piksel HD dijital kamera
Entegre çekirdek kontrol kutusu
Z ekseni motorlu kontrol
HIWIN doğrusal kılavuz yolu
Z ekseni kontrolü için el impuls jeneratörü
Yardımcı konumlandırma için lazer göstericileri
0.7-4.5X geri bildirim sensörü ile manuel çürük zoom lens
Gelişmiş Özellikler
Kolay kalibrasyon
Çok açılı dokunuş
Hızlı koordinat sistemi ayarları
Renishaw kalemleri ile uyumludur
Desteklenen CAD modülü (Farklı)
3D çizim çıkışı
Yıldız sondası uyumlu
3D boyut ölçümü
Görüntü ve dokunmatik prob kombinasyon ölçümü
Sonda raf desteği (ihtiyaç duyulmaz)
Teknik parametreler
| Model |
EXTRA 200 |
EXTRA 300 |
EXTRA 400 |
EXTRA 500 |
| Boyut (mm) (L × W × H) |
500×540×930 |
600×740×980 |
700×840×980 |
800×940×980 |
| Ölçüm aralığı (mm) (X×Y×Z) |
200×100×150 |
300×200×200 |
400×300×200 |
500×400×200 |
| Ölçme Doğruluğu (μm) |
2.5+L/100 |
2.5+L/100 |
2.5+L/100 |
3+L/100 |
| Tekrarlanabilirlik (μm) |
2.5 |
2.5 |
2.5 |
3 |
| Ağırlık (kg) |
140 |
190 |
240 |
290 |
Resim ve Ölçüm Özellikleri
- CCD: 200mm (müşteri gereksinimlerine göre özelleştirilebilir)
- Lens: El ile çürük zoom lens 0.7-4.5X / Otomatik zoom lens 1-10X
- Büyütme: 18-195X (Sadece referans için - kamera ve lens kombinasyonuna göre değişir)
- Görme alanı: 8.1~1.3mm
- Çalışma mesafesi: 108mm
- Doğrusal ölçek çözünürlüğü: 0,5 μm (0,1 μm isteğe bağlı)
- Sürüş sistemi: X, Y eksenli manuel kontrol, Z eksenli AUTO FOCUS işlevi ile kapalı döngü CNC kontrolü
- Işıklandırma: Programlanabilir 4 bölümlü LED halka yüzey ışığı, paralel LED kontur ışığı, 8 bölümlü LED halka ışığı, koaksiyel (iletileri)
Yazılım Yetenekleri
Güçlü yazılım işlevselliği, tam İngilizce dil kullanıcı arayüzü ve ek dil geliştirme desteği ile hızlı ve hassas ölçümleri sağlar.
CAD dosyası girişi ve ölçümü
Parça dizisi ve makro ölçümleri
Otomatik odaklama ve yükseklik ölçümü
Hızlı konumlandırma için navigasyon fonksiyonu
Güçlü geometrik ölçüm fonksiyonu
Çoklu veri raporları ve grafik çıkışı
Esnek kullanıcı programlaması
Referans öğelerinin oluşturulması
Gelişmiş kenar algılama
Birden fazla harici aksesuar desteği
Otomatik geometrik tolerans hesaplaması
Karmaşık üretimlerin hızlı ölçümü
Şirket Bilgisi
UNIMETRO, görüş ölçüm makineleri ve koordinat ölçüm sistemleri konusunda geniş deneyime sahip olan hassas ölçüm teknolojisinde uzmanlaşmıştır.
Müşterilerimiz ve temsilcilerimiz
Sıkça Sorulan Sorular
Fabrika mı yoksa ticaret şirketi misiniz?
Biz fabrikalarız ve 24 saat içinde cevap veriyoruz.
Şirketiniz esas olarak ne üretiyor?
Biz öncelikle vizyon ölçüm makineleri, koordinat ölçüm makineleri, CMM ve VMM armatürleri ve ilgili ekipmanları üretiyoruz.
Uygun bir özellik nasıl seçilir?
Profesyonel ekibimiz ürün çeşitliliğinize ve ölçüm gereksinimlerinize göre uygun özellikler konusunda size tavsiyede bulunacaktır.
Özel servis kabul ediyor musunuz?
Evet, hem standart makineler hem de müşterilerin özel ihtiyaçlarına göre özel çözümler sunuyoruz.
Garanti süreniz nedir?
Ürünlerimiz 1 yıllık garanti ile birlikte gelir. Ürün kalitesini ve güvenilirliğini sağlamak için kırılabilir parçalarda önemli gelişmeler gerçekleştirdik.
